【Ansys Discovery】Ansys Discovery Forumを活用しよう!【共通】

CAE
2022.08.04

 Ansys Discovery Forum (以下Discovery Forum)について紹介したいと思います。

 Discovery Forumは誰でもアクセスできるサイトで、DiscoveryのチュートリアルやFAQなどを見ることができます。また、チュートリアルページではチュートリアル用のCADモデルのダウンロードも可能です。これまでのブログでもDiscovery ForumからダウンロードしたCADモデルをいくつか使用していました。今回は、このチュートリアルページと、CADモデルのダウンロードページを紹介していきます。赤枠アイコンをクリックしていけばいいようになっていますので、一緒にアクセスしてみてください!

◆ 早速Discovery forumにアクセスしてみよう
 では最初にチュートリアルページのアクセス手順を紹介します。「Discovery Forum」をインターネットで検索するか、こちらのURL ( https://discoveryforum.ansys.com/ )からアクセスすると、Discovery Forumのトップページに行くことができます。

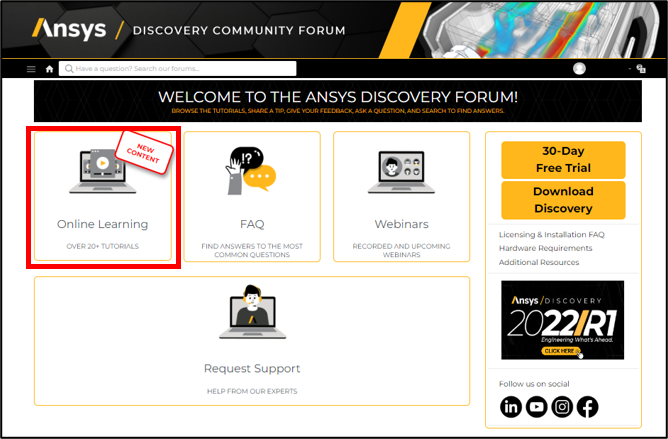

ad_012_001.png ここから「Online Learning」をクリックすると各種チュートリアルページのアイコンが表示されます。

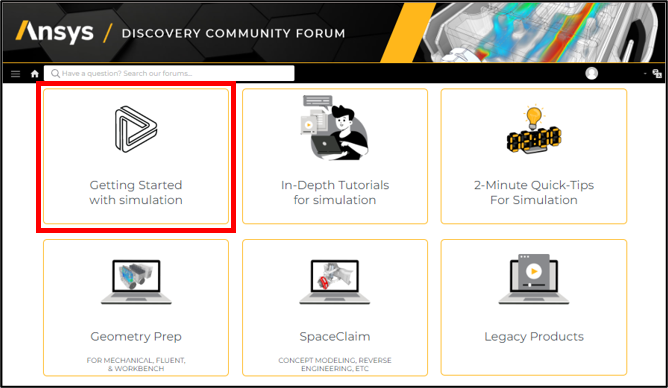

 目的に合わせた6つのカテゴリが用意されていますが、今回は基本的な解析オペレーションを学べる「Getting Started with simulation」に進んでみます。

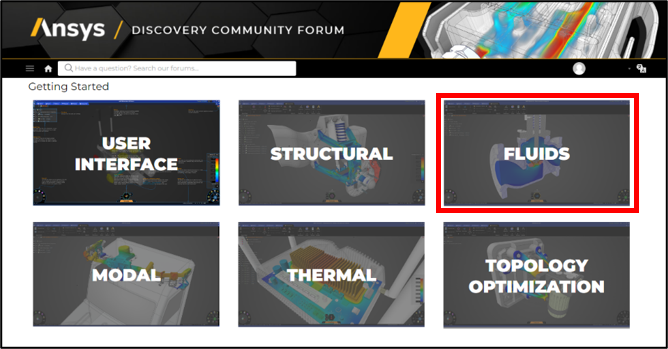

 ここには構造解析( STRUCTURAL )や流体解析( FLUIDS )など目的に合わせた6つのカテゴリが用意されており、Discoveryを用いて様々な解析を行うことができます。それぞれ各項目ではチュートリアル動画とCADファイルのダウンロードページ( Download CAD file )があります。一例として「FLUIDS」に進んでみます。


 ここではDiscoveryでの流体解析のチュートリアルを動画で見ることができます。このページでは10以上の動画が用意されています。例えば、熱交換器、ダクト内の流体流れといったトピックが紹介されています。これらの動画を見ることで一通りの操作を覚えることができます。

注:Ansys Discovery は評価版のご利用が可能です。
お問い合わせはこちら

◆チュートリアル用のCADモデルをダウンロードしよう
 これらのチュートリアルは動画で見るだけでなく、CADモデルをダウンロードして実際に操作してみることもできます。CADモデルのダウンロードページは、「Getting Started with simulation」中の6項目それぞれのページから移動できます。同じページに移動することになるので、どこから行っても問題ありませんが、ここでは「FLUIDS」から移動してみます。動画の左上に「Download CAD Files」があるのでクリックします。

注:「Download CAD Files」へのアクセスはアカウント登録をお願いします。(詳細は後述)

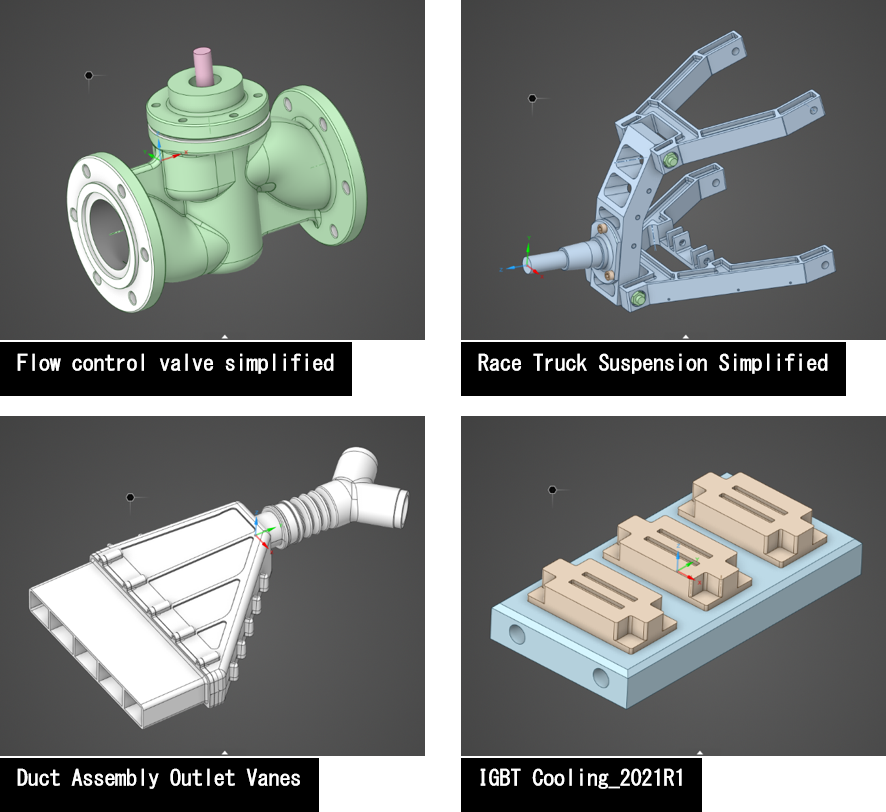

 ここではCADモデルのファイル一覧が集約されたページにアクセスできます。合計25個のCADモデルがあり、無料でダウンロードすることができます。CADモデルの一部を以下に示します。


 このように、Discovery Forumでは、Discoveryの操作の様子を動画で見ながら、CADモデルを使って自分で操作してみることができます。便利に使って、Discoveryの習得に役立ててみてはいかがでしょうか。

<アカウント登録手順>
メールアドレスさえあればアカウント登録をすることができます。
1.    登録したいEmailアドレスを入力
2.    Ansys Account Team ( myaccount@ansys.com )から「審査中」というメールが届く
3.    Ansys Account Team ( myaccount@ansys.com )から「審査完了」メールが届く
4.    登録したメールアドレスとパスワードを入力してログインする
