形状作成・修正（モデリング）を3D CADで行うときに、「ヒストリーベース」と「ノンヒストリーベース」の2種類の方法があるのをご存知でしょうか？ヒストリーベースでは作業手順の履歴が残り、ノンヒストリーベースでは履歴が残らないという違いがあります。Discoveryモデリングならどちらの方法も使用することができます。Discoveryモデリングを使って、ヒストリーベースとノンヒストリーベースそれぞれの操作方法を確認してみましょう。
　今回は以下のようなヒートシンク形状を作成してみます。

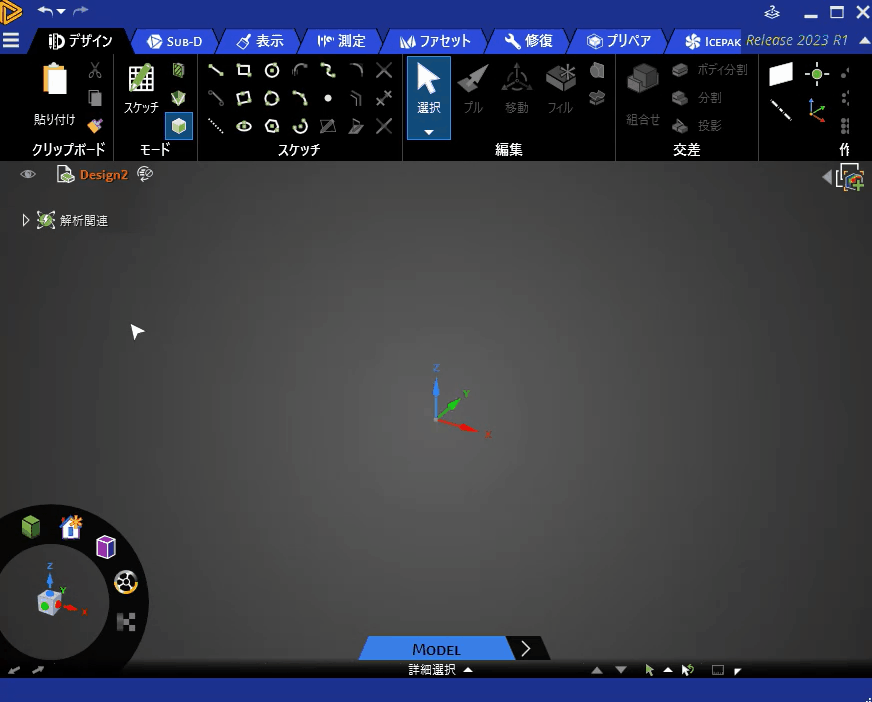

　まずは、ノンヒストリーベースで作成してみます。こちらは特に設定等は必要なく、そのまま操作できます。　次に、ヒストリーベースで作成してみます。左上の「ヒストリートラッキング」をオンにすることで、履歴が残るようになります。　形状作成の手順はどちらも同じでした。では、形状の変更はどうでしょうか？フィンの長さを30 mmから35 mmに変えてみます。

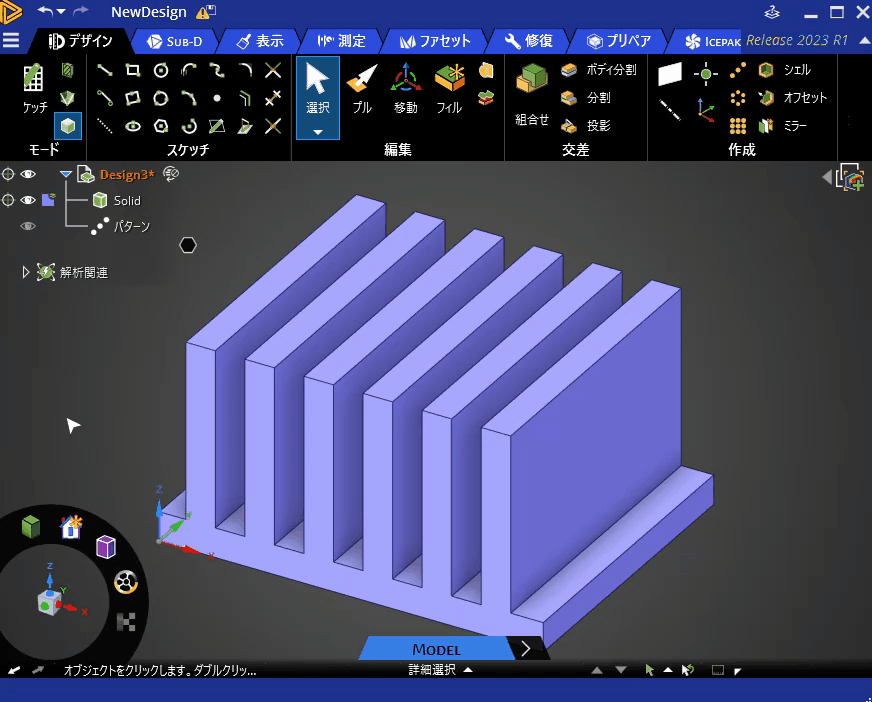

　ノンヒストリーベースの場合は次のようになりました。

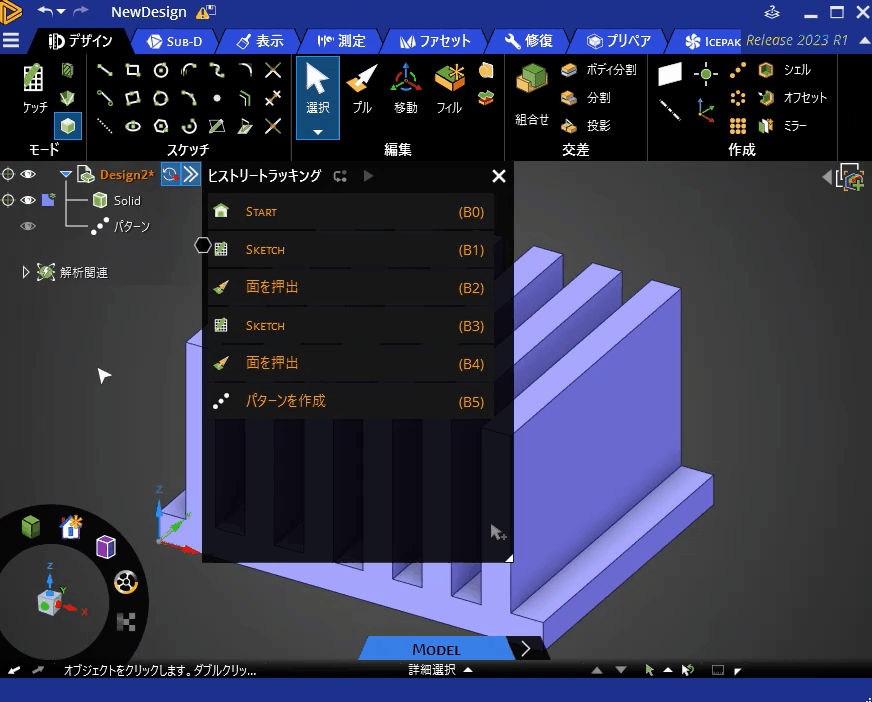

ヒストリーベースでは次の通りです。

　ノンヒストリーベースではフィン一つずつの長さを変えましたが、ヒストリーベースでは最初に作成した作成したフィンの長さを変更できるので、形状変更の手間が少ないことが分かります。後で形状変更を行いたい場合は、ヒストリーベースでモデリングしておくと便利ですね。

　このように、Discoveryではノンヒストリーベースとヒストリーベースの両方でモデリングできます。どちらを使うかも簡単に変更できるので、作成したい形状に応じて使い分けてみるのはいかがでしょうか？

　Ansys Discoveryに少しでも興味が湧きましたらSB C&Sまでお問い合わせください。

---
