みなさま、こんにちは。 SB C&SでVMware SD-WAN の製品担当をしている、平田と申します。
この記事では、VMware SD-WAN とパブリッククラウドであるMicrosoft AzureのAzure Virtual WANを使ったマルチリージョン構成の接続についてご説明いたします。

はじめに

前回はVMware SD-WANとパブリッククラウドの接続手法についてのご説明と、VMware SD-WANとAWS Cloud WANを用いたAWSのマルチリージョン構成についてご紹介しました。
（AWS接続編の記事はこちら）

今回はVMware SD-WANとAzure Virtual WANを用いた、Microsoft Azureのマルチリージョン構成についてご紹介したいと思います。

※注
本記事はパブリッククラウドの一般的な知識及び、Amazon Web Services（AWS）とMicrosoft Azure（Azure）のネットワークとインスタンスの知識を有していることを前提としております。

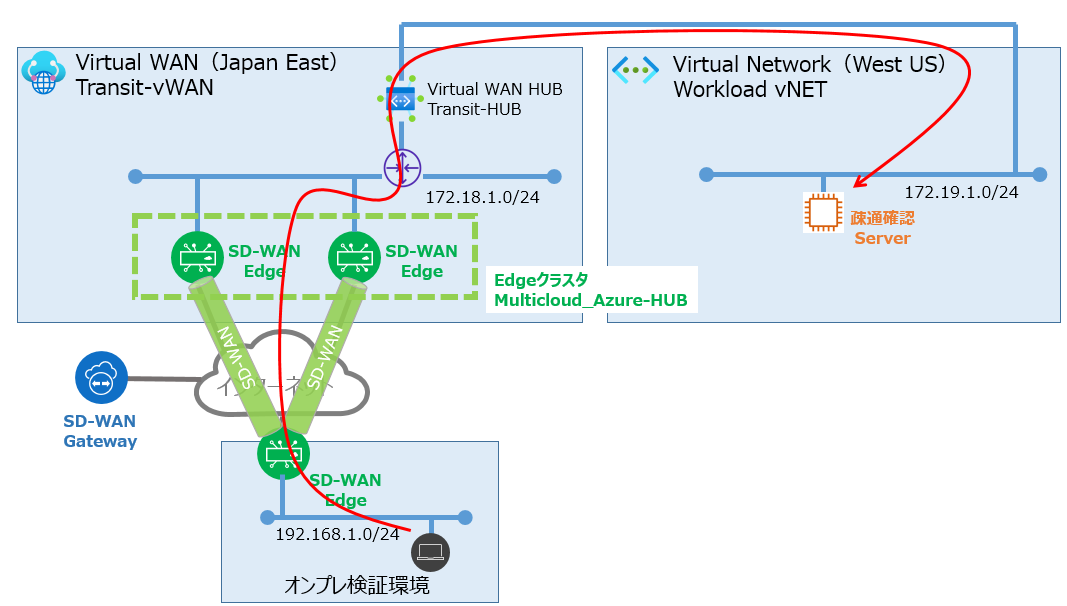

VMware SD-WANとAzure Virtual WANとの接続イメージ

構成イメージは下記の通りです。
VMware SD-WANで構成されたオンプレ検証環境と、パブリッククラウドであるMicrosoft AzureをSD-WANオーバーレイで接続し、マルチリージョン接続であるAzure Virtual WANを使って別リージョンにあるネットワークと接続させます。

今回は検証環境にある動作確認PCから、Transit-vWANを経由しWorkload vNETにある疎通確認Serverへ通信確認ができることをゴールにします。

大まかな手順は下記になります。

1. Azure環境（Transit-vWAN、Transit-HUB、Workload vNET）を作成
2. SD-WAN OrchestratorからTransit-vWANにデプロイするEdgeを作成
3. Azure Marketplaceから、仮想ネットワークアプライアンス（VMware SD-WAN in vWAN）であるEdgeをデプロイ
4. Edgeデプロイ後にEdgeのルーティングを微調整
5. 疎通確認

※オンプレ検証環境の作成は本記事では割愛します。

■補足
本手順は、下記を参考にしております。

・Deployment Guide for VMware SD-WAN in Virtual WAN Hub (82746)
https://kb.vmware.com/s/article/82746

・VMware SD-WAN と Azure Virtual WAN との連携
https://blogs.vmware.com/vmware-japan/2021/09/vmware-sd-wan_in_azure-vwan.html

Azure環境の作成

Azure環境の作成をします。Azureの構成は前回構成したAWSと違い、Virtual WANとVNetで成り立つシンプルな構成になります。構成図は上記の接続イメージ図を参考にしてください。

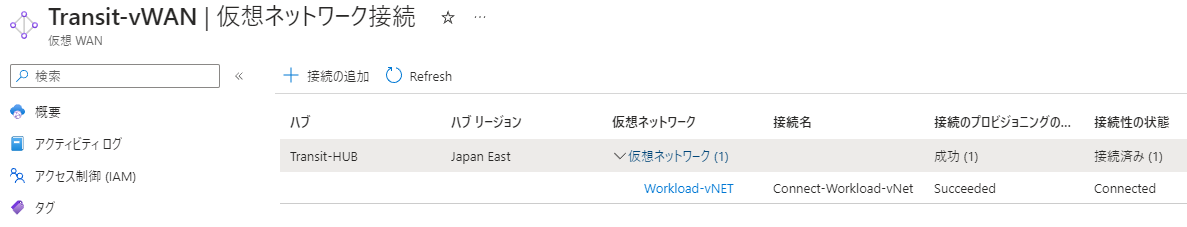

Virtual WAN及びハブをJapan Eastリージョンに作成、Workload vNET及び疎通確認ServerをUS Westリージョンに作成します。作成したハブとWorkload vNETを"仮想ネットワーク接続"でつなげることを忘れないようにしてください。

仮想Edgeのデプロイ

今回の構成のように、Azure Virtual WANで VMware SD-WAN Edgeをデプロイする際、デプロイするEdgeは2台（クラスタ構成を前提）になります。

VNetにデプロイするインスタンスと違っており、Azure Virtual WANにデプロイする専用のインスタンスが用意されております。このインスタンスは、Azure Virtual WANのハブの仮想ネットワークアプライアンスとしてデプロイするようになっており、2台のEdgeがデプロイかつVMware SD-WANのHUBを冗長する機能である、クラスタを使用する前提となっております。

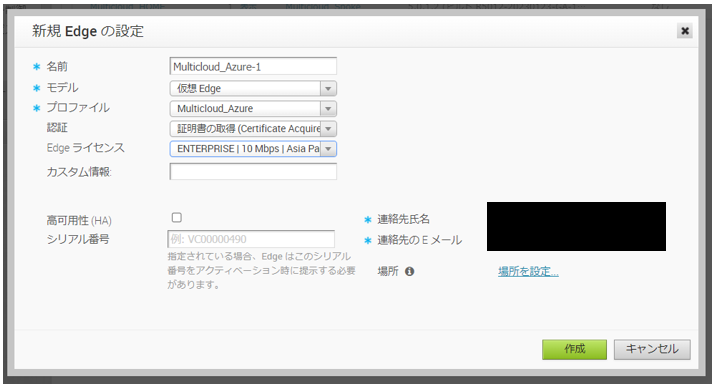

はじめに、SD-WAN Orchestratorから、デプロイするEdgeを作成します。

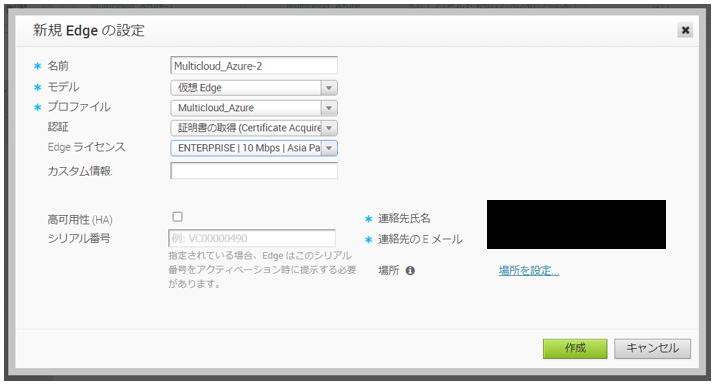

上記にあるように、2台のEdgeを作成します。


以降のSD-WAN Edgeの設定は、1台目、2台目ともに同じ設定を行ってください。
本記事では表記上、1台分のみ記載しております。

次にインターフェイスの設定です。Azureの仮想Edgeでは、GE1（ルーテッド）、GE2（ルーテッド）のみ利用でき、その他のインターフェイス（GE3～GE8及びVLAN）は使うことができません。

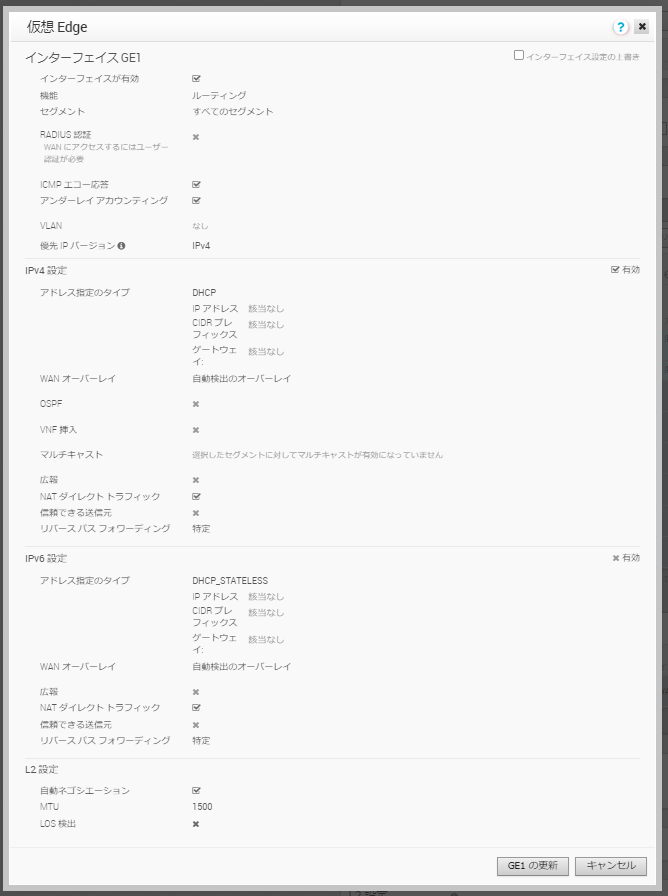

GE1はWAN側になるため、WANオーバーレイを有効にし、NATダイレクトトラフィックを有効にします。
IPアドレス指定はDHCPにします。

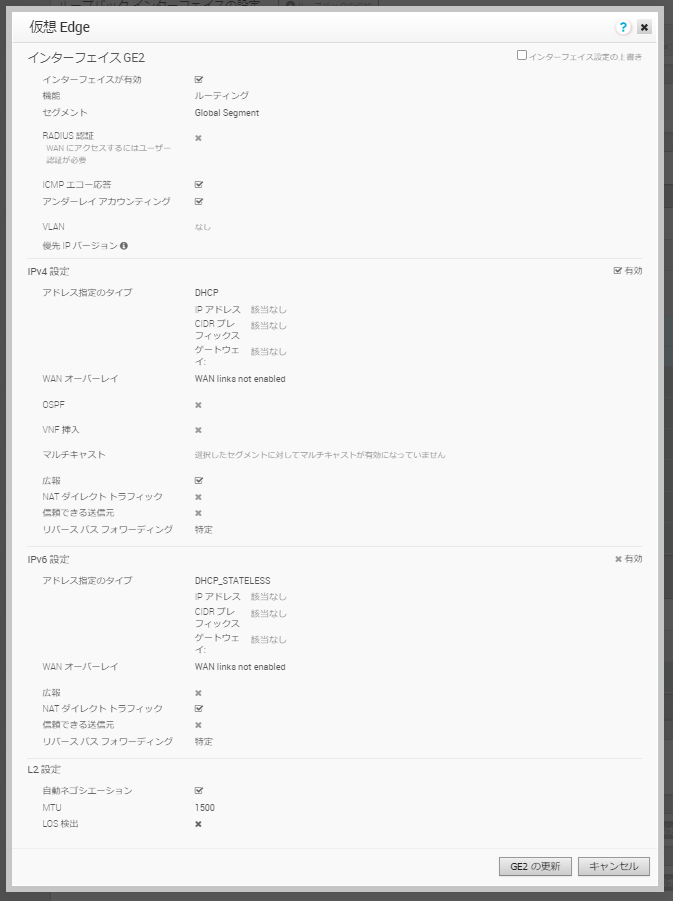

GE2はLAN側になります。WANオーバーレイを無効、広報をON、NATダイレクトトラフィックをOFFにします。
IPアドレス指定はDHCPにします。

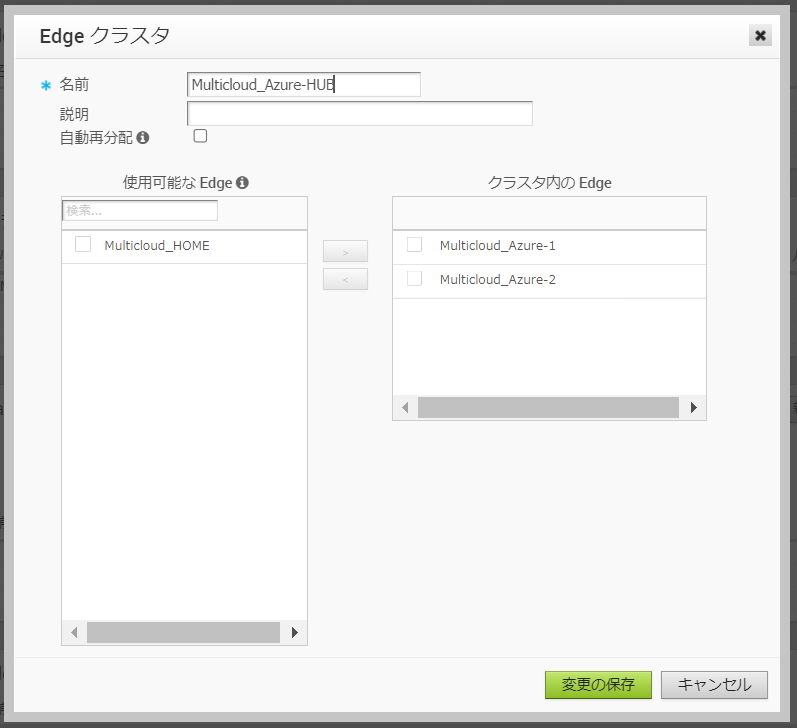

次に2台のEdgeを用いてクラスタ構成を組みます。
ネットワークサービス＞Edgeクラスタから、2台のEdgeを選択します。


■補足

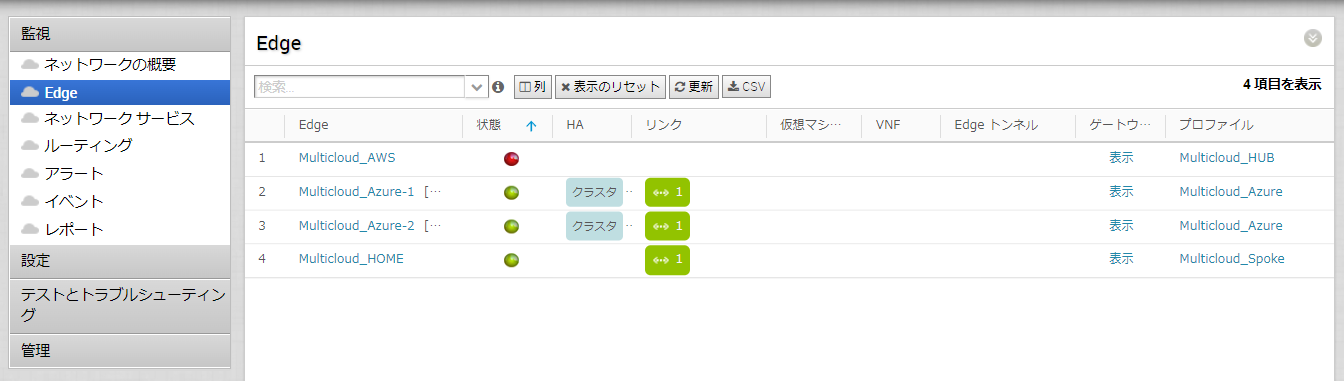

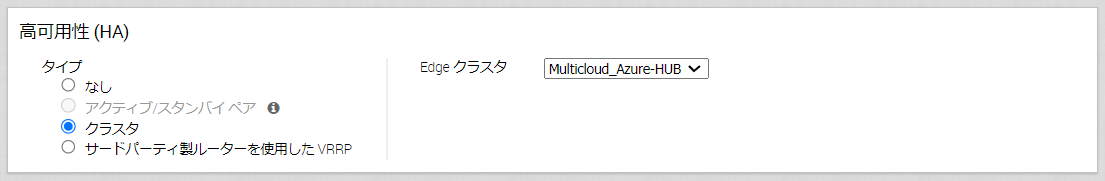

クラスタ構成を設定すると、Edgeのデバイス設定から下記のように表示されます。

　

SD-WAN Orchestratorでの作業は以上です。

次にAzure MarketplaceからEdge（仮想ネットワークアプライアンス）をデプロイします。

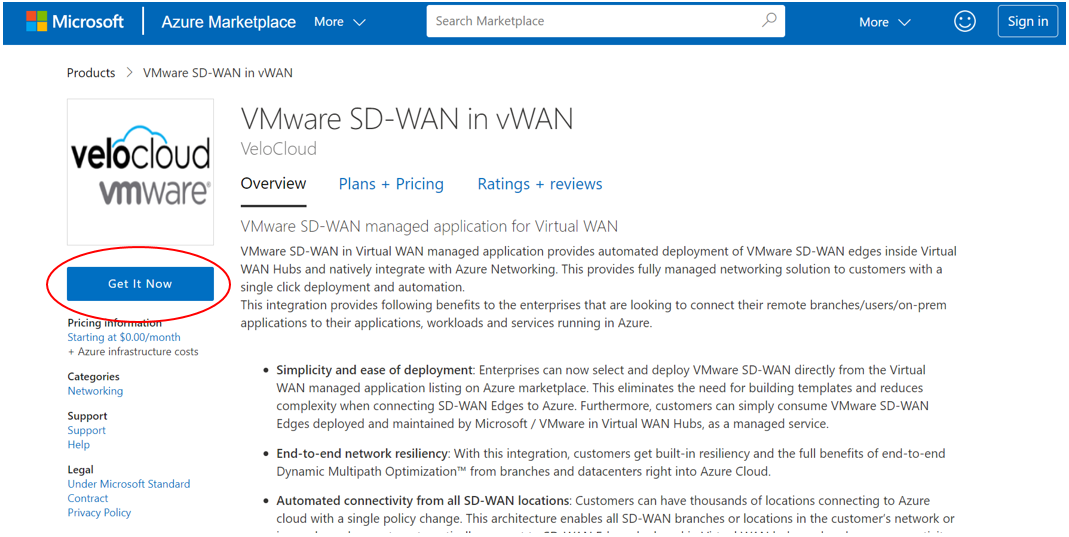

Azure Marketplaceから"VMware SD-WAN in vWAN"のサイトにアクセスし、"Get it Now"をクリックします。
※VMware SD-WAN in vWANのリンクはこちらになります。リンク切れの際はご了承ください。
※VMware SD-WAN Virtual Edgeと違うため、検索の際は気を付けてください。
※先に進むにはAzureにサインインする必要があります。

Subscribeするユーザ情報の入力が求められます。必要事項を入力して"Continue"をクリックします。

先へ進むと、VMware SD-WAN in vWANのデプロイ画面に進みます。
Azureのリソースグループやリージョンの設定を行い次へ進みます。

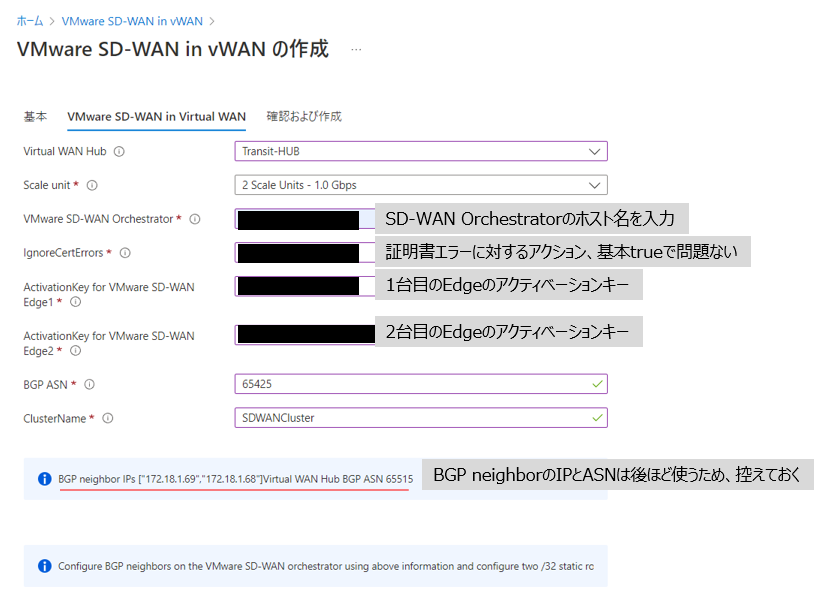

展開するEdgeの設定になります。
説明がないパラメータは環境に合せて設定して先へ進み、作成してください。
BGP関連の設定は後ほど使用するため、必ず控えておく必要があります。

しばらくすると、Edgeのデプロイが完了します。

Edgeデプロイ後にEdgeのルーティングを微調整

Edgeのデプロイ後、SD-WAN OrchestratorからEdgeのルーティングを調整します。

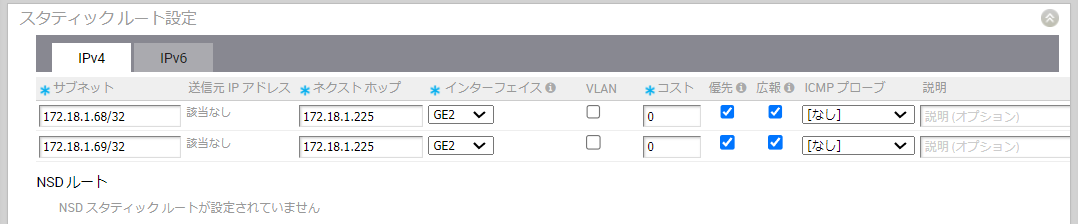

まず、BGP neighborへのスタティック経路を作成します。

BGP neighborの宛先（IPアドレス）は、Edgeの展開時に控えたIPアドレスを使用します。

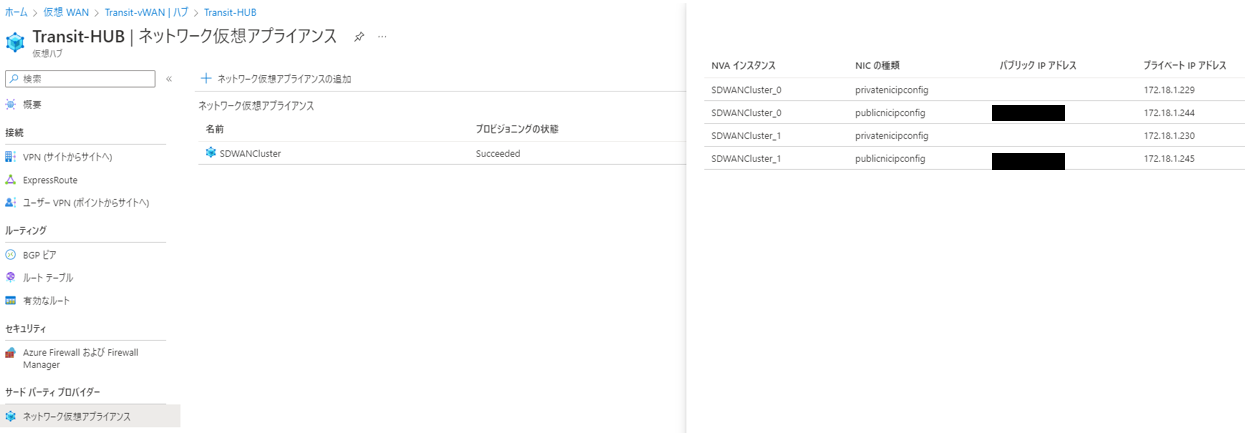

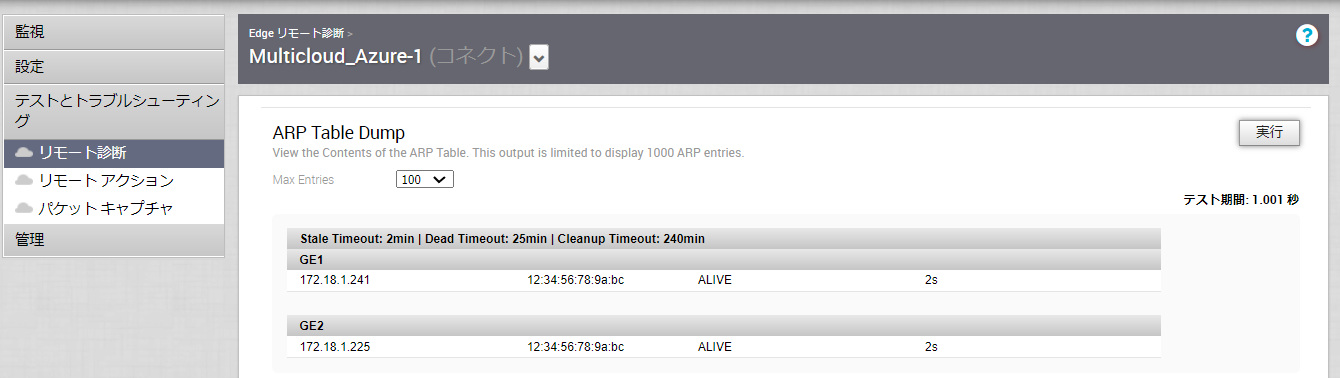

ネクストホップのIPアドレスは、リモート診断のARP Table Dump、GE2に挙がってくるアドレスを使用します。

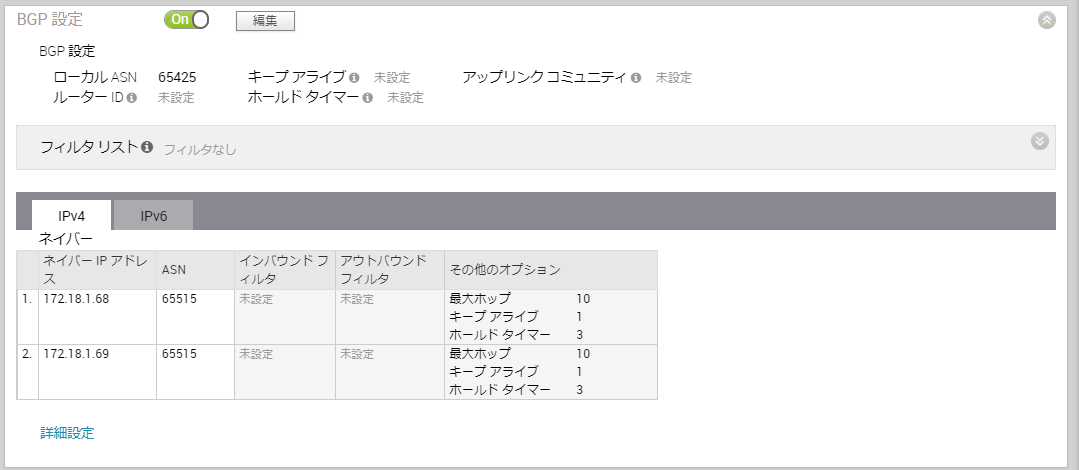

次にBGPの設定を行います。
BGP neighborの宛先（IPアドレス）とASNは、Edgeの展開時に控えたIPアドレスを使用します。

疎通確認

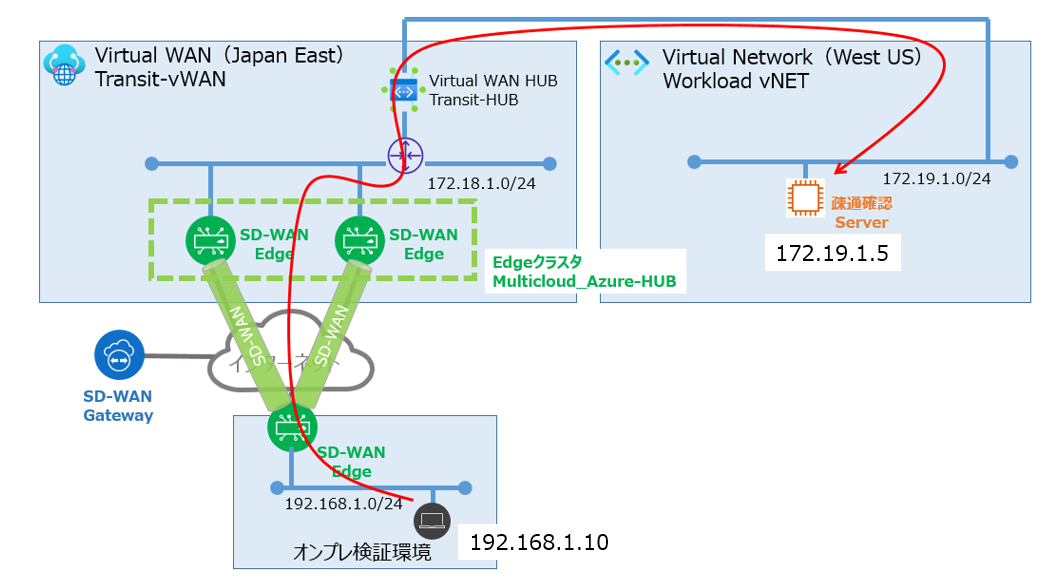

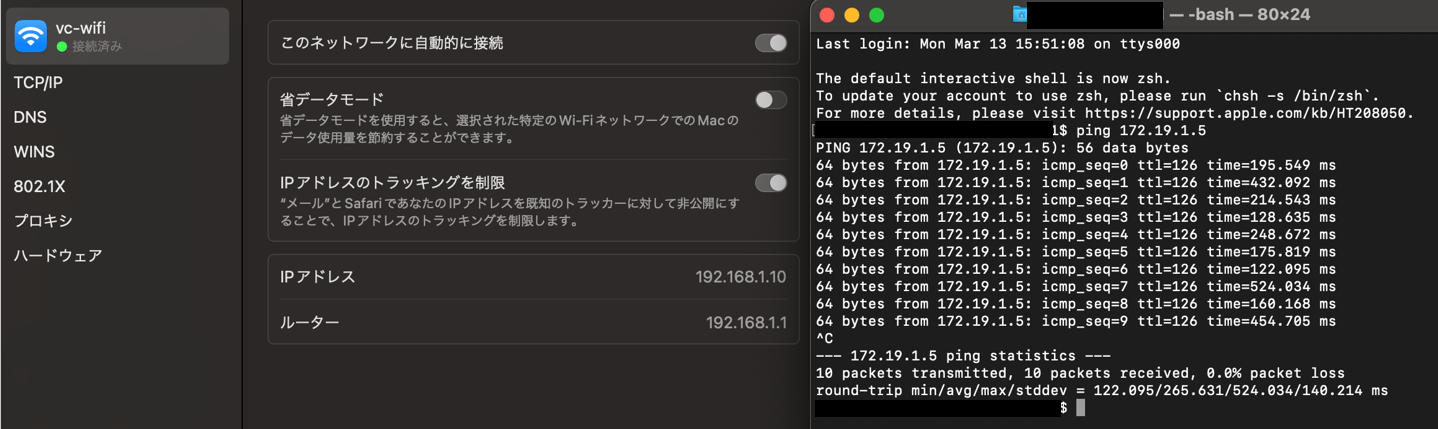

オンプレ検証環境から、疎通確認Server宛てにPingを実行します。

オンプレ検証環境にあるPC（Wi-Fi接続）からpingによる疎通確認を取ることができました。

まとめ

今回はAzureのVirtual WANを使い、オンプレ検証環境と接続検証を実施しました。

Azureでは、AWS接続編でいうTransit VPCの位置付けにVirtual WANがある構成になるため、構成としてはシンプルなデザインで分かりやすかったと思います。

Virtual WANはVNetをマルチリージョンで接続できるAzureのネットワークサービスです。このサービスとVMware SD-WAN を組み合わせることで、様々なネットワーク要件を実現できるかと思います。

本記事は実現性の確認を目的としており、Azureの設定詳細・手順は記載しておりません。詳細の内容が知りたい方は弊社担当営業までご連絡ください。

次回は"VMware SD-WANとパブリッククラウドとのマルチクラウド・リージョン接続（マルチクラウド接続編）"として、AWSのCloud WANとAzureのVirtual WANをSD-WANで接続したマルチクラウド接続について、ご紹介していきたいと考えております。
