こんにちは。SB C&Sの村上です。

この記事ではTanzu Mission Control (TMC) のCatalog機能を紹介します。

TMCのCatalog機能は、管理下のクラスターに対してTanzu PackageとHelm Chartのインストールと管理を行うことができます。
例えば、PrometheusやGrafanaなどの監視系ソフトウェア、HarborコンテナレジストリなどをTMC上からインストールできます。そしてインストール後は、TMCの管理画面上から設定値変更や削除などを行うことができます。

なお、インストールの際はリポジトリから取得を行う形となり、それぞれ利用可能なものは以下表となります。Helm ChartでGit Repositoryから取得する場合のみ手動での設定が必要ですが、それ以外は最初から利用可能な状態にあります。

項目	取得元リポジトリ	備考
Tanzu Package	- Tanzu Standard Package Repository	- TKGクラスターのみ対応
Helm Chart	- Bitnami Repository - Git Repository	- 展開されるものはOSSのためVMwareサポート外 - Helm Serviceの有効化が必要 - Git Repositoryは手動で追加が必要

次のセクションにて実際にTanzu Packageをインストールする流れを紹介します。

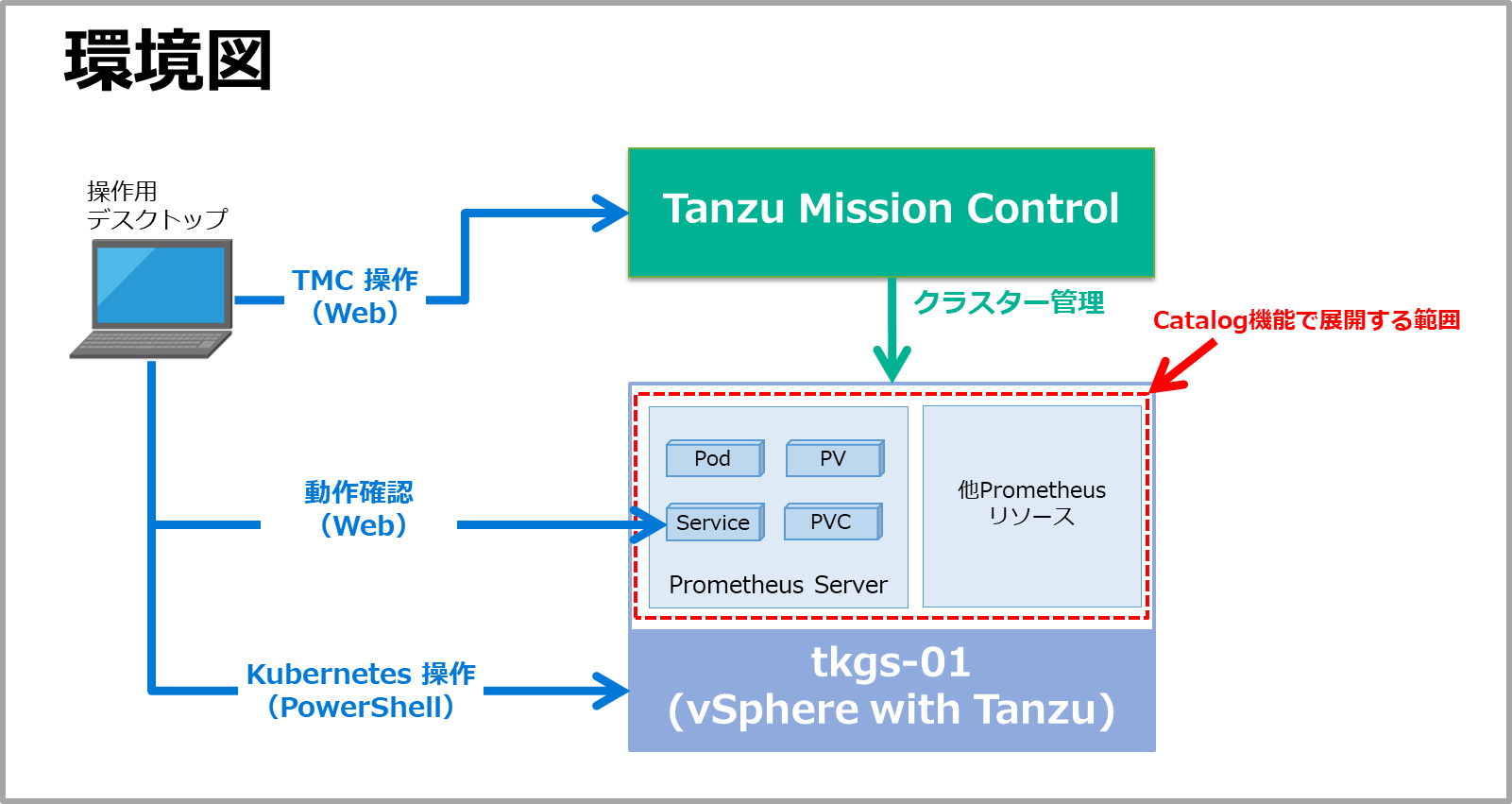

環境としては、あらかじめTMCに登録済みの、vSphere with TanzuのTanzu Kubernetesクラスタを用います。そして、そのクラスタ上にCatalog機能を用いて、Tanzu PackageのPrometheusをインストールしていきます。最終的にPrometheusのServerコンポーネントのServiceに、ブラウザからアクセスして動作を確認します。

各操作は操作用のデスクトップを1つ用意して、それぞれ以下のように行います。

操作対象	取得元リポジトリ
Tanzu Mission Control	操作用デスクトップのWebブラウザ
Prometheus Server	操作用デスクトップのWebブラウザ
vSphere with Tanzu	操作用デスクトップのPowerShell（kubectl）

Tanzu Package インストールの流れ

それでは、TMCのCatalog機能から、Tanzu PackageのPrometheusのインストールを行います。

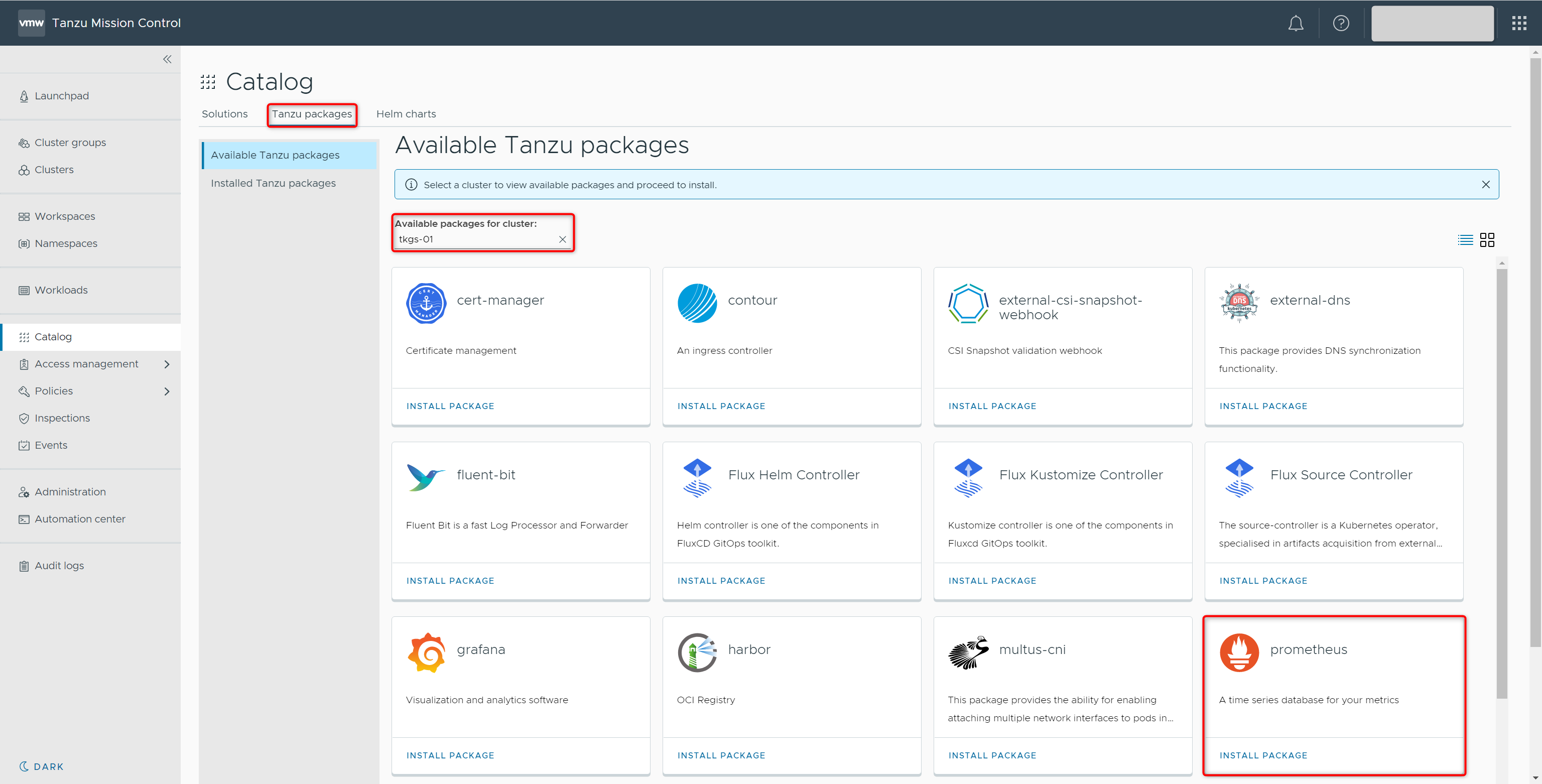

TMCにて、[Catalog]-[Tanzu packages]にアクセスし、[Available packages for cluster:]にて対象のクラスタを選択すると、利用可能なTanzu Packageの一覧が表示されます。
今回はPrometheusの[INSTALL PACKAGE]をクリックします。

パラメータの設定画面が表示されます。

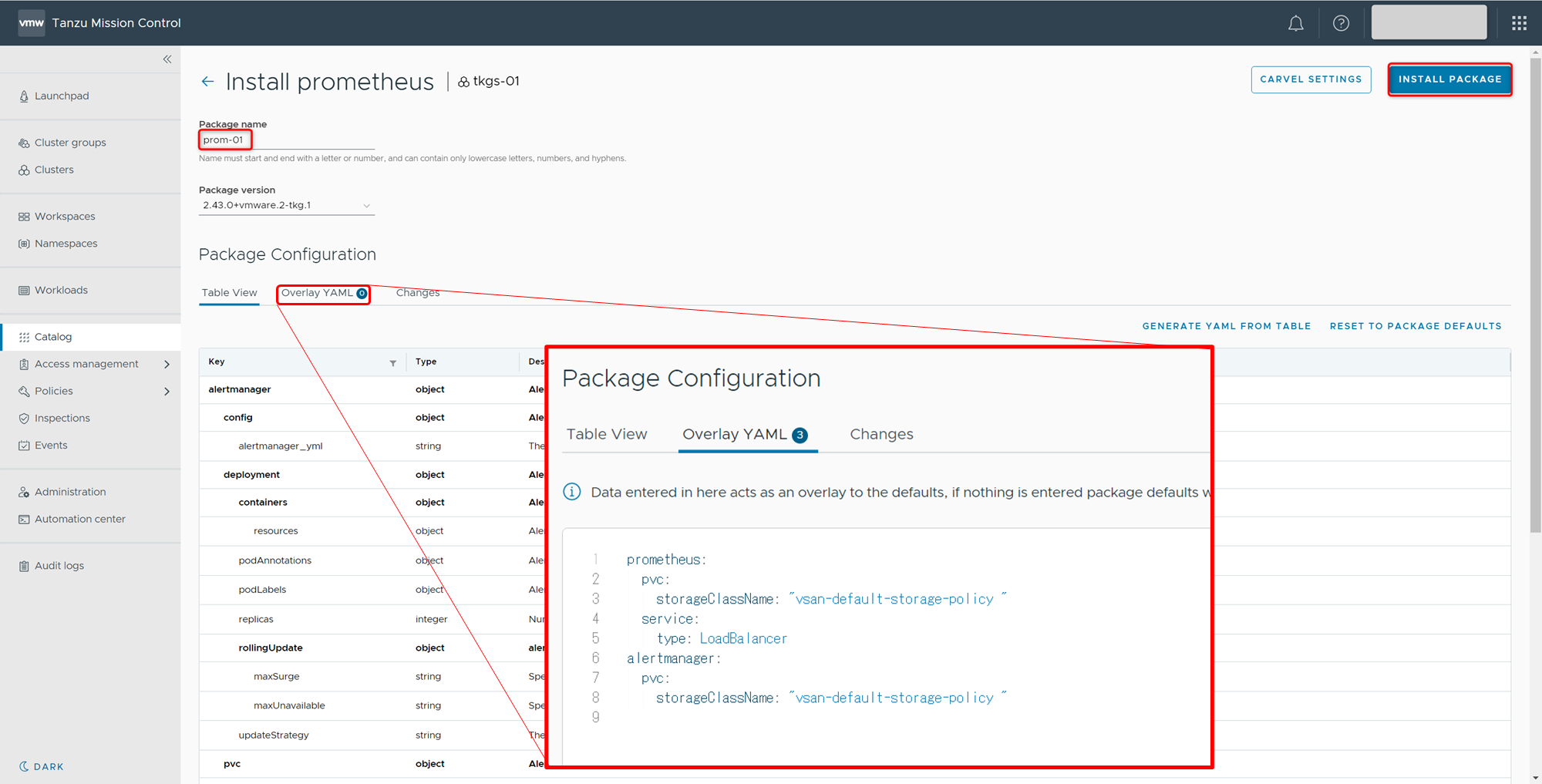

以下パラメータを入力して[INSTALL PACKAGE]をクリックします。

• Package name: prom-01
• Package Configuration: Overlay YAMLをクリックして以下を入力

※ prometheusのservice typeは後ほどの動作確認用にLoadBalancerにしています

prometheus:
  pvc:
    storageClassName: vsan-default-storage-policy
  service:
    type: LoadBalancer
alertmanager:
  pvc:
    storageClassName: vsan-default-storage-policy

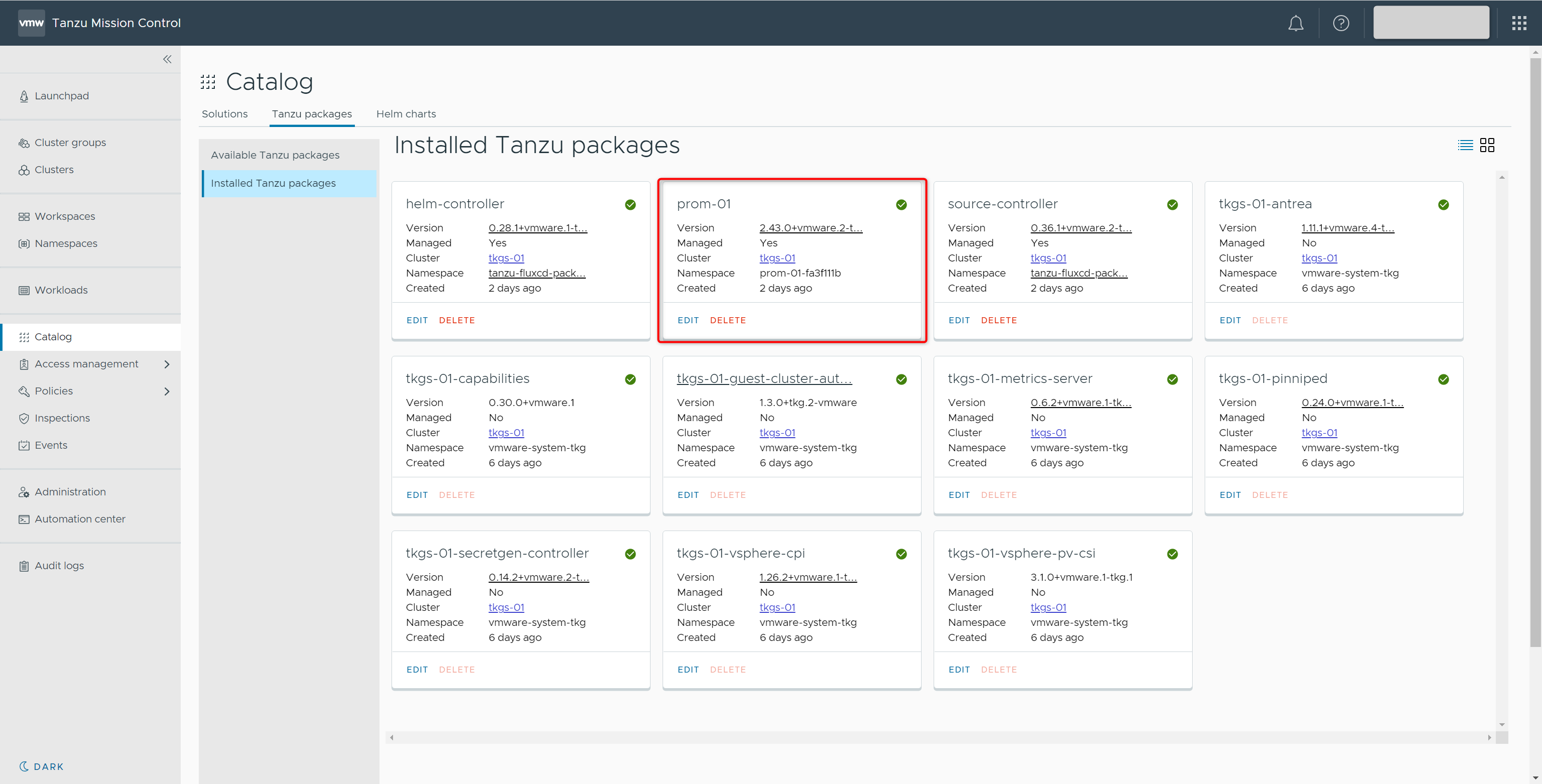

インストールが完了したら、[Catalog]-[Tanzu packages]-[Installed Tanzu packages]にprom-01が追加されていることが確認できます。[EDIT]にて設定値の変更、[DELETE]から削除を行うことができます。

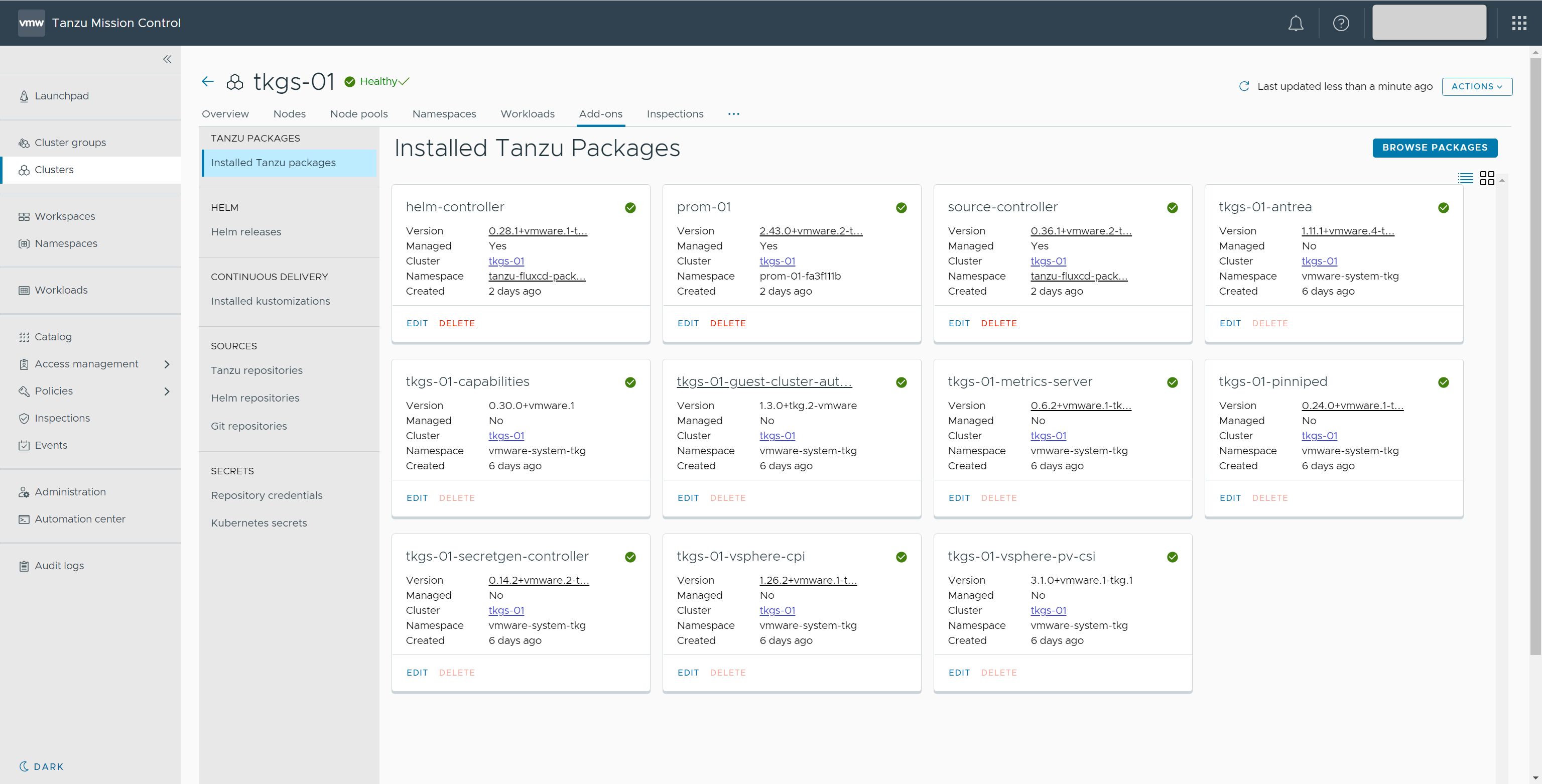

また、対象クラスタの管理画面の[Add-ons]のタブでも、インストール済みのTanzu Packageの一覧を確認でき、同様に[EDIT]などの操作が実施可能です。

それでは操作用デスクトップのPowerShell上から、kubectlを用いてインストールしたPrometheusの状態を確認します。kubectlでは、あらかじめKubernetesクラスタには接続可能にしてあります。

以下コマンドで、PrometheusのPodとServiceが稼働していることを確認します。

また、service/prometheus-serverのTYPEは、インストール時に設定した通りにLoadBalancerになっていることも確認します。
※Tanzu PackageのPrometheusは、名前空間tanzu-system-monitoringに展開されます

$ kubectl get pod,svc -n tanzu-system-monitoring

## 出力
NAME                                                 READY   STATUS    RESTARTS   AGE
pod/alertmanager-565dc5b49-mlcdb                     1/1     Running   0          4m9s
pod/prometheus-kube-state-metrics-5899576cdc-ld65z   1/1     Running   0          4m9s
pod/prometheus-node-exporter-24vgd                   1/1     Running   0          4m10s
pod/prometheus-node-exporter-2z4kf                   1/1     Running   0          4m9s
pod/prometheus-node-exporter-6ts84                   1/1     Running   0          4m10s
pod/prometheus-node-exporter-q6sgd                   1/1     Running   0          4m10s
pod/prometheus-pushgateway-9bc448fd9-2wwh8           1/1     Running   0          4m9s
pod/prometheus-server-7b9965d55c-26js5               2/2     Running   0          4m9s
NAME                                    TYPE           CLUSTER-IP      EXTERNAL-IP     PORT(S)         AGE
service/alertmanager                    ClusterIP      10.96.180.166             80/TCP          4m9s
service/prometheus-kube-state-metrics   ClusterIP      None                      80/TCP,81/TCP   4m9s
service/prometheus-node-exporter        ClusterIP      10.96.21.119              9100/TCP        4m9s
service/prometheus-pushgateway          ClusterIP      10.96.183.90              9091/TCP        4m9s
service/prometheus-server               LoadBalancer   10.96.39.137    172.20.83.100   80:32410/TCP    4m9s

service/prometheus-serverのEXTERNAL-IPにブラウザからアクセスをすると、Prometheusの画面が無事に確認できます。

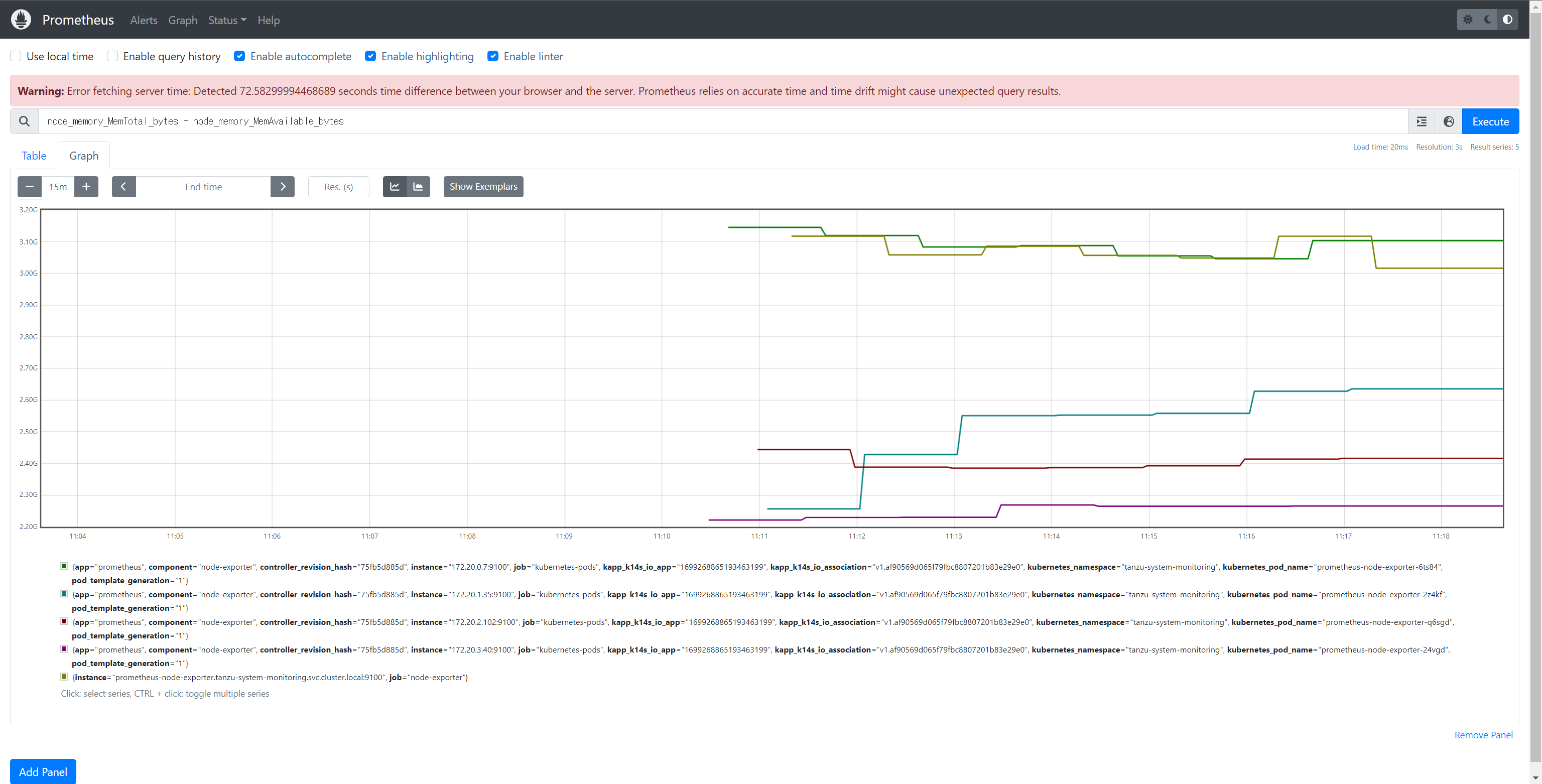

また、以下画像のようにメトリクスの収集も開始されていることが確認できます。

まとめ

今回は、TMCのCatalog機能を用いたパッケージのインストールについて紹介しました。
こちらの機能により、管理者がTMCのコンソール上からKubernetesクラスタに対して、ソフトウェアをインストールできるようになります。例として紹介したPrometheusインストールのように、ツールを展開する際に都度クラスタにアクセスする必要がなく、TMCでまとめて作業を行えるのはメリットであると感じました。
