SB C&Sで仮想化製品のプリセールスエンジニアとして活動している、平田と申します。

Oracle Cloud Infrastructure（OCI）のサービスである、Oracle Cloud VMware Solution（OCVS）を触ってみます。

本記事は3部構成になっており、過去分である前編後編では下記を紹介しております。
前編：OCVSの簡単なご説明とデプロイおよびサインイン
後編：複雑になりやすいOCIとOCVSのネットワーク関連の説明と疎通確認

今回は完結編になっており、OCVSで展開されているオーバーレイネットワークを使わず、OCVSのvSphere環境に新たなポートグループを追加し、そのネットワークから疎通確認を行います。

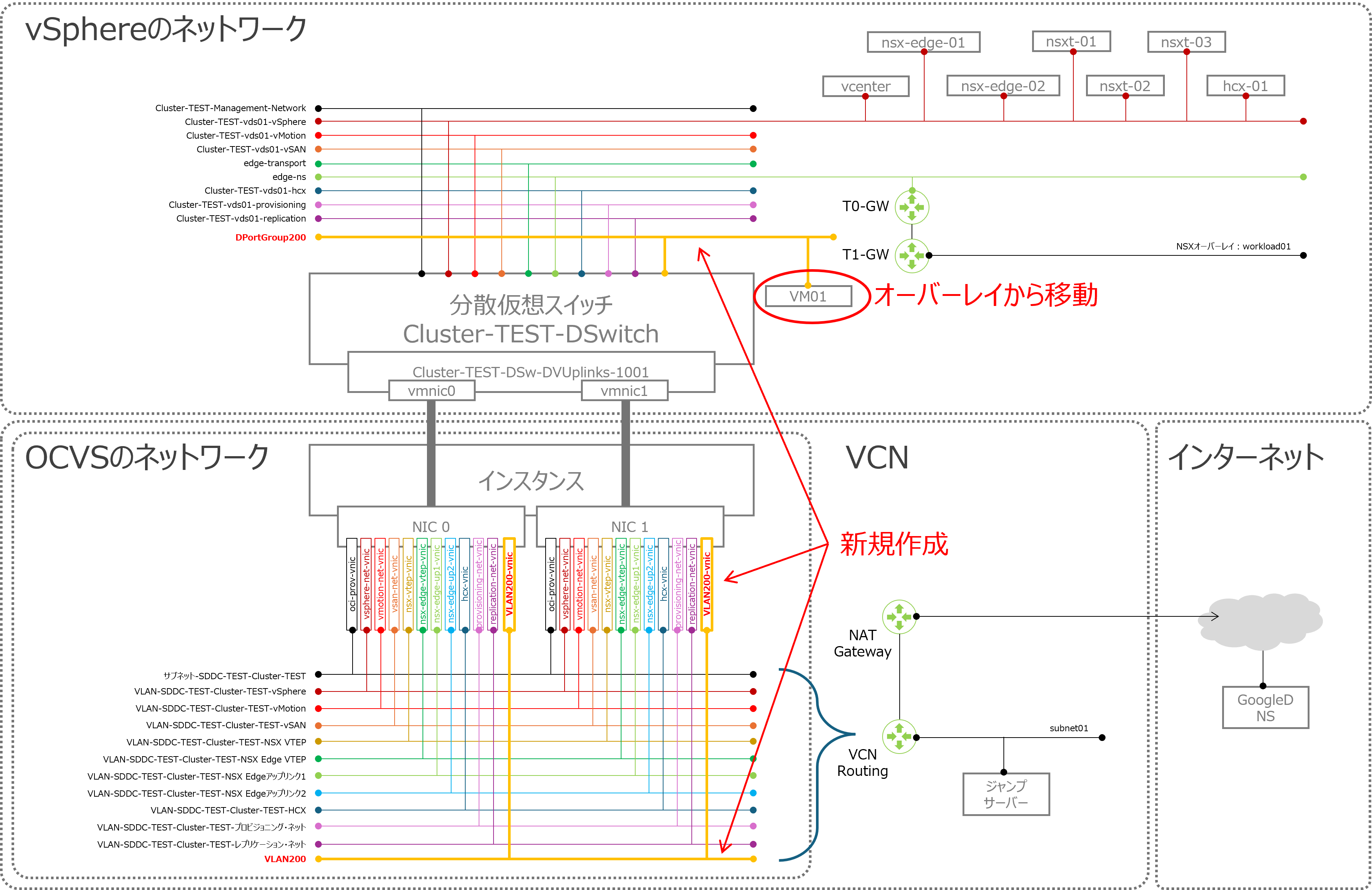

OCVS（vSphere環境）とVCN（OCIの仮想ネットワーク） の構成確認

vSphere環境に新しく分散ポートグループを作成、そのネットワークに配置した仮想マシンからVCNやインターネットへアクセスする場合、VCN側では"VLAN"を使って接続します。

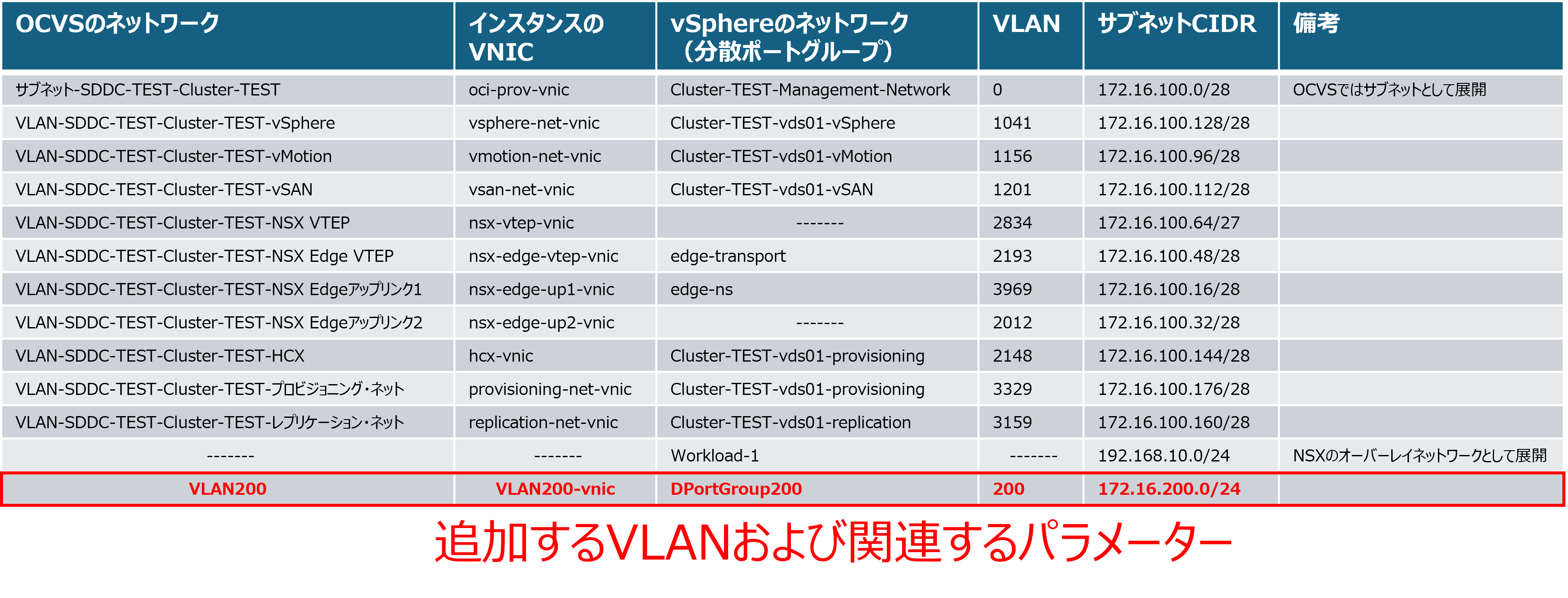

今回は後編で構成したOCI/OCVS環境を引き続き利用し、作成する分散ポートグループに合わせたVLANおよび各リソースをVCNに作成することで、相互の疎通を実現させます。作成するVLANはVLAN200とし、 VLAN IDを"200"、ネットワークセグメントのCIDRを"172.16.200.0/24"に設定しvSphere環境とOCIに設定していきます。

設定は下記の流れで行います。

1.OCIコンソール（VCN）：作成するVLAN用のルート表を作成
2.OCIコンソール（VCN）：作成するVLAN用のネットワーク・セキュリティ・グループを作成
3.OCIコンソール（VCN）：VLANを作成
4.OCIコンソール（コンピュート）：ESXiホストの動かしているインスタンスにVNICを作成
5.vSphere Client（分散仮想スイッチ）：分散ポートグループを作成

vSphere環境に分散ポートグループを追加してジャンプサーバーへアクセスしてみる

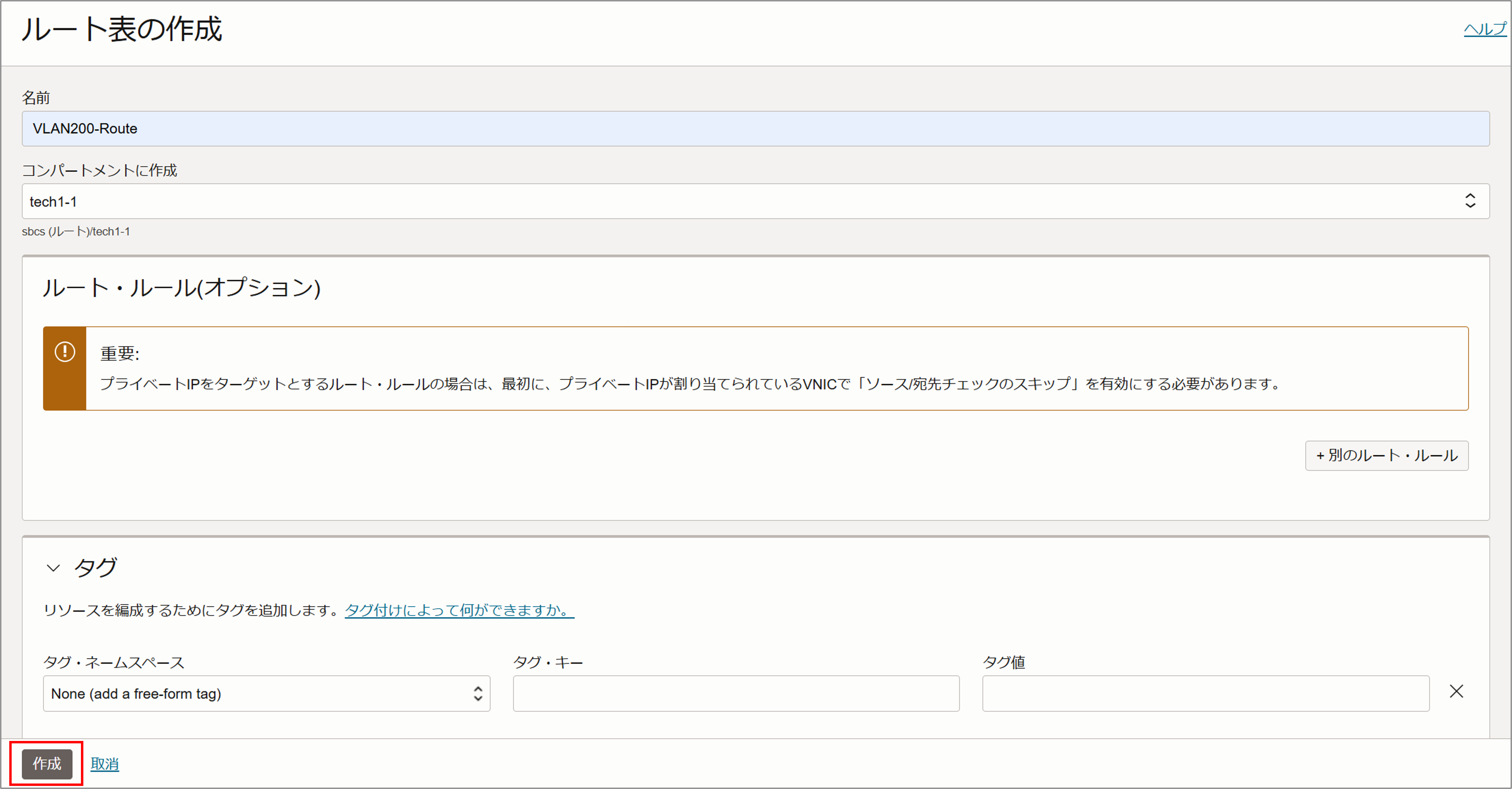

1.OCIコンソールから作成するVLAN用のルート表を作成

ここではリソースのみ作成します。

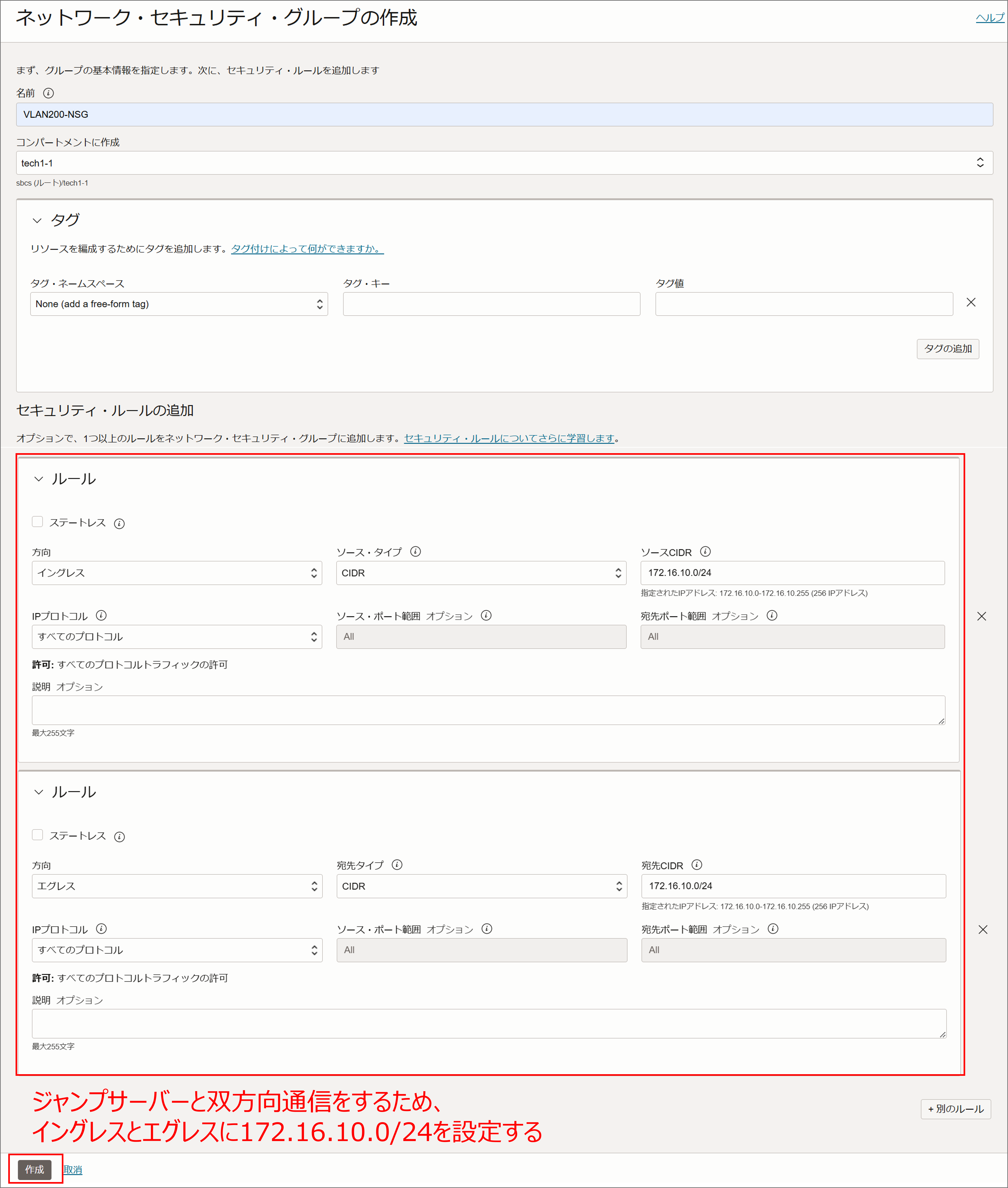

2.OCIコンソールから作成するVLAN用のネットワーク・セキュリティ・グループを作成

エグレス、イングレスにはジャンプサーバーがあるCIDR"172.16.10.0.0/24"を設定します。

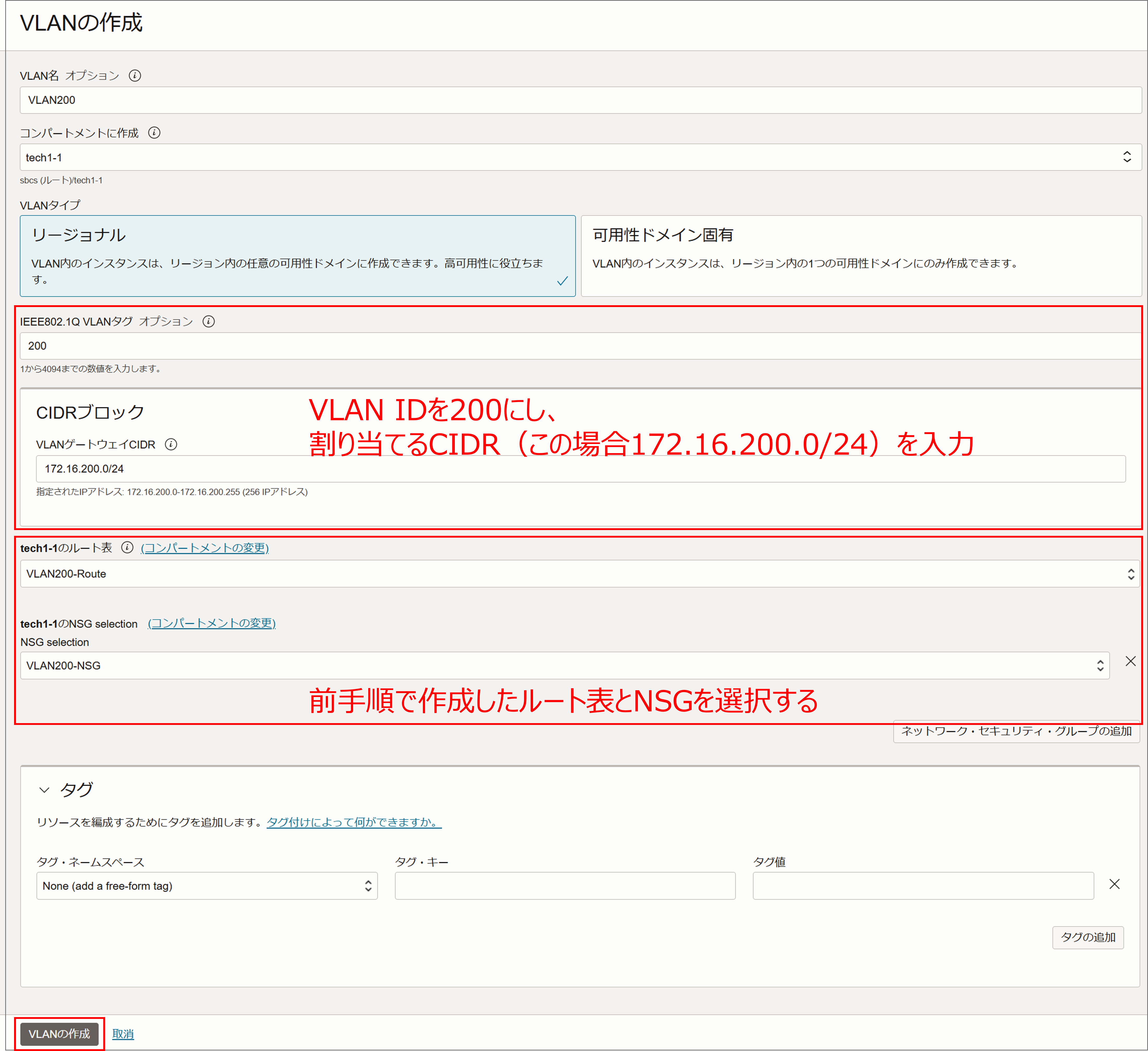

3.OCIコンソールからVLANを作成

IEEE802.1Q VLANタグには"200"を入力、
VLANゲートウェイCIDRには"172.16.200.0/24"入力し、
前項1、2で作成したルート表とNSGを関連付けしてVLANを作成します。

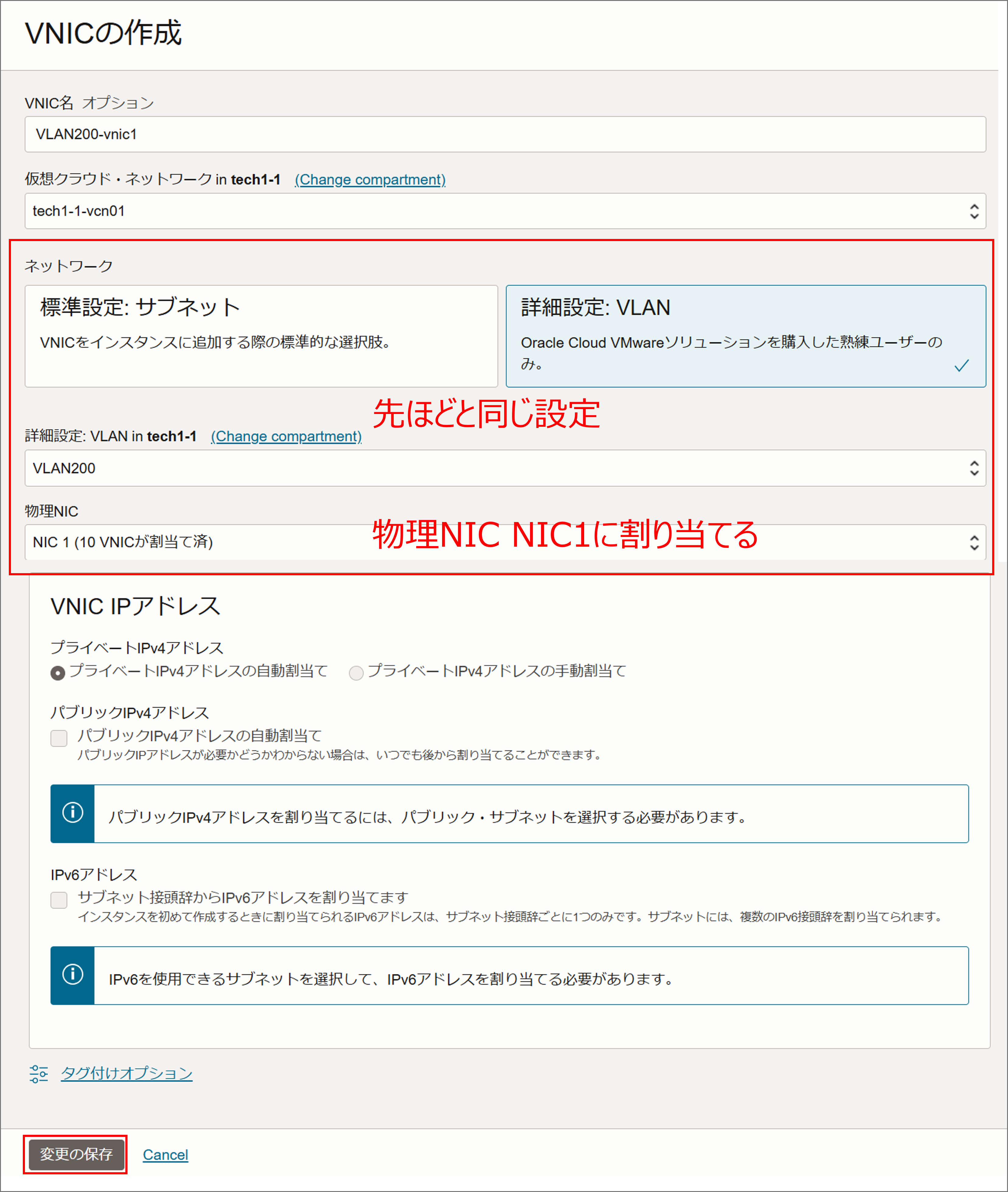

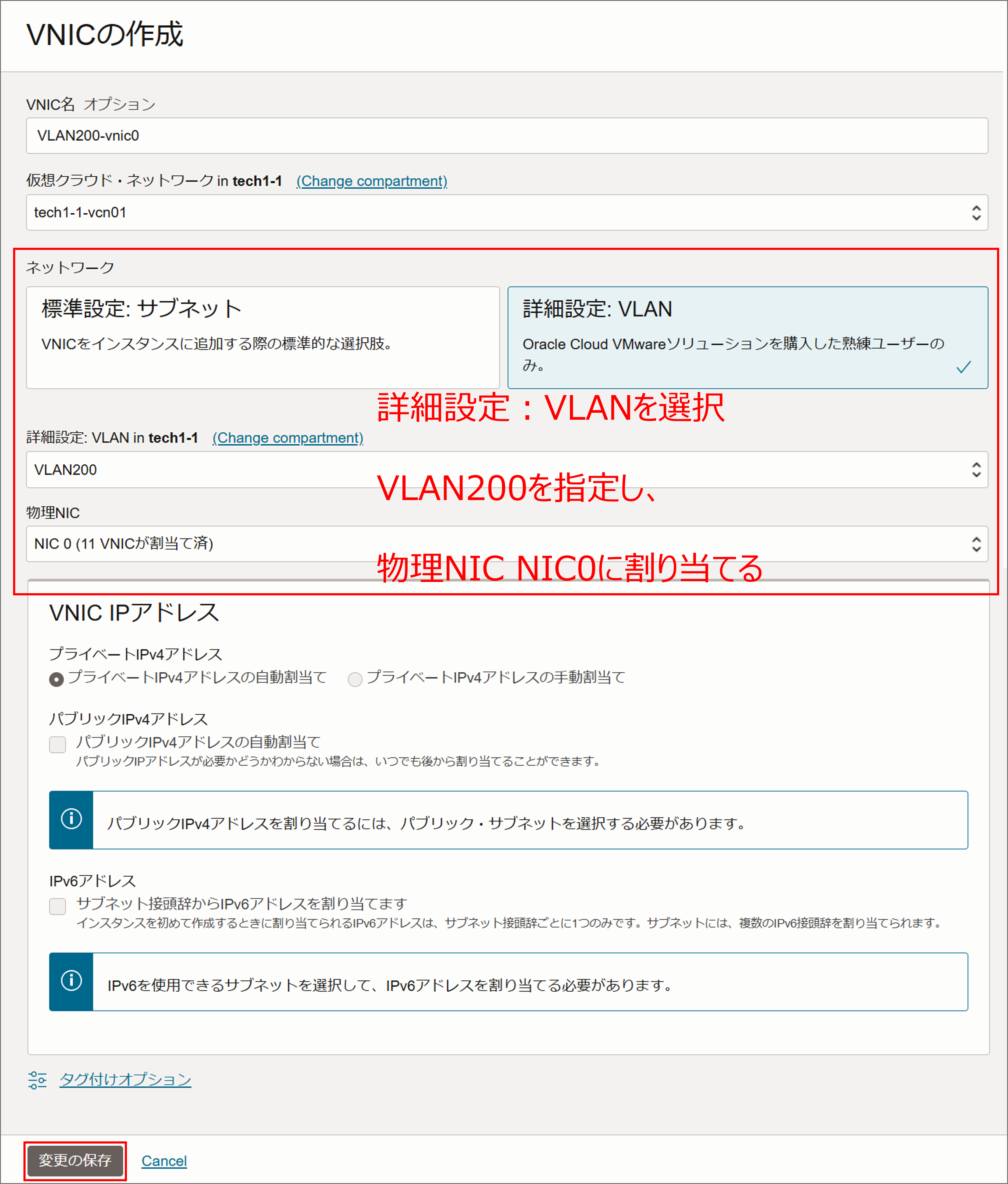

4.OCIコンソールからESXiホストの動かしているインスタンスにVNICを作成する

OCVSのESXiホストが動いているインスタンスに、作成したVLANと関連付けたVNICを作成します。
インスタンスには2つの物理NICがあるため、それぞれにVNICを作成します。

なお、本環境は動作確認を目的とした検証環境のためシングルホストでOCVSを展開しています。そのため、1台分の設定を行ってますが、実環境としては全てのESXiホストに設定する必要があります。

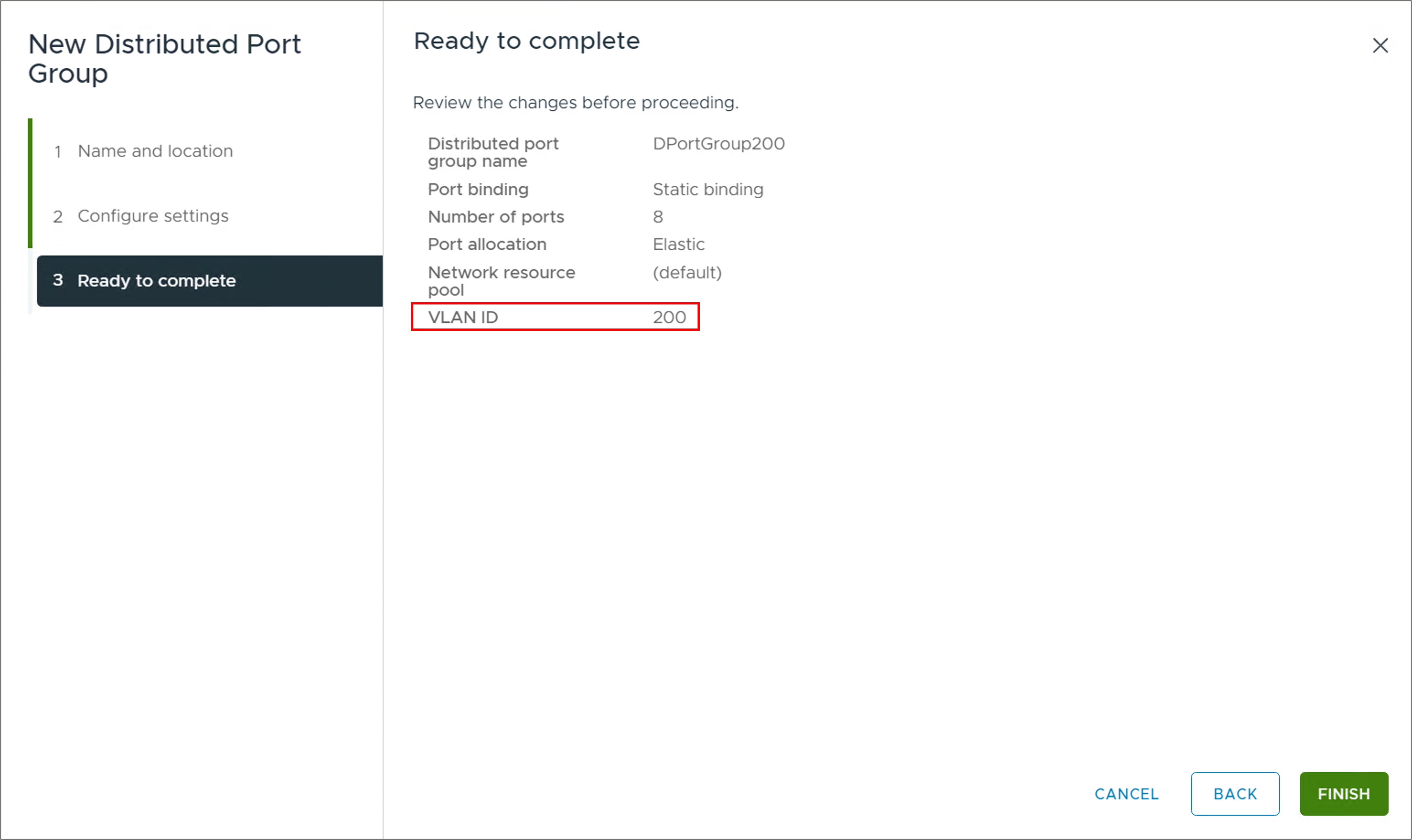

5.vSphere Clientから分散ポートグループを作成

OCI側の準備が終わったので、OCVSのvSphere環境に分散ポートグループを作成します。
VLANタイプは"VLAN"にし、VLAN IDは"200"にします。

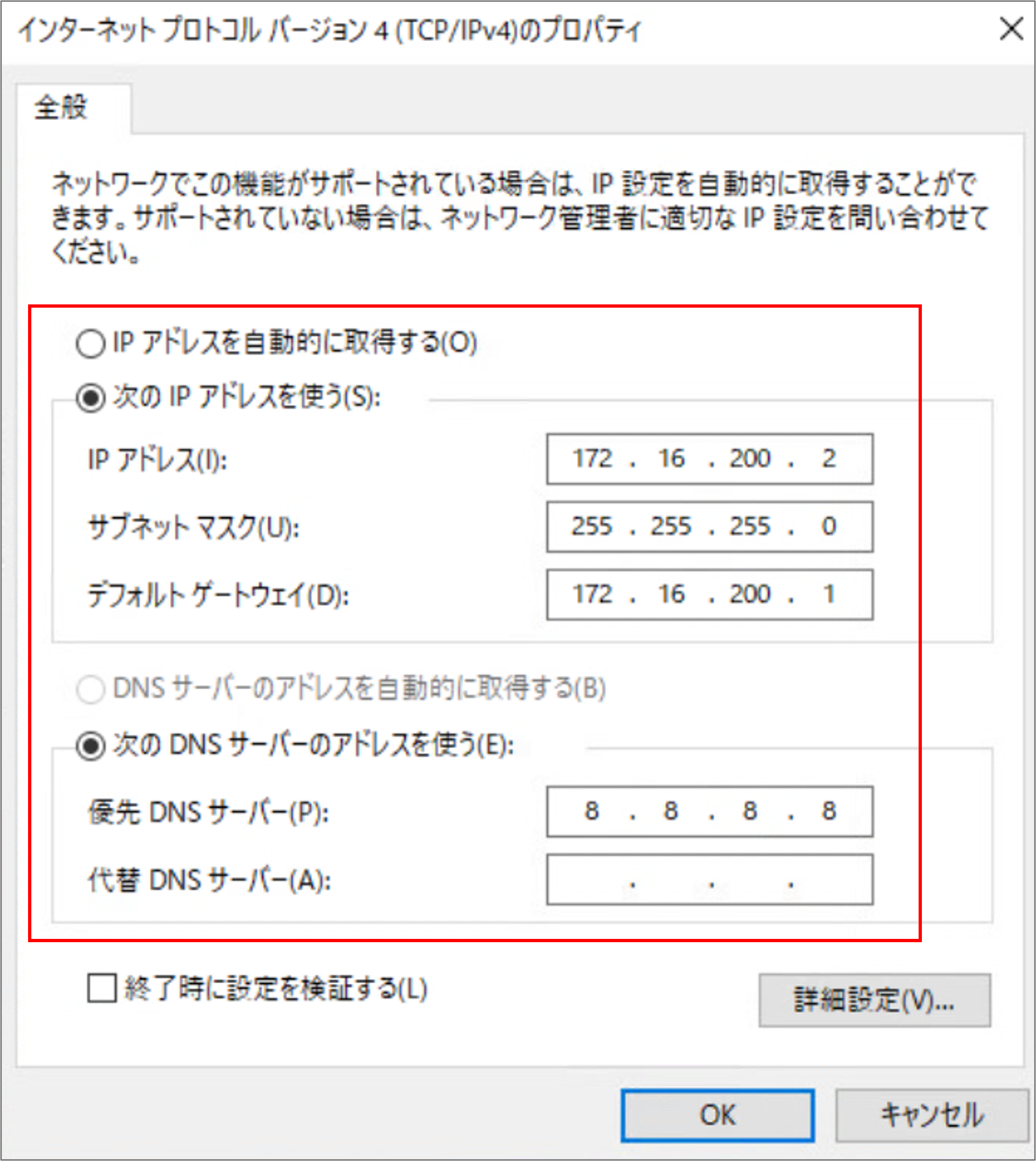

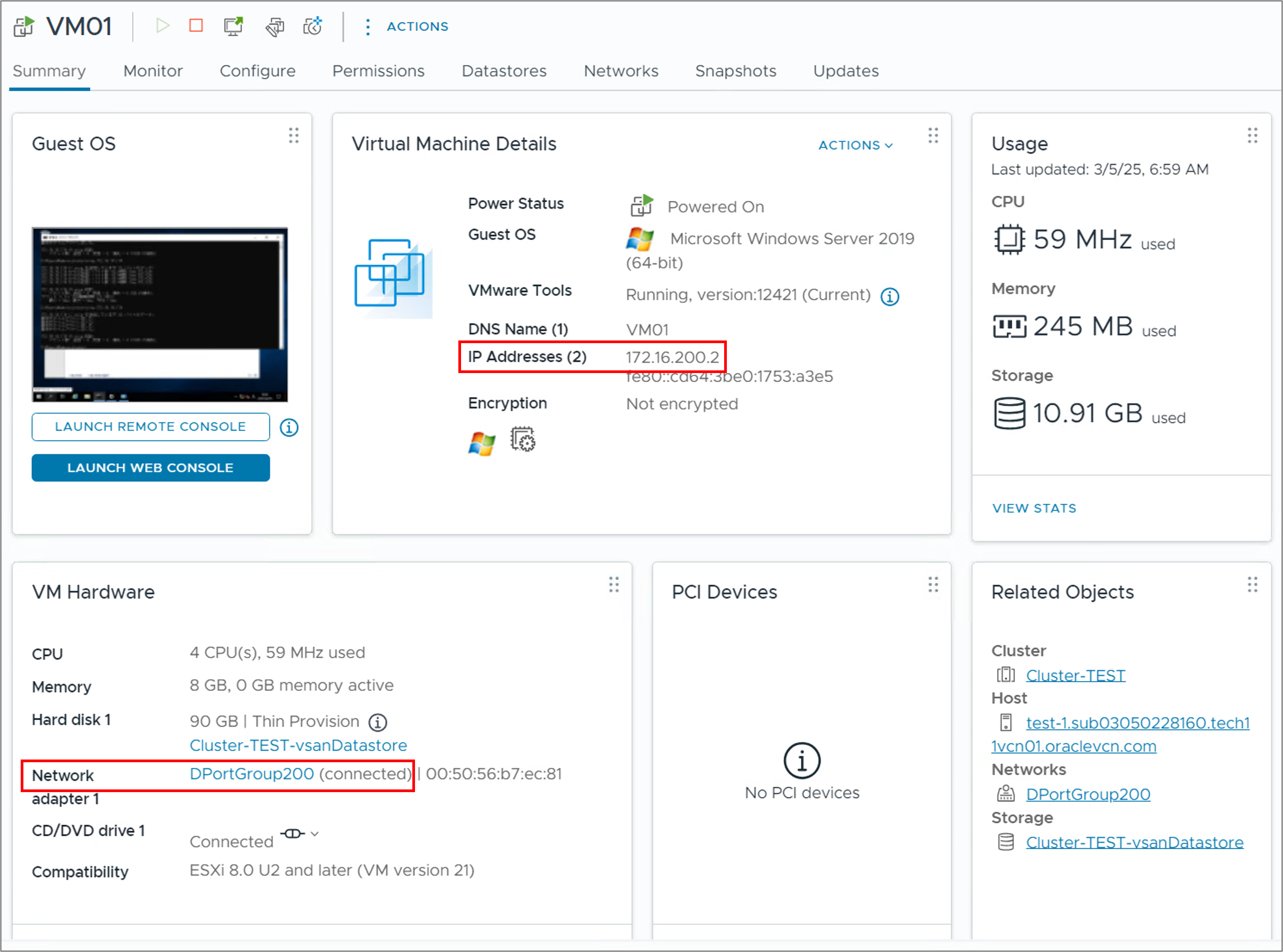

仮想マシンVM01のネットワークを先ほど作成した分散ポートグループ"DPortGroup200"に変更します。また後編の作業時（分散ポートグループ"workload-1"）ではNSXによるDHCPがあるため仮想マシンVM01のIP設定は不要でしたが、作成した分散ポートグループ"DPortGroup200"はDHCPがないためIPアドレスを固定で設定します。

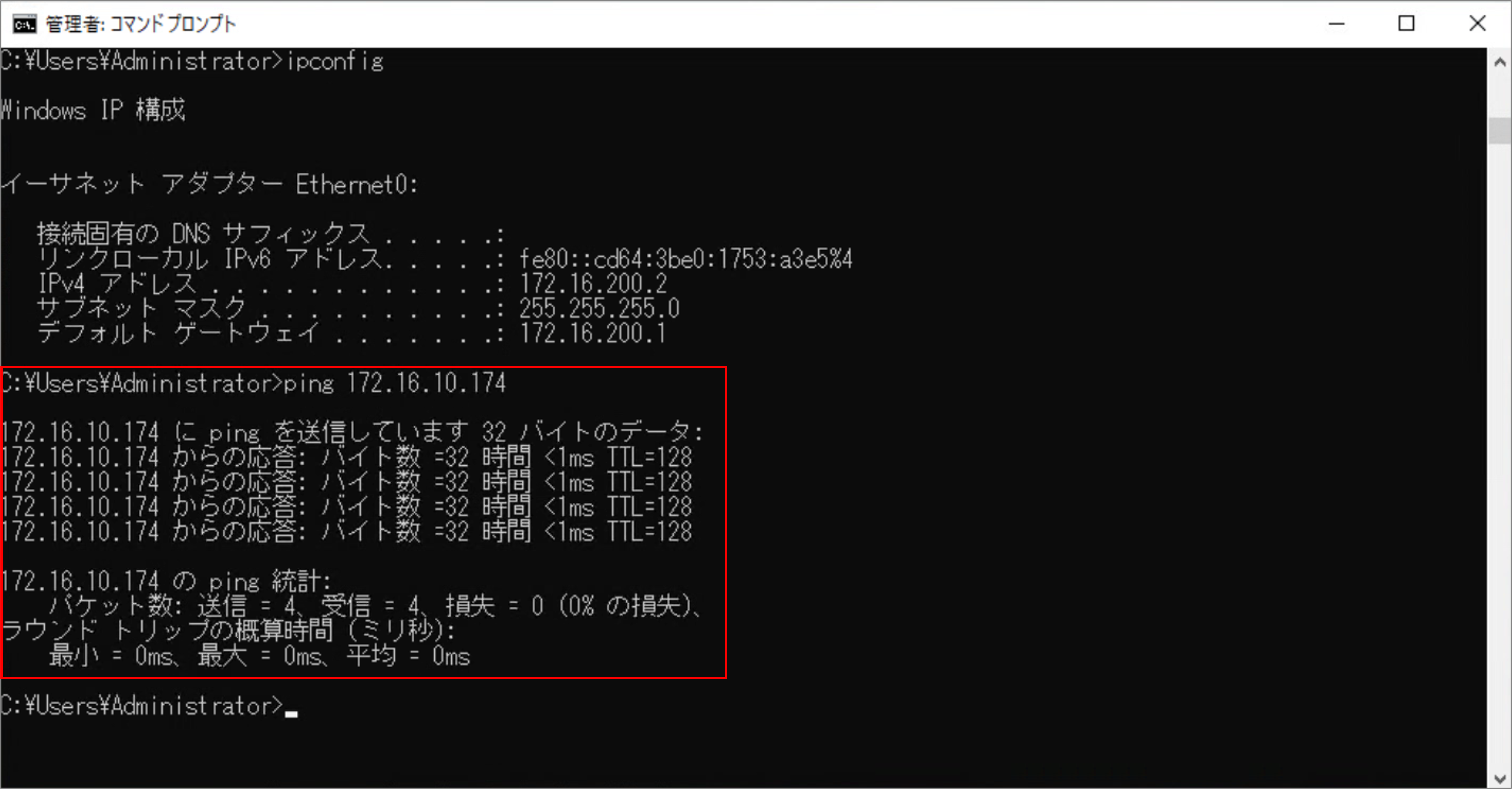

ジャンプサーバー宛にPingを送信します。

上記のように、分散ポートグループにある仮想マシンVM01からジャンプサーバーへ疎通することができました。

追加したポートグループからインターネット接続をしてみる

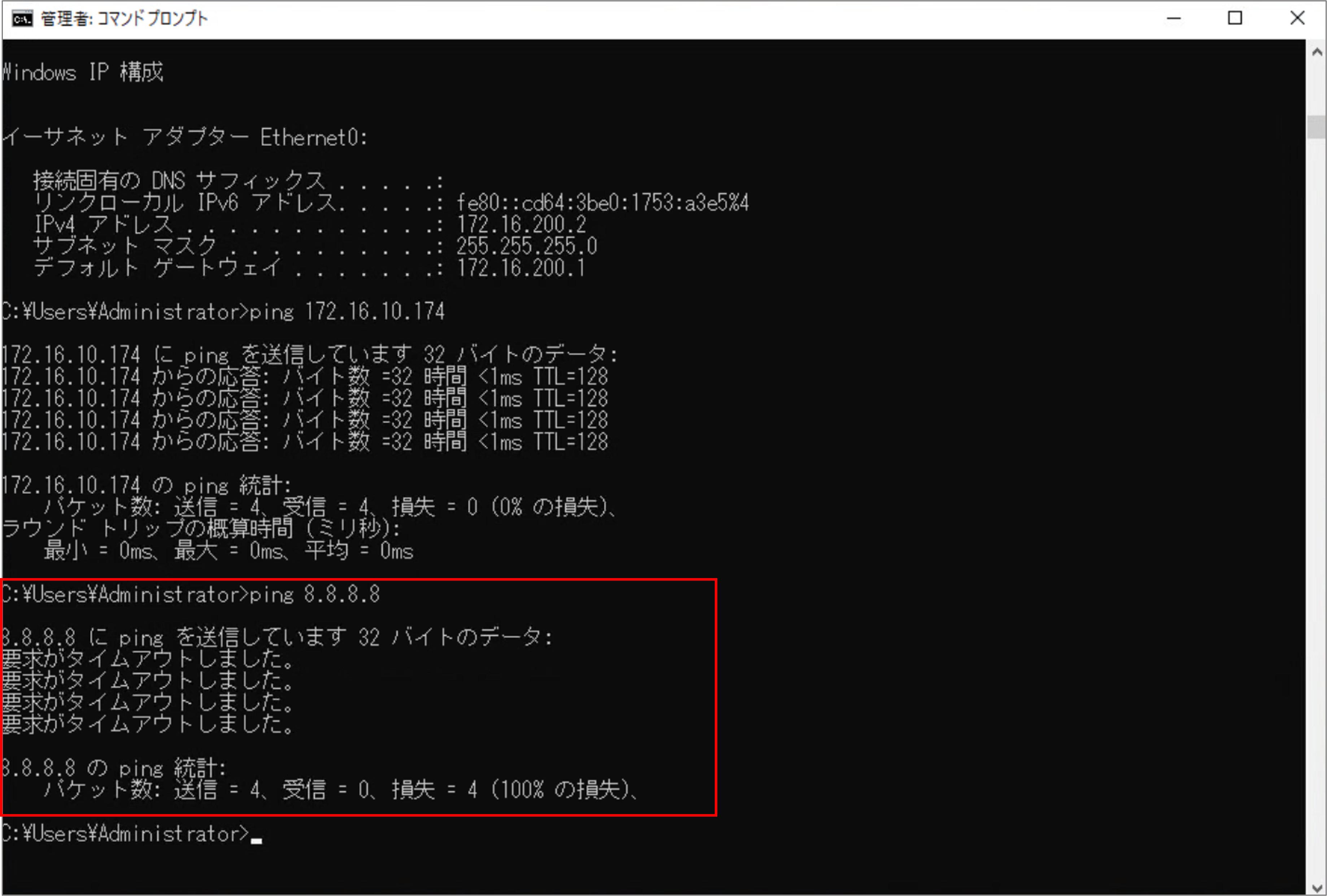

仮想マシンVM01からGoogle Public DNS宛（8.8.8.8）にPingを送信しますが失敗し、現状では疎通できません。

通信を実現するために、VLAN200のルート表にデフォルトルートを設定、VLAN200のNSGにインターネットへのアクセス制御を緩和します。

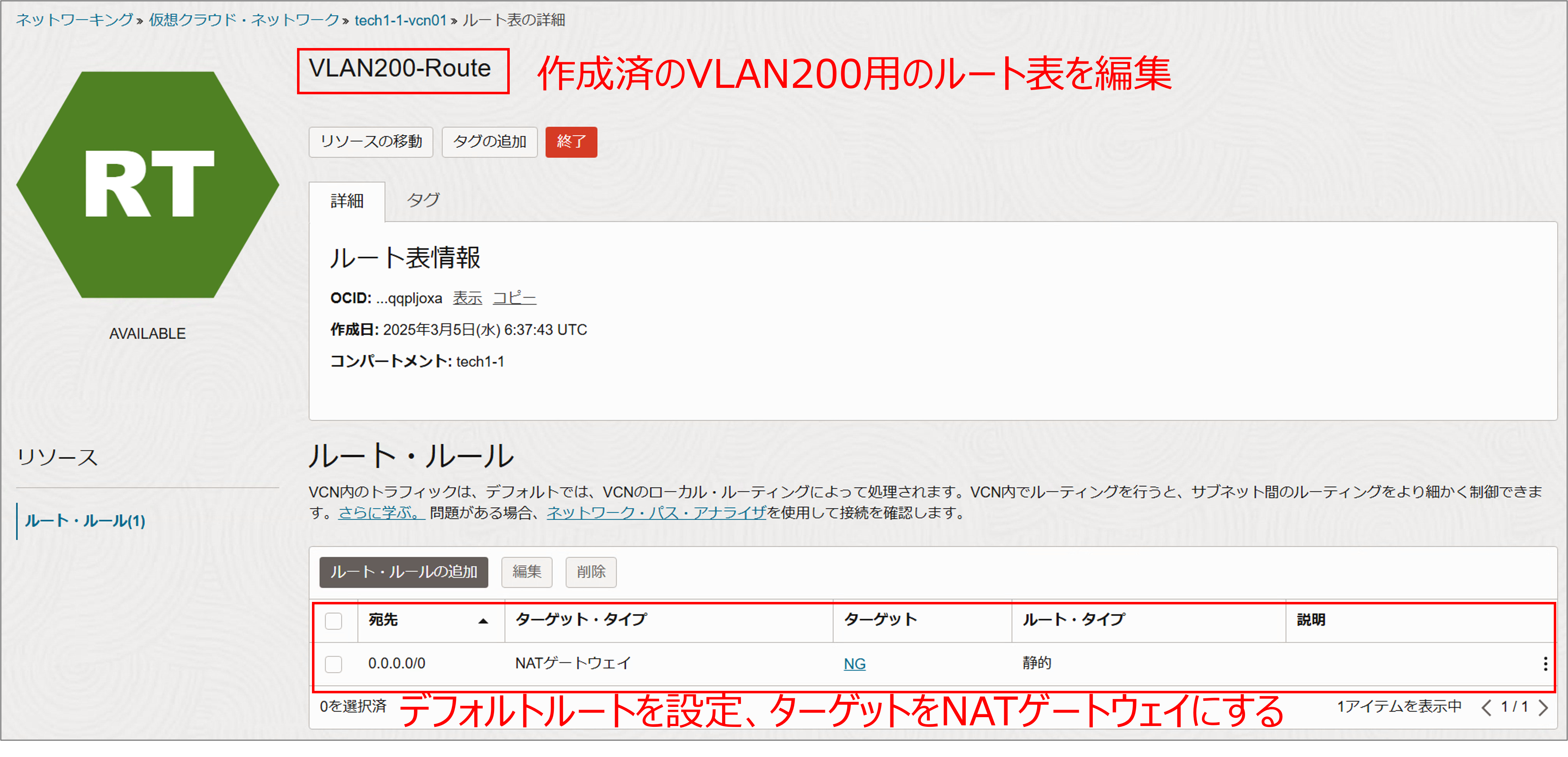

まず、作成済であるVLAN200用のルート表にデフォルトルート"0.0.0.0/0"を追加設定します。
ここではターゲット・タイプに"NATゲートウェイ"を指定します。

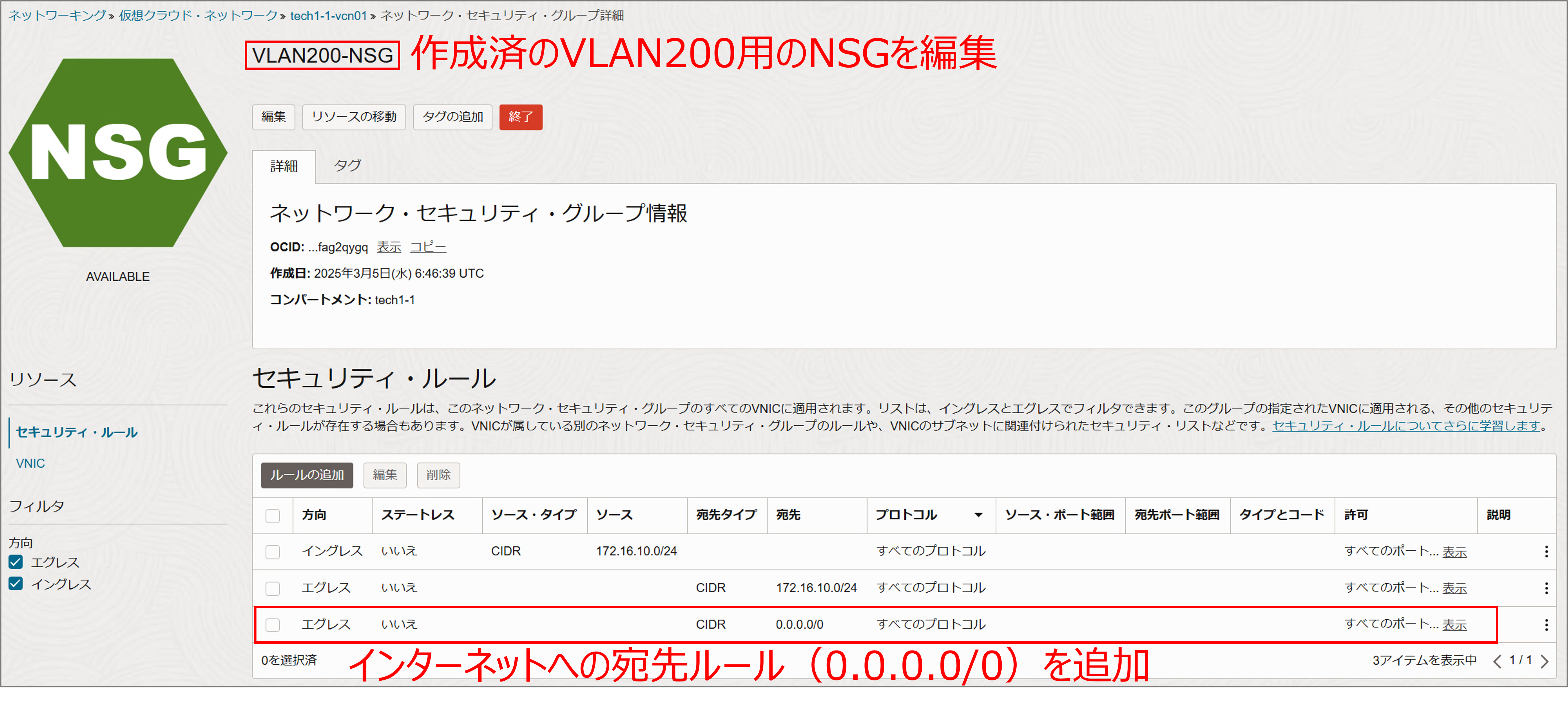

次に、作成済であるVLAN200用のNSGにインターネット宛先（0.0.0.0/0）のルールを追加設定します。

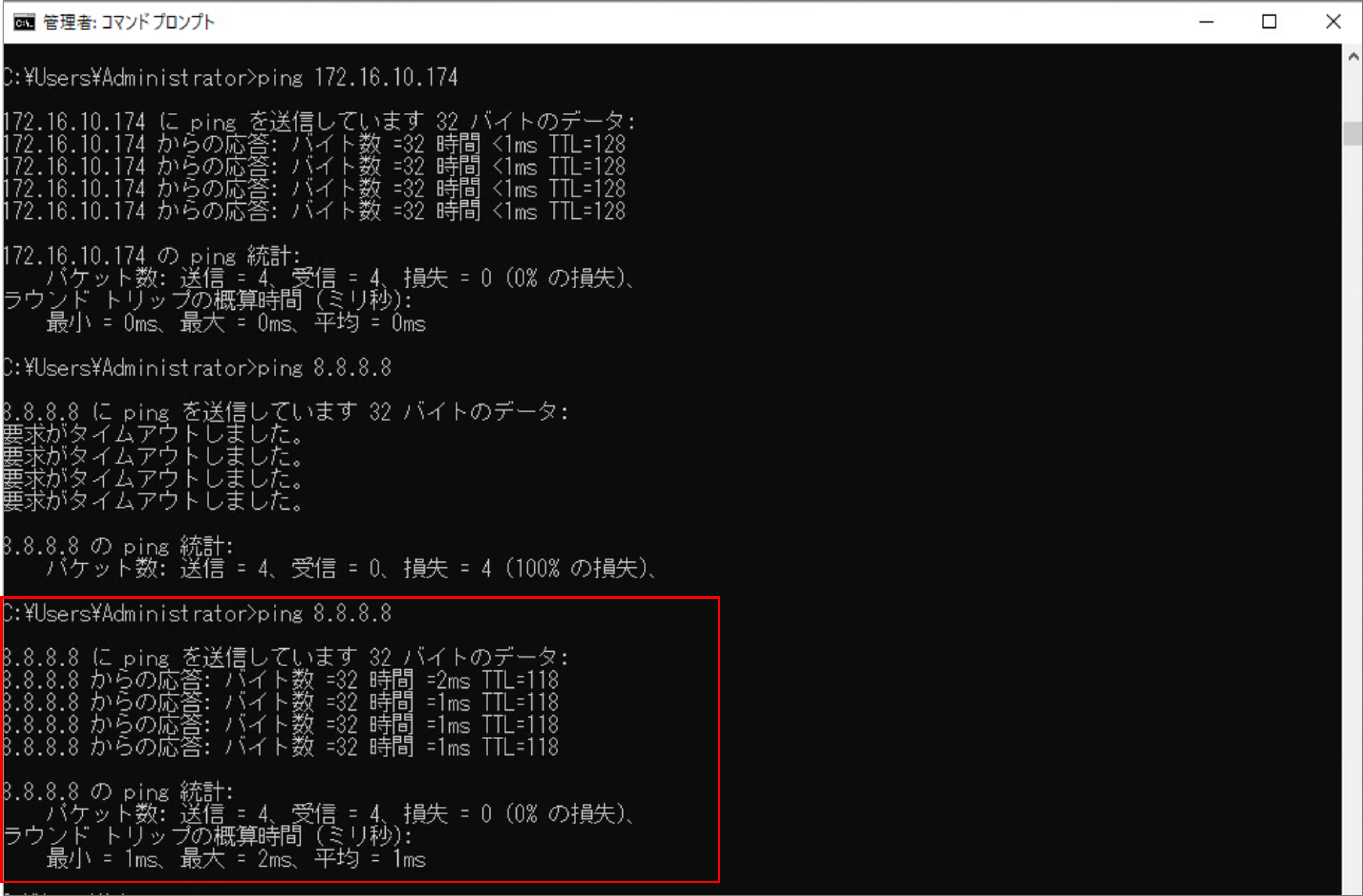

再度の仮想マシンVM01からGoogle Public DNS宛（8.8.8.8）にPingを送信します。

上記のように、分散ポートグループにある仮想マシンVM01からGoogle Public DNSへ疎通することができました。

今回のまとめ

今回はOCVSを触ってみると題し、ポートグループを追加した接続を行いました。
前後編の2部作にしようと思いましたが、追加として完結編を作成することができ、"OCVSを触ってみる"シリーズはいったん終了します。
OCVSを引き続きキャッチアップし、面白そうなネタがあれば記事を作成したいと思いますので、引き続きよろしくお願いいたします。
