皆さまこんにちは！
Fortinet製品のプリセールスを担当している能島です。

今回は既存のネットワーク環境を変更せずにFortiGateを導入することが可能である
Transparent mode（透過モード）を利用している状態でExplicit proxy（明示プロキシ）を設定し、
利用することが可能であるかを検証いたしました。

結論といたしましては、FortiGateにてTransparent mode + Explicit proxyの併用は可能でしたので、
下記にその設定方法をまとめております。
両機能ともに利用シーンの多い機能となりますので、本ブログをぜひご活用いただければ幸いです。

-------------------------------------------------------------------
■ 目次

-------------------------------------------------------------------

1. 検証環境

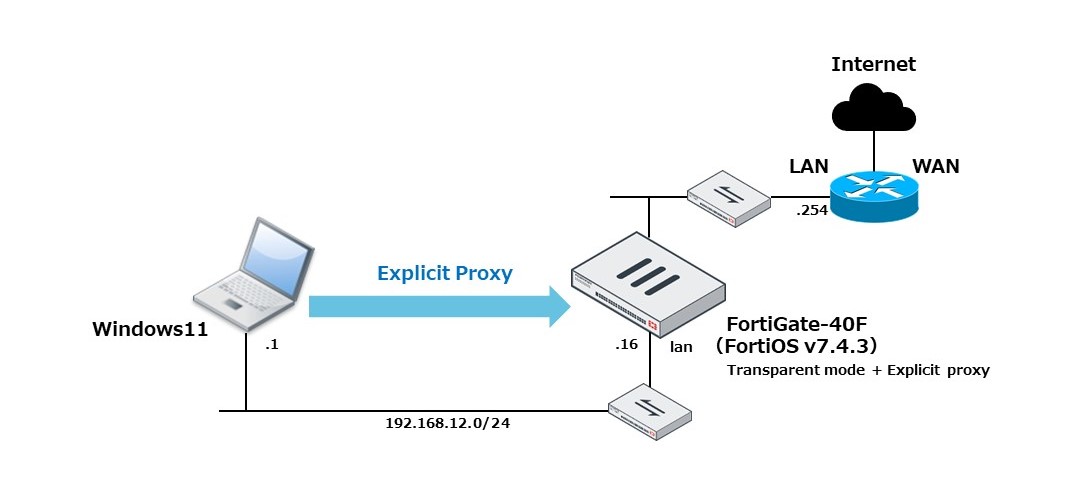

以下は検証イメージとなります。

・Windows 11
・FortiGate-40F（v7.4.3）
※FortiOS v7.4.4からFortiGate-40Fを含む2GB RAM搭載の特定の2桁モデルについては
　プロキシ関連機能について機能制限が実施されたためFortiOS v7.4.3にて実施。

2. Transparent modeの設定

FortiGateはデフォルトでNAT mode（L3モード）で動作しておりますので、CLI上でまずTransparent mode（L2モード）へ変更していきます。

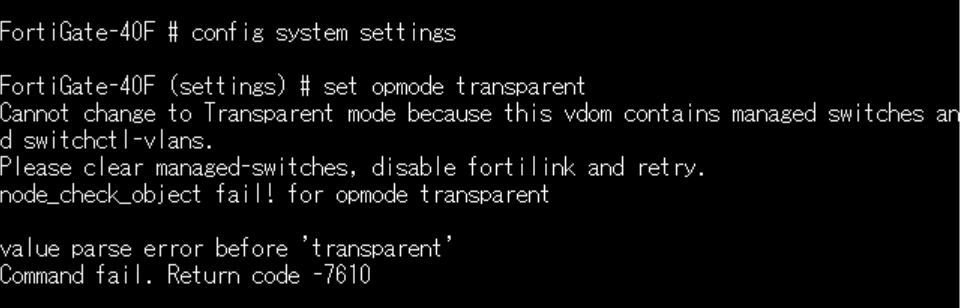

NAT modeからTransparent modeへ設定を切り替える際に、FortiLinkが既に構成されている場合は、
上記画像のようなエラーが表示されますので、下記ナレッジベースを参考にFortiLinkの解除をお願いいたします。

Technical Tip: Errors encountered in changing from NAT to transparent mode

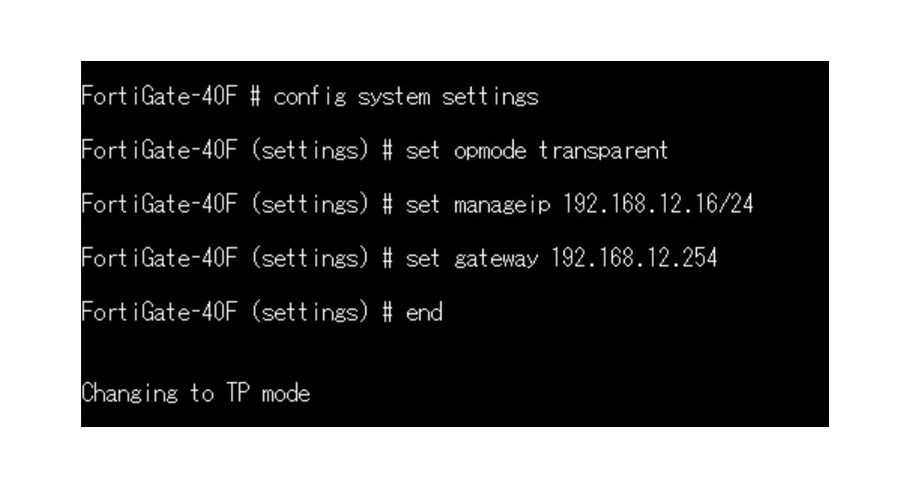

FortiLinkの解除後、下記画像のようにTransparent modeへ変更することが可能となります。
変更後は、Management IPやgatewayを設定していきます。

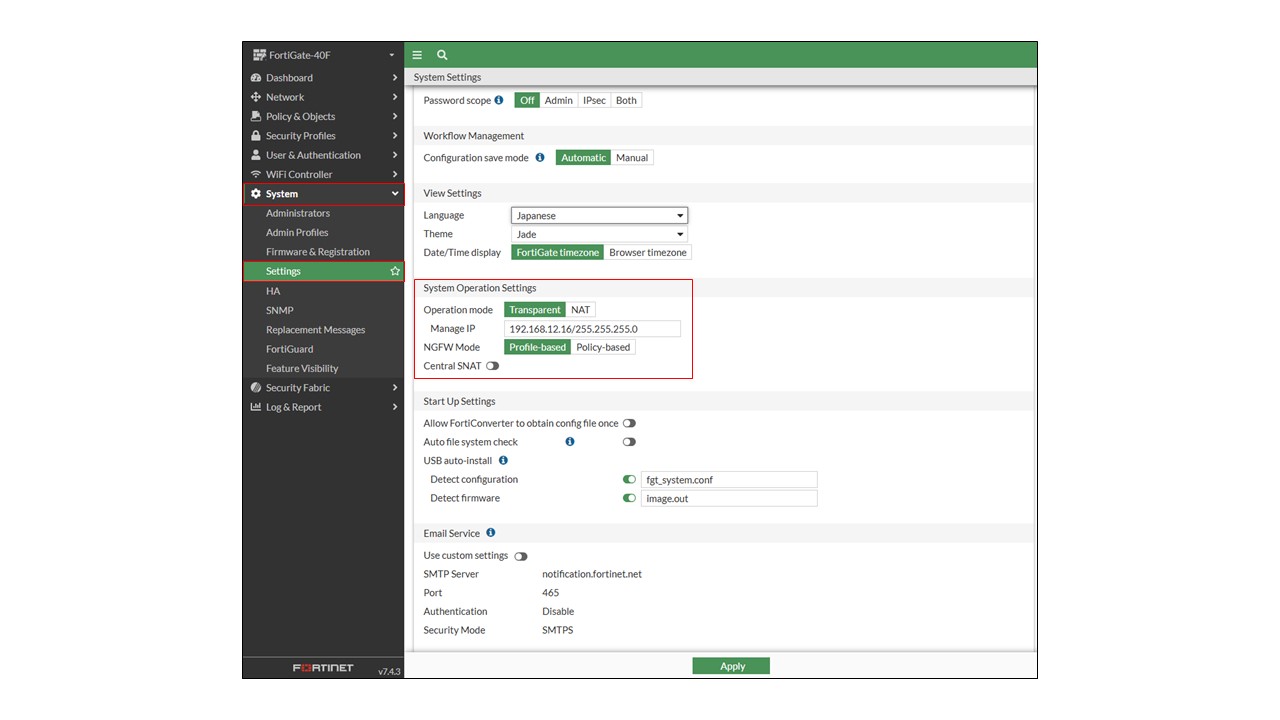

FortiGateのGUI画面にログインし、System > Settings > System Operation Settingsより、
設定項目の確認が可能です。

3. Explicit proxyの設定

Explicit proxyに関しましてはデフォルトでGUI上に設定項目が表示されておりません。

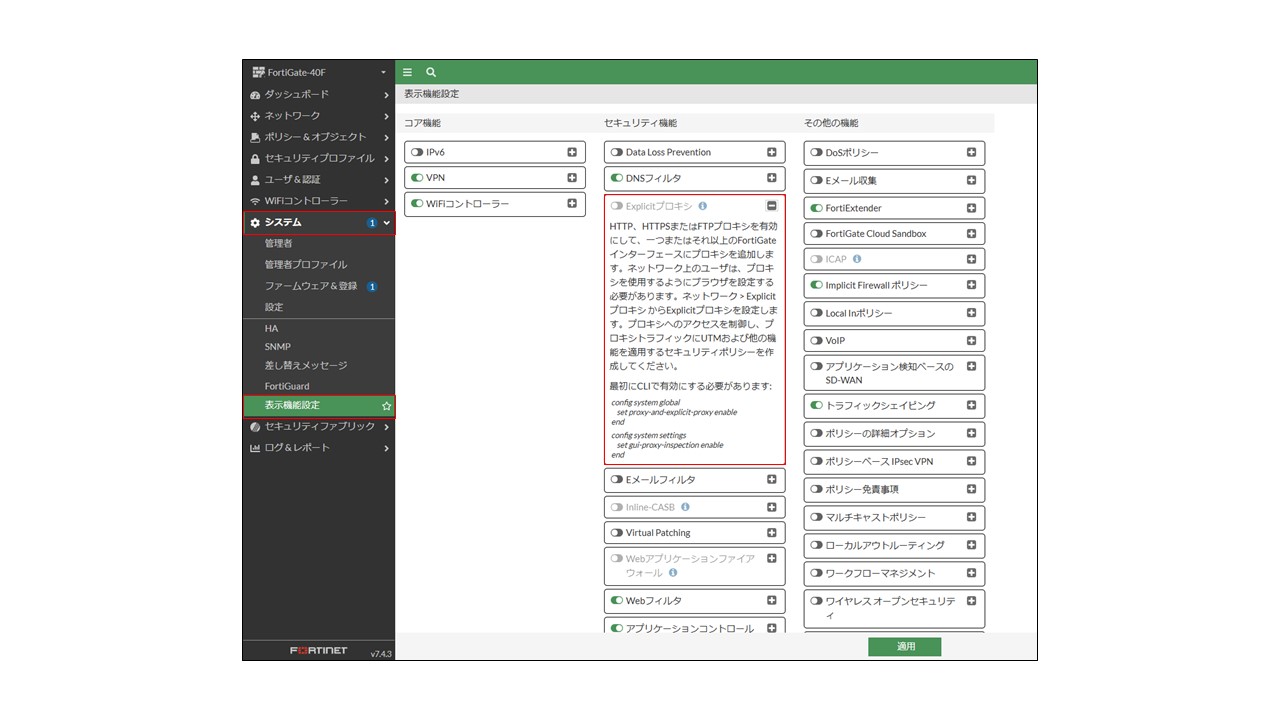

設定項目を表示させるためには、システム > 表示機能設定 から行います。

上記画像のとおり、Explicit proxyの設定はデフォルトで無効になっておりますので、
下記コマンドをCLI上で入力してインスペクションモードをProxyに設定していきます。

config system global
　 set proxy-and-explicit-proxy enable
end
config system settings
　set gui-proxy-inspection enable
end

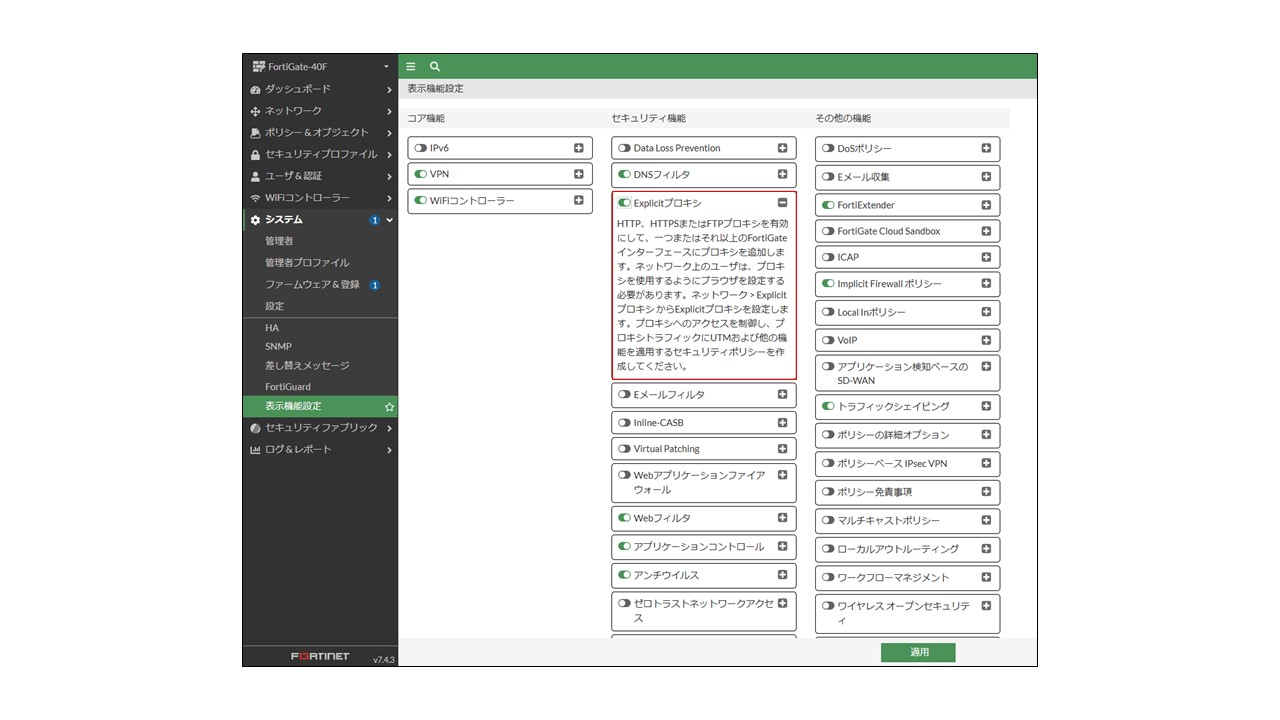

表示機能設定 よりExplicit proxyの設定項目の表示を有効にします。

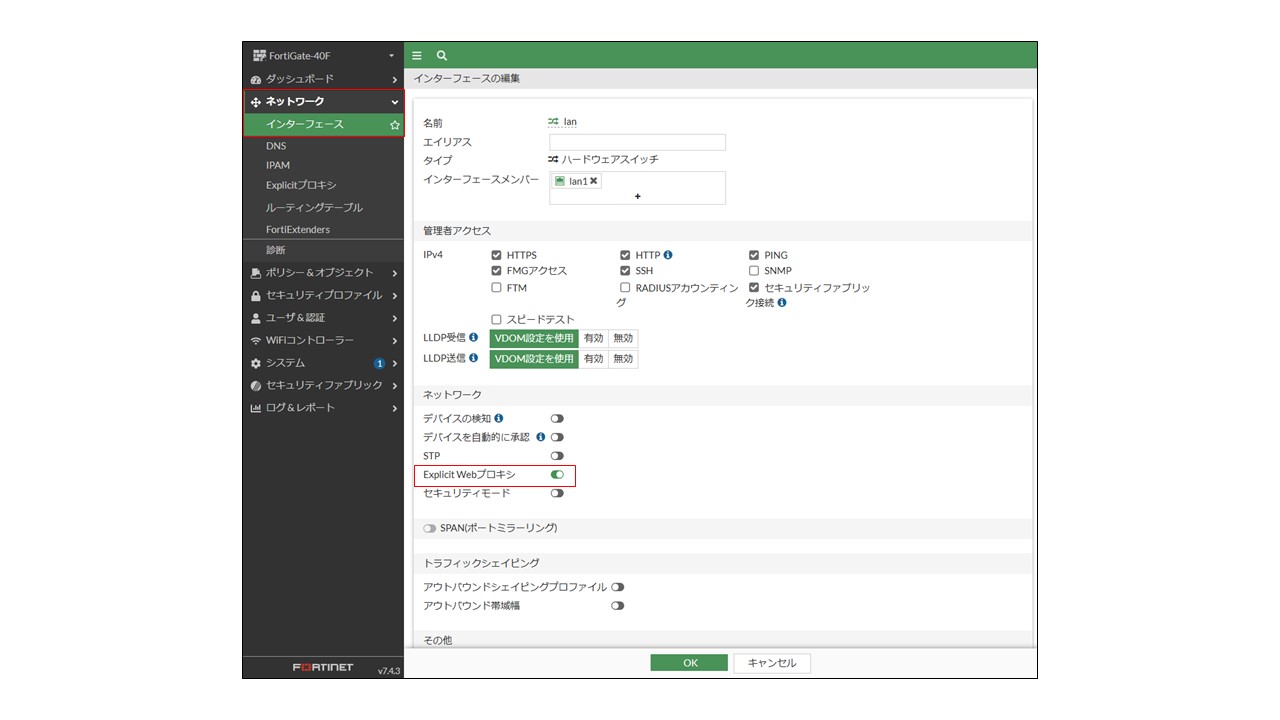

ネットワーク > インターフェース より、Proxy Serverとして動作させるインターフェースで、
Explicit proxyの設定が有効になっているかどうかを確認いたします。
なおTransparent modeでExplicit proxyを利用する場合は、Management portが該当インターフェースになります。

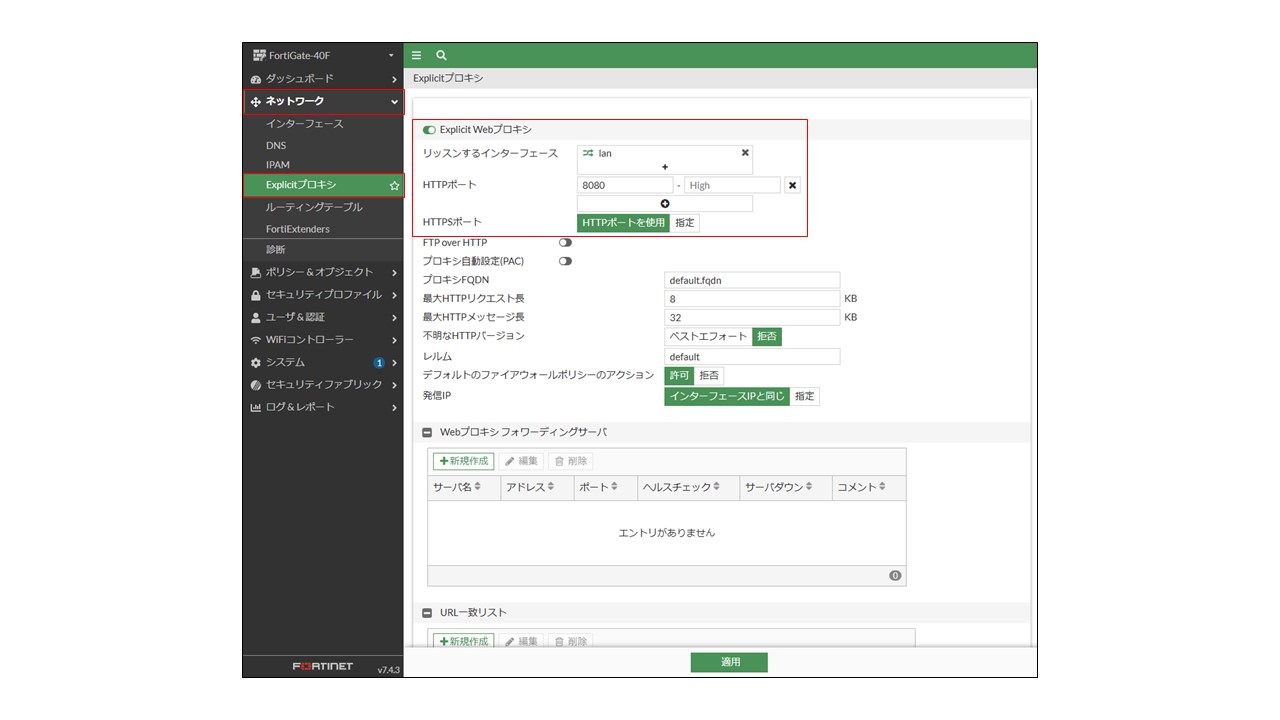

Proxy Serverとして動作させるManagement portでExplicit proxyの設定が有効であることを確認できましたので、ネットワーク > Explicitプロキシ よりProxyの設定を行っていきます。

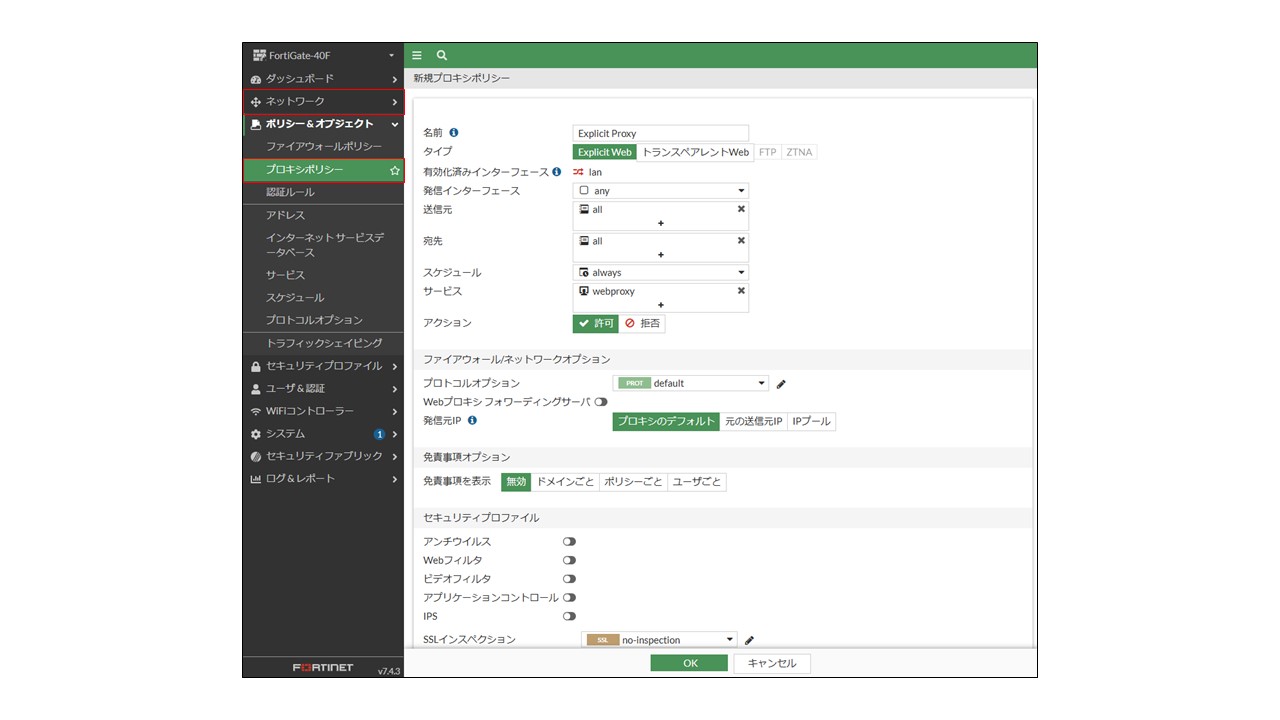

続きまして、Proxy policyの設定を行います。
ポリシー＆オブジェクト > プロキシポリシー よりFirewall policyの設定時と同様に、
発信インターフェースや送信元/宛先アドレス、サービス等を設定していきます。
※Transparent modeでの運用時の場合は、発信インターフェースは "any" でお願いいたします。

これにてFortiGate側の設定は終了です。

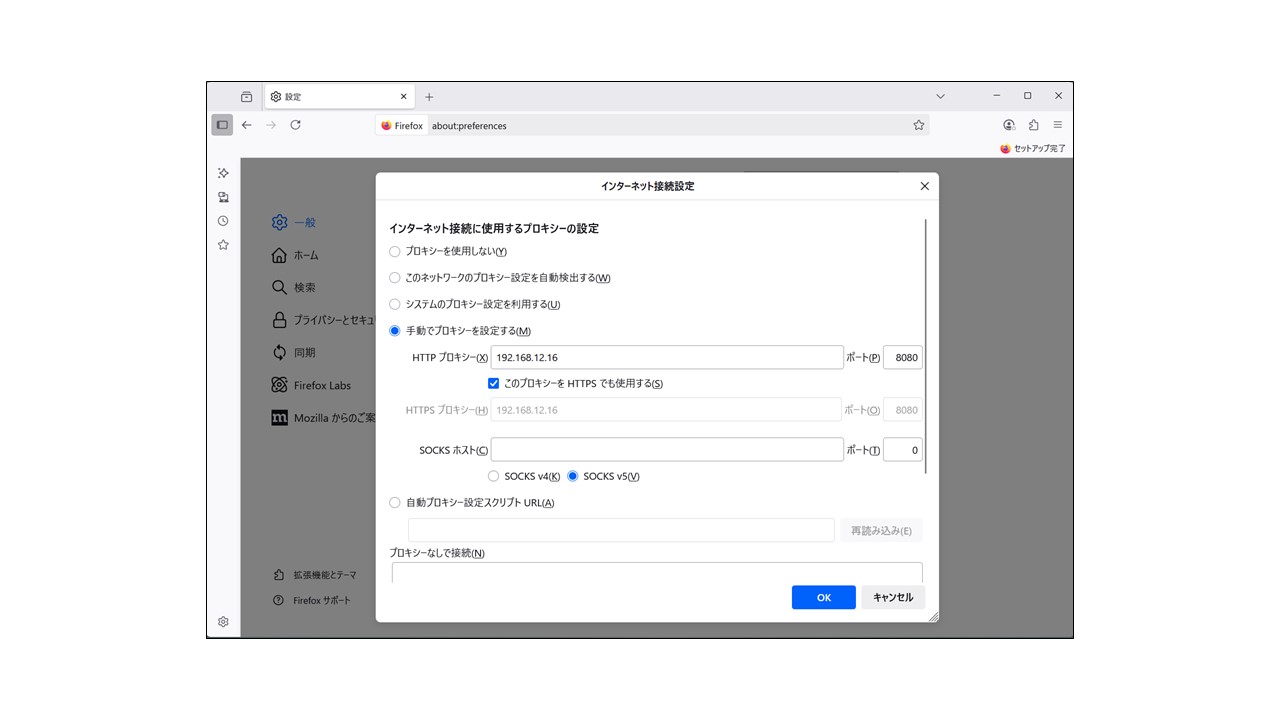

最後にブラウザ側でProxy Serverの設定をしていきます。
リッスンするIPアドレスとリッスンポートを入力して設定を保存します。

4. 動作確認

FortiGateがTransparent modeで動作している状態で、Proxy Serverとして稼働しているかどうかを
確認していきます。

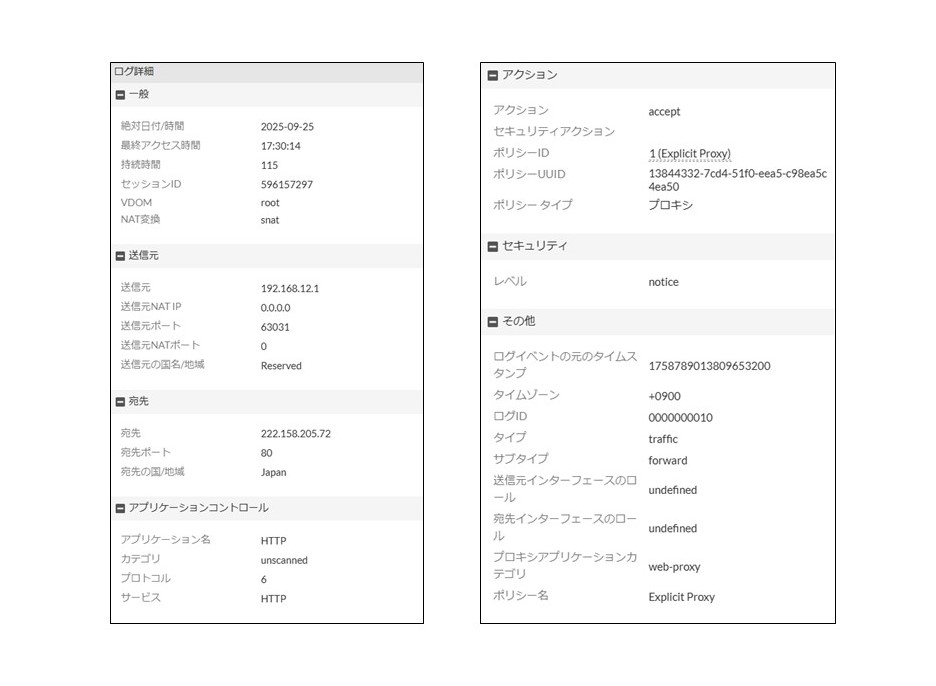

HTTPサイトにアクセスして、FortiGate上でアクセスログを確認します。

Proxy policyを通過して通信ができていることを確認できました。

5. まとめ

皆さま、いかがでしたでしょうか。
今回はTransparent modeで運用しているFortiGateでExplicit proxyを利用可能であるかを
検証いたしました。
ネットワークの安定性を確保しつつ、強固なセキュリティを築きたいというシーンで利用できるかと
思いますので、ぜひご参考にしていただけますと幸いです。
