みなさま、こんにちは。

SB C&SでVMware SD-WAN by VeloCloudの製品担当をしている、平田と申します。

このブログでは、「VMware SD-WAN by VeloCloudのEditionの違い」について、ご説明いたします。

　※過去の記事はこちらから！

• VMware SD-WAN by VeloCloudの概要を知る
• VMware SD-WAN by VeloCloudで実現するオーバーレイネットワーク

■はじめに

VMware SD-WANのセールスサポートをしている中で、お客様からライセンスの選定について、

「３つのEditionがあるが、どう違うのか」「こういうことをしたいのだが、どのEditionを選定すればよいのか」など、ご質問を受けることがあります。

製品紹介のサイトにEdition別の機能を示す表がありますが、記載されている機能が不明のため何が違うのか解らない、という声だと思います。

今回は、Editionの差がある機能を簡単に説明し、その違いをご紹介します。

比較するEditionですが、VMware SD-WANの特徴的であるダイナミックな機能を発揮できる、Enterprise、Premium サブスクリプション を比較して、ご説明していきます。

■Enterprise、PremiumのEditionの差

VMware SD-WANは様々な展開シナリオに対応するため、3つのサブスクリプション エディションをご用意しています。

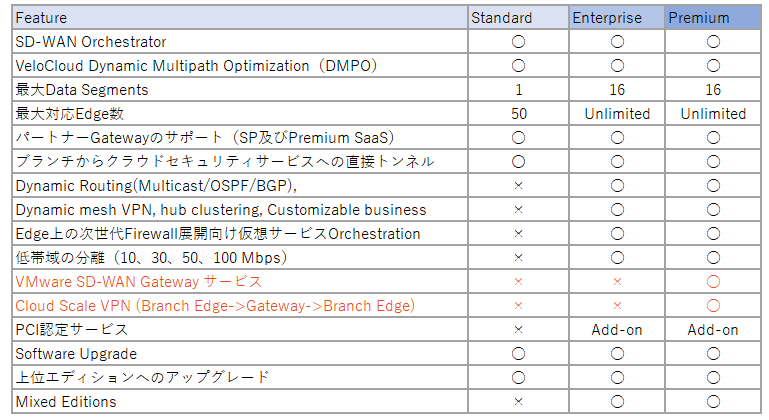

以下の表は、それぞれの機能差を表しております。

「VMware SD-WAN Gateway サービス」と「Cloud Scale VPN」です。

この差は、「VMware SD-WAN Gatewayにトラフィックを流すか」が対象となっており、

「VMware SD-WAN Gateway サービス」「Cloud Scale VPN」の項目は、共にVMware SD-WAN Gatewayにトラフィックを流す動作をします。

それでは、この2つの機能がどういったものか、見ていきましょう。

---

※補足

VMware SD-WAN GatewayはVMware SD-WAN構成要素として必須のコンポーネントです。

VMware SD-WAN Edgeを展開すると、自動的にVMware SD-WAN Gatewayとコネクションを構成されますが、

この動作は、VMware SD-WAN Controllerとしての動きとなります。

そのため、本ブログは、「VMware SD-WAN Gatewayの機能を使う」と表現はせず、

「VMware SD-WAN Gatewayにトラフィックを流すか」と表現しております。

　※詳細は、過去の投稿をご覧ください。

---

■VMware SD-WAN Gateway サービス

文字通り、VMware SD-WAN Gatewayがゲートウェイとして動作する機能です。

以下の4つの構成から各サイトに接続されます。

　※下記はWebアクセスを挙げた例のため、実際はWebアクセスに限った動作ではありません。

１．VMware SD-WAN Gatewayからインターネット接続

この接続方式ではVMware SD-WAN Gatewayからインターネットアクセスが可能です。

VMware SD-WAN Gatewayはクラウド上にあるため、拠点（VMware SD-WAN Edge）からインターネットアクセスへの通信にVMware SD-WANの回線補正技術を使うことが可能です。これにより、拠点の回線品質の影響を少なくし、ユーザエクスペリエンスを高めることができます。

この場合、Webサイトが受信するパケットのSource IPアドレスは、VMware SD-WAN Gatewayのアドレスになります。

２．レガシールータとのVPN接続

一般的なVPNルータとVMware SD-WANを接続する場合、VMware SD-WANではNon-VeloCloud Site（略してNVS）接続とされ、以下の図のように、VMware SD-WAN GatewayとIPSecVPNを構成します。

VMware SD-WAN GatewayにVPN接続の対向設定する際、一部のVPNルータ用のサンプル設定を出力することができます。

３．クラウドセキュリティサービスとの接続

クラウドセキュリティサービスを利用する場合、

以下の図のように、VMware SD-WAN GatewayとIPSecVPNを構成します。

PCからの送信されるトラフィックは、

VMware SD-WAN Edge、VMware SD-WAN Gateway、クラウドセキュリティサービスの順に経由され、保護された通信を実現することが可能となります。

　※VMware SD-WAN Edgeが直接クラウドセキュリティサービスと接続する手法もあります。

４．Azure Virtual WANとの接続

Azure Virtual WANとの接続ですが、、

　※事前にAzure側の準備が必要です。

■Cloud Scale VPN

Cloud Scale VPNとは、Cloud VPNのBranch to Branch VPN（拠点間VPN）で指定するHUBをVMware SD-WAN Gatewayで構成する機能です。

VMware SD-WANでは、Branch to Branch VPNを構成する場合、

下記の2つの構成から選択します。

「HUBを使用する構成」では、お客様のVMware SD-WAN Edgeの中からHUBを選定します。

VMware SD-WANにおけるHUBは、一般的なインターネットVPNで利用するHUBと同じデメリットが生じ、下記のような対策を検討する必要があります。

• HUBは拠点数分のVPN接続が必要となるため、高スペック機器が必要
• HUBはダウンするとVPN接続ができないため、可用性が必要
• トラフィックが集中するため、広帯域が必要

対して、「VMware SD-WAN Gatewayを使用する構成（Cloud Scale VPN）」の場合、

VMware SD-WAN GatewayがHUBとして働くため、HUBのデメリットをVMware SD-WAN Gatewayに負担させることができます。

よってお客様は、HUBのデメリットを考慮する必要がなくなります。

なお、VMware SD-WANでは、Dynamic Branch to Branch VPN、いわゆるメッシュ構成を構成することも可能です。

一般的にメッシュ構成のトポロジーでは、HUBは不要となりますが、VMware SD-WANの場合、Initial TrafficがHUB経由となるため、HUBが不必要とはなりません。

■さいごに

今回はEnterprise、PremiumのEditionの差となる、２つの機能「VMware SD-WAN Gateway サービス」と「Cloud Scale VPN」をご紹介しました。

Premiumサブスクリプションは、VMware SD-WAN Gatewayを利用することができるため、大変便利になることがご理解頂けたかと思います。

「VMware SD-WAN以外のサイトと接続する」や「HUB機能はサービスで提供する」といった場合、Premiumサブスクリプションを必要とするケースが多いと思います。

※本記事内にある「VMware SD-WAN Gateway サービス」-「２．レガシールータとのVPN接続」の構成のみ、EnterpriseサブスクリプションにNVSオプションをアドオンし、利用することができます。

引き続き様々な視点からVMware SD-WANの優位性や魅力をお伝えしてまいりますので、他の記事にもご期待ください。
