Monitoring＞Network Dashboard

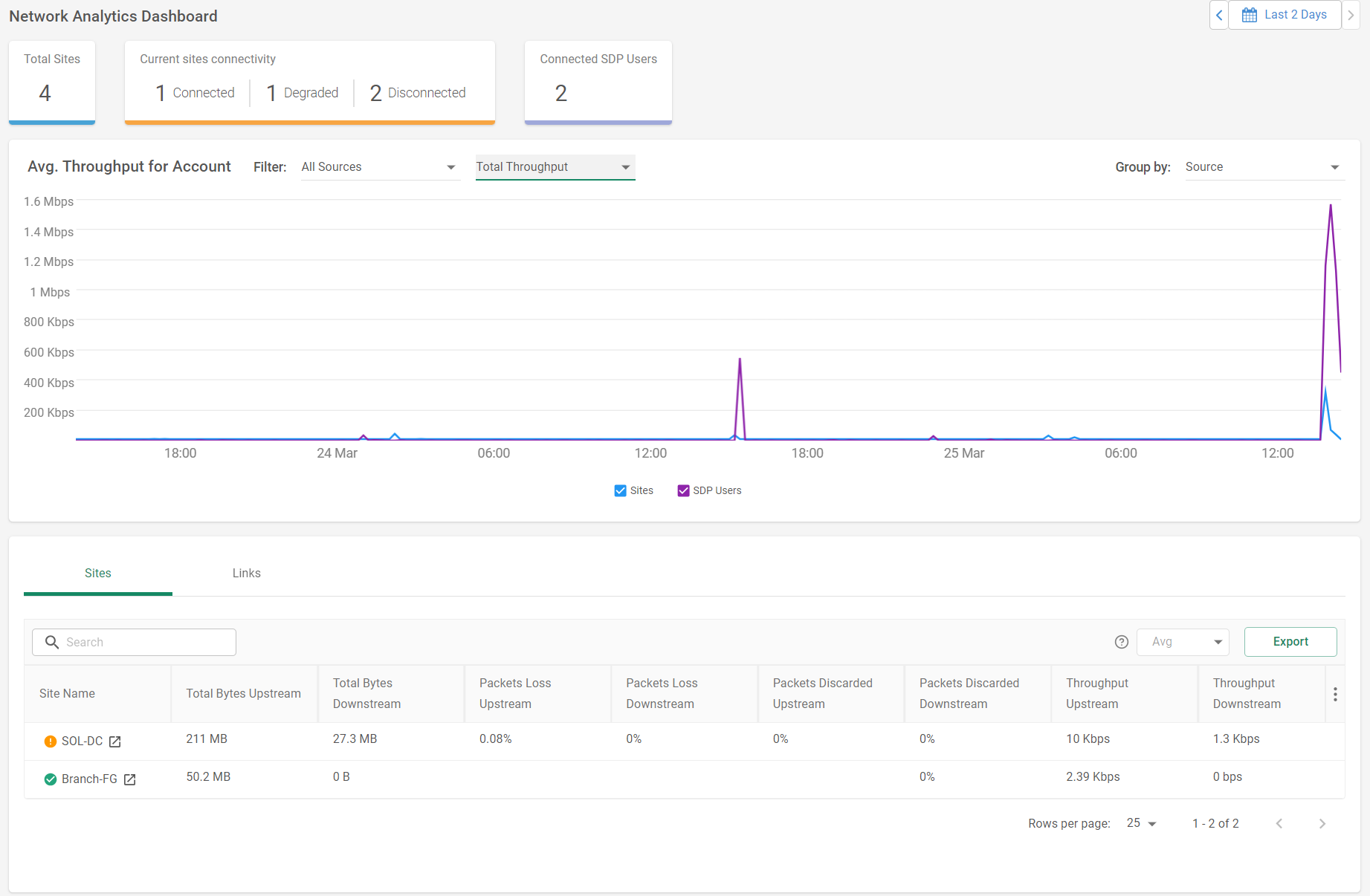

こちらでは、ネットワーク ダッシュボードでは、ネットワーク全体のサイトとリンクのデータを表示および分析できます。

主に、下記のような用途で用いられます。

■帯域幅の使用傾向の分析

■通信負荷の高いサイトの特定

■Socketごとや接続WAN回線のパケットロスやパケットドロップの把握

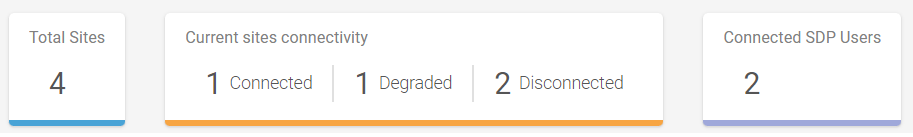

上段には、サイト数の合計、そのサイトの状態、CATOクライアントからの接続数が表示されます。

Connected：Socketが正常に接続されているサイト

Degraded：WANは接続されており、CATOクラウド側からは確認できるが、LANが接続断などデグレしている状態

Disconnected：CATOクラウドから切断されているサイト（Socketが接続されていないなど）

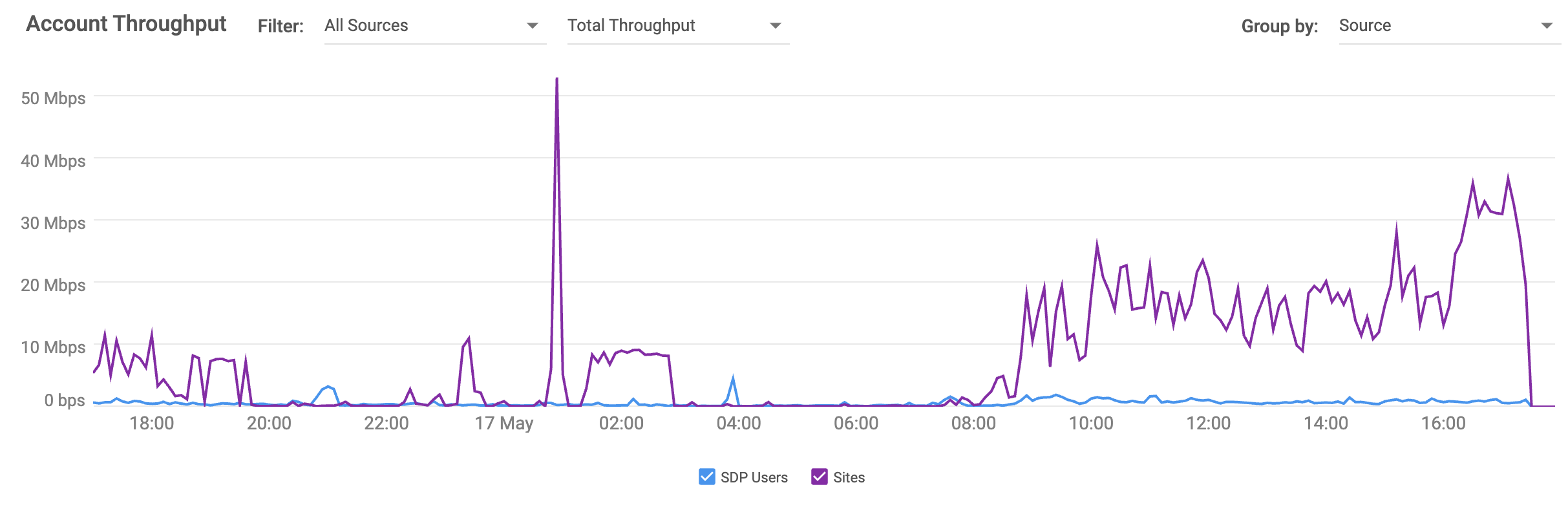

中段には、Socketが設置されているサイト全体とCatoクラアインと全体の平均的なスループットが表示されます。

フィルターでは、トータルスループット、アップストリーム、ダウンストリームを選択し、個別に確認することも可能です。

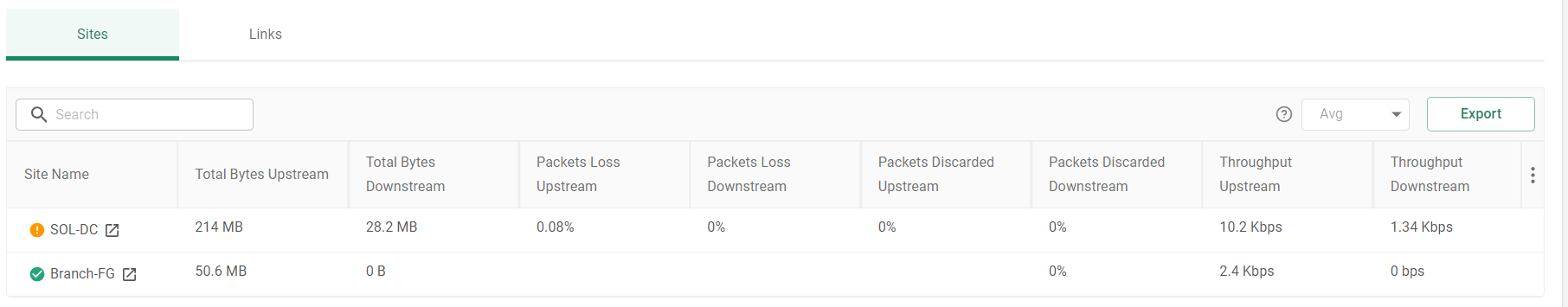

下段は接続されている各サイト（Socket設置個所）の状況が確認できます。

トータルのトラフィック量、パケットロス率、パケット廃棄率、スループットなどが確認できます。

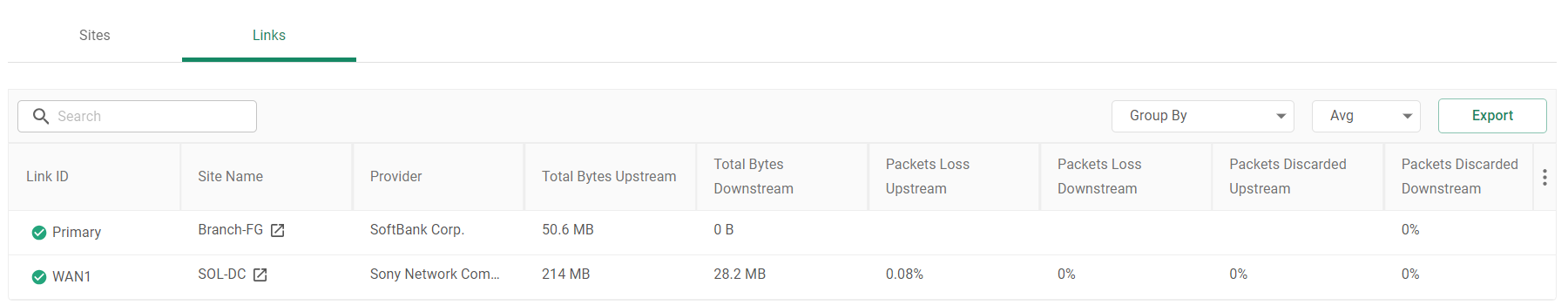

また、「Links」タブをクリックするとことで、各Socketに接続されているWAN回線の状況も確認できます。

こちらも、サイト同様に回線ごとをのトラフィック量、パケットロス率、パケット廃棄率が確認できます。
