SB C&Sで仮想化製品のプリセールスエンジニアとして活動している、平田と申します。

前回の記事では、VMware Live Recoveryの概要やVMware Live Site Recovery利用時のコンポーネントなどについてご紹介いたしました。

VMware Live Recoveryのご紹介～VLSRとSRMの違いを解説～

今回は、VMware Site Recovery Managerの後継製品である、VMware Live RecoveryのVMware Live Site Recoveryのライセンス適用方法についてご紹介いたします。

はじめに

VMware Live Site Recovery（VLSR）はVMware Site Recovery Manager（SRM）の後継製品として提供されており、基本的には従来製品と同じ機能を有しており、使い勝手や必要なスキルは変わらずにご利用いただけます。

しかしながら、ライセンス面では大きく変化されており、ライセンス適用の方法については下記の通りに変化がありました。

<VMware Live Site Recovery（VLSR）のライセンス適用方法>
●オフラインライセンスキーを適用する方式
　または
●VMware Cloud Servicesのアカウントと紐付ける方式

上記の様に、VLSRでは従来のSRMとライセンス適用方法が異なります。

本記事では"オフラインライセンスキーを適用する方式"「オフラインアクティベーション」と
"VMware Cloud Servicesのアカウントと紐付ける方式"「オンラインアクティベーション」のそれぞれの手順についてご紹介していきます。

　※オフラインアクティベーションは、リリース9.0.2以降の機能になります

VMware Live Site Recoveryのアクティベーション

VLSRの構成

ご説明にあたり、下記の構成が組まれている前提になります。

保護サイトおよびリカバリサイト
- vSphere環境（vCenter Server、ESXiなど）
- vSphere Replication
- インターネット接続環境（DNS、プロキシサーバーなど）
  - VLSRにおいてデプロイする仮想アプライアンスはSRMと呼称されております
  - VMware Site Recovery Managerの略称と混在するため、本記事ではVLSRにてデプロイする仮想アプライアンスを"SRM（VLSR版）"と記載しております

インターネット（クラウドサービス）
- VMware Live Recovery Global Console（VMware Cloud Services）

※本手順では、各コンソールUIを操作するため、画像の右上に操作するUIのアイコンを配置しております。

アクティベーションまでの流れ

上記の構成から、SRM（VLSR版）のデプロイ及びvCenter Serverとの関連付け（保護サイト、リカバリサイトの双方で実施）を行い、その後オフラインアクティベーションとオンラインアクティベーションによって手順が変わってきます。

・オフラインアクティベーションの場合
VMware Live Recovery Global Consoleから、オフラインライセンス用のライセンスキーをユーザー自身で発行する必要があります。

　①保護サイトとリカバリサイトのSRM（VLSR版）間でサイトペアリング
　②SRM（VLSR版）からオフラインライセンス変更要求キーを生成
　③VMware Live Recovery Global Consoleからオフラインライセンスキーを発行
　④SRM（VLSR版）にオフラインライセンスキーを適用
　⑤確認

・オンラインアクティベーションの場合
SRMをVMware Live Recovery Global Consoleに接続し、そこからアクティベーションを行います。

　①SRM（VLSR版）をVMware Live Recovery Global Consoleに接続
　②SRM（VLSR版）から保護サイトとリカバリサイトでサイトペアリング
　③VMware Live Recovery Global Consoleからアクティベーション
　④確認

参考ドキュメント

本記事ではご紹介しきれない詳細条件や手順についてはVMware Live Recoveryのドキュメントをご確認ください

◆SaaS Tenant Hold and Release process（VLR注文後のVMware Cloud Servicesテナントの利用開始操作）
https://knowledge.broadcom.com/external/article/366761/saas-tenant-hold-and-release-process.html

◆Get Started with VMware Live Recovery
https://docs.vmware.com/en/VMware-Live-Recovery/services/vmware-live-recovery/GUID-F07B1C57-2495-4A39-9316-2E94129E260F.html

◆Setting Up VMware Live Site Recovery
https://docs.vmware.com/en/VMware-Live-Recovery/services/vmware-live-recovery/GUID-123C5A16-6F1B-4D49-A479-D8BBDE6D3EB2.html

◆Network Ports for VMware Live Site Recovery
https://docs.vmware.com/en/VMware-Live-Site-Recovery/9.0/vmware-live-site-recovery/GUID-499D3C83-B8FD-4D4C-AE3D-19F518A13C98.html

SRM（VLSR版）のデプロイ及びvCenter Serverとの関連付け

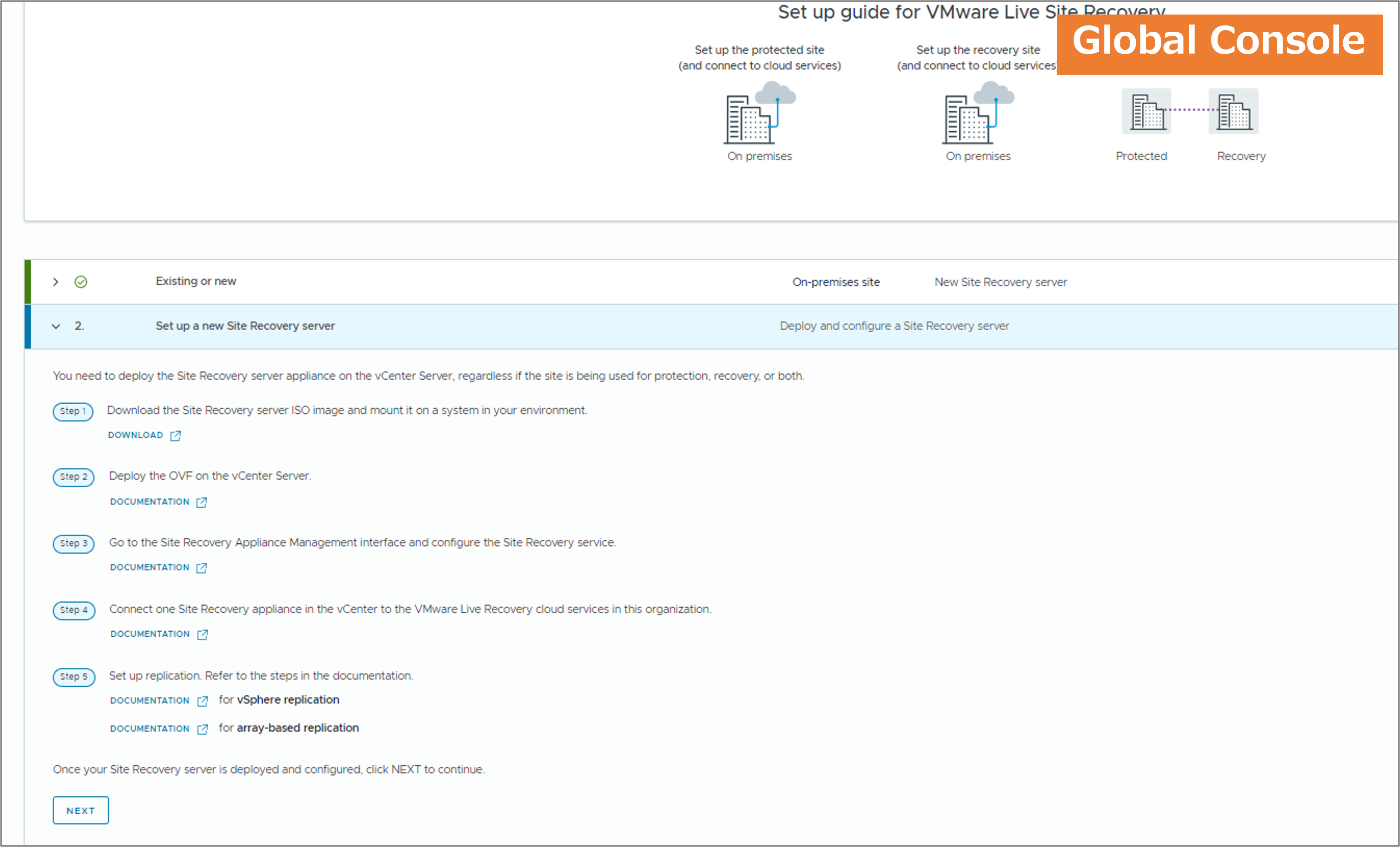

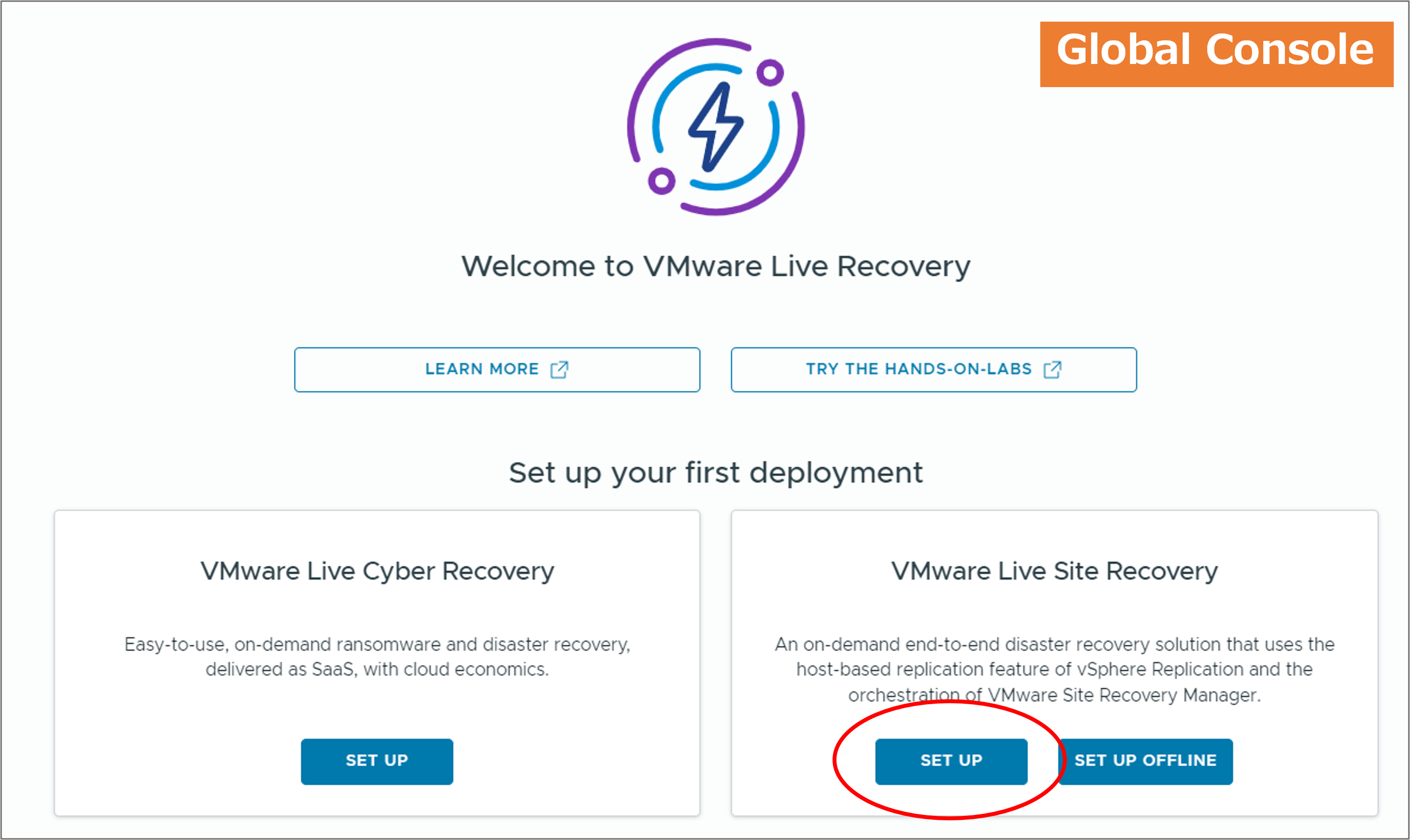

オフライン/オンラインアクティベーションの共通作業になります。SRM（VLSR版）のデプロイ方法は、VMware Live Recovery Global ConsoleのDeploymentにある"SET UP"から確認できます。デプロイの手順概要はここで確認することができ、各項目についてのドキュメントのリンクが用意されております。

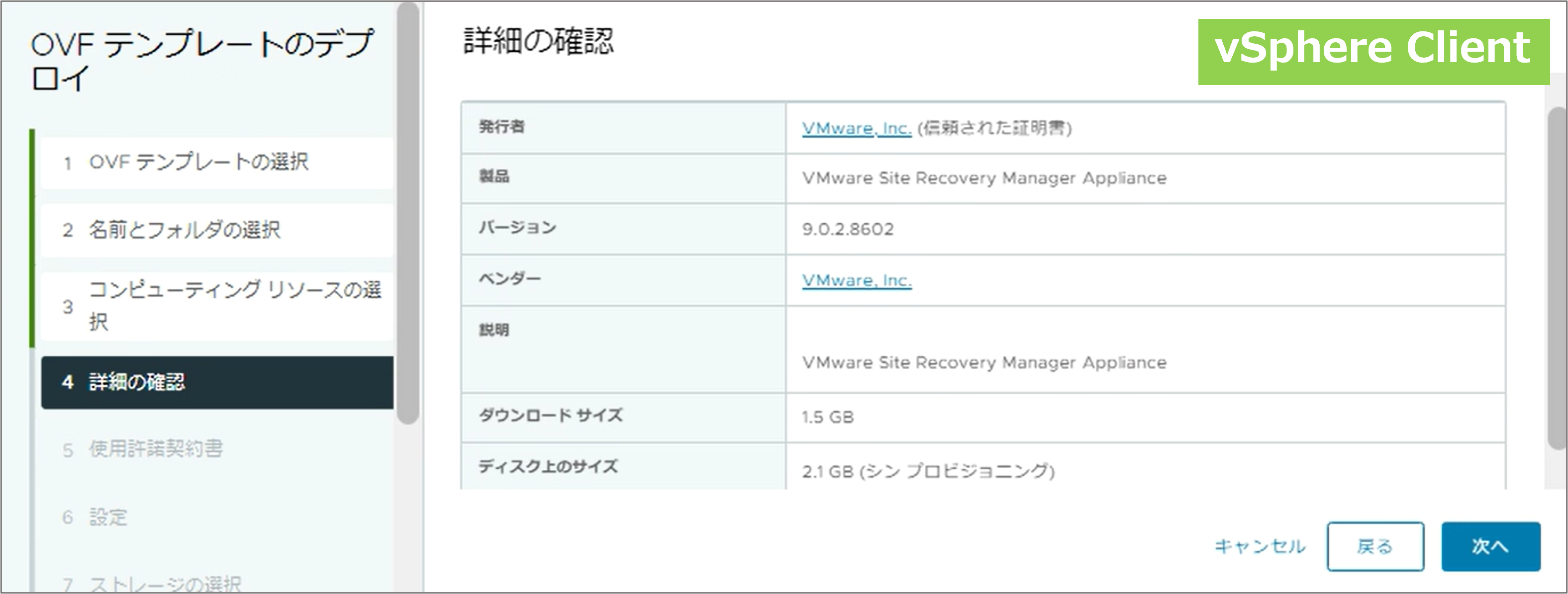

SRM（VLSR版）のOVAが含まれるISOファイルをダウンロードし、vSphere環境にデプロイします。vCenter ServerにはOVFテンプレートからデプロイするため、従来のSRMと変わらないデプロイ方法になります。必要なパラメータをセットしてデプロイします。

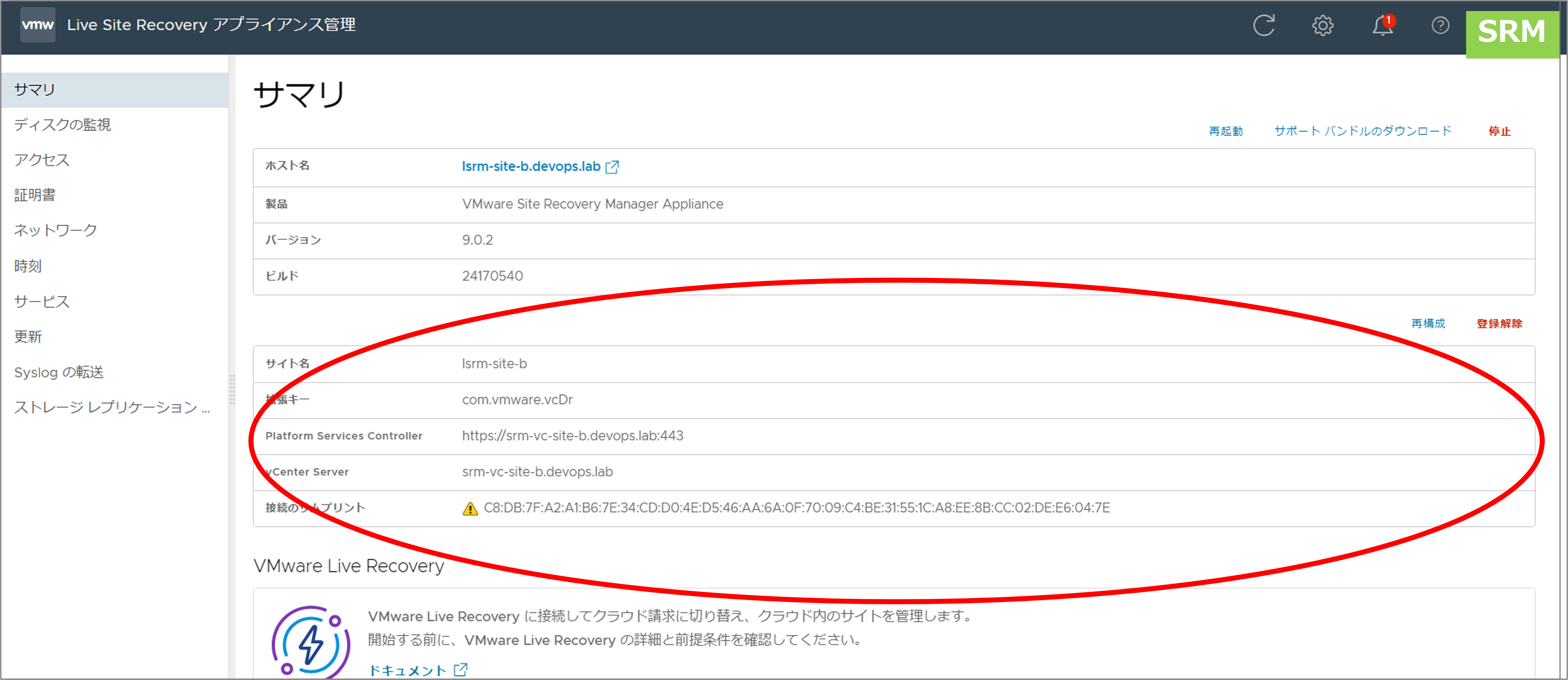

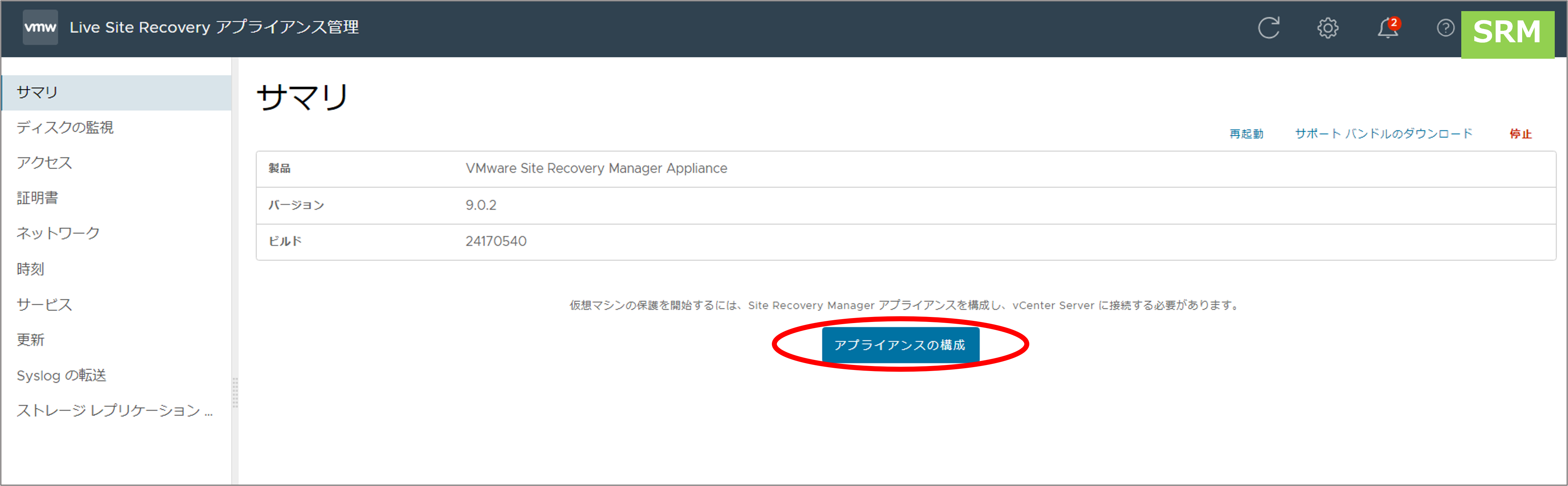

デプロイ後、SRMアプライアンスの管理画面からvCenter Serverとの関連付けを行います。

保護サイト、リカバリサイトの両方で同様に行い、SRM（VLSR版）のデプロイが完了すると下記の構成になります。

VLSRのオフラインアクティベーション

前項にある流れでオフラインアクティベーションを行います。

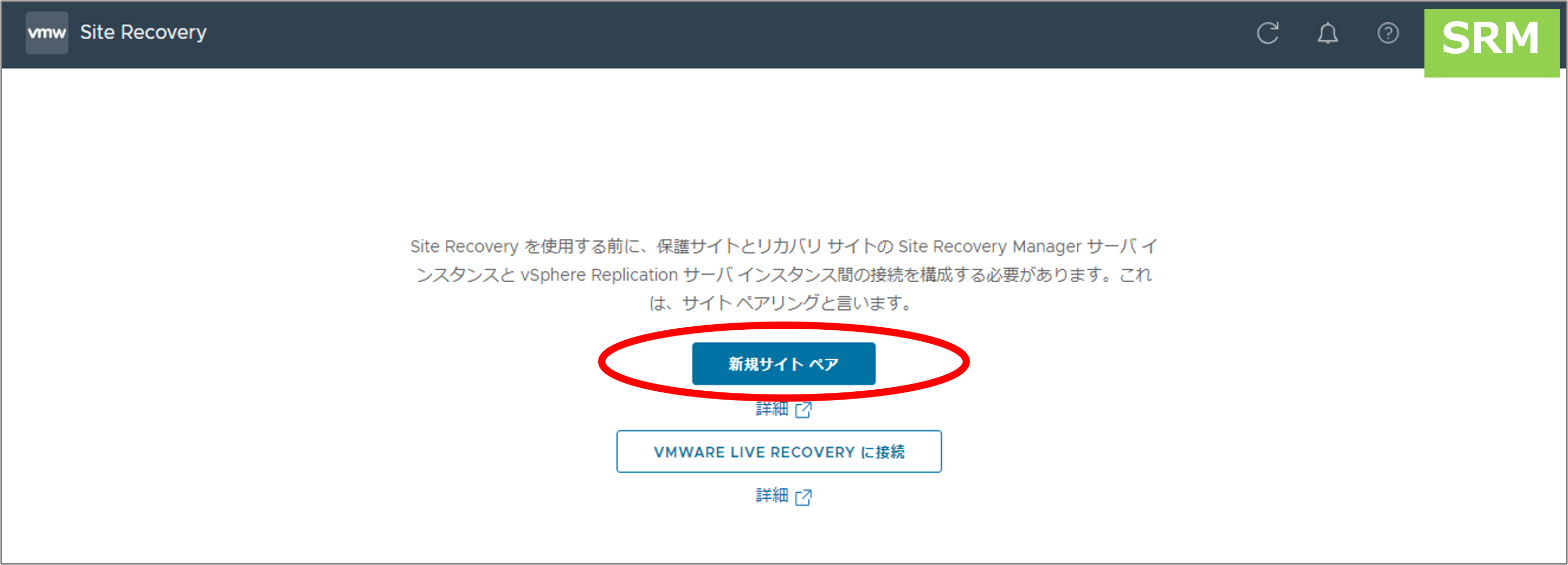

①保護サイトとリカバリサイトのSRM（VLSR版）間でサイトペアリング

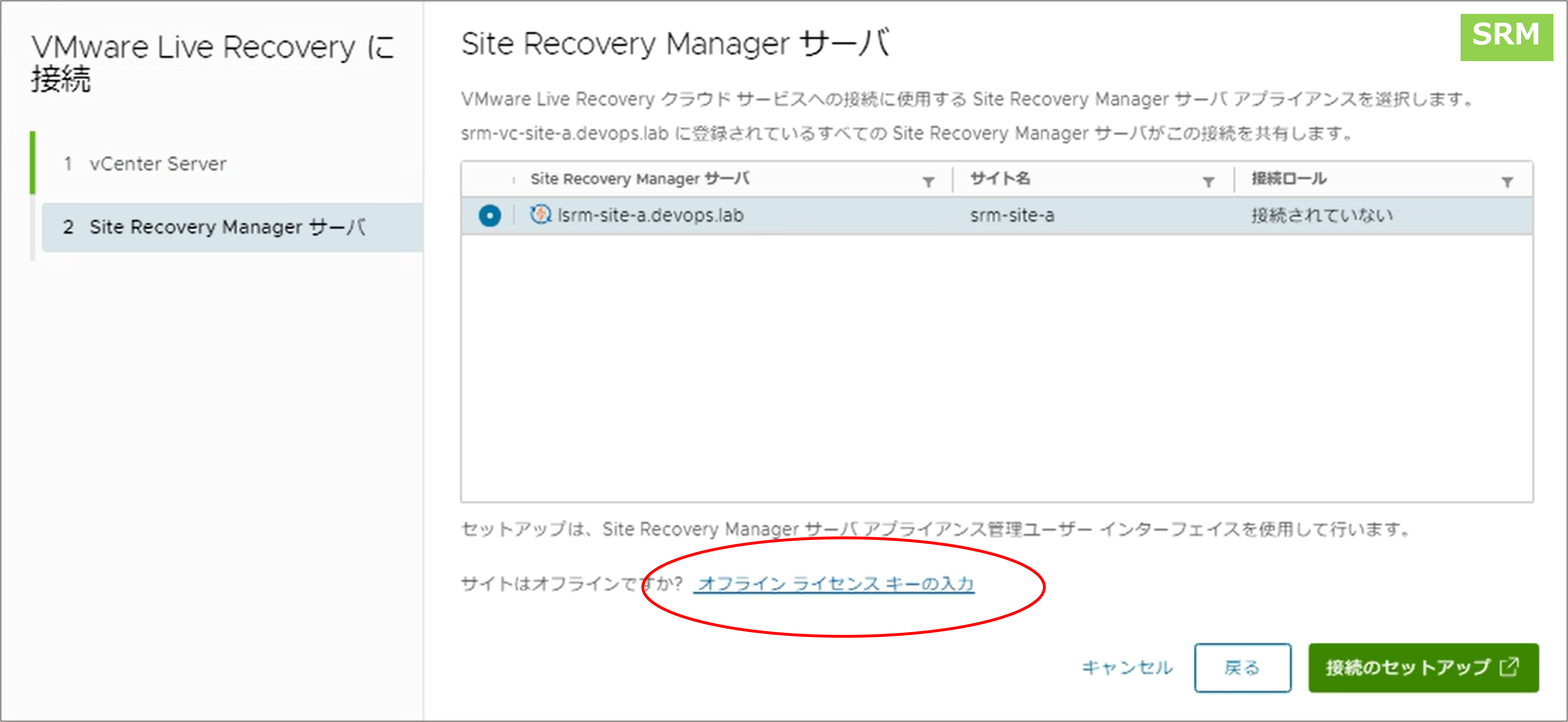

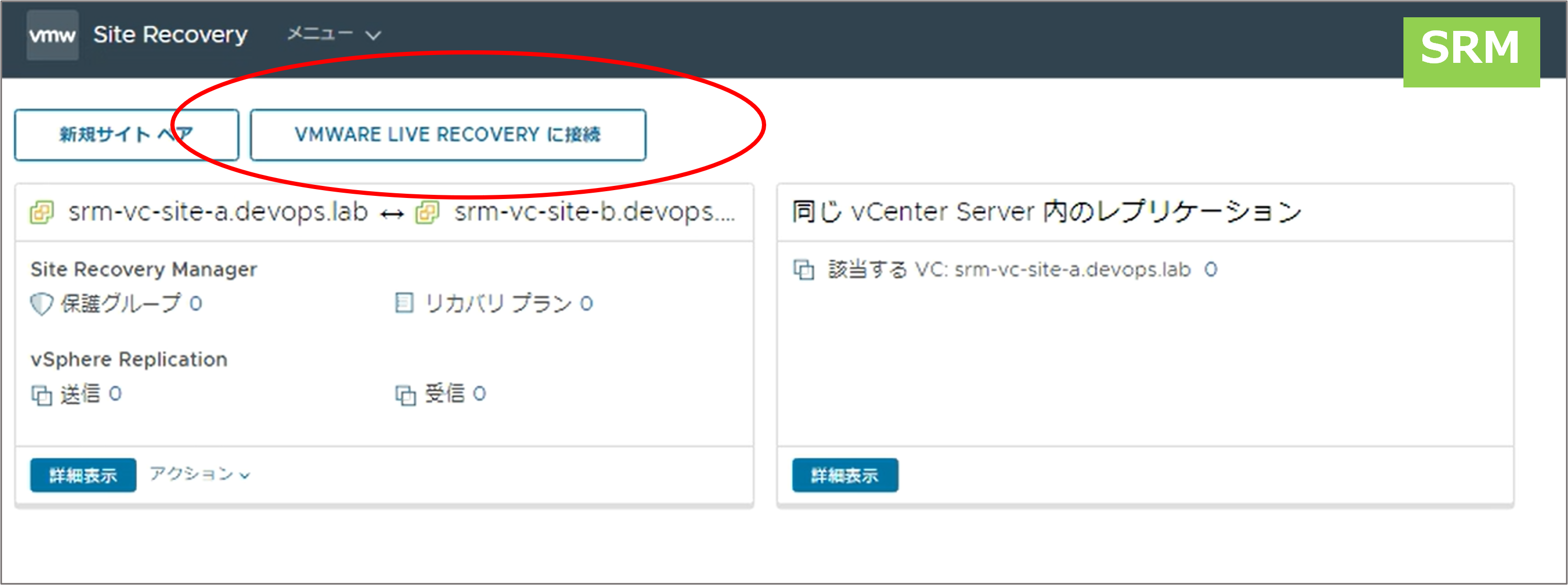

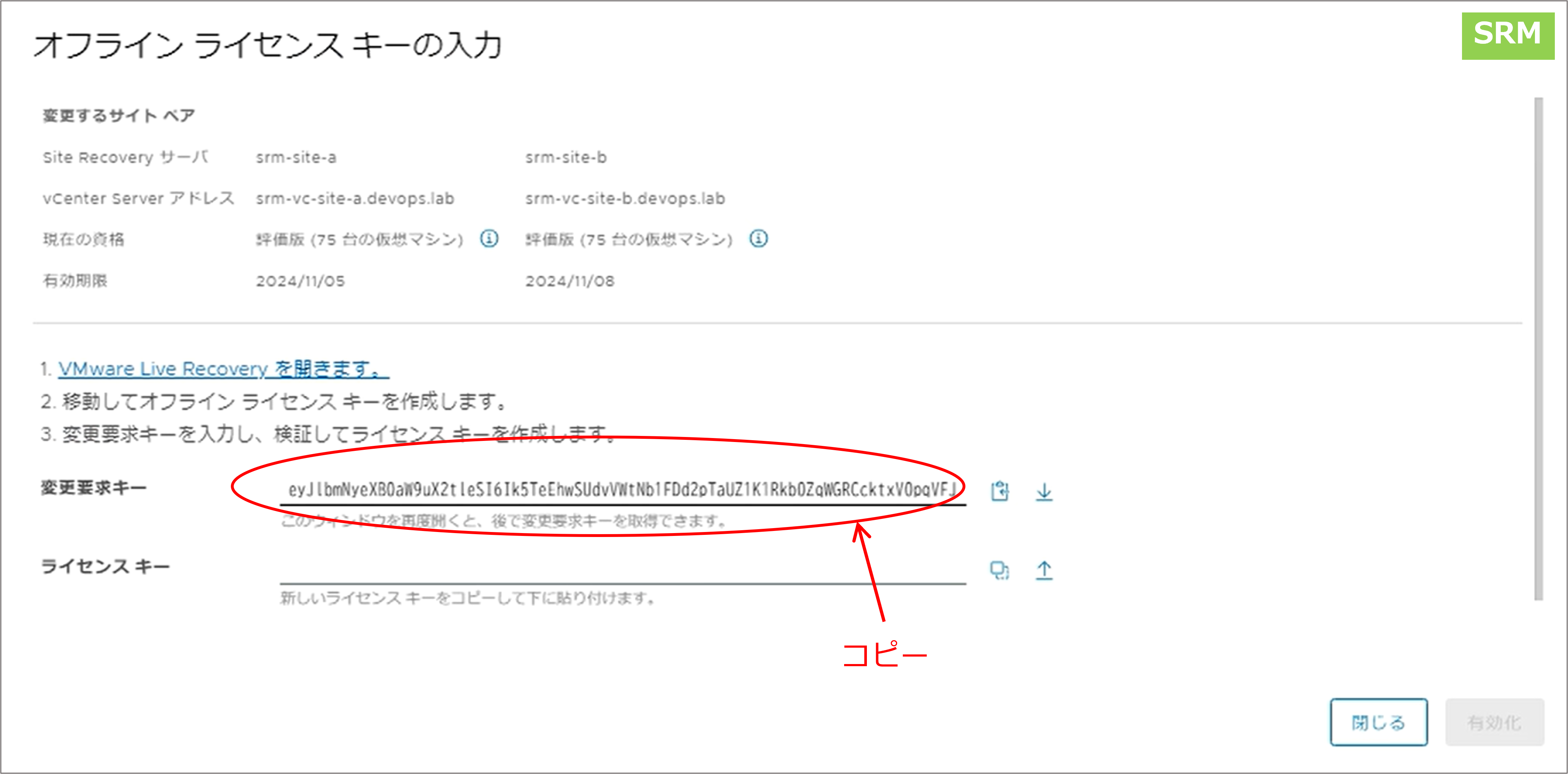

②SRM（VLSR版）からオフラインライセンス変更要求キーを生成



上記の画面を開いた状態で次の手順に進みます。

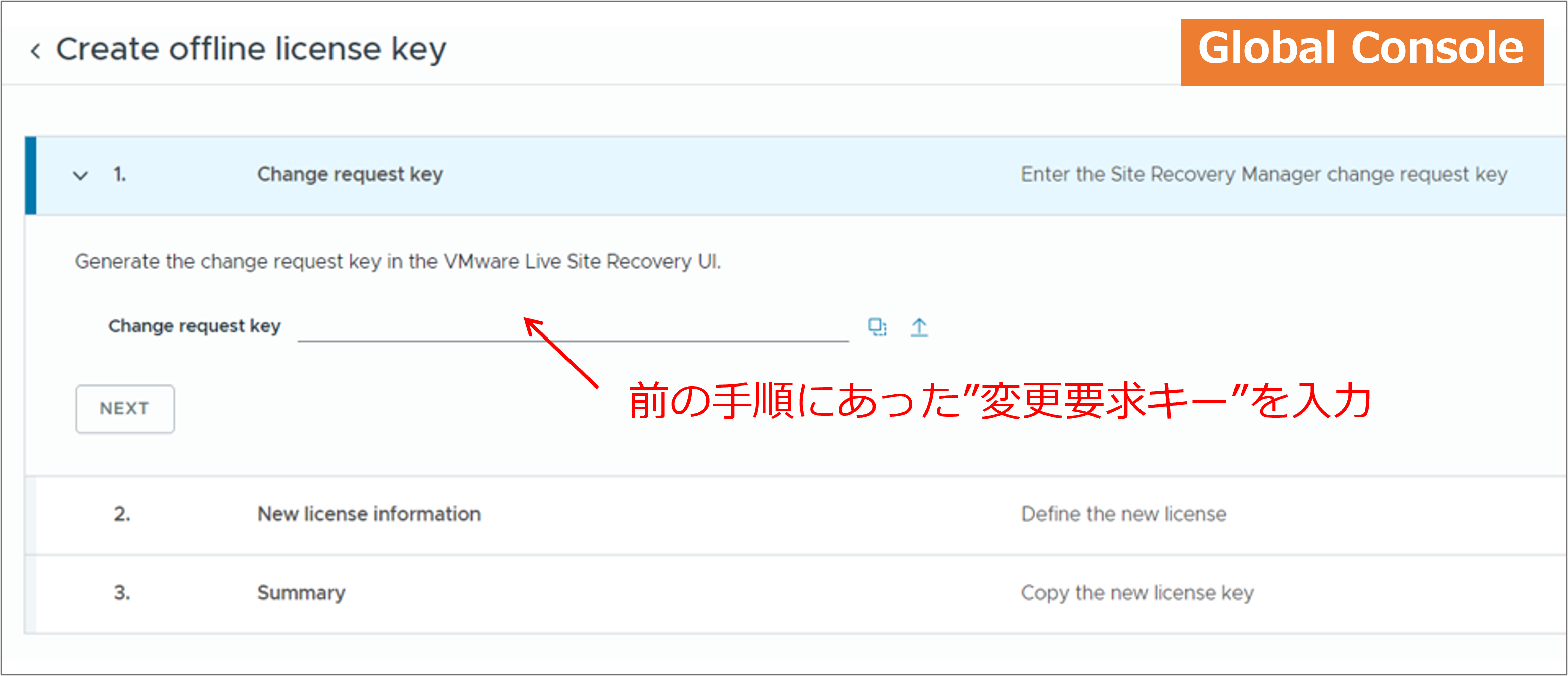

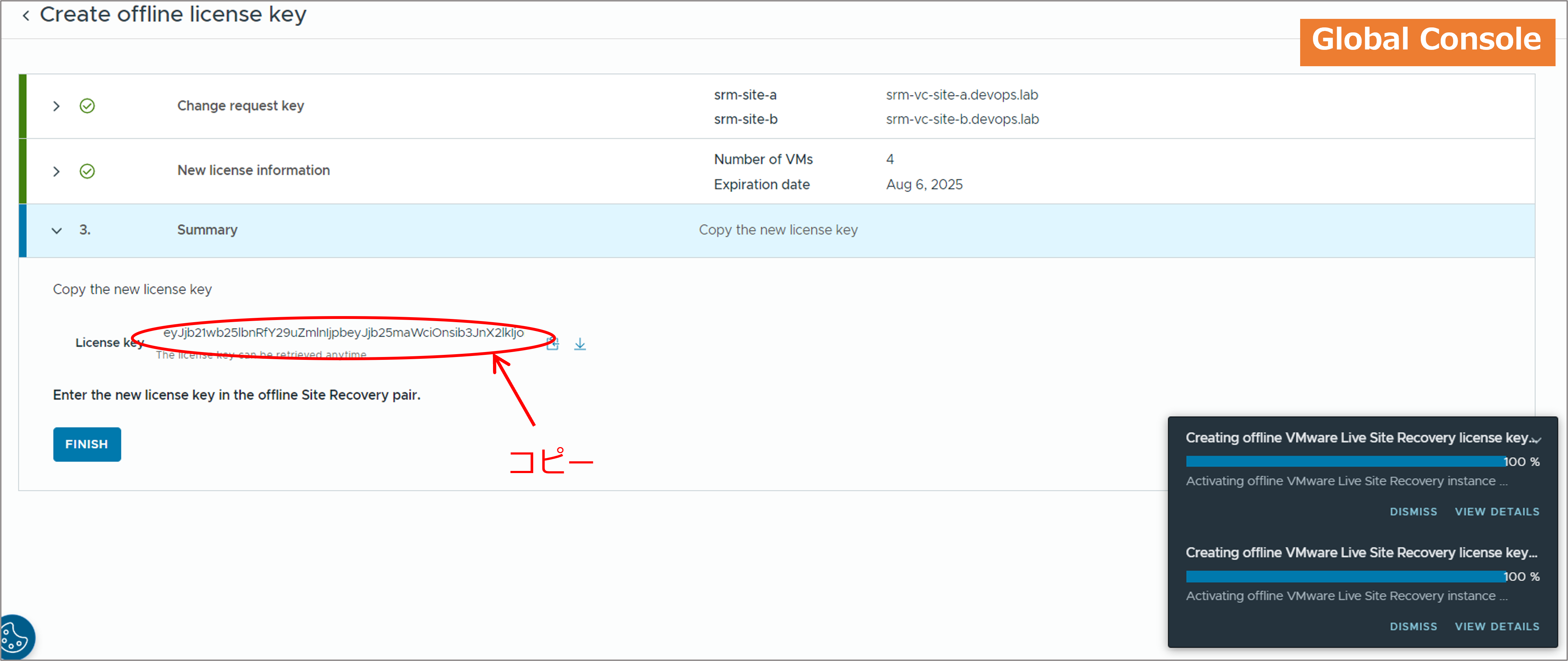

③VMware Live Recovery Global Consoleからオフラインライセンスキーを発行

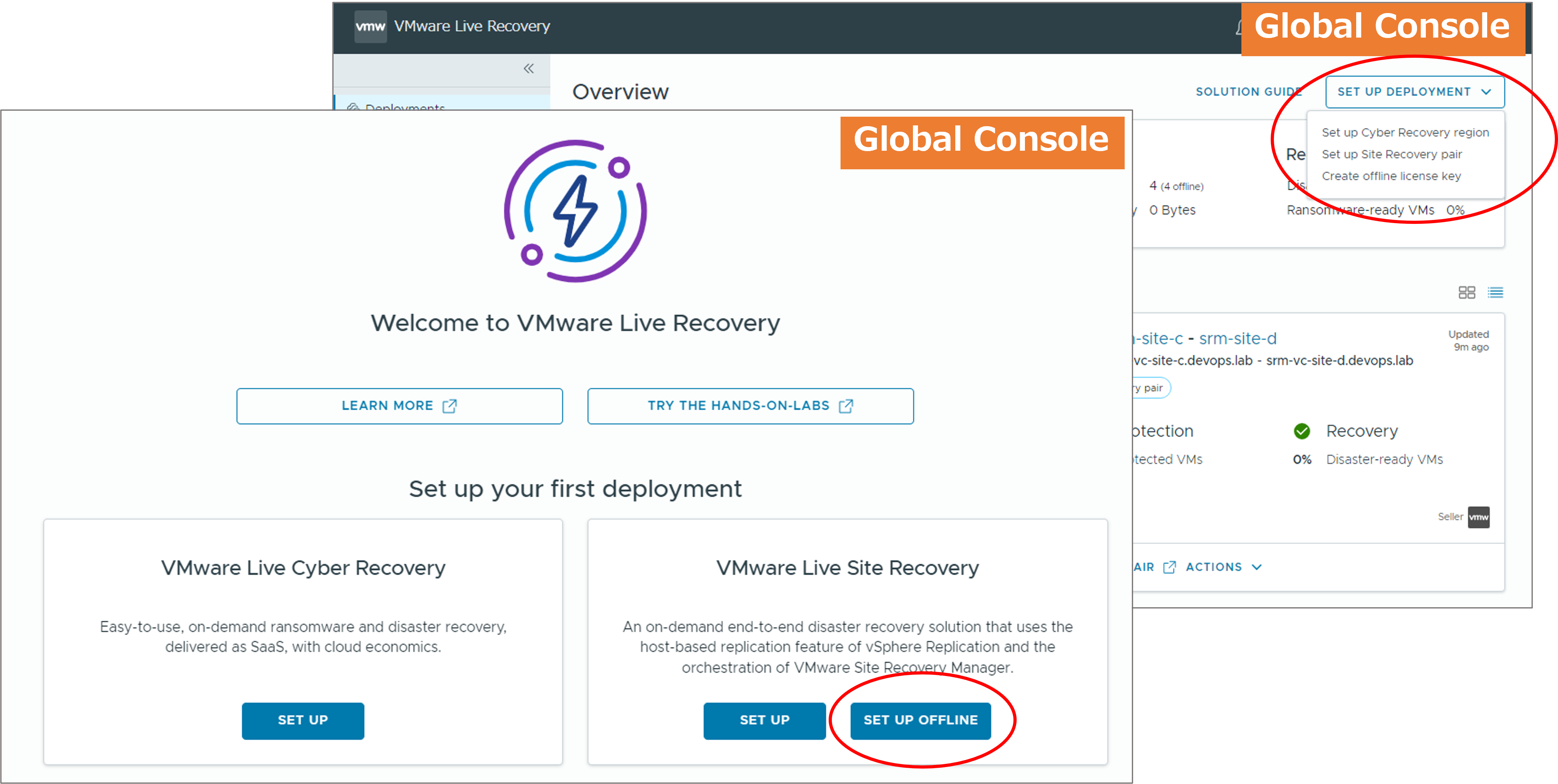

"SET UP OFFLINE"もしくは"Create offline license key"のいずれかから"Create offline license key"の画面に進みます

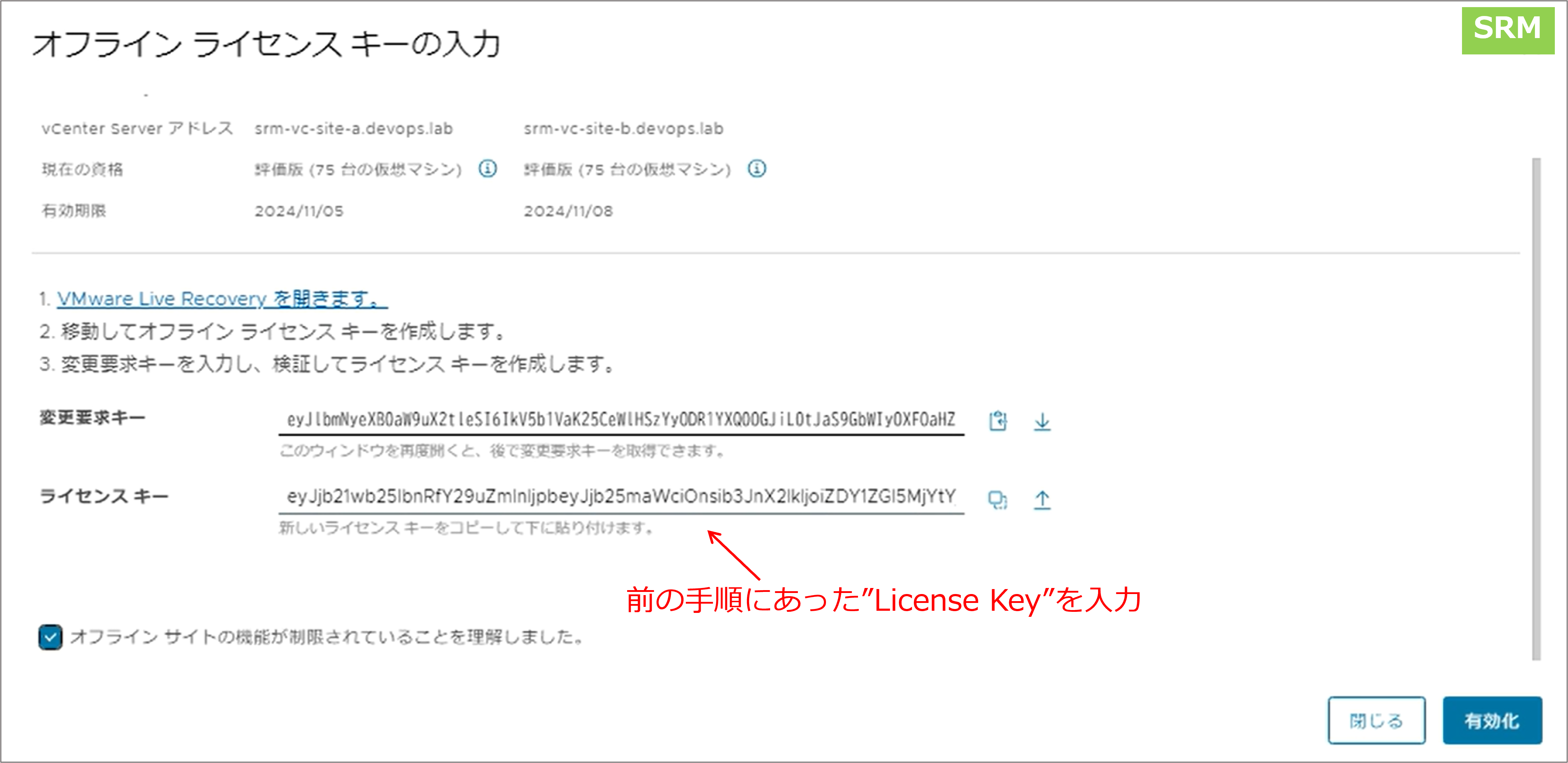

④SRM（VLSR版）にオフラインライセンスキーを適用
"②"の最後に開いた状態の画面に戻ります。

有効化することでオフラインアクティベーションが完了になります。

⑤確認

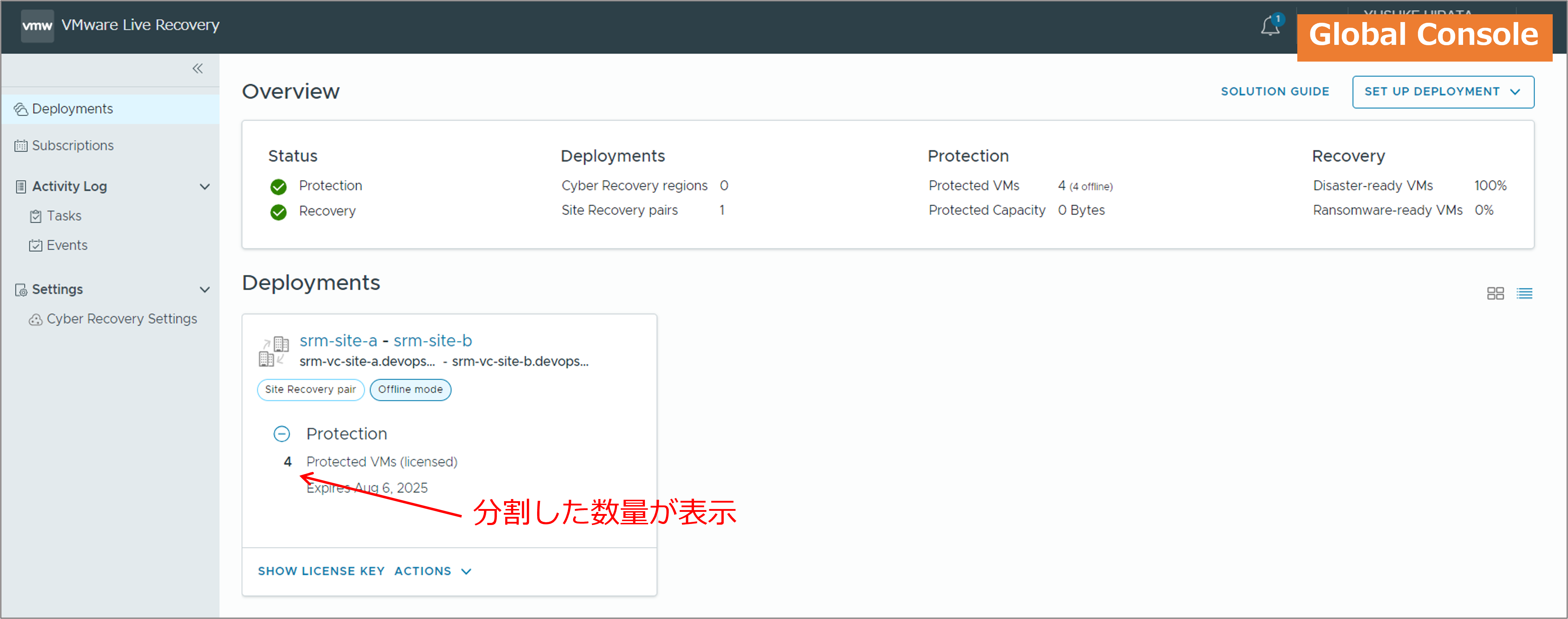

VMware Live Recovery Global ConsoleのDeploymentに適用状況が表示されます。

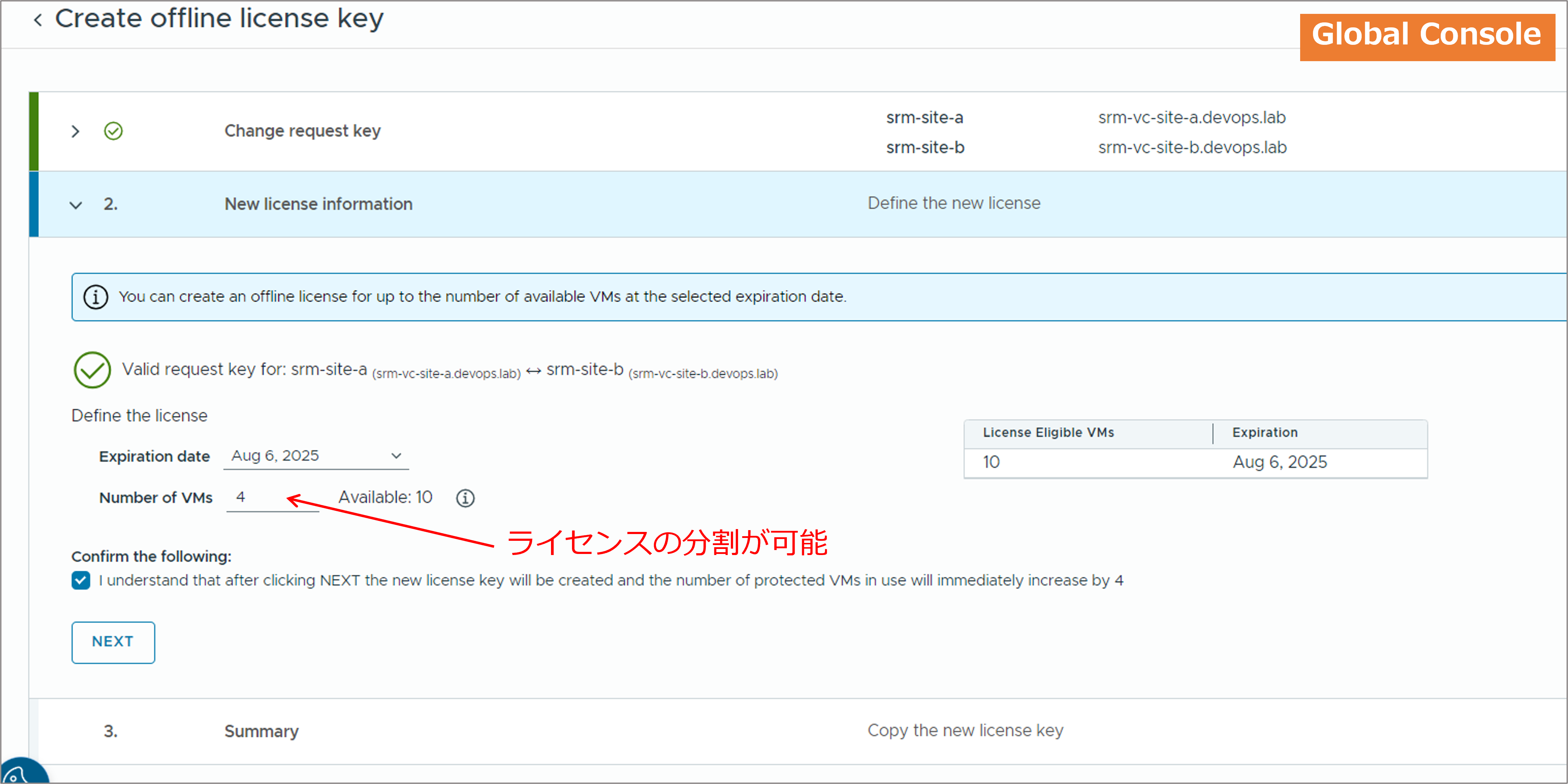

オフラインライセンス用にライセンスを分割したため、残った数を別途利用することが可能になります。

以上で、VLSRのオフラインアクティベーションは完了です。SRMが直接インターネットへ通信できない環境でも、この方式を用いることでVLSRを利用することができます。

VLSRのオンラインアクティベーション

次にオンラインアクティベーションの手順をご紹介いたします。前項にある流れでオンラインアクティベーションを行います。

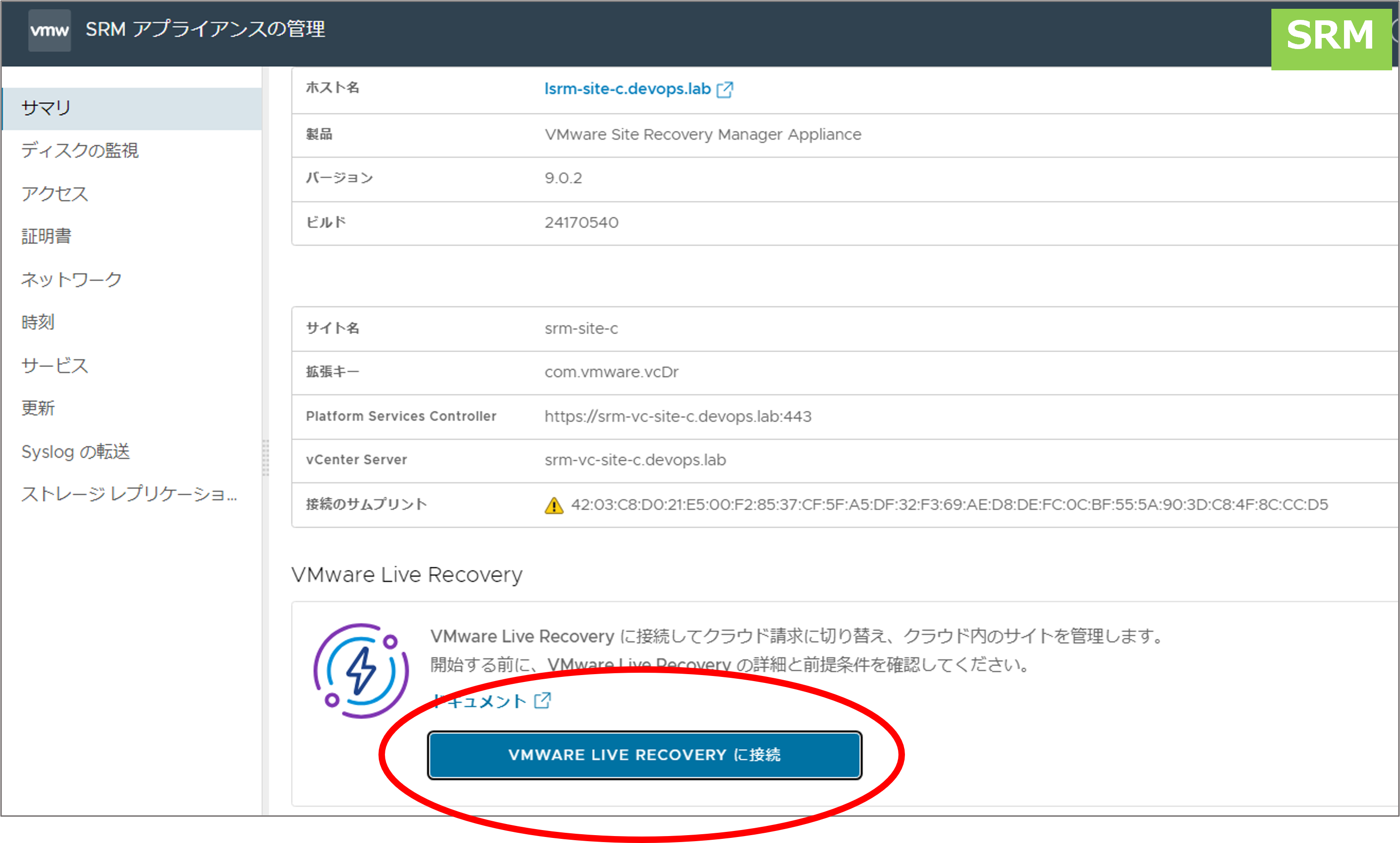

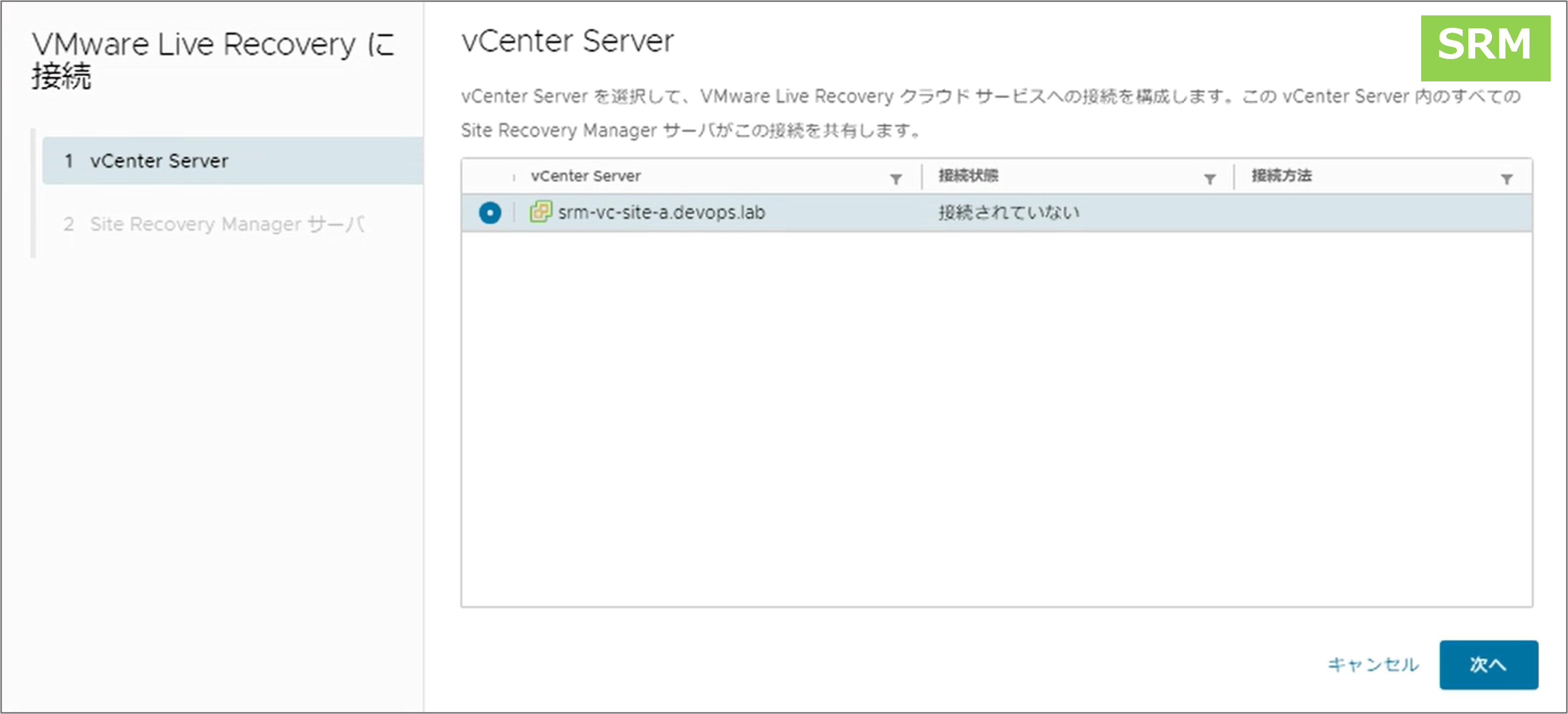

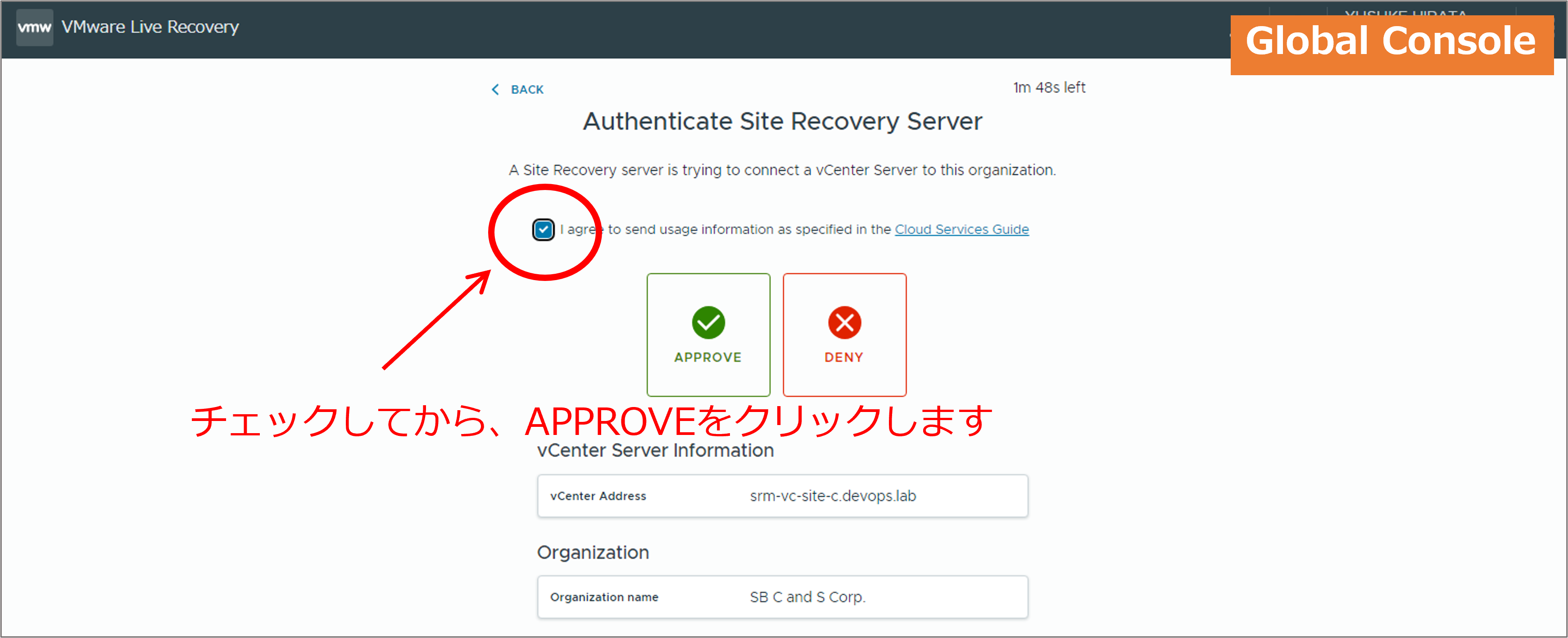

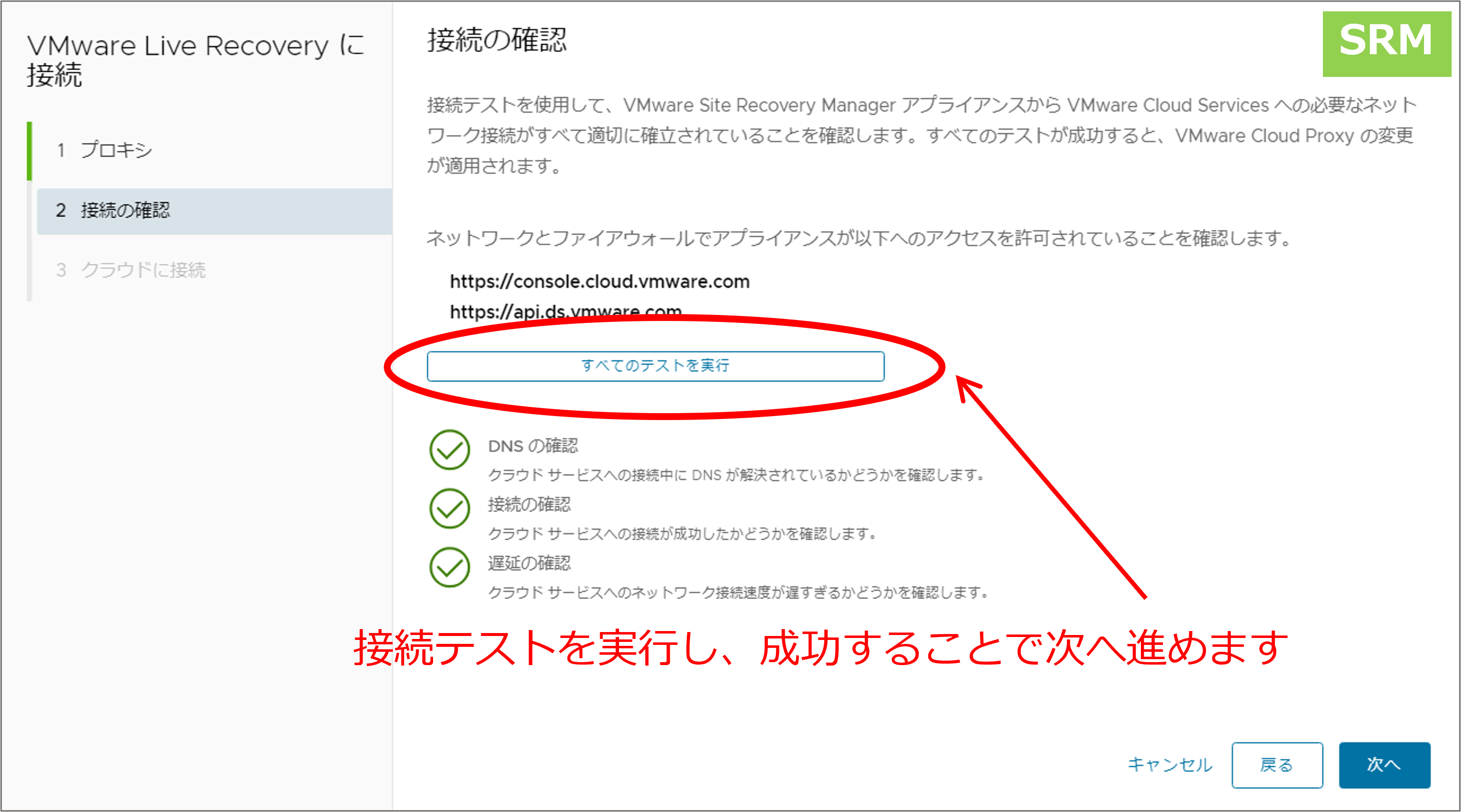

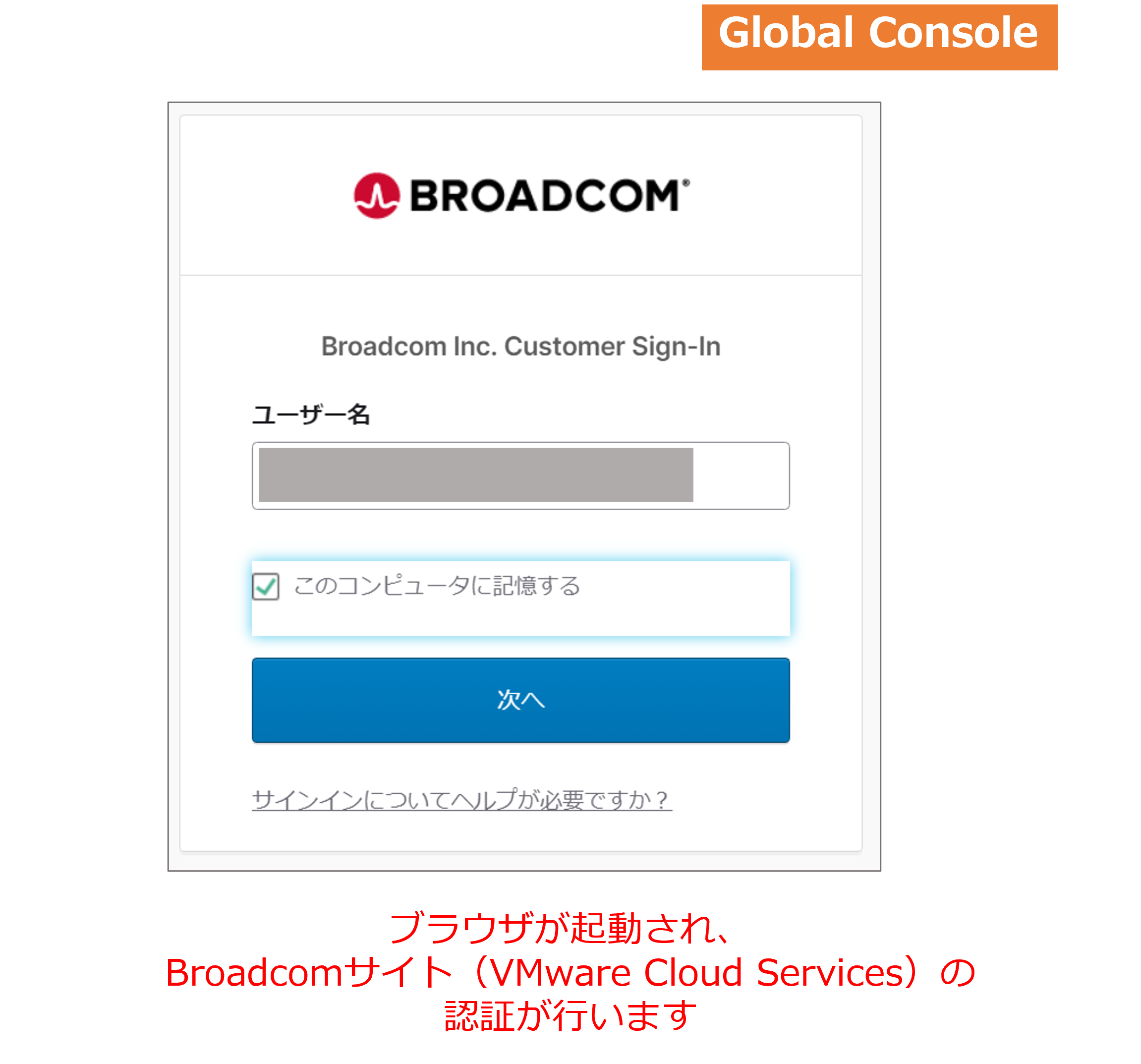

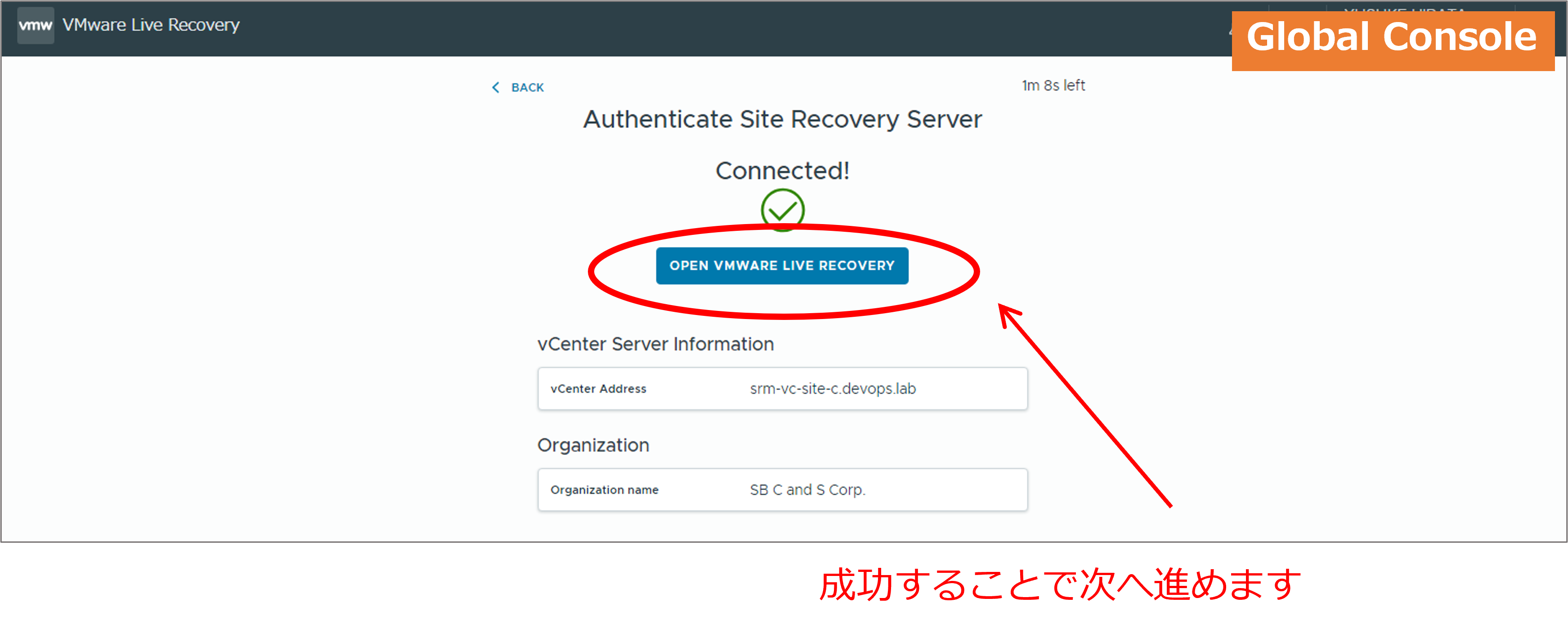

①SRM（VLSR版）をVMware Live Recovery Global Consoleに接続

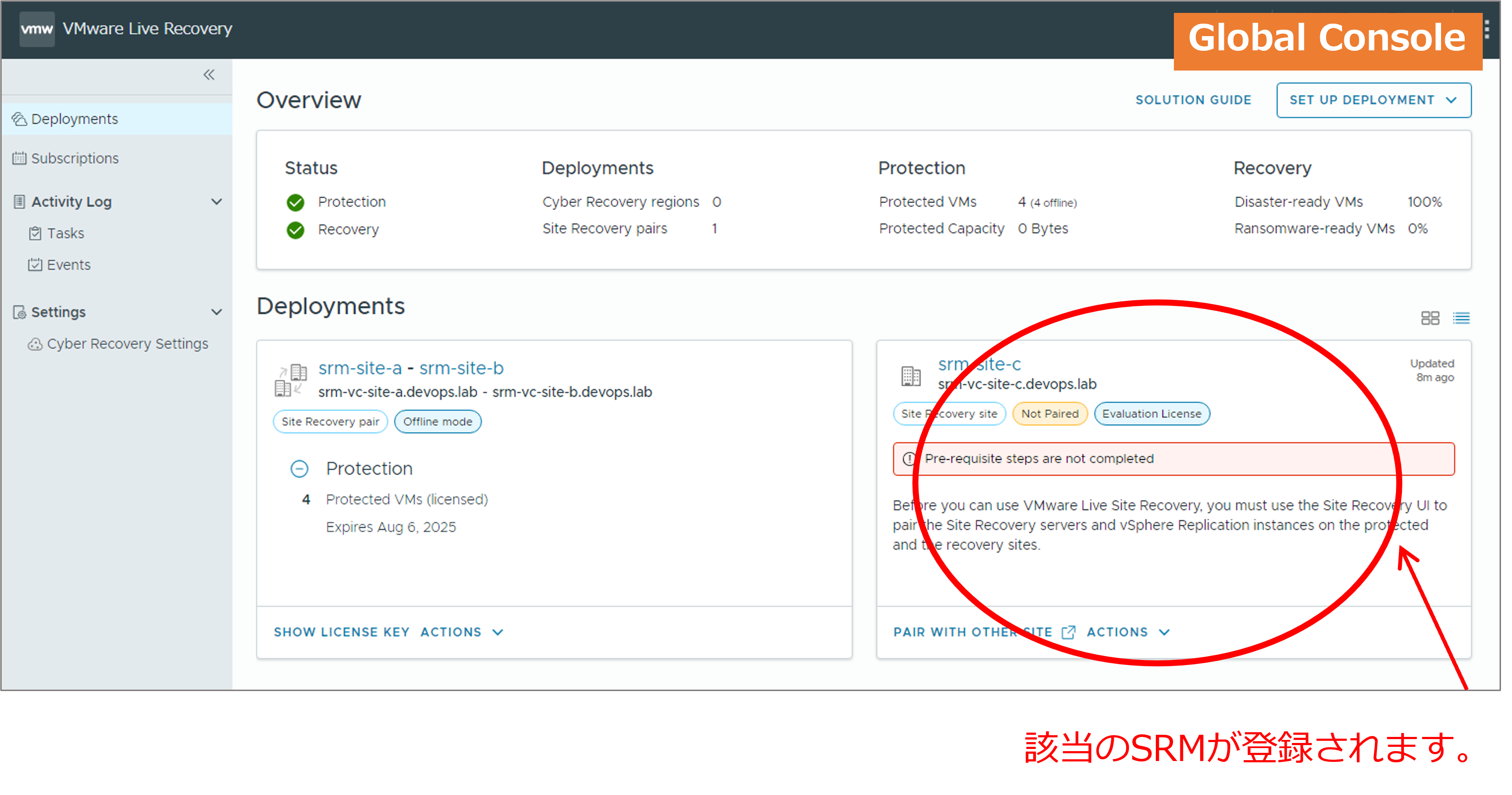

この時点では、アクティベートは完了しておらず、まだ評価版ライセンスのままになっております。

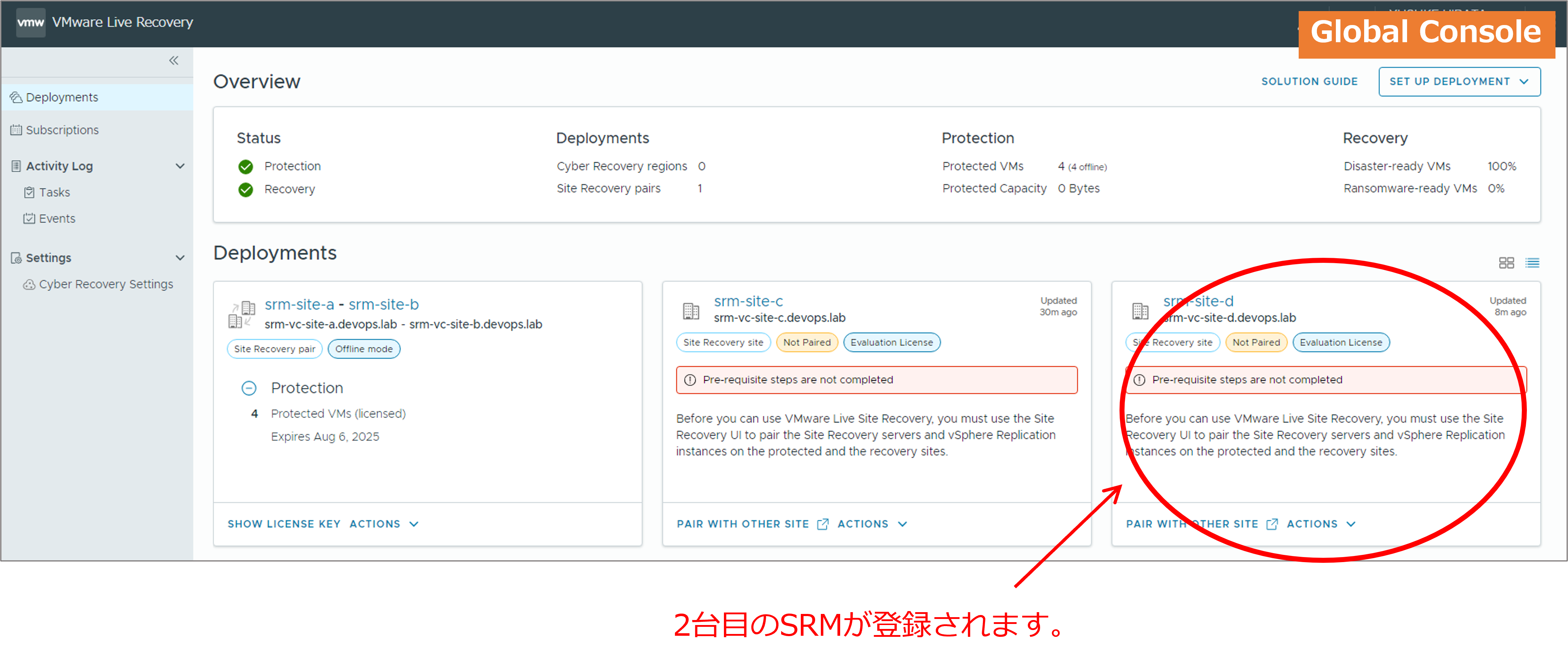

保護サイト、リカバリサイト双方のSRM（VLSR版）で同様に行います。

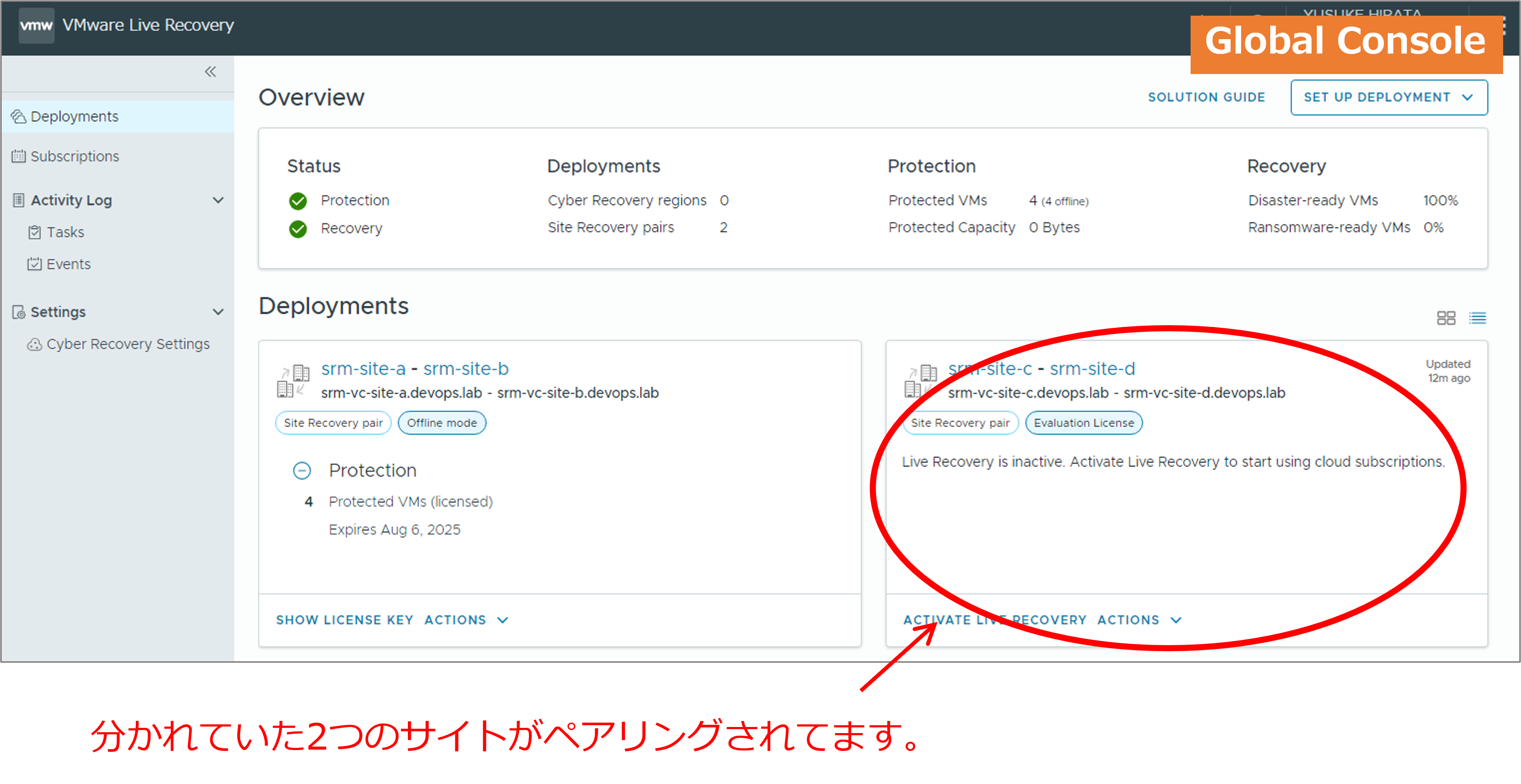

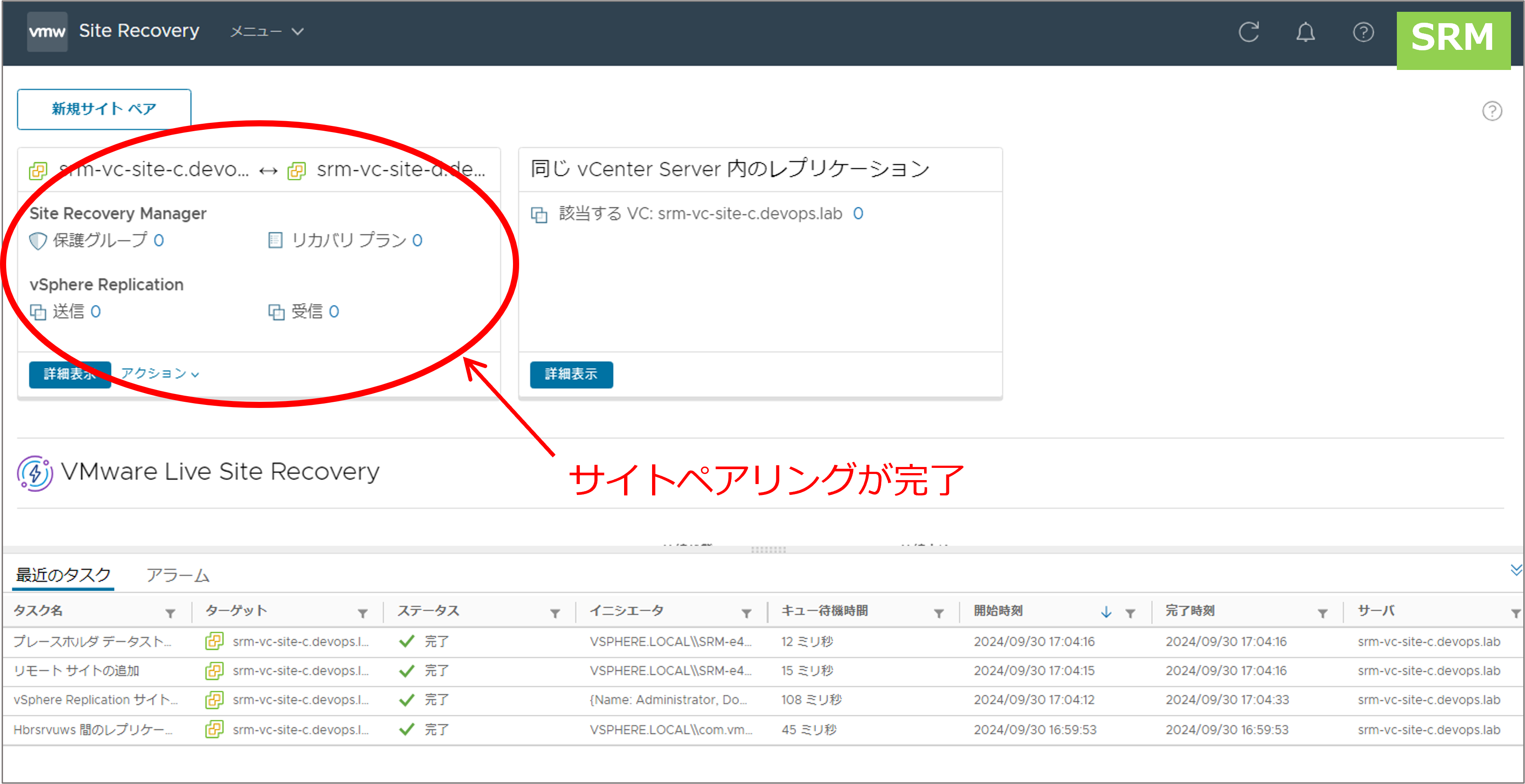

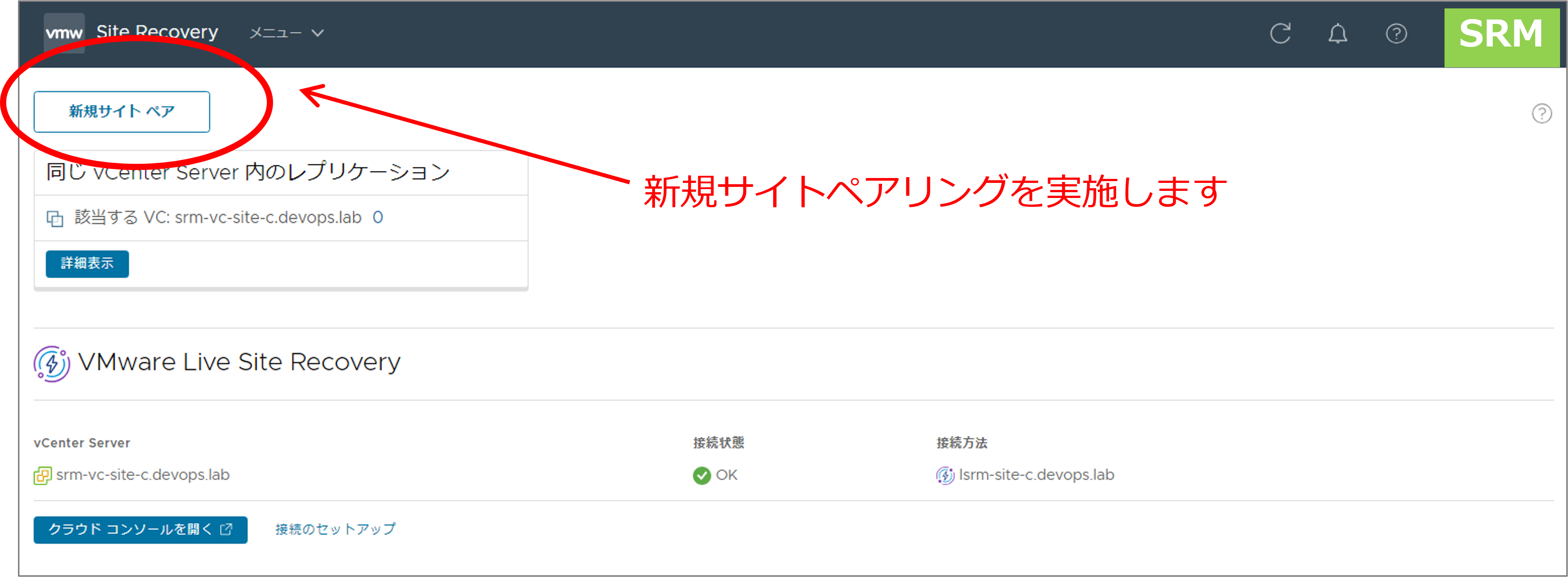

③SRM（VLSR版）から保護サイトとリカバリサイトでサイトペアリング

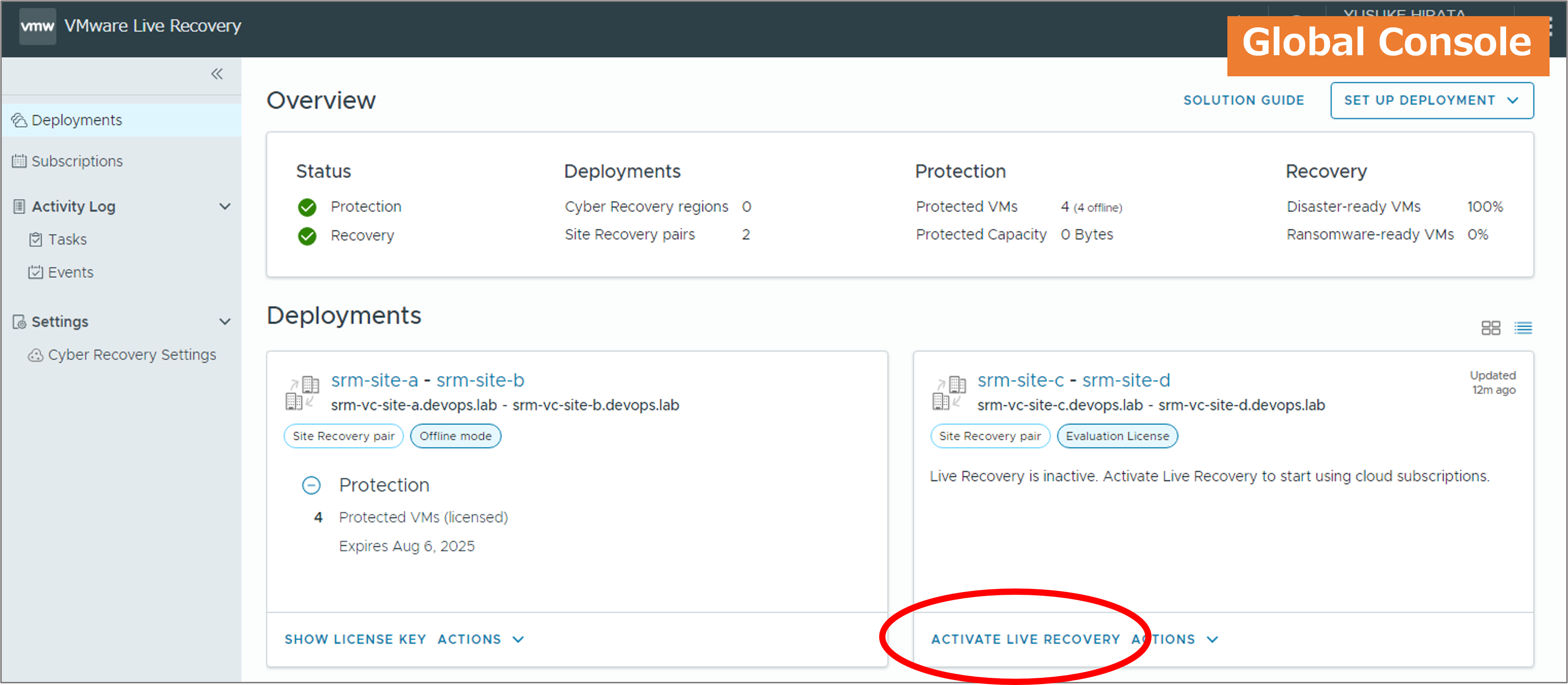

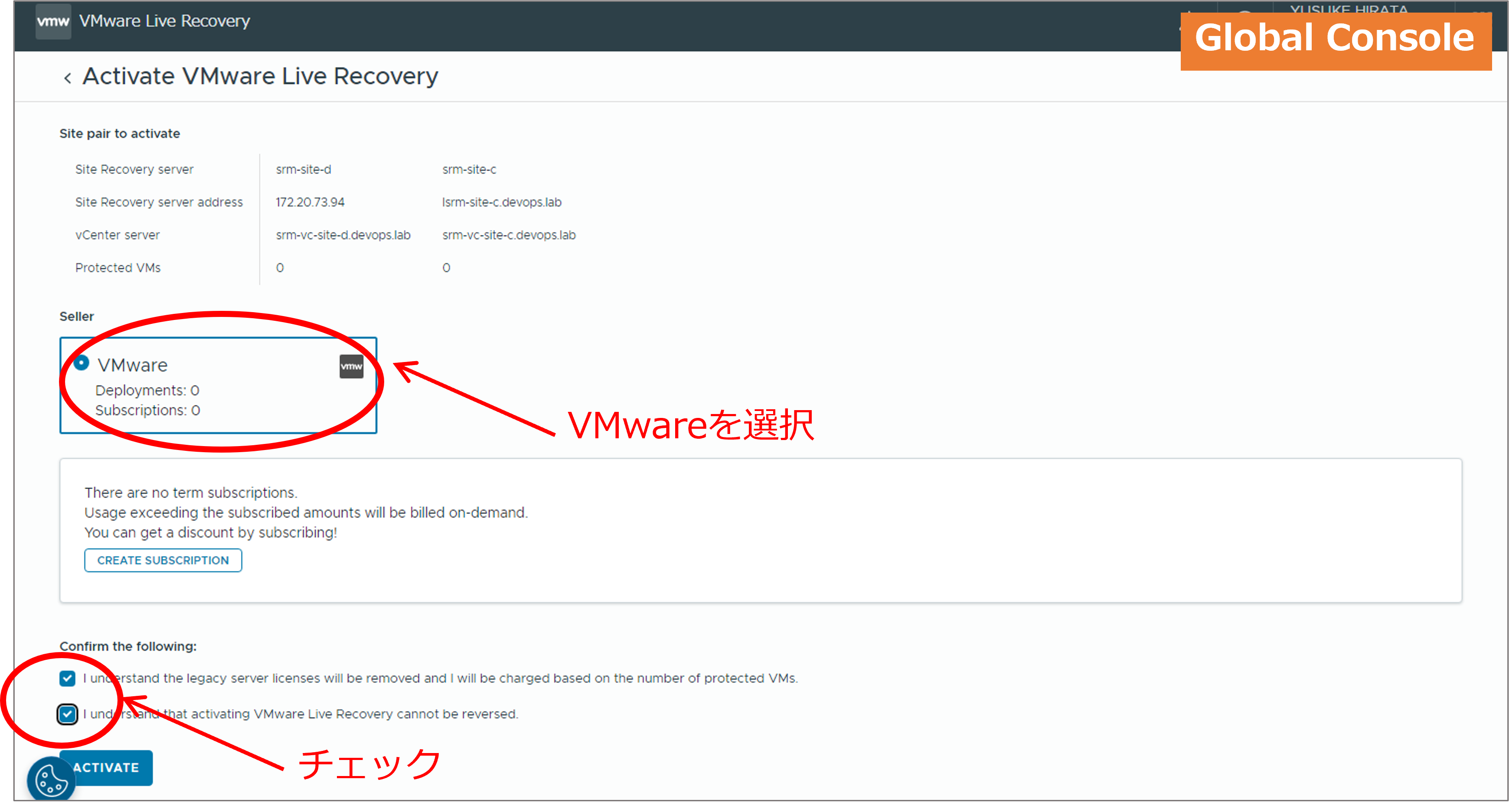

④VMware Live Recovery Global Consoleからアクティベーション

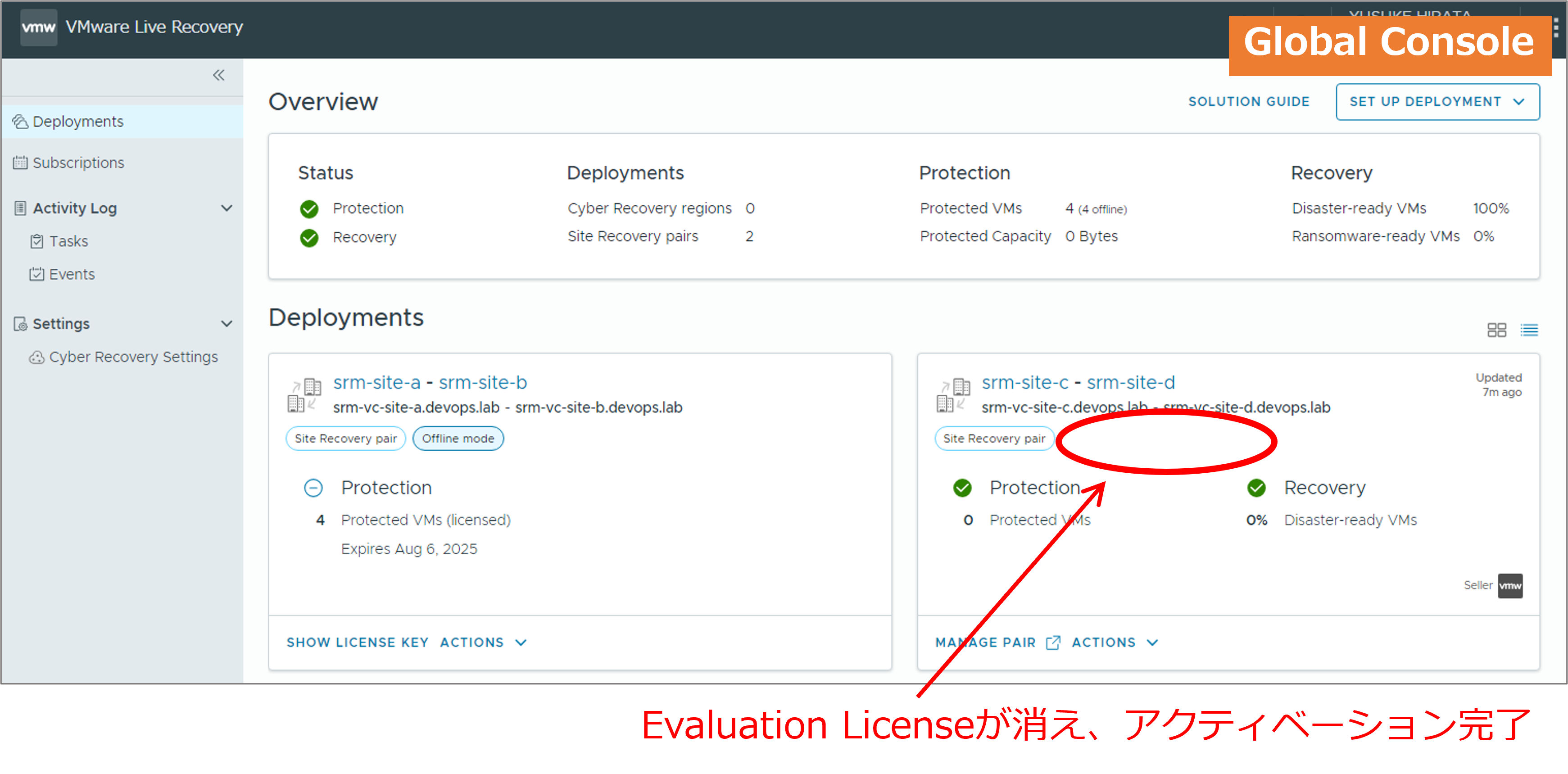

④確認

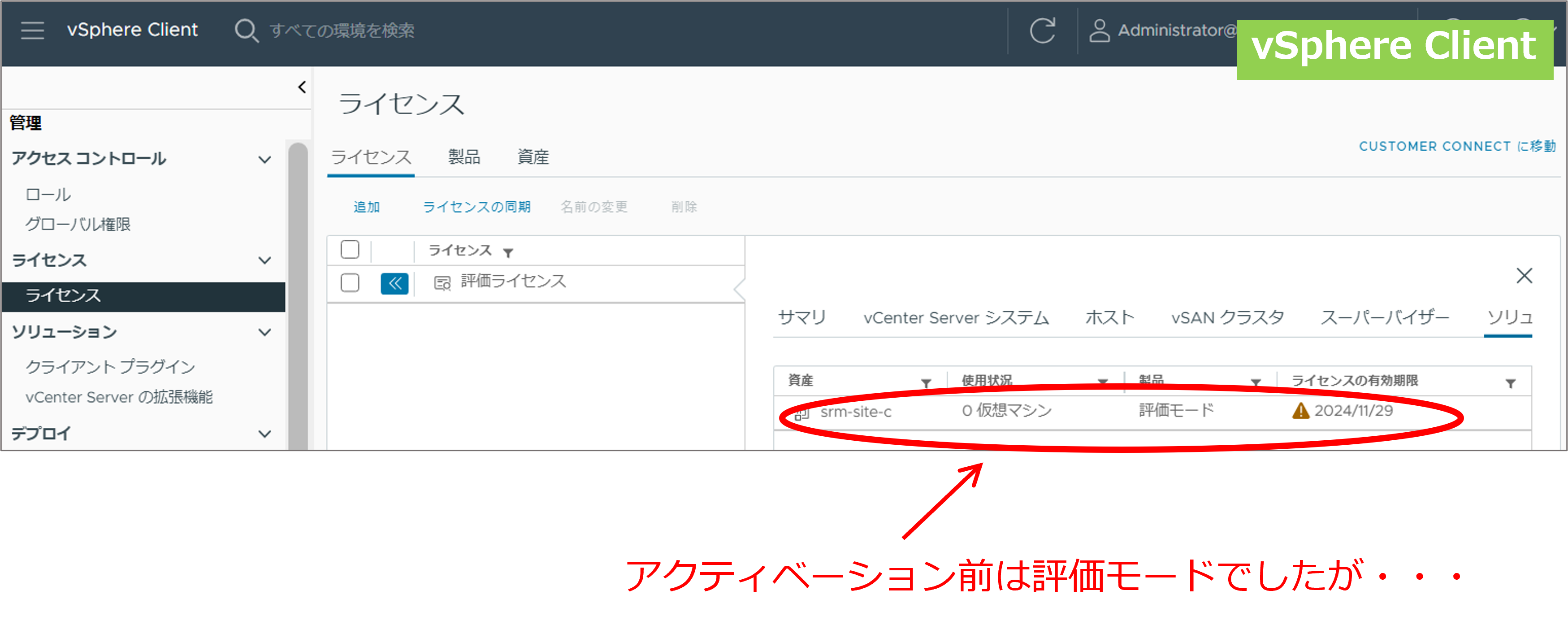

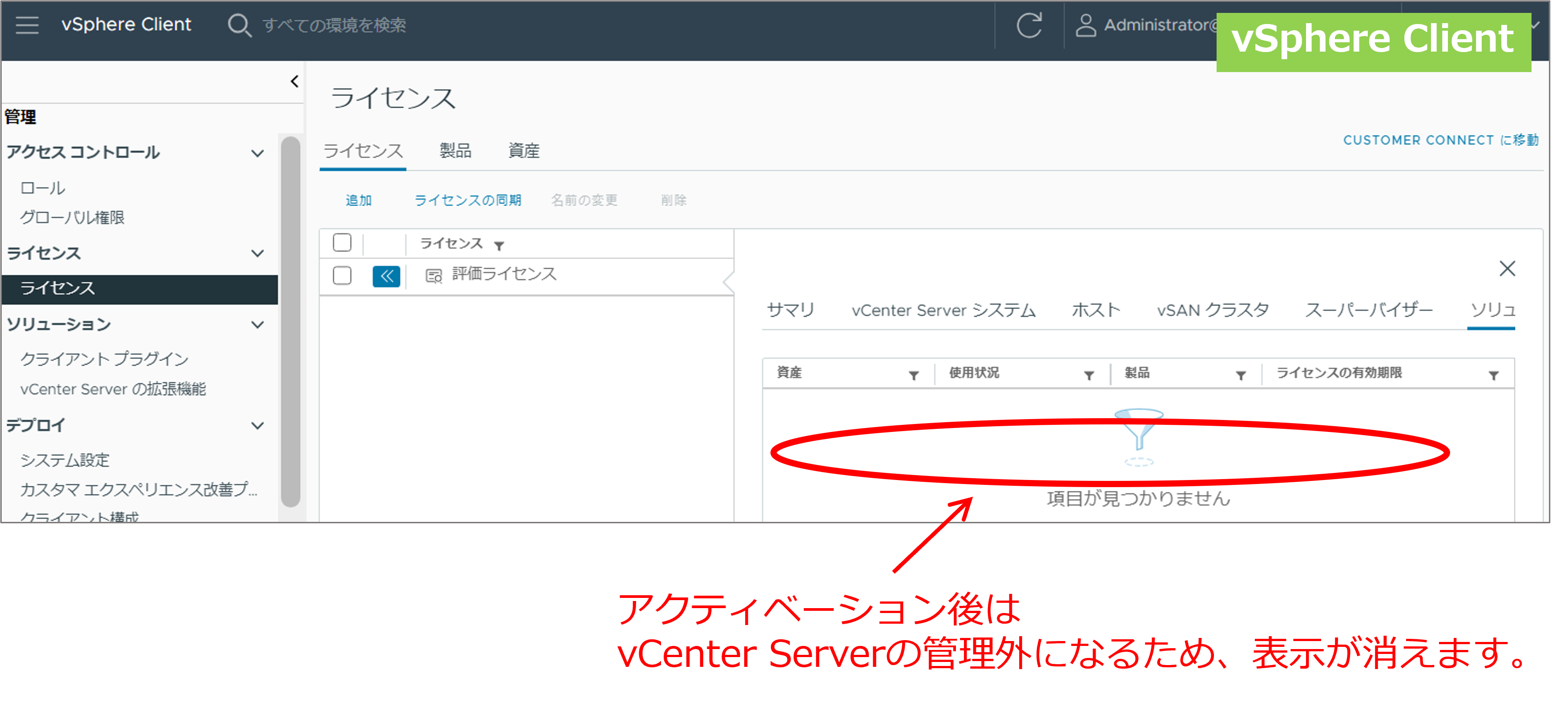

VMware Live Recovery Global Consoleでの確認は済んでいるため、vSphere ClientからSRM（VLSR）のライセンスを確認します。
