本記事では、PAシリーズのゾーン設定に関する設定手順をご紹介します。

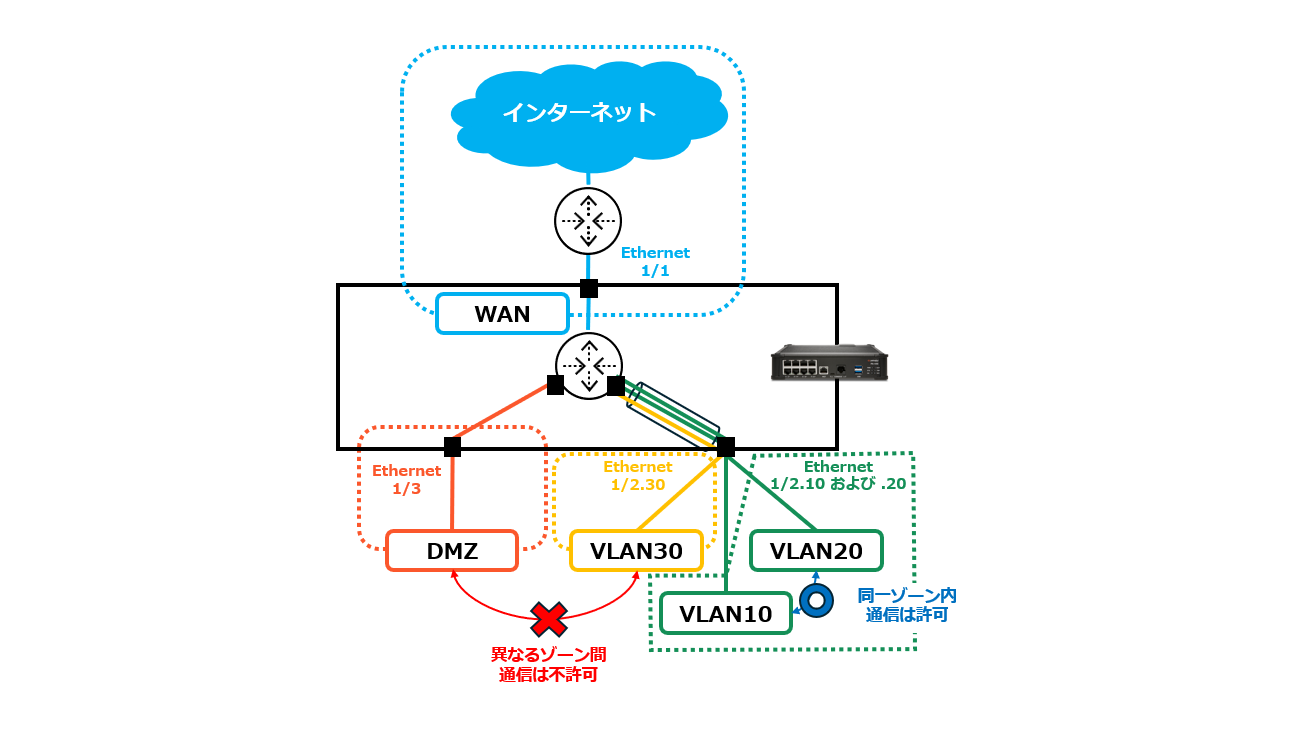

本記事では、こちらのネットワーク構成を前提としております。

※ご想定のネットワーク構成に合わせて設定ください。

ゾーンについて

ゾーンは物理インターフェイスもしくは、論理/サブインターフェイスを抽象化する機能です。

また、ゾーンを各種セキュリティポリシー設定の送信元及び宛先にて使用します。

セキュリティポリシーは同一ゾーン内通信は許可、異なるゾーン間通信は禁止がデフォルトで設定されています。

※ゾーンは動作モード毎に設定が必要です

※異なるインターフェイスタイプのインターフェイスを同一ゾーンに設定することはできません

ゾーン設定

WANとLANのそれぞれで作成したインターフェイスに対して、ゾーンを設定します。

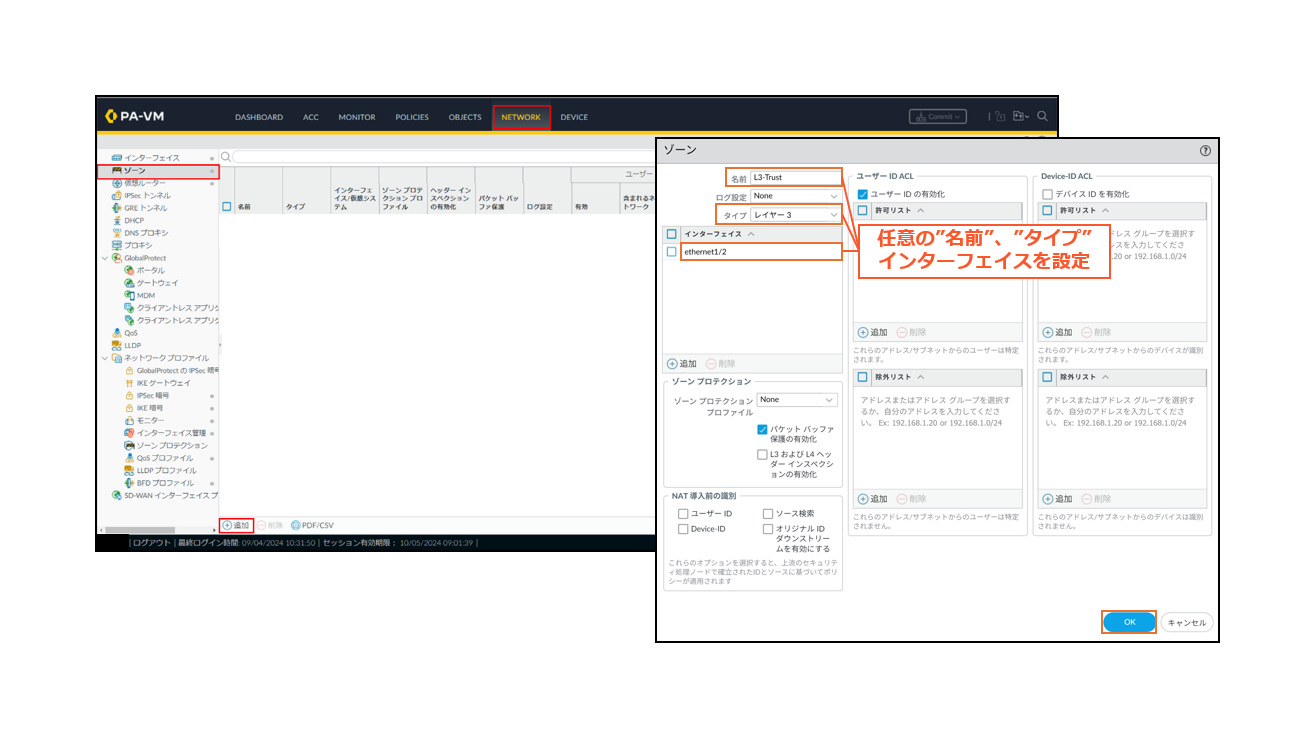

1.WAN側ゾーン設定

[NETWORK > ゾーン]

①追加をクリックします

②名前は任意の名称を入力、タイプはレイヤー3を選択、インターフェイスは追加をクリックしWAN側のポート(ここではethernet1/1)を選択し、OKをクリックします

2.LAN側ゾーン設定

[NETWORK > ゾーン]

①追加をクリックします

②名前は任意の名称を入力、タイプはレイヤー3を選択、インターフェイスは追加をクリックしLAN側のポート(ここではethernet1/2)を選択し、OKをクリックします

3.設定の適用

①画面右上のCommitをクリック、Commitすべての変更を選択し、コミットをクリックします

※Commitが完了するまでに少々時間がかかります
