【Onshape】6/1リリース機能改善点

CAD
2021.06.04

こんにちは。SB C&Sの羽根です。

Onshapeは約3週間に一度の機能エンハンスメントが実施されています。今回は6/1に実装されたアップデート内容を日本語に翻訳してご紹介します。

■全般機能

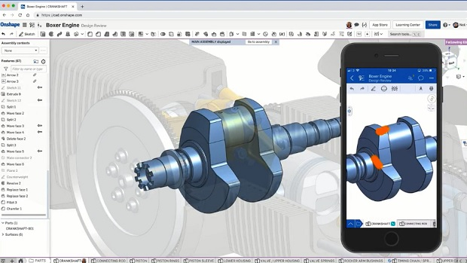

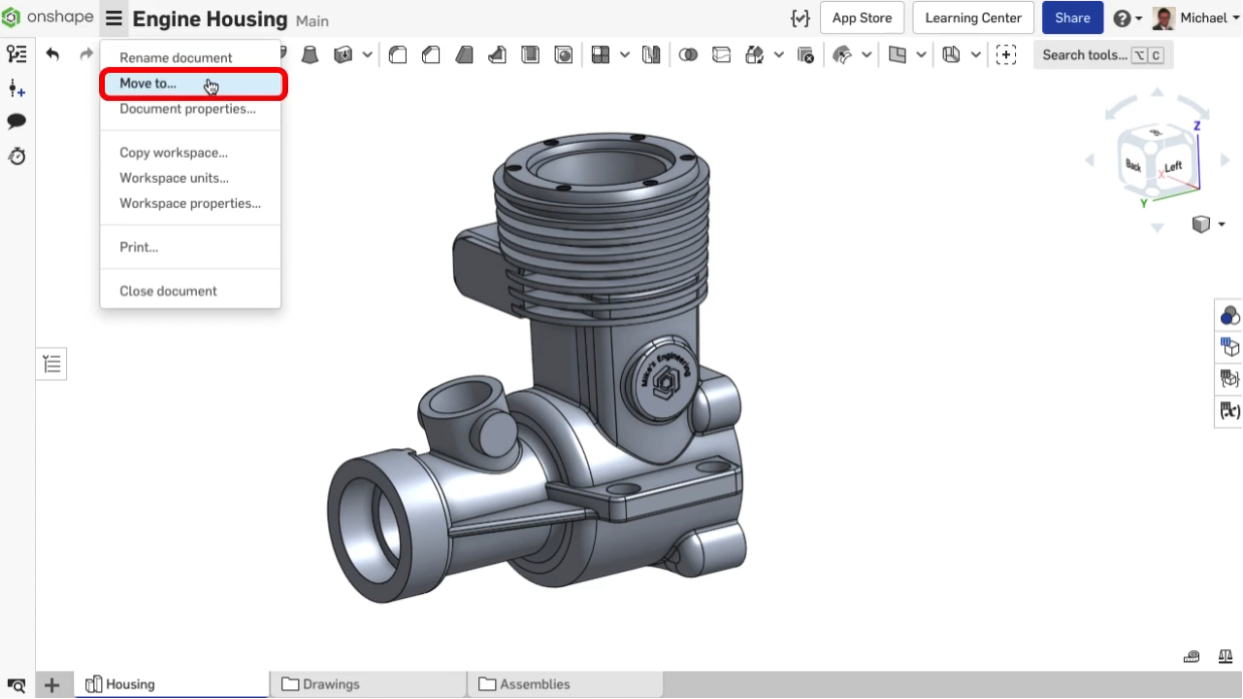

  • ドキュメント内からドキュメントの場所を変更する

一度ホーム画面に戻ることなく、ドキュメント内だけでドキュメントを別のプロジェクトまたはフォルダーに移動することができるようになりました。


  • ヘルプページの改善

OnshapeヘルプページのUIを改善しました。英語表記のため、ブラウザの日本語翻訳機能を使ってご覧ください。

リンクはこちら

■図面の改善

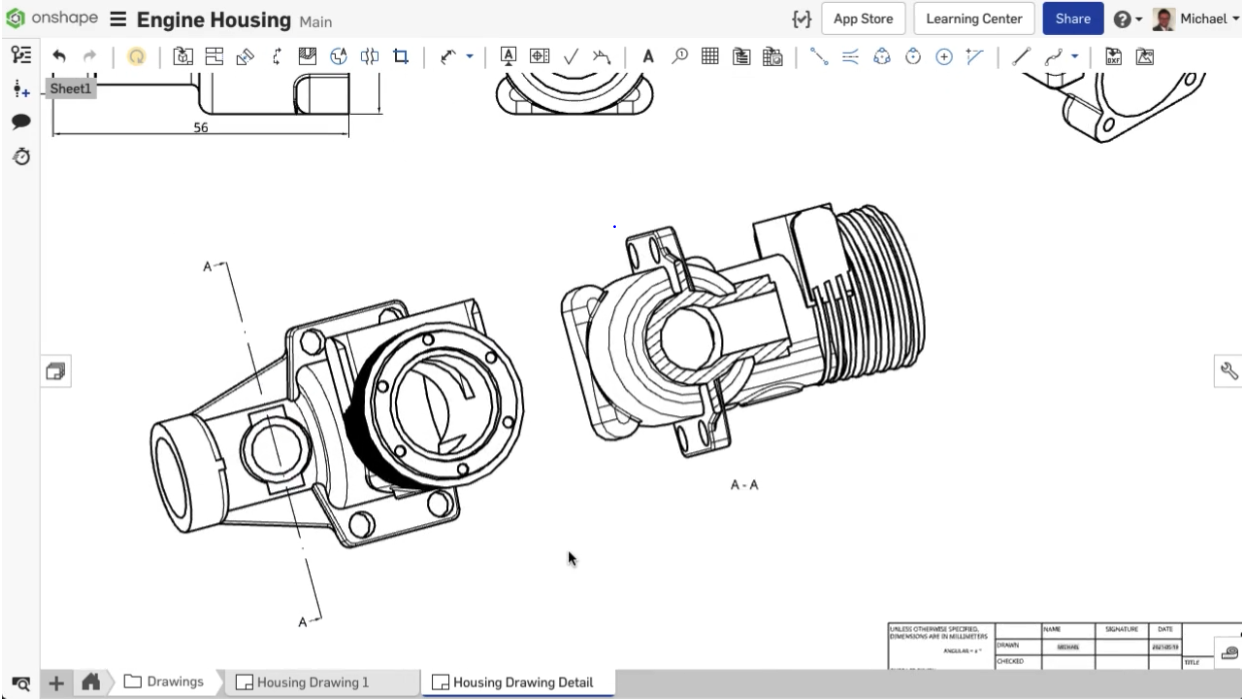

  • 補助ビューからの断面図

図面上で複雑な形状をより簡単かつ適切に表示するために、補助ビューから断面図を作成できるようになりました。


  • 図面ビューでの個々のセグメントの表示 / 非表示

図面ビューで特定のエッジの表示 / 非表示を切り替えられるようになりました。複雑な形状をより見やすくすることができます。形状のエッジだけではなく、図面に挿入されたスケッチに対しても機能します。

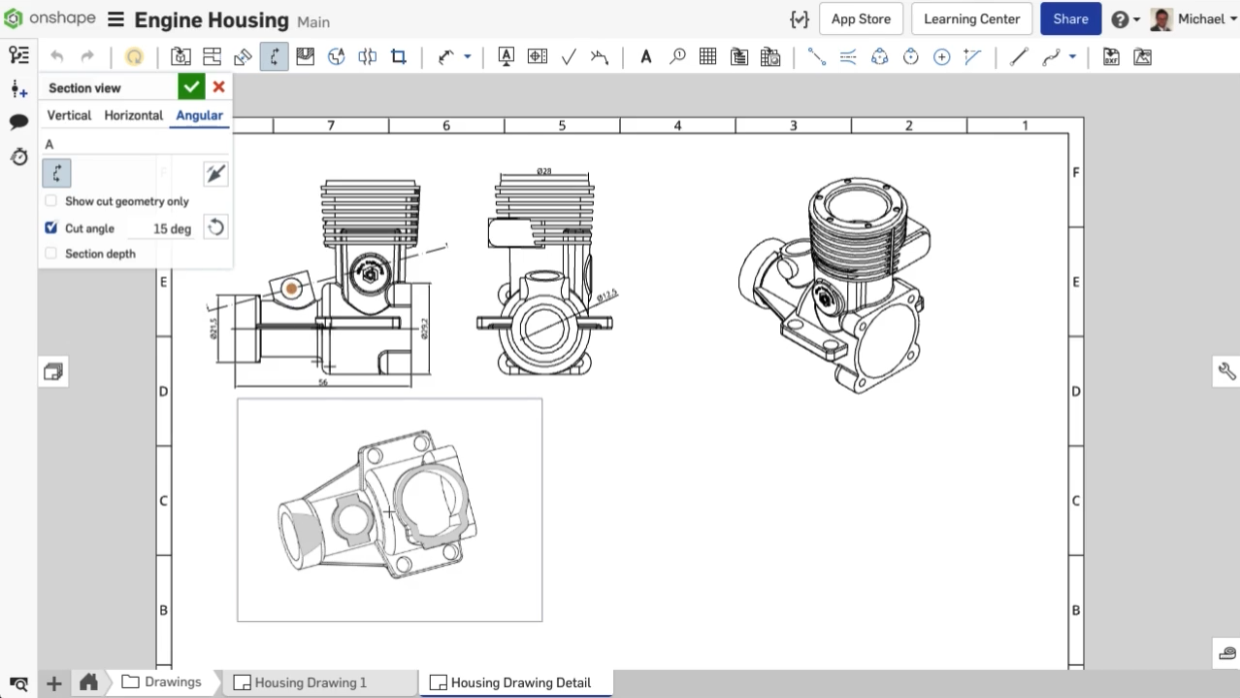

  • 指定された切断線確度による断面図

切断線の確度を指定して作成するオプションが追加されました。


  • 記号のグループ化機能の改善き出し記号を表面仕上げ記号、データム、および溶接記号にドラッグアンドドロップすることで簡単にグループ化できるようになりました。グループ化するオブジェクトを選択してコンテキスト メニューの [注釈をグループ化] でも可能です。

------------------------------------------------------------

以上が6/1リリースの改善点です。今回は描画と図面の機能のアップデートが豊富に用意されていますが、とくに図面ビュー内のセグメントの表示/非表示の実装を待ち望んでいた方は多いのではないでしょうか。

上記の機能アップデートの英語版は下記をご覧ください。本記事ではご紹介できませんでしたが、一部アップデートについては動画もご用意されているため、ぜひご覧ください。

IMPROVEMENTS TO ONSHAPE - JUNE 1ST, 2021
