【Onshape】12/15リリース機能改善点:フィーチャ機能が多数改善

CAD
2021.12.23

みなさんこんにちは、Onshape担当の羽根です。

12/15にOnshapeのアップデートが実施されましたのでご案内いたします。なお、今回が2021年最後の更新となります。アップデートのボリュームも普段に比べて多めとなっているようです。

■一般的な改善

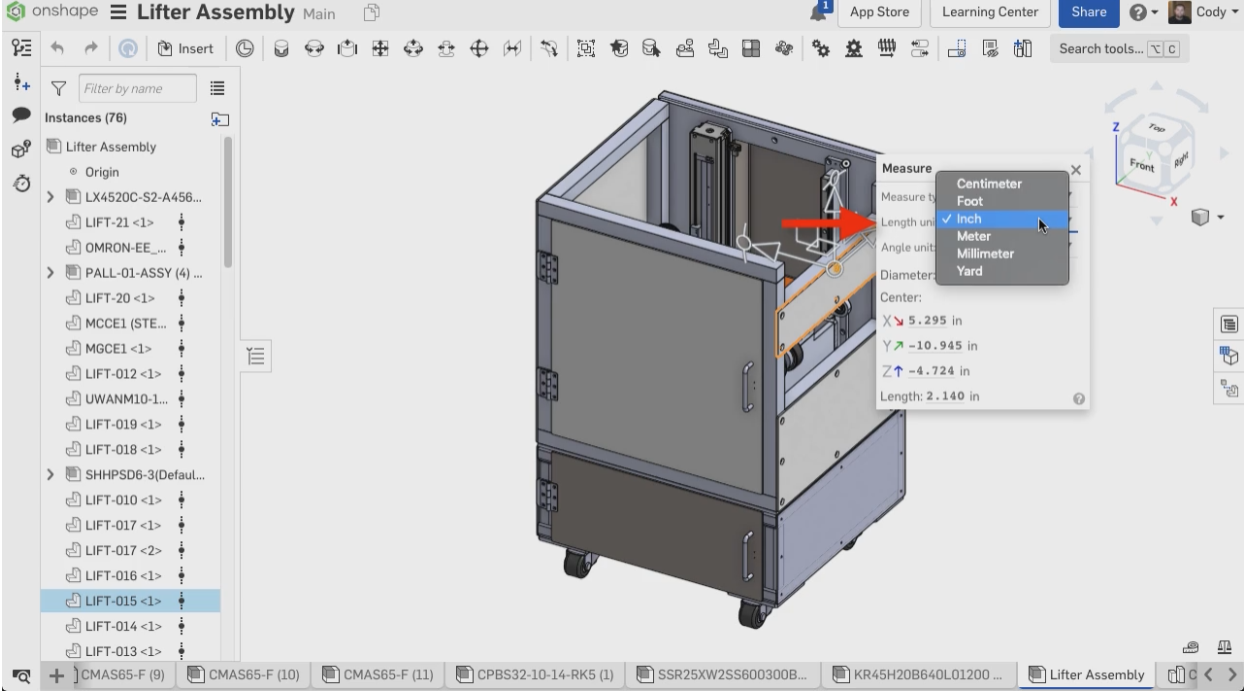

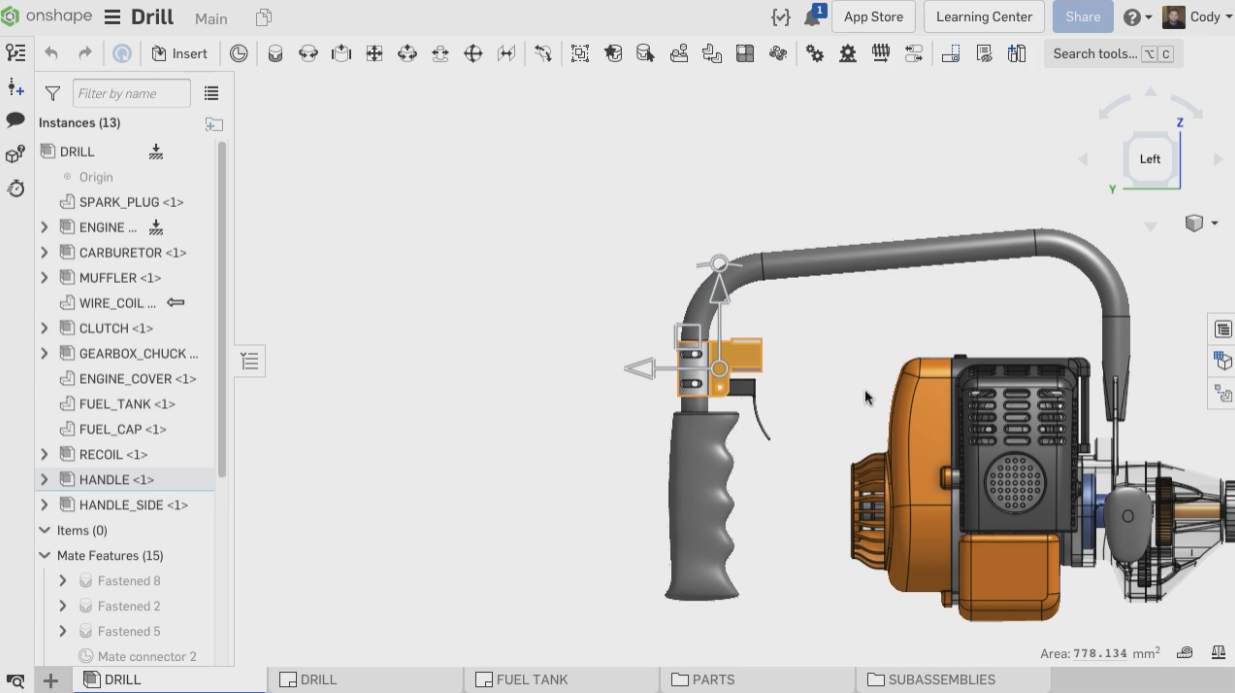

測定単位の変更

測定するときに表示される単位を変更できるようになりました。

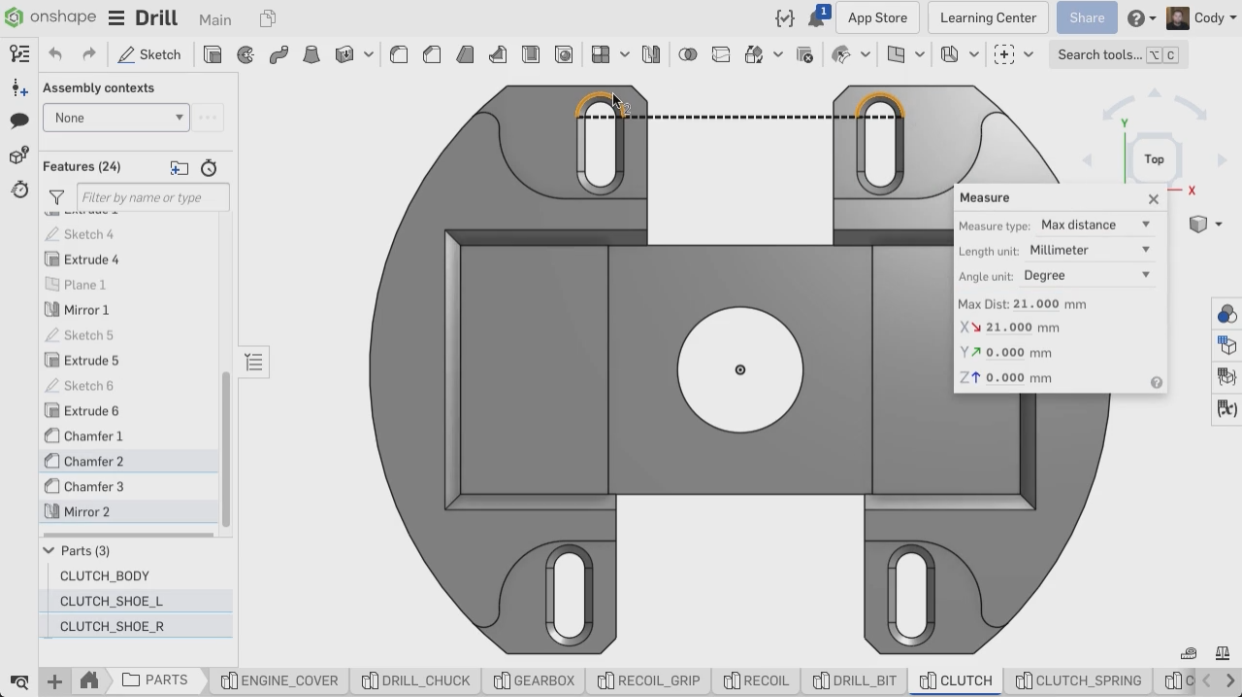

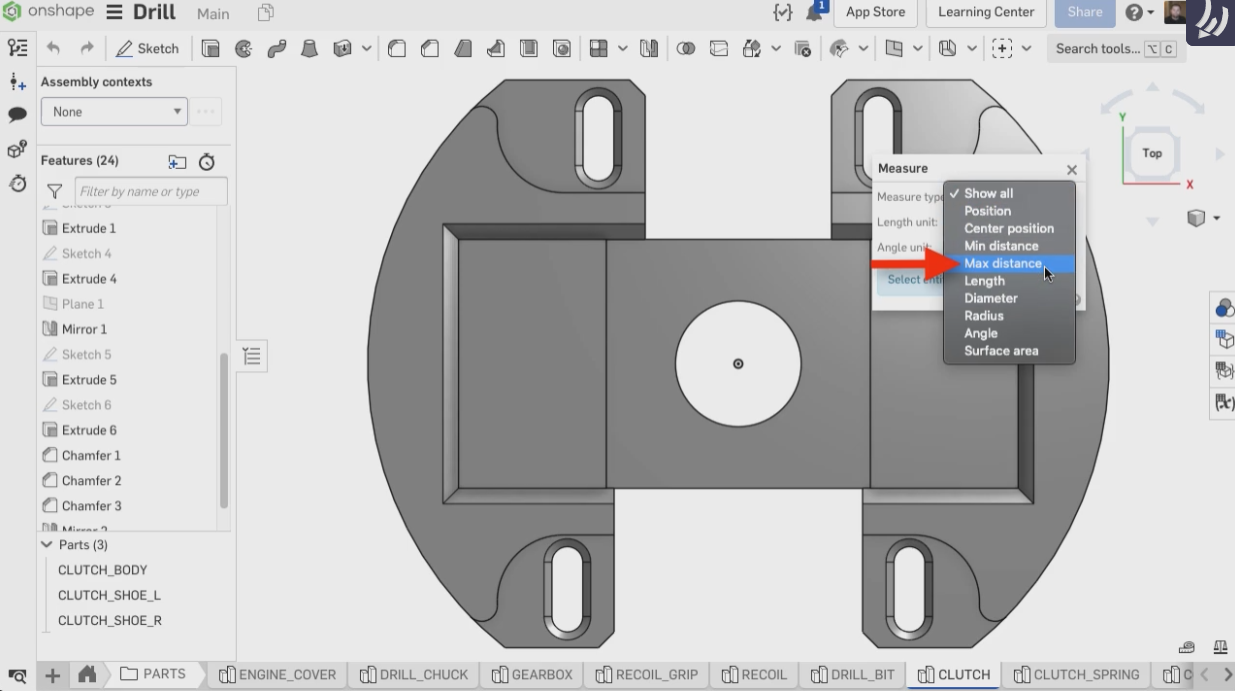

最大距離の測定

ジオメトリを選択することでジオメトリ間の最大距離を測定することができるようになりました。



画面反転のショートカットが追加

画面右上にある座標軸からカメラの向きを選択したあと、キーボードの「N」キーを2回押すことで、カメラの向きを反転させることができるようになりました。

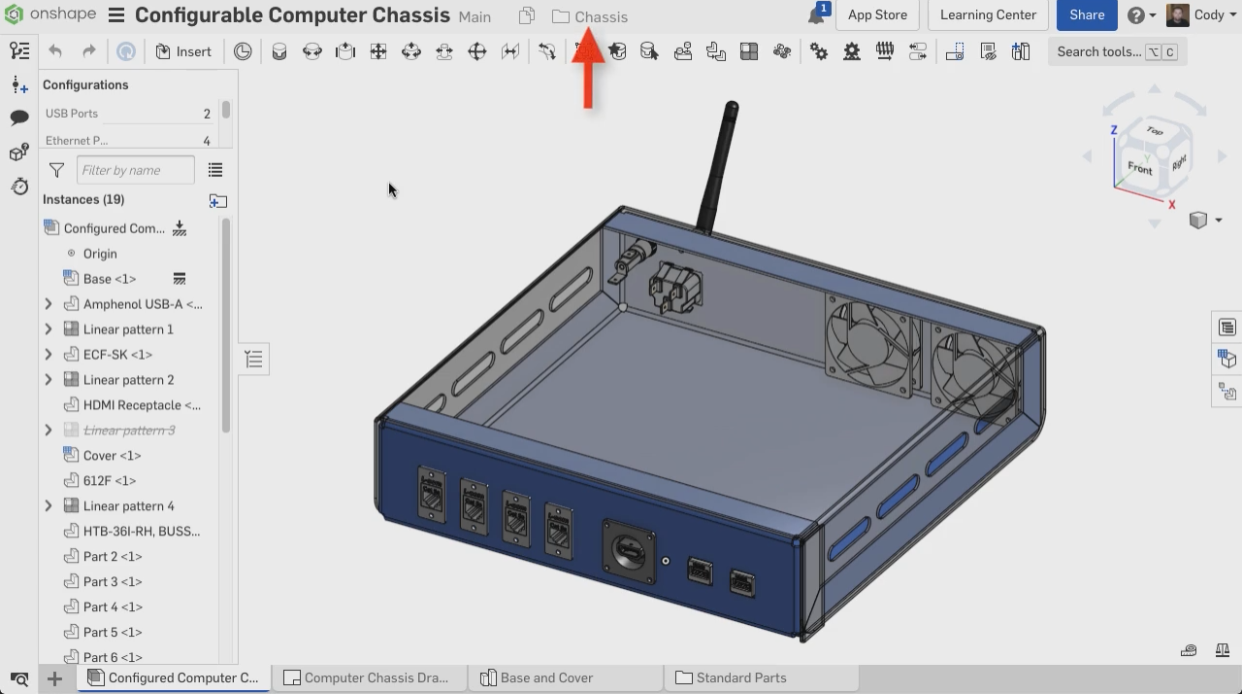

格納フォルダの表示

ドキュメントが格納されているフォルダがツールバー上に表示されるようになりました。フォルダをクリックすると新規タブで開きます。


スケッチの改善

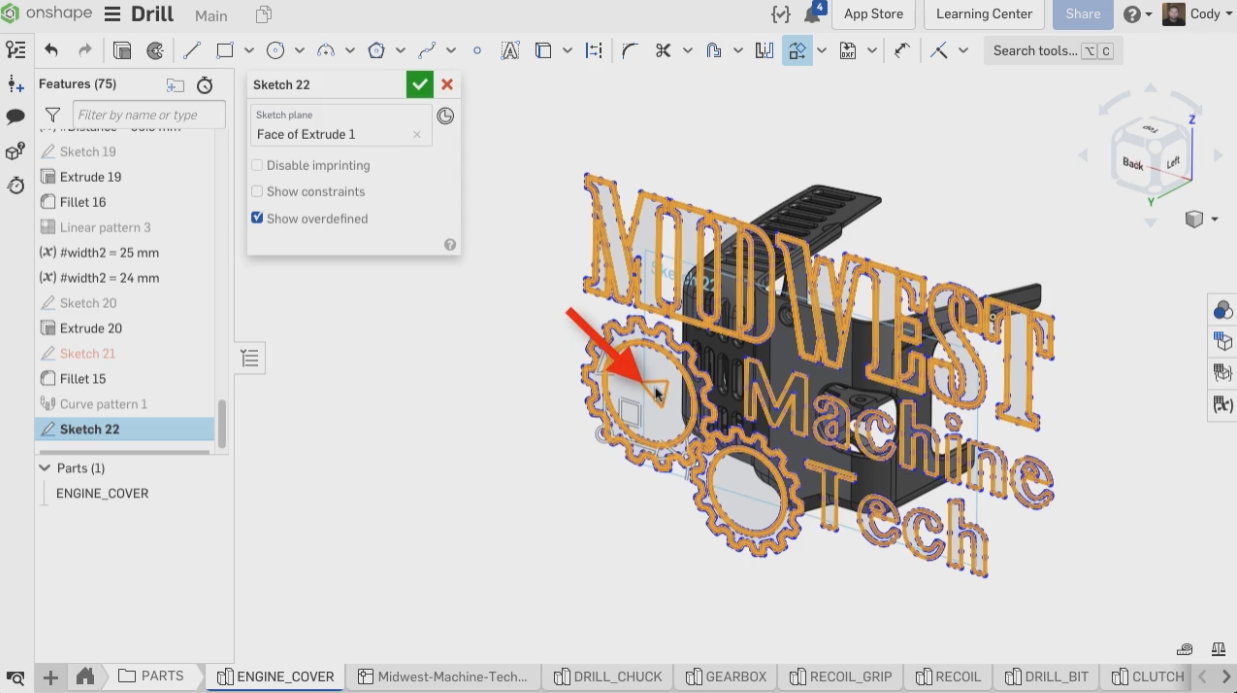

スケッチの拡大縮小に対応

[トランスフォーム]コマンドでスケッチを拡大縮小することができるようになりました。[トランスフォーム]コマンドを選択すると表示される△マークを動かすことで拡大縮小が可能です。

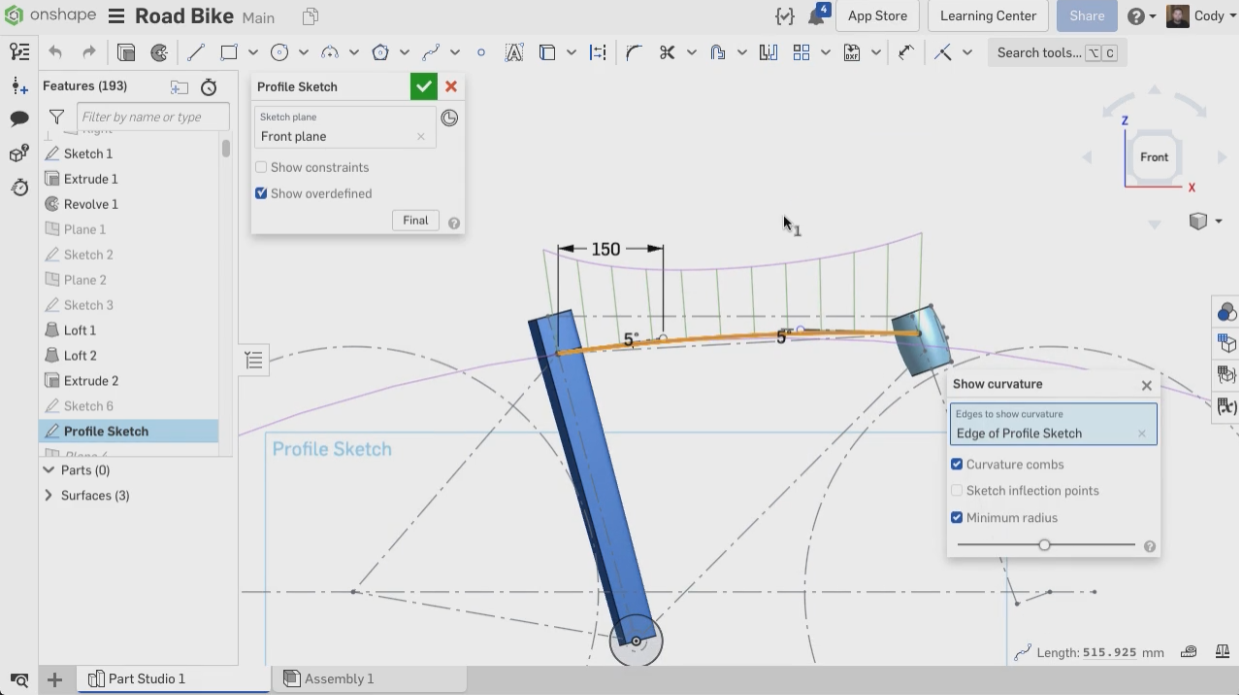

曲率の視覚化が可能に

スケッチの曲線に対して法線を表示し、曲率がどの程度か見ることができるようになりました。

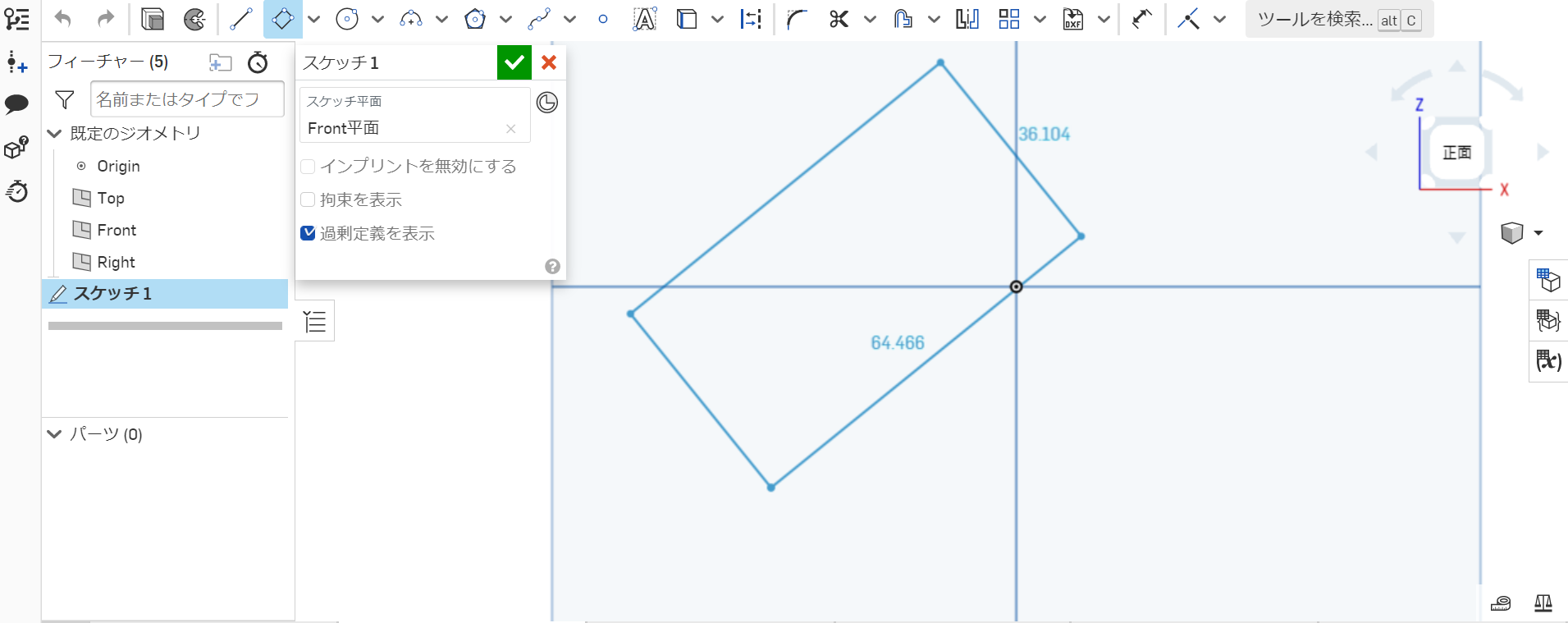

[揃えた長方形]コマンドの追加

新しいコマンド[揃えた長方形]が追加されました。任意の2点を選択すると、2点を結ぶ線から法線方向に伸ばして長方形を描くことができます。


フィーチャの改善

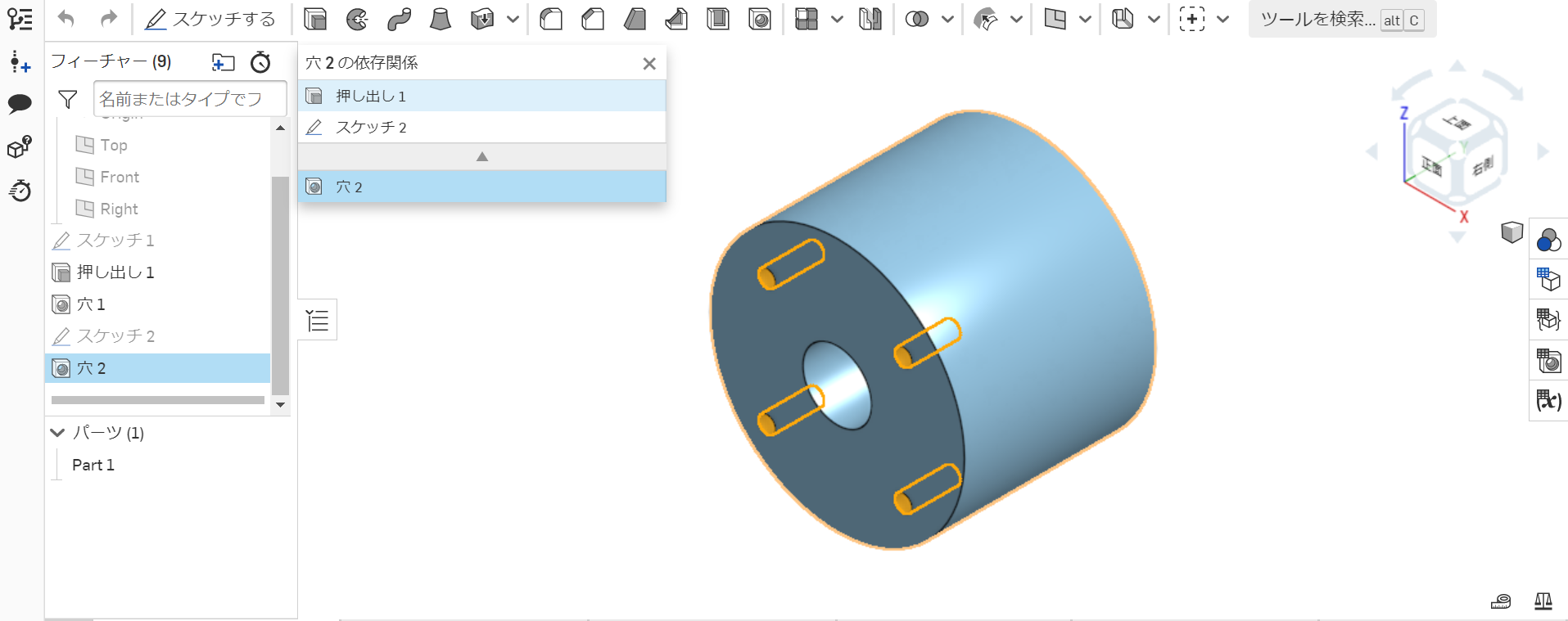

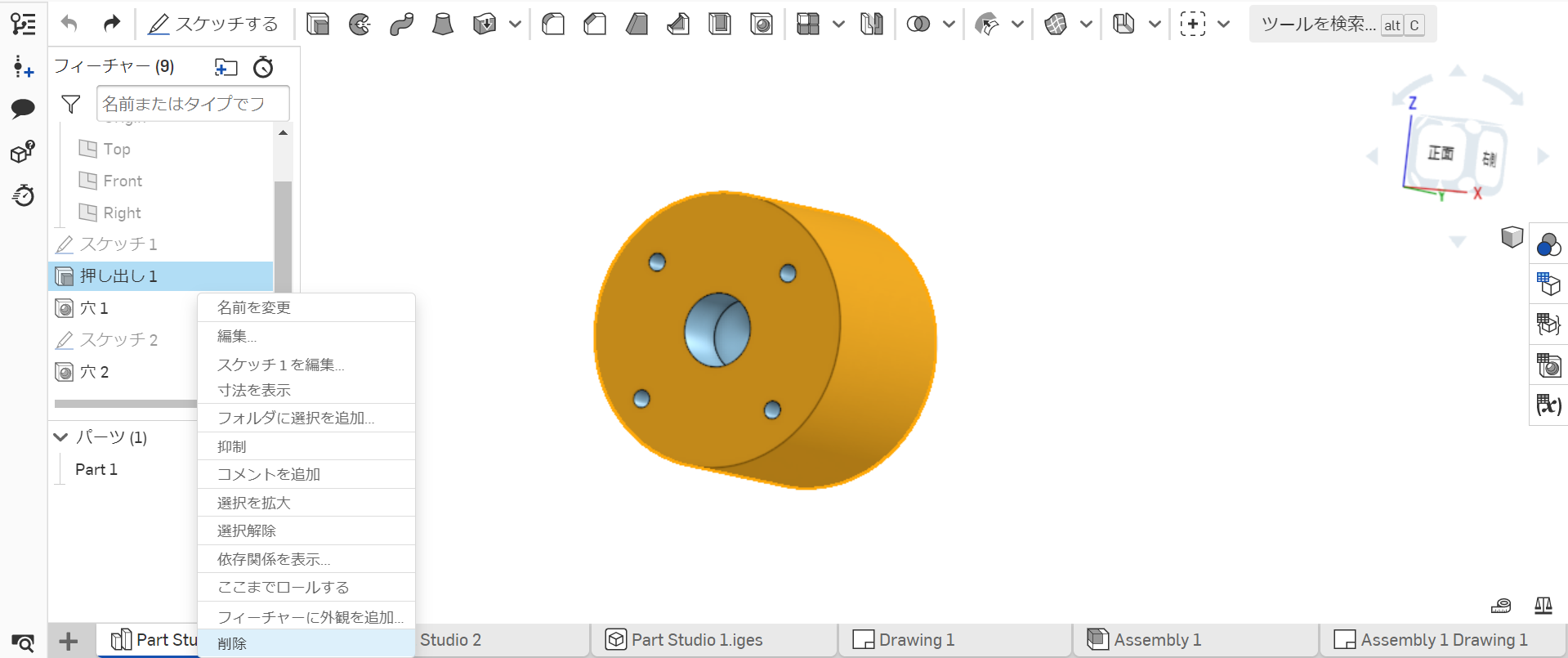

[依存関係を表示]コマンドの追加

フィーチャリスト上で[依存関係を表示]コマンドが追加されました。フィーチャリストからフィーチャを右クリックすると、選んだフィーチャがどのフィーチャに依存しているのか確認することができます。

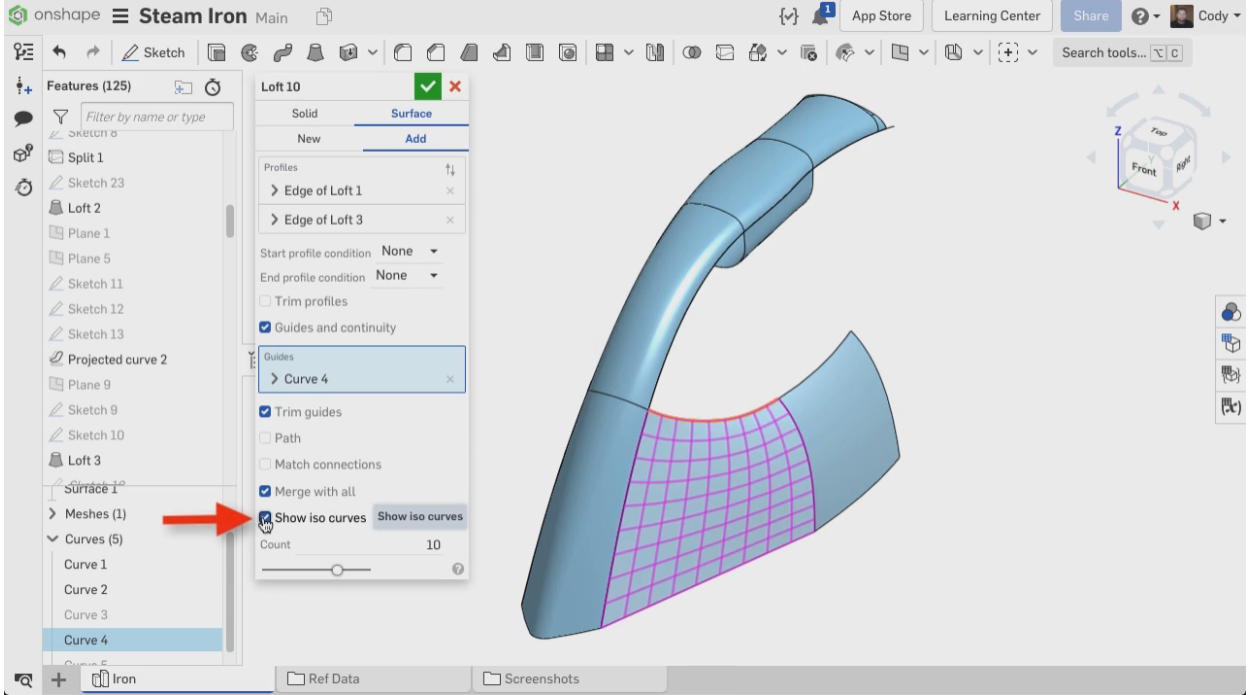

ロフトでISOカーブの表示

ロフトでサーフェスを作成する際、ISOカーブの表示/非表示を切り替えられるようになりました。

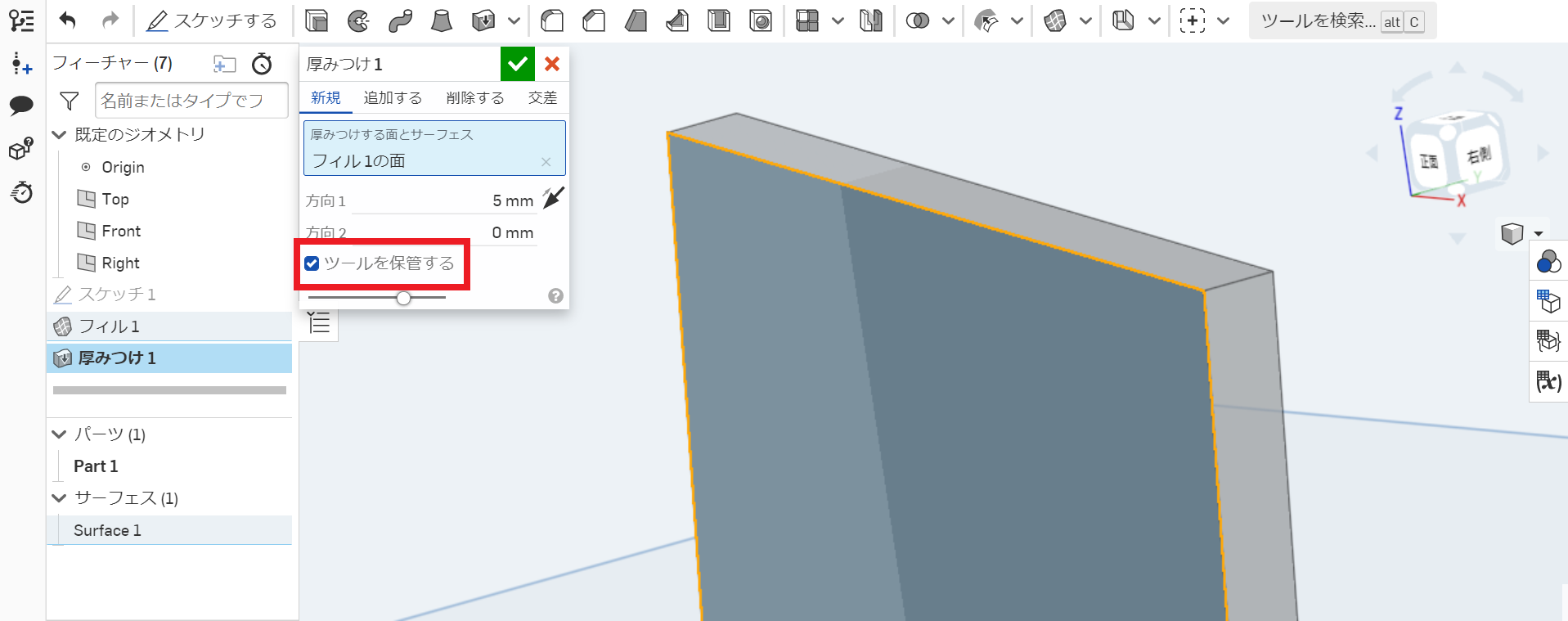

厚みつけ機能の改善

これまではサーフェスから[厚みつけ]コマンドでソリッド形状を作成した場合、元々のサーフェスは削除されていました。今回のアップデートにより、[ツールを保管する]のオプションにチェックを入れることで、元々のサーフェスを残したまま厚みつけしたソリッド形状を作成することができるようになりました。


ソリッド / サーフェスの選択の記憶

「ソリッド」および「サーフェス」オプションがあるフィーチャにて、どちらを選んだか記憶されるようになりました。あるフィーチャで「サーフェス」を選択した場合、後続のフィーチャではデフォルトで「サーフェス」が選択されます。

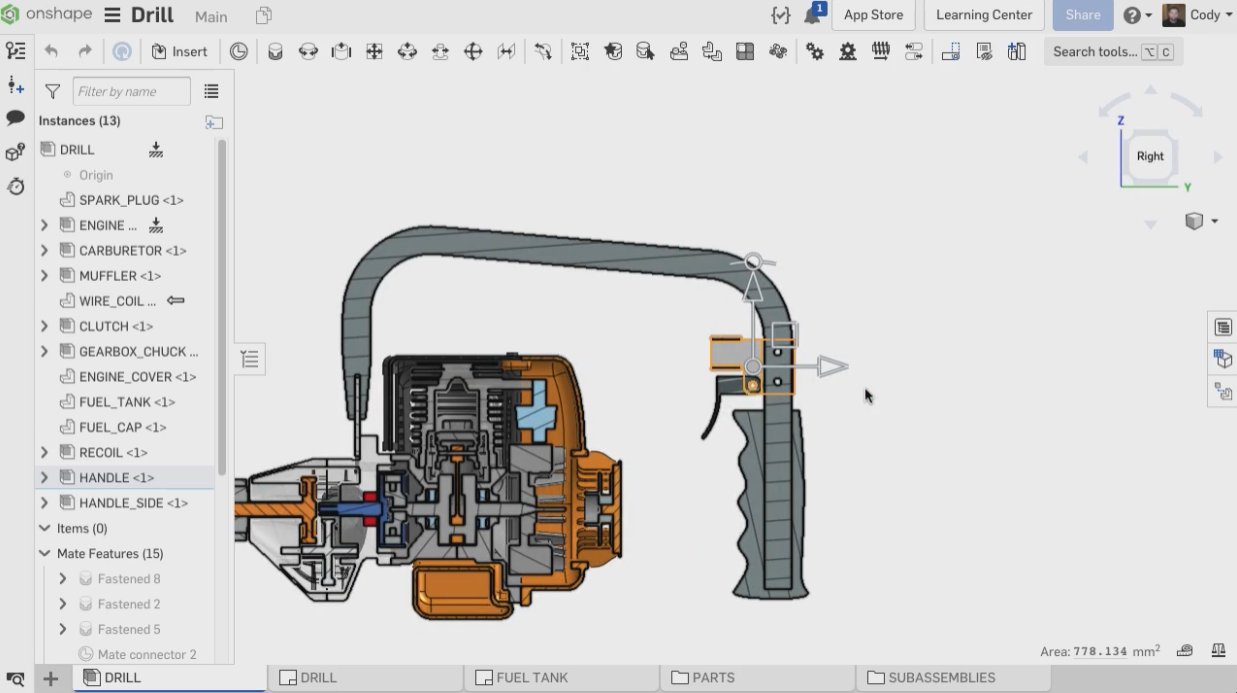

挿入コマンドの選択の記憶

アセンブリで[挿入する]コマンドを選択した際、挿入元のドキュメントなど、最後に選択したものが記憶されるようになりました。

入力した値の記憶

平面、フィレット、面取り、面の削除、面のオフセットなどの機能で入力した値が記憶されるようになりました。後続のフィーチャでデフォルト値として入力されるようになります。

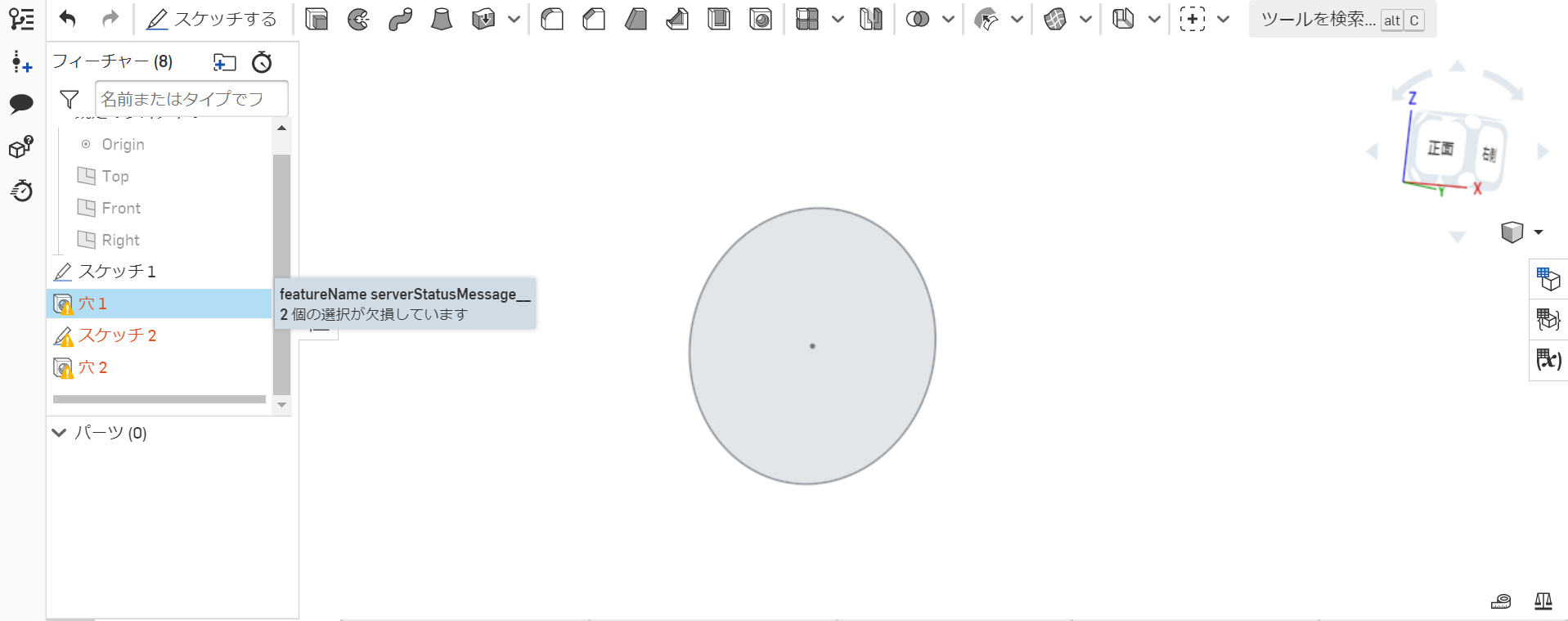

選択が不足している場合に警告が出るように

選択が欠落している場合、警告が出るようになりました。例えば押し出しで作成した形状に複数のフィーチャをつけたままの状態で[押し出し1]の履歴を削除すると、形状上の各フィーチャも削除する必要があると警告が出ます。



図面の改善

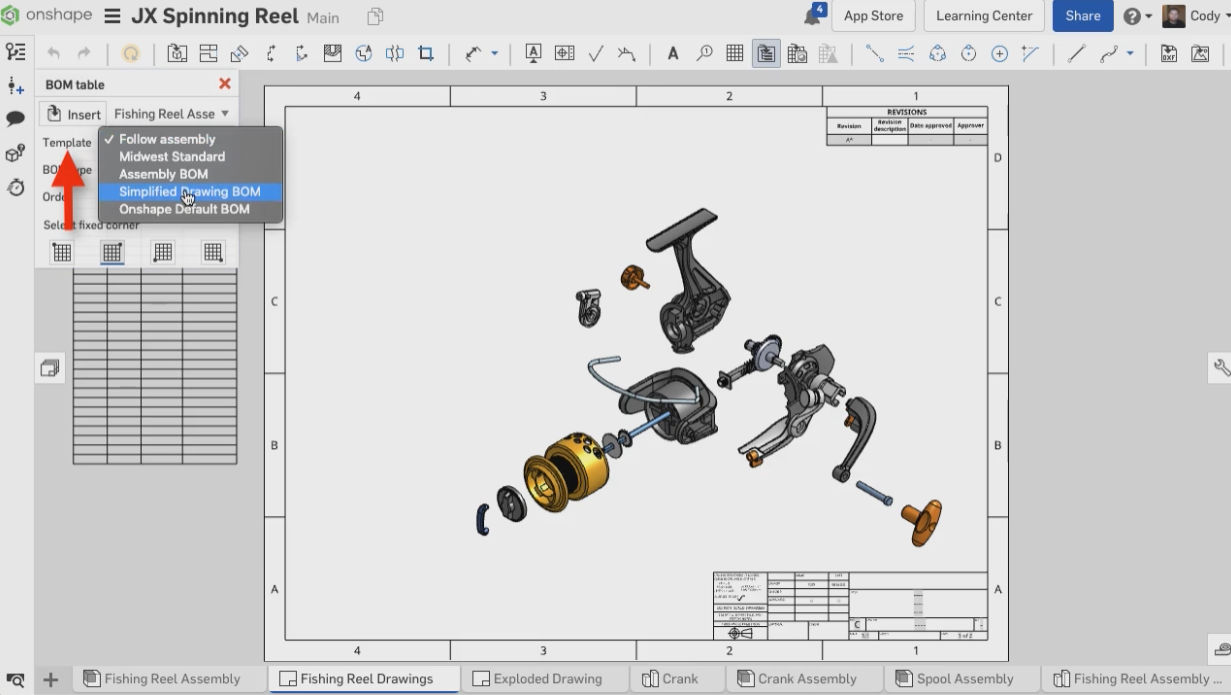

BOMのテンプレートを変更可能に

BOMテーブルを図面に挿入するときに使用するBOMテンプレートを変更できるようになりました。

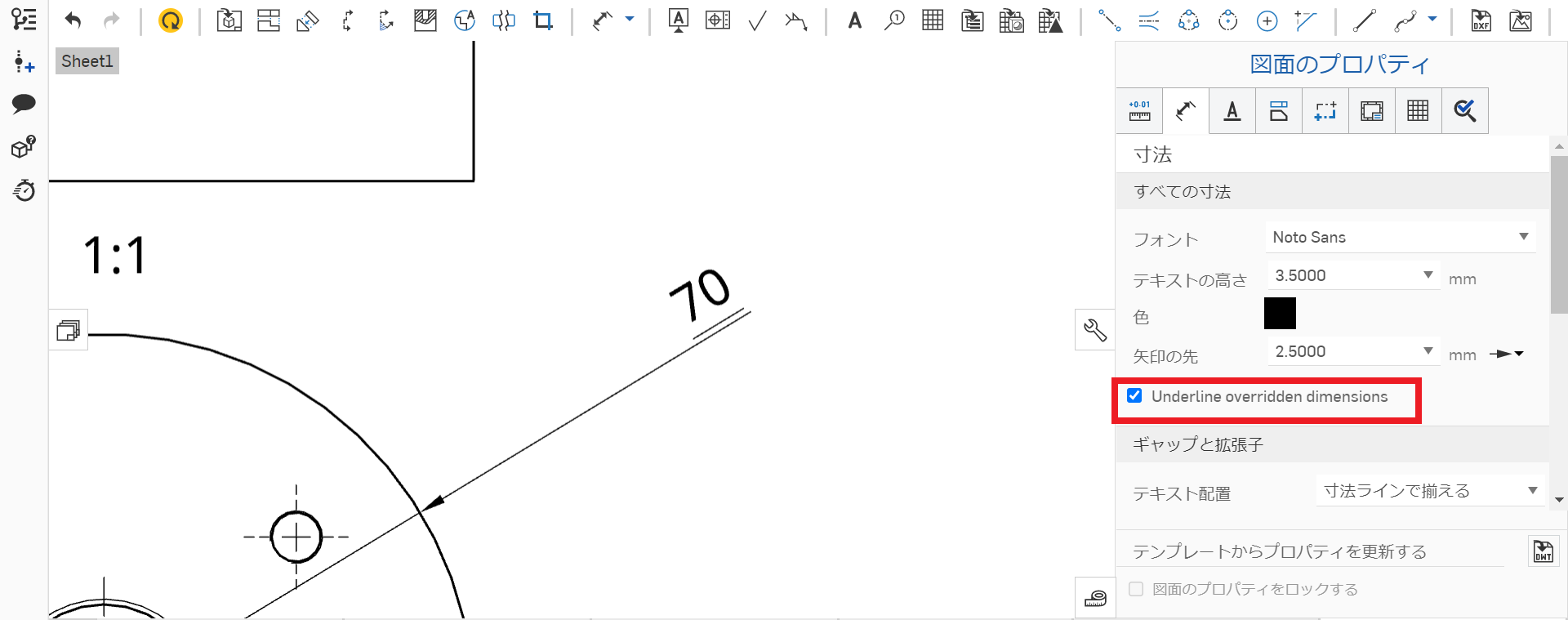

手動で変更された寸法の下線の非表示

これまでは図面上に投影された形状の寸法を手動で変更した場合、寸法に下線がついていました。今回のアップデートにより、図面プロパティに[Underline overridden dimensions]というオプションが追加され、下線を非表示にすることが可能になりました。

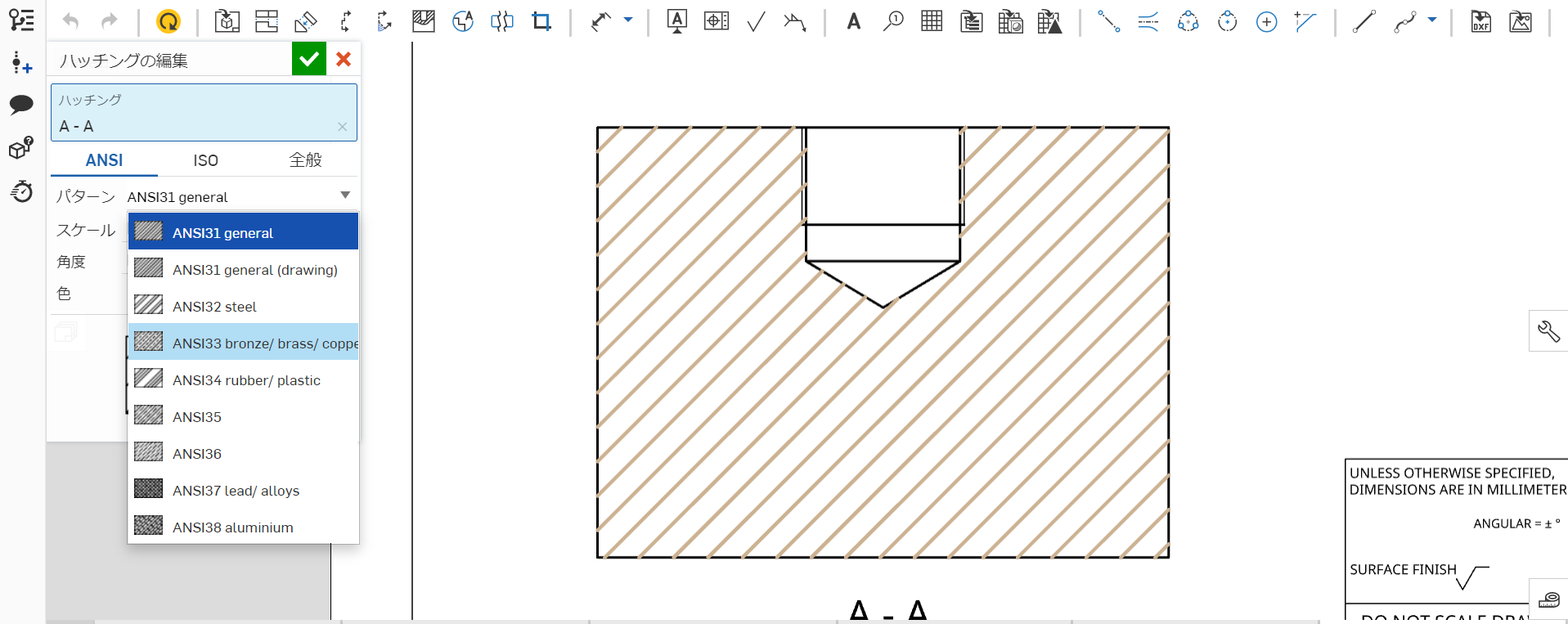

ハッチングの変更

ハッチングの種類が追加されました。ハッチングがあるビューを右クリックして[ハッチングを編集]を選択することで変更可能です。


ラーニングセンターの更新

テクニカルブリーフィングで日本語対応

Onshapeのラーニングセンターで公開されているテクニカルブリーフィングがすべて日本語で読めるようになりました。記事を開き、画面左下のプルダウンから日本語を選択することで可能です。

ラーニングセンターのビデオアップデート

Sharing and CollaborationDetailed DrawingsPart Design Using Part Studiosにていくつかビデオがアップデートされました。

2021年最後のアップデートということもあり、非常に盛りだくさんの機能追加が実施されました!Onshapeの日本語版が正式にリリースされてから早1年が経とうとしていますが、未だに3週間に1回のアップデートでこれだけの機能が追加されるのは素晴らしいですね。

2022年も素晴らしいアップデートを期待したいと思います!それでは皆様、良いお年を!


<フルクラウド3D CAD Onshapeに関するおススメ情報>


Onshapeのアップデート情報まとめページはこちら
