FlashBlade//Eは、QLCフラッシュデバイスを搭載した大容量のファイル/オブジェクトストレージです。もちろんPure Storageのストレージですのでオールフラッシュストレージとなります。

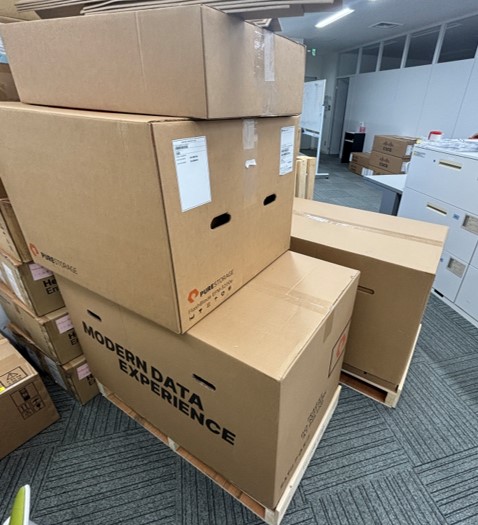

実際に届いたときの写真がこちらです。圧巻の物量ですが、Rawで4PBのストレージとしてはかなりのコンパクトとも言えます。

▲ チャーター便で届きました

中の物品を見ていきます。

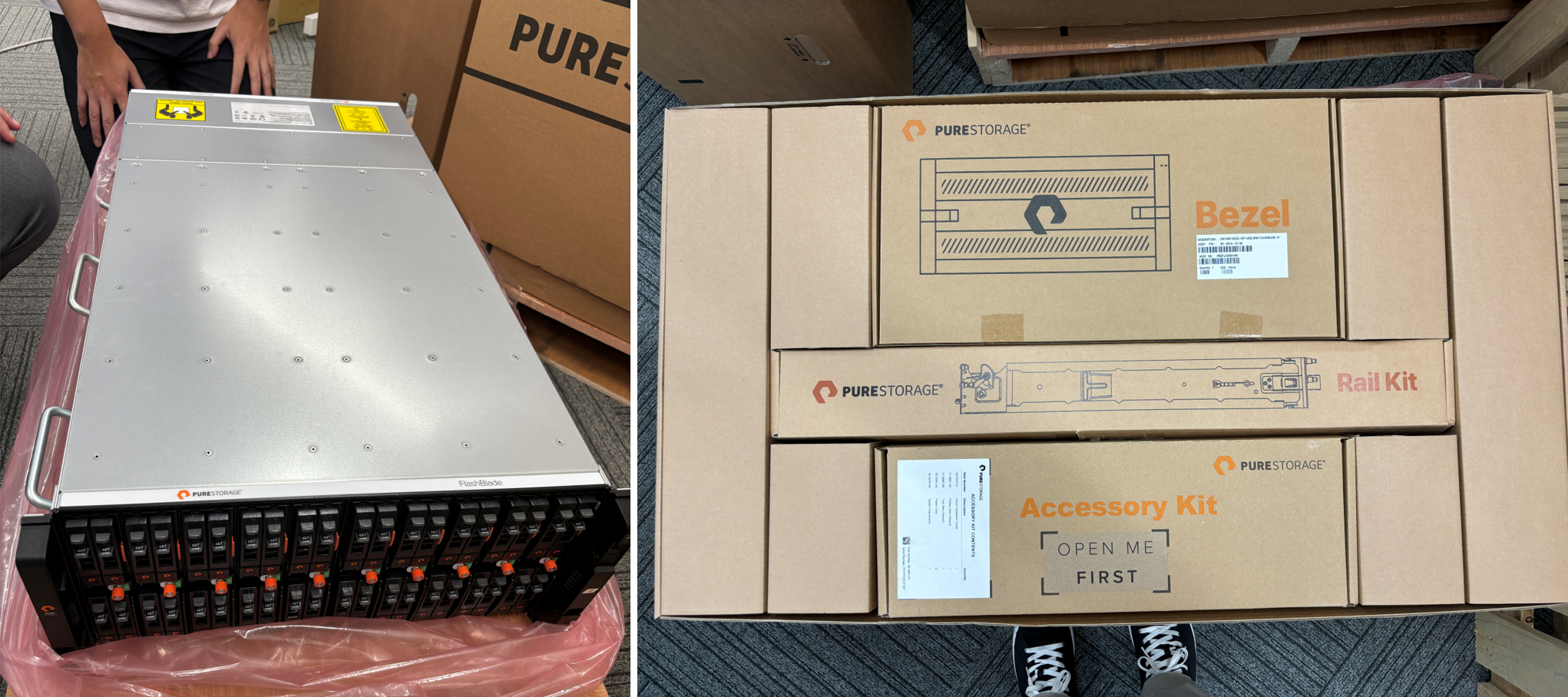

下段の2つの箱にはそれぞれ、ベゼルとラックマウントレール、アクセサリーキット（ドキュメント類など）、そしてFlashBladeメインシャーシ / 拡張シャーシが入っていました。（ベゼルはメインシャーシのみ）

また2段目に積んだ箱には、FlashBladeを束ねるスイッチ「External Fabric Module（XFM）」が入っていました。XFMには現在「EFM3200e」および「XFM8400」の2種類があり、これらはスイッチ性能などからサポートされる構成が異なっています。今回は同梱されていたEFM3200eを使ってセットアップを行います。また3段目に積んだ箱には、オプションのケーブル類等が入っていました。

つづいて、各ハードウェアを細かく見ていきます。

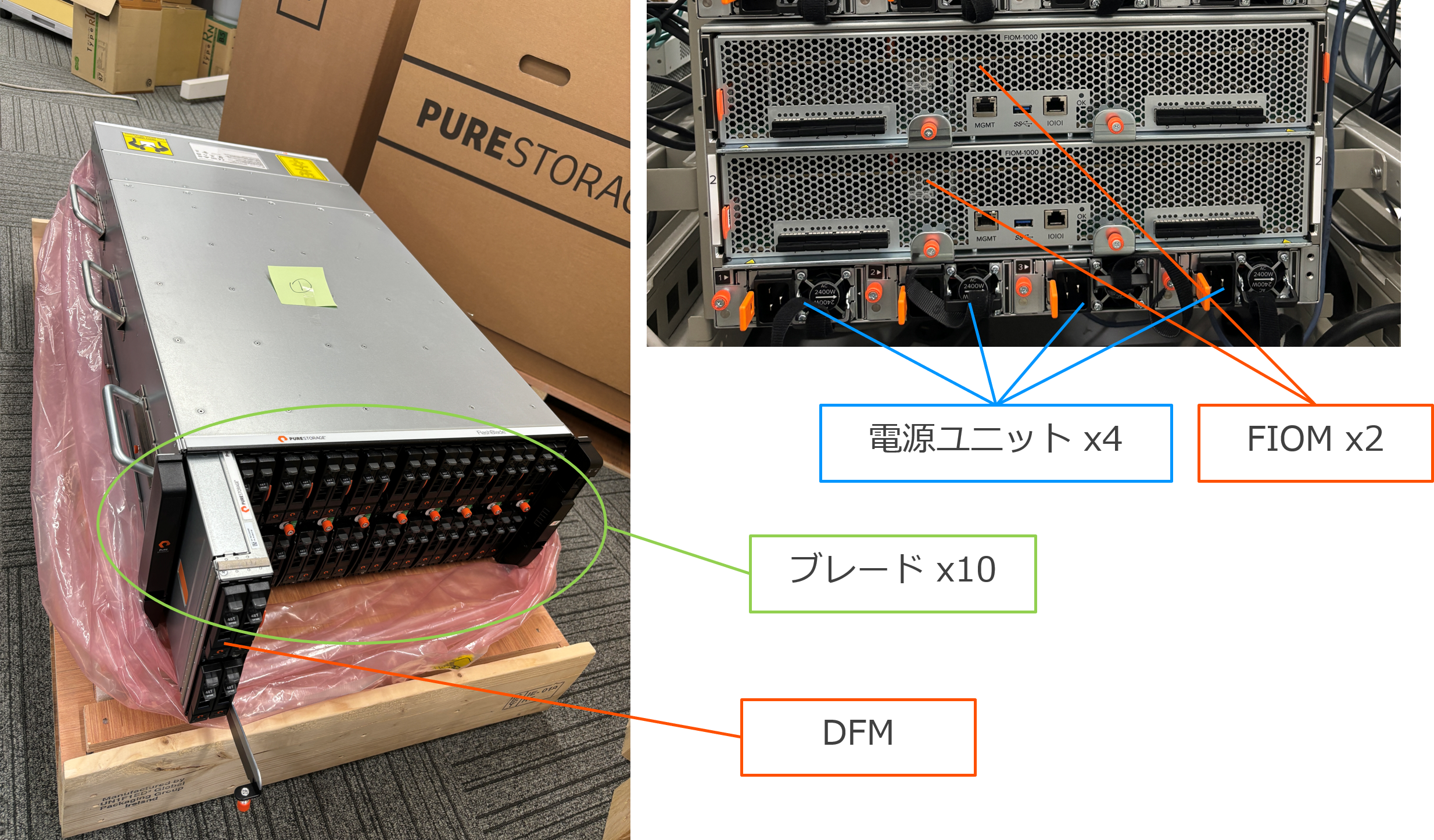

FlashBladeのシャーシは、5Uのシャーシに10本のブレード+2台のFIOM（Fabric IO Module）+ 4台の電源が搭載されています。各ブレードには4本のDFM（Direct Flash Module）が搭載されており、全体では4本 x 10ブレード x 2シャーシ = 80本のDFMが搭載されています。
今回のモデルでは、DFMはすべて48TBモデルですので、物理容量で48TB x 80 = 3840TBとなります。
※現在は75TB QLC DFMの搭載もサポートされています。

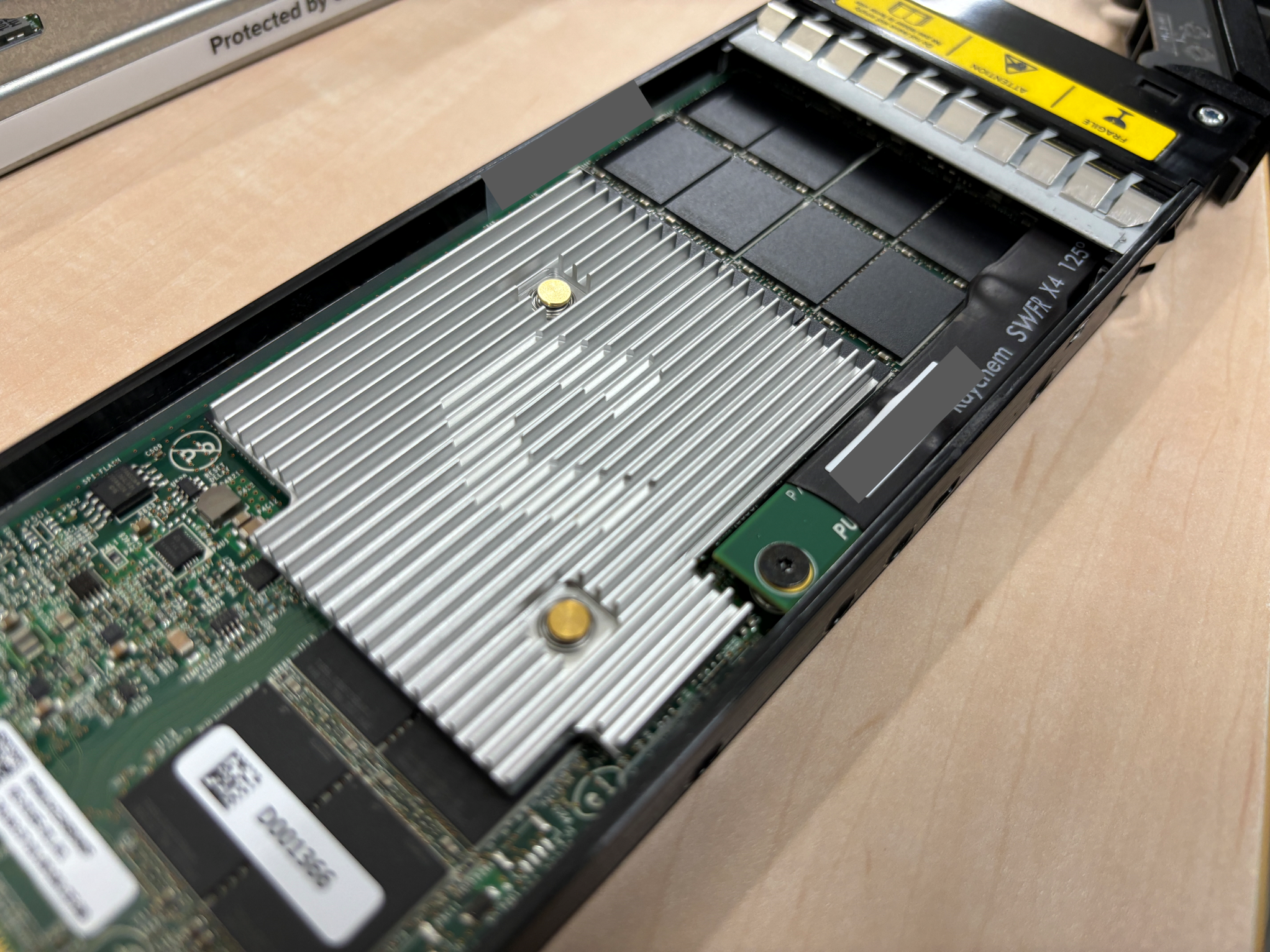

DFMは"DFMe"と呼ばれているもので、NVRAMに当たる部分までを各DFM上に内蔵した形で提供されるものとなっています。たくさん並んでいる黒い部分がNANDチップであり、データが保存される部分となります。

▲ ヒートシンクに描かれたロゴがちょっとかっこいい

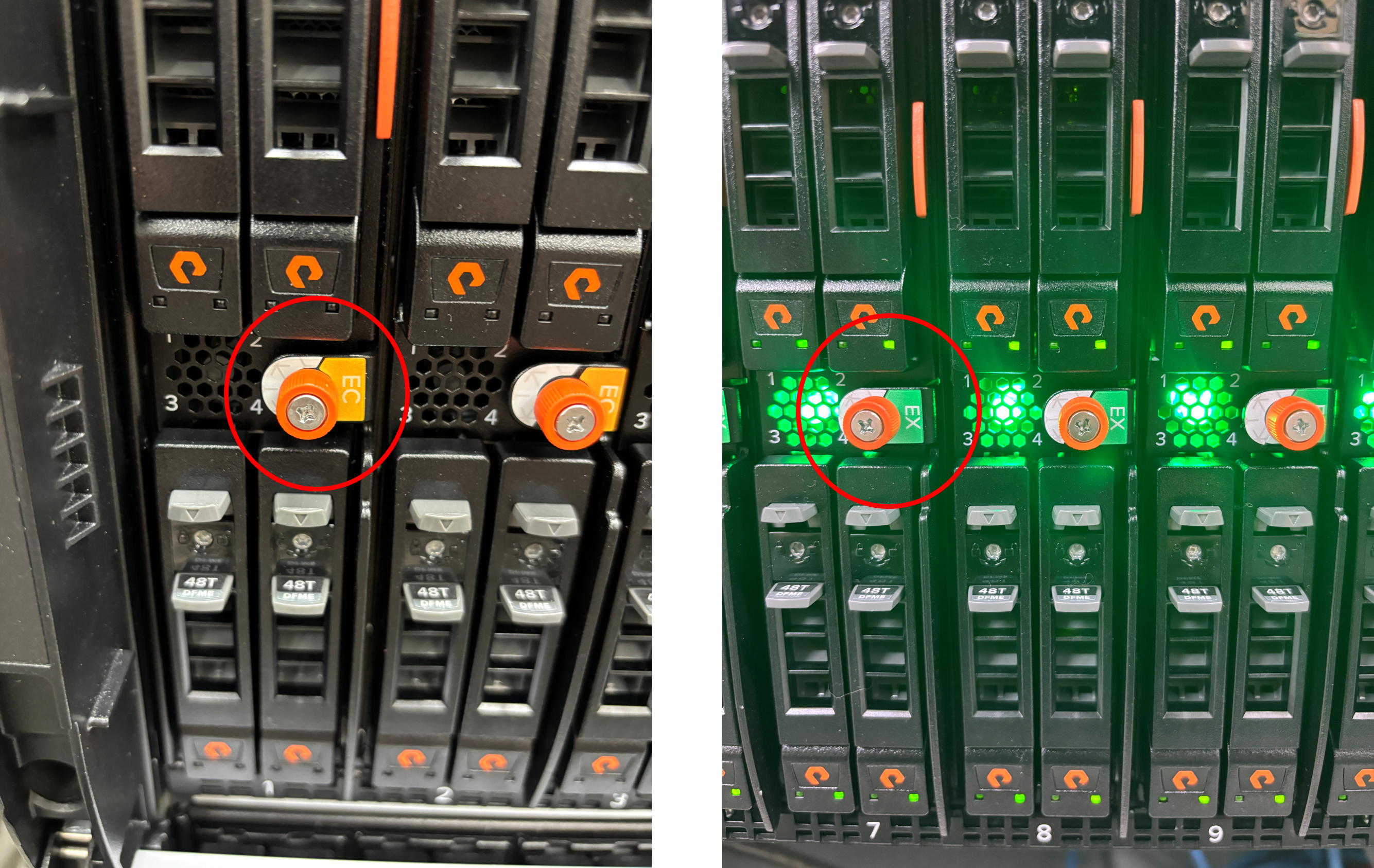

ブレード前面には以下の写真のようにそれぞれ「EC（メインシャーシ）」および「EX（拡張シャーシ）」の記載があり、ここを見ていただくことでブレードごとの判別が可能となっています。
またブレードサーバー同様、ブレード上にはCPUおよびメモリが搭載されています。拡張シャーシであってもメインシャーシ同様にCPUおよびがメモリ搭載されていることを確認していますが、カタログスペック上最大消費電力が異なることから、発揮できる性能には差異があるものと思われます。

FlashBladeはブレードごとにOS（Purity//FB）が搭載されているアーキテクチャとなっており、上記写真手前のM.2 SSDにOSが入っています。

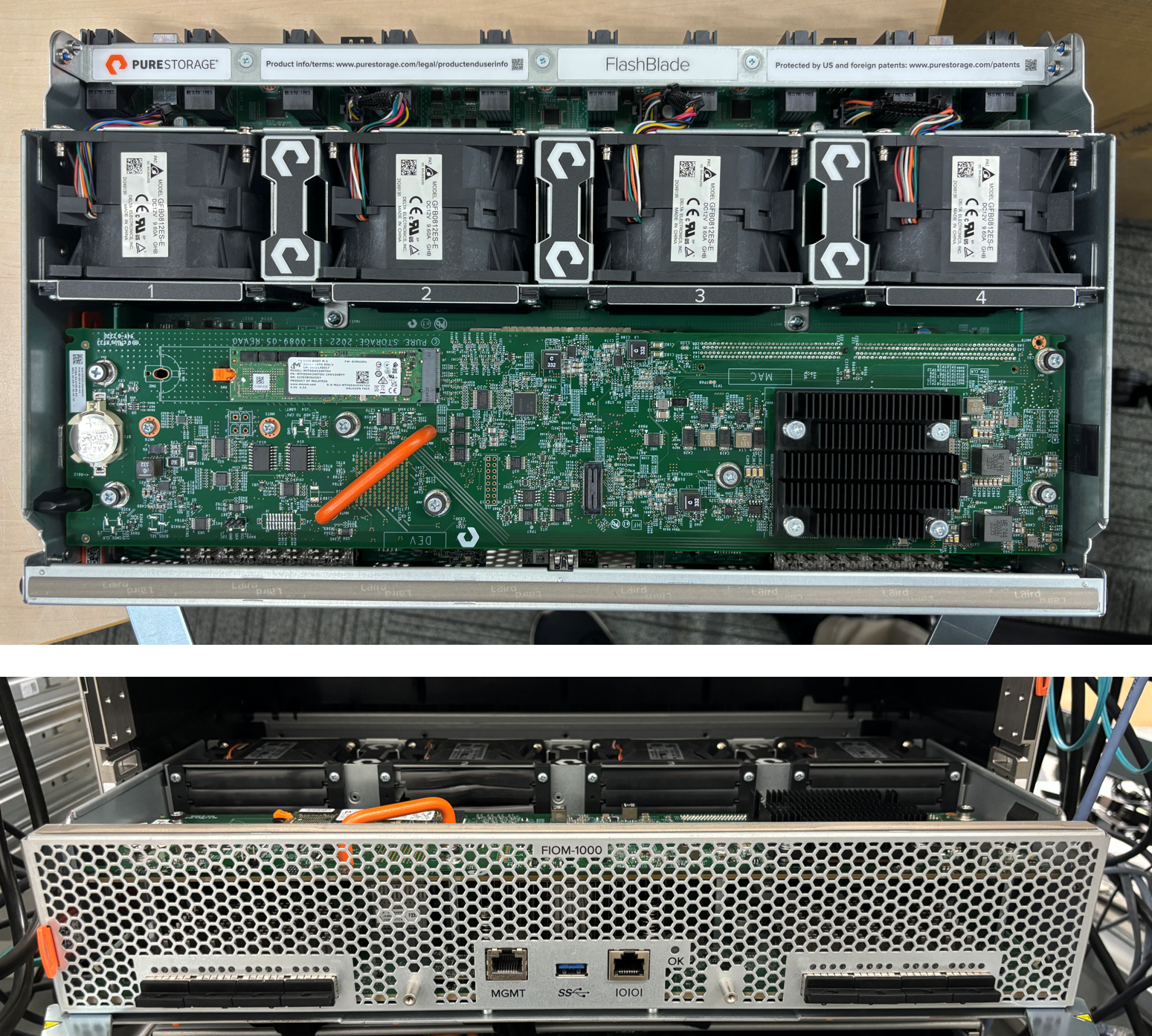

FIOMはシャーシ内のブレードをまとめ上げ、ポートを提供するコンポーネントです。シャーシごとに2台で冗長化されて搭載されます。写真では見えづらいですがブレード背面部分の基盤は2段構成になっており、ファンやブート用M.2 SSDのほか、下段の基盤にはIO Module（QSFP28）、CPUやメモリも搭載されています。

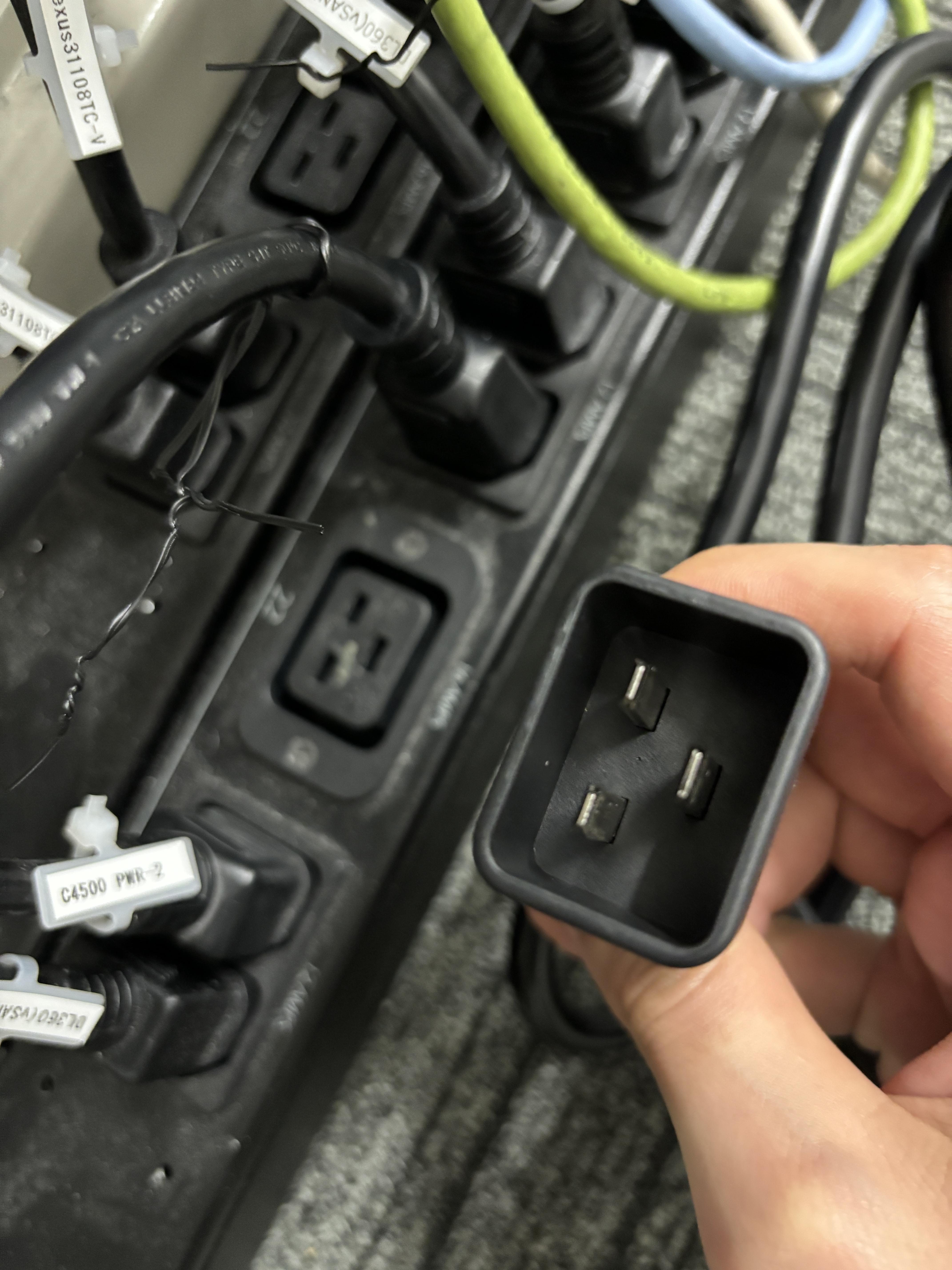

また電源ユニットには、2400Wの電源ユニットがシャーシあたり4台搭載されています。利用する電源コードはC19/C20という少しめずらしい規格のため、導入先の環境確認は必須です。

つづいて、XFM（今回は3200e）を見ていきます。

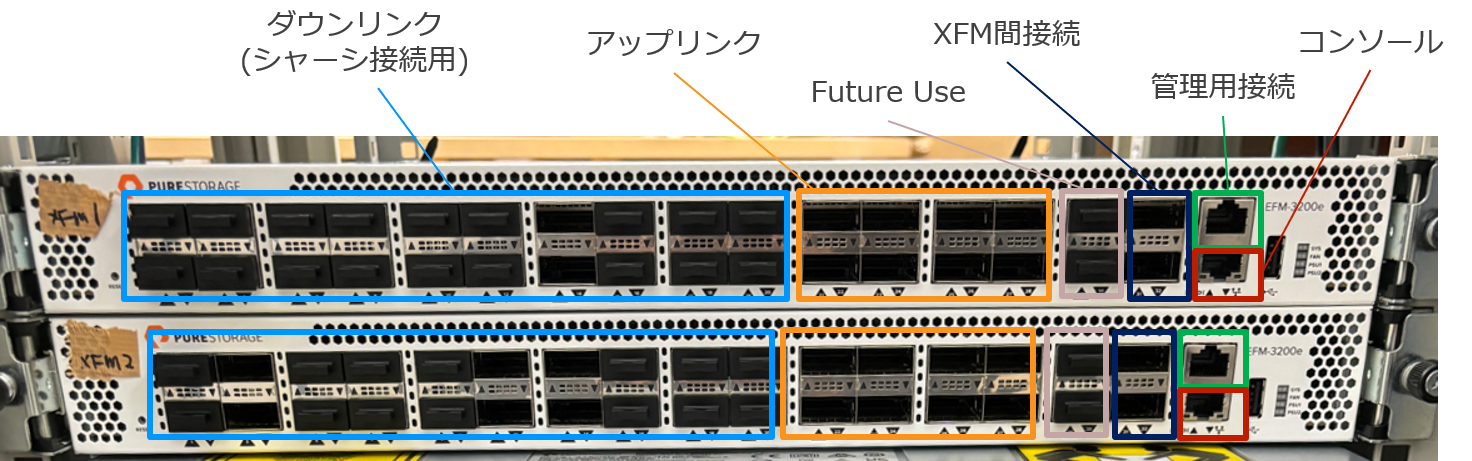

XFMはFlashBladeのシャーシ集約用のFlashBlade専用スイッチです。e3200ではQSFP28(100GbE)が32ポート、管理ポート、コンソールポートが備わっています。QSFP28のポートも下図のようにそれぞれ用途が定まっており、ダウンリンクで使えるポートは40ポートです。後ほど図示しますが各シャーシごとに8ポートを接続に使うため、最大5シャーシまでの構成がサポートされています。

１．FlashBladeのハードウェア

ハードウェア類の確認後、ラッキングを実施しました。

FlashBlade//Eは、ブレードおよびDFMフル搭載の状態のシャーシの重量がおよそ100kgあります。そのため、4人以上での設置が推奨となっています。

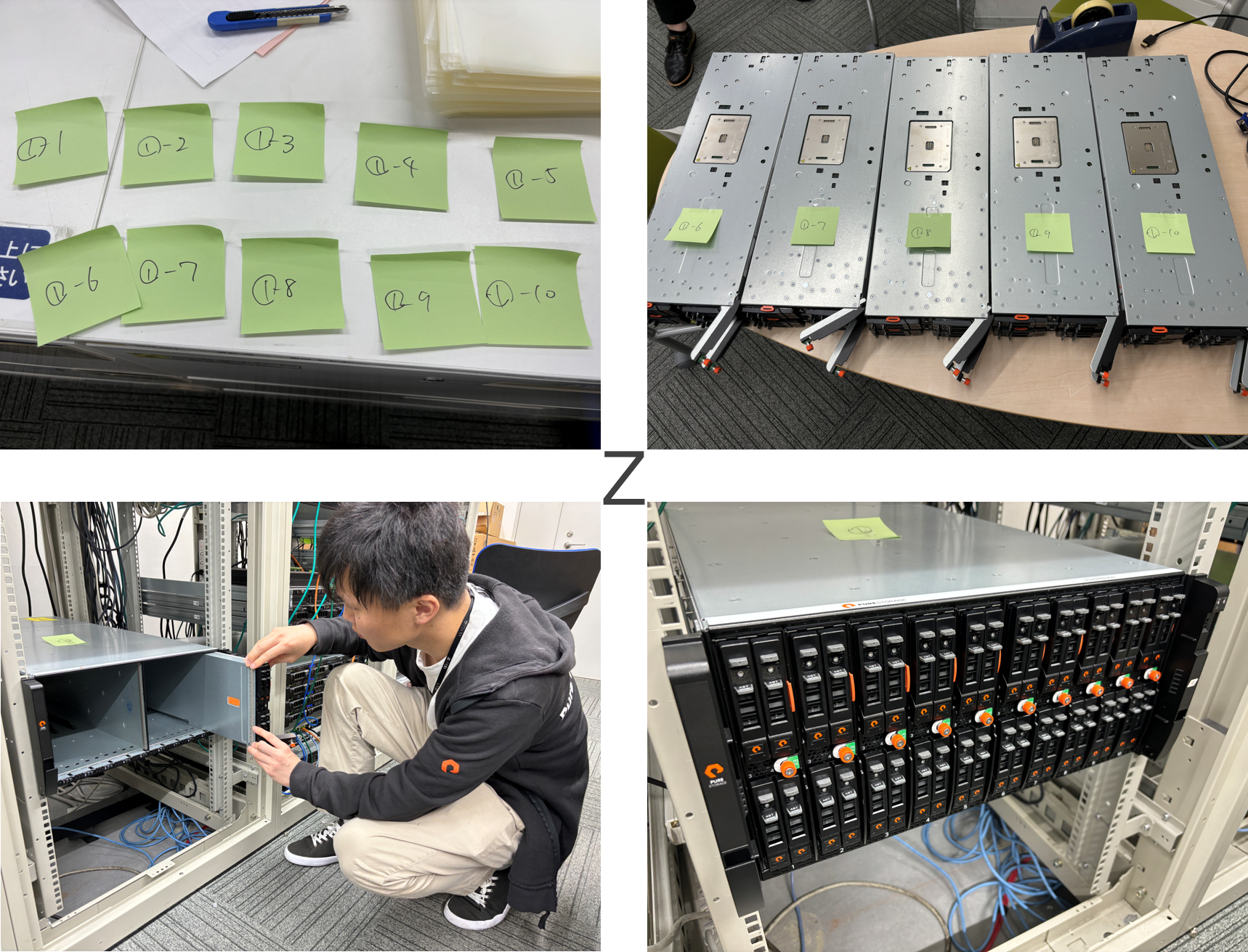

今回は人数も集まらなかったため、ブレードを一度抜いた状態で空のシャーシをラッキング後、ブレードを搭載するという手順をとりました。なお、すでに構成済みのシステムであったため、念の為ブレードの搭載順序を間違えないように番号をつけてラッキングしております。

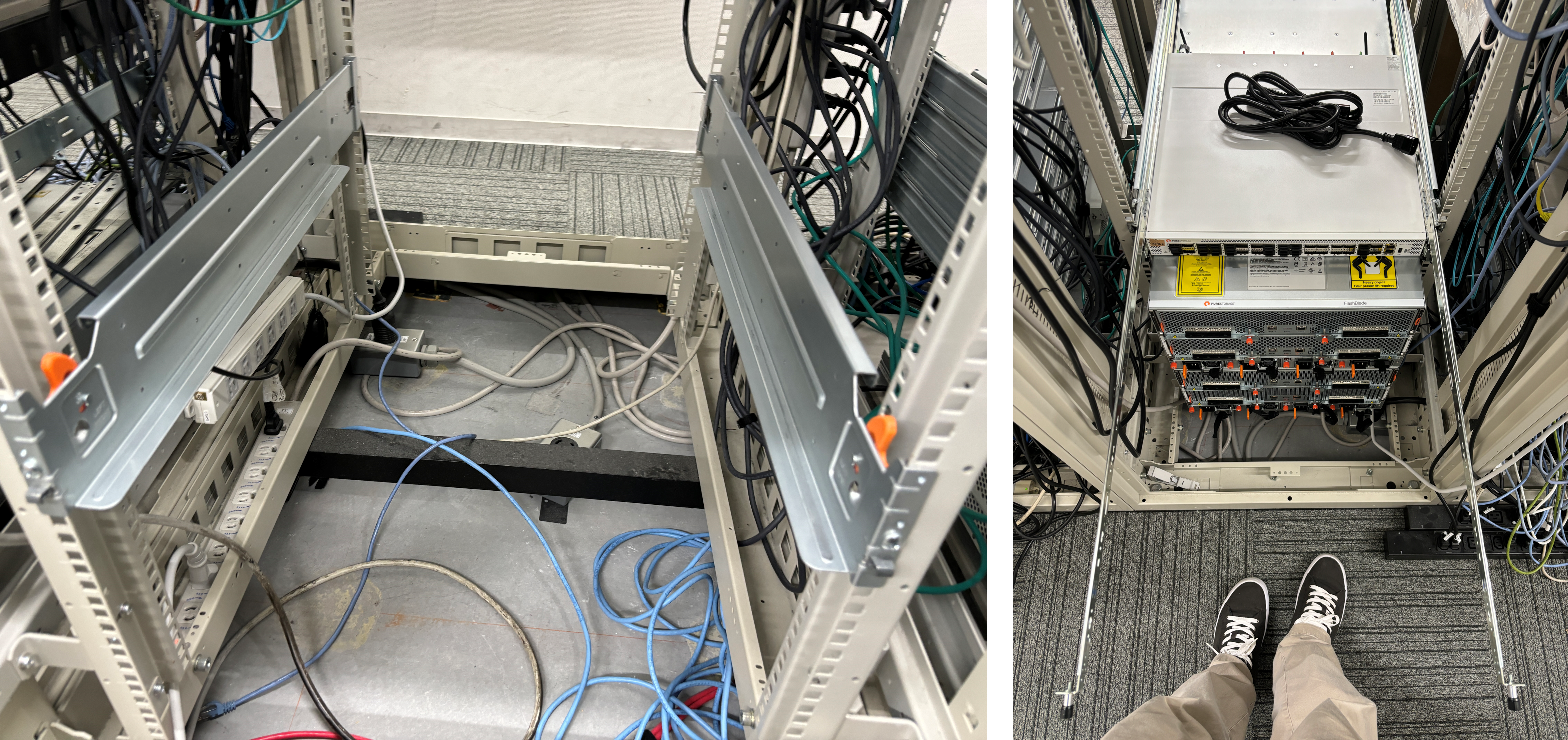

メインシャーシおよび拡張シャーシのラックレールはFlashArray同様の載せたあとに前面を固定するタイプのレールです。このタイプのレールはうまくハマらなくて手間取る、みたいなことが起こらないので非常に楽ですね。
XFMはサイドレールを本体に取り付け後、くぼみに引っかかり部分を合わせてスライドするタイプのレールです。

▲ 本体のレール（左）とXFMのレール（右）

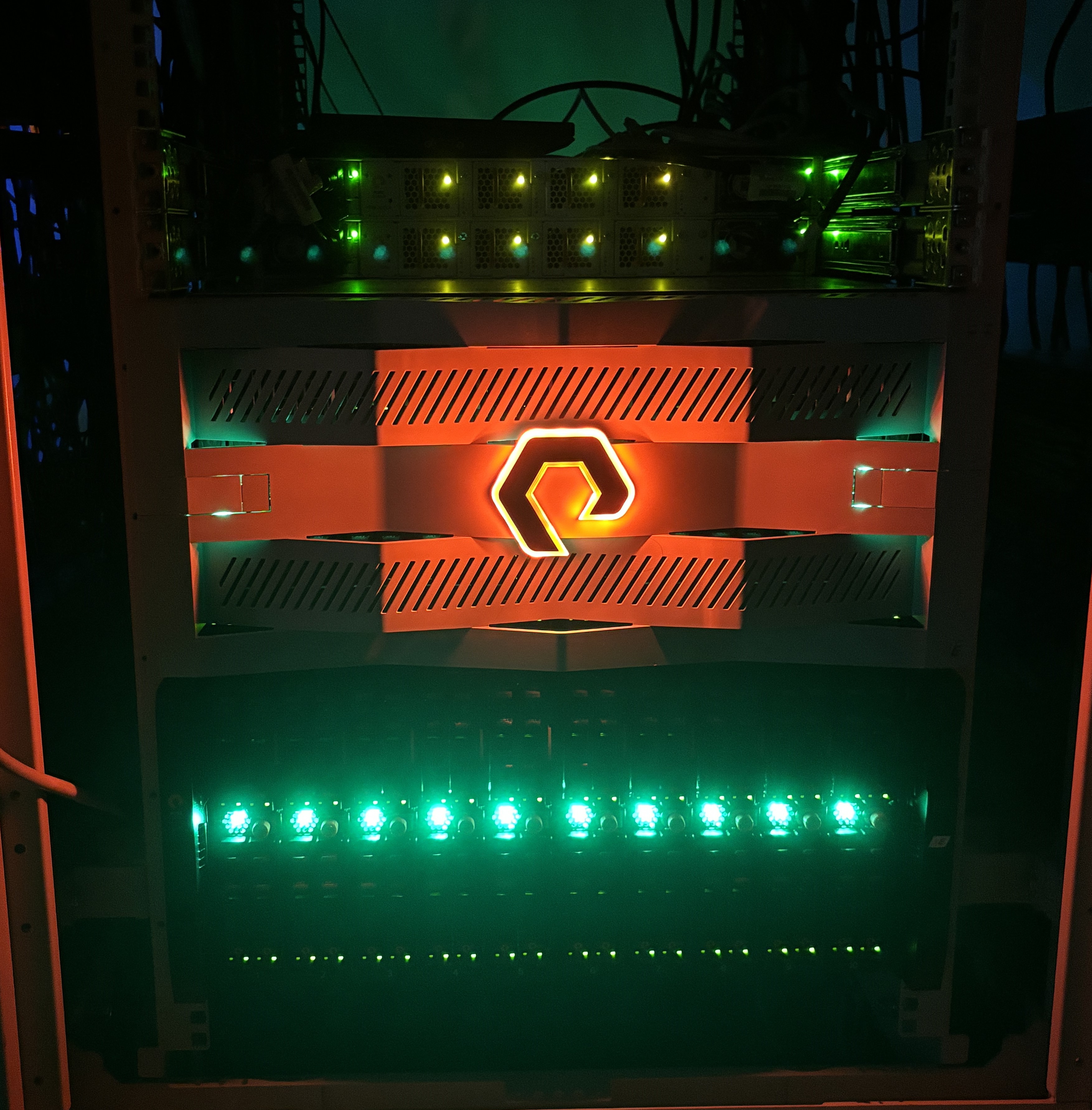

その後、2台目のシャーシおよびスイッチまでラッキングし、つづいて結線を実施しました。（事前構成済み出ない場合には、結線前に電源を入れXFMおよびFB本体にコンソールから設定を実施する必要があります）

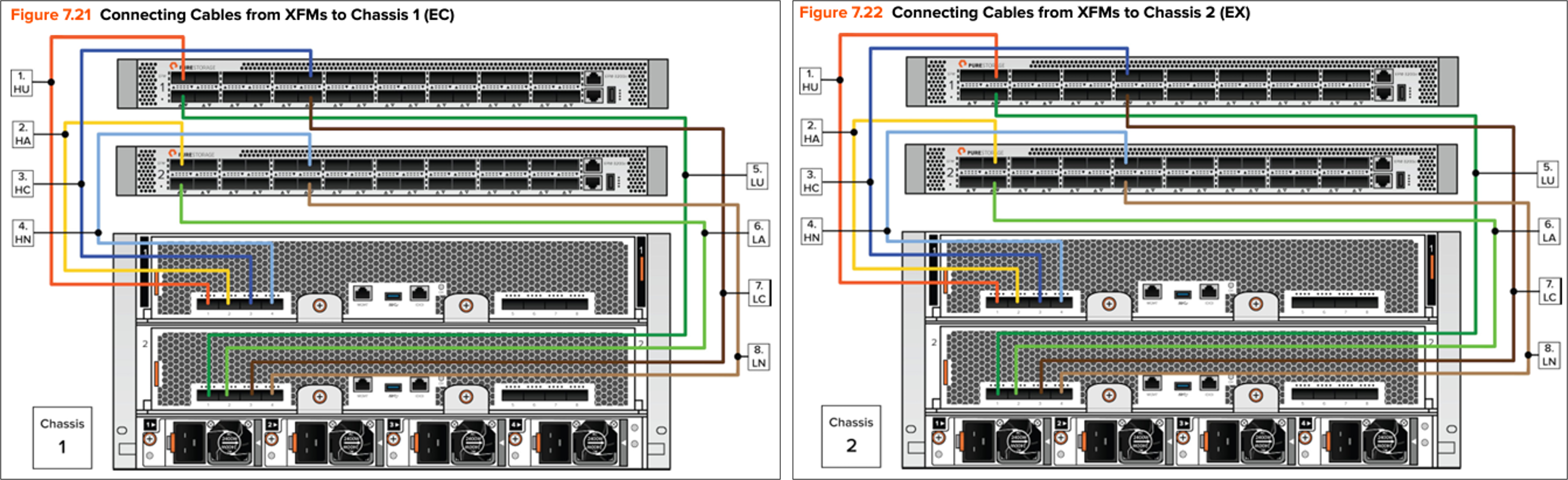

結線は以下の図のようにシャーシごとに結線するポートが定められているため、これに沿って結線を実施します。（以下は3200eでの結線ルール）

また環境の10GスイッチとXFM間は今回、一緒にお借りしていたアクセサリーキットに同梱の40G QSFP+ - 4 x 10G SFP+ のブレイクアウトケーブル4本（4 x 4 = 160GbE）にて結線しました。

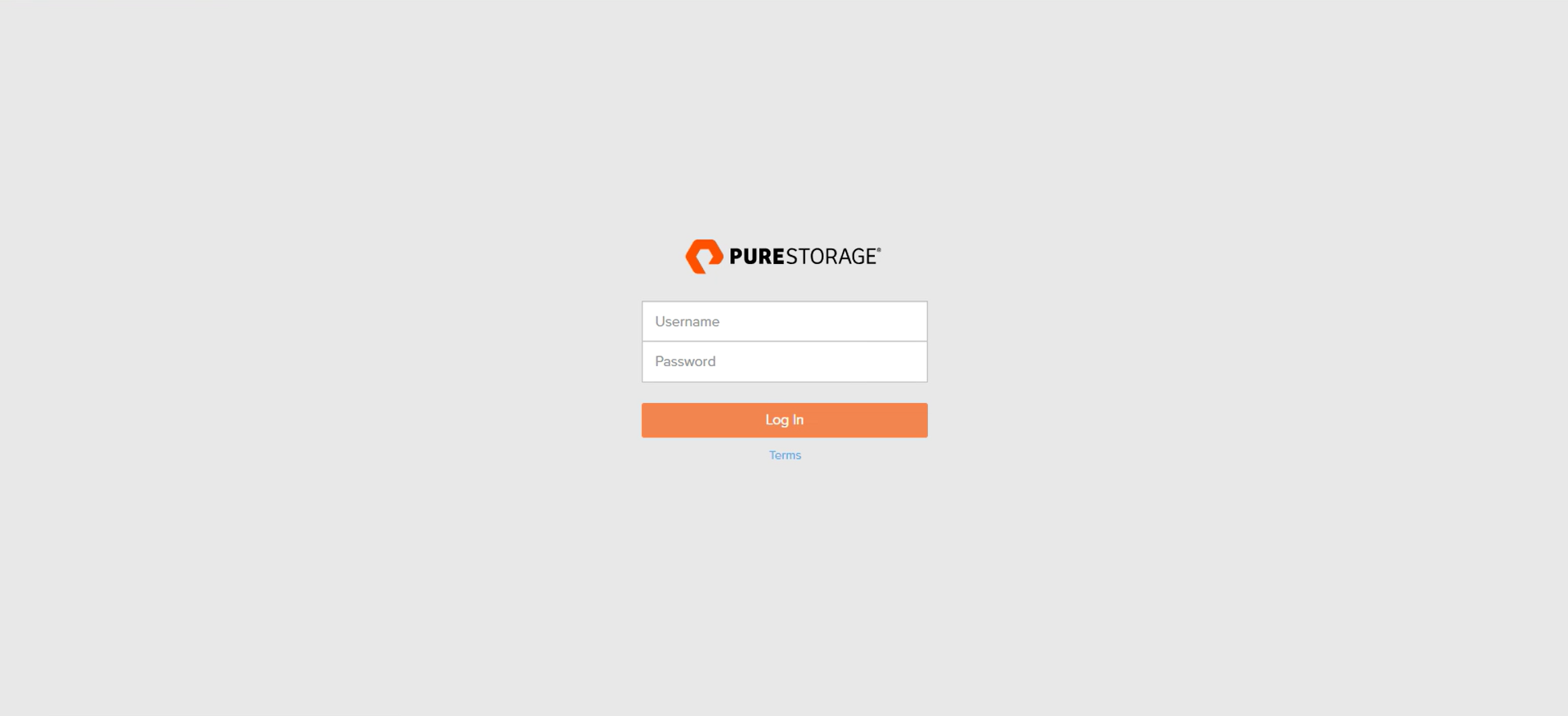

設定後、ブラウザから設定済みのIPアドレスにアクセスします。ログイン画面が表示されましたらセットアップ完了となります。

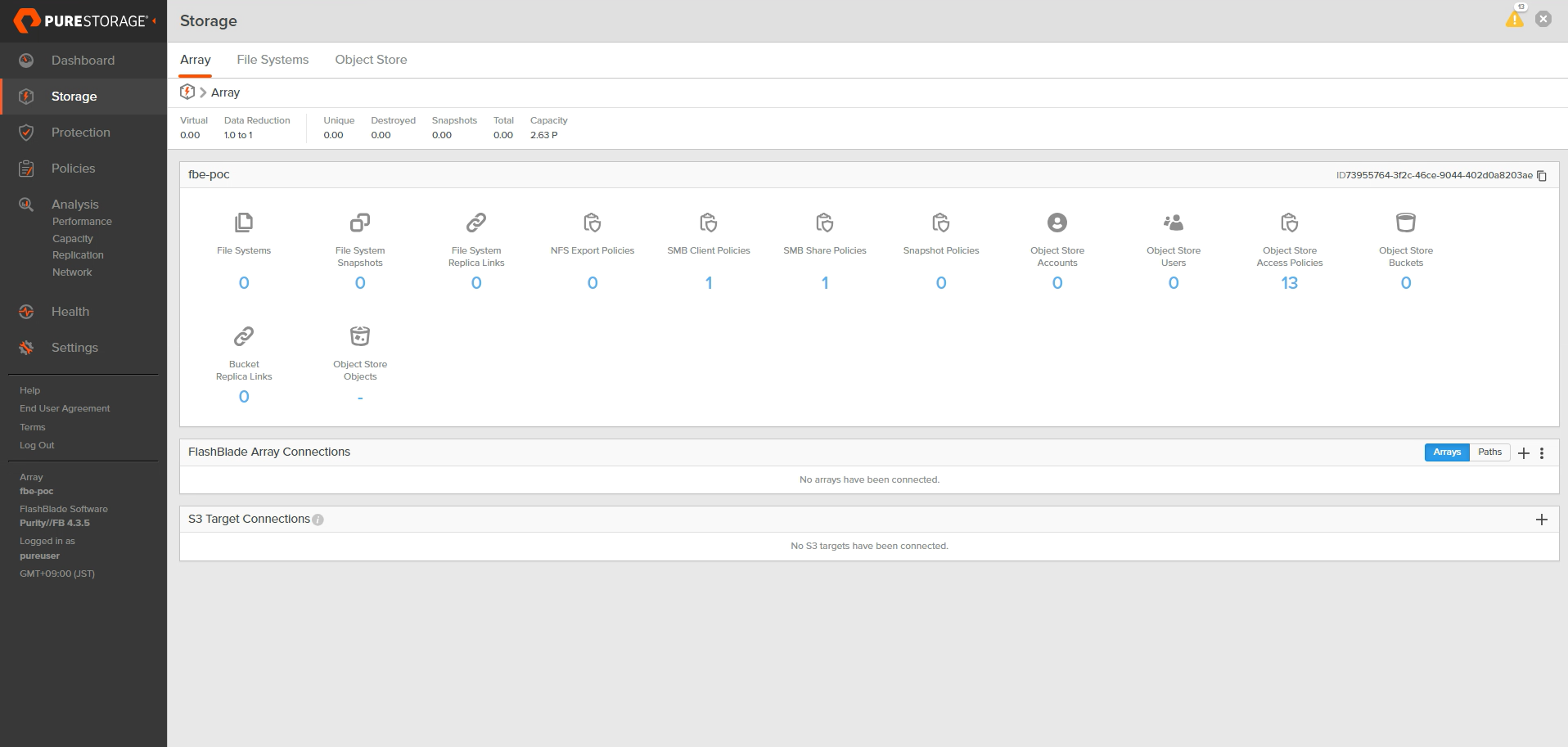

Array画面です。Array画面でもFlashArray同様、レプリケーション用Arrayとの接続設定やディレクトリの作成、Object Storeの作成やBucketsの作成が行えます。

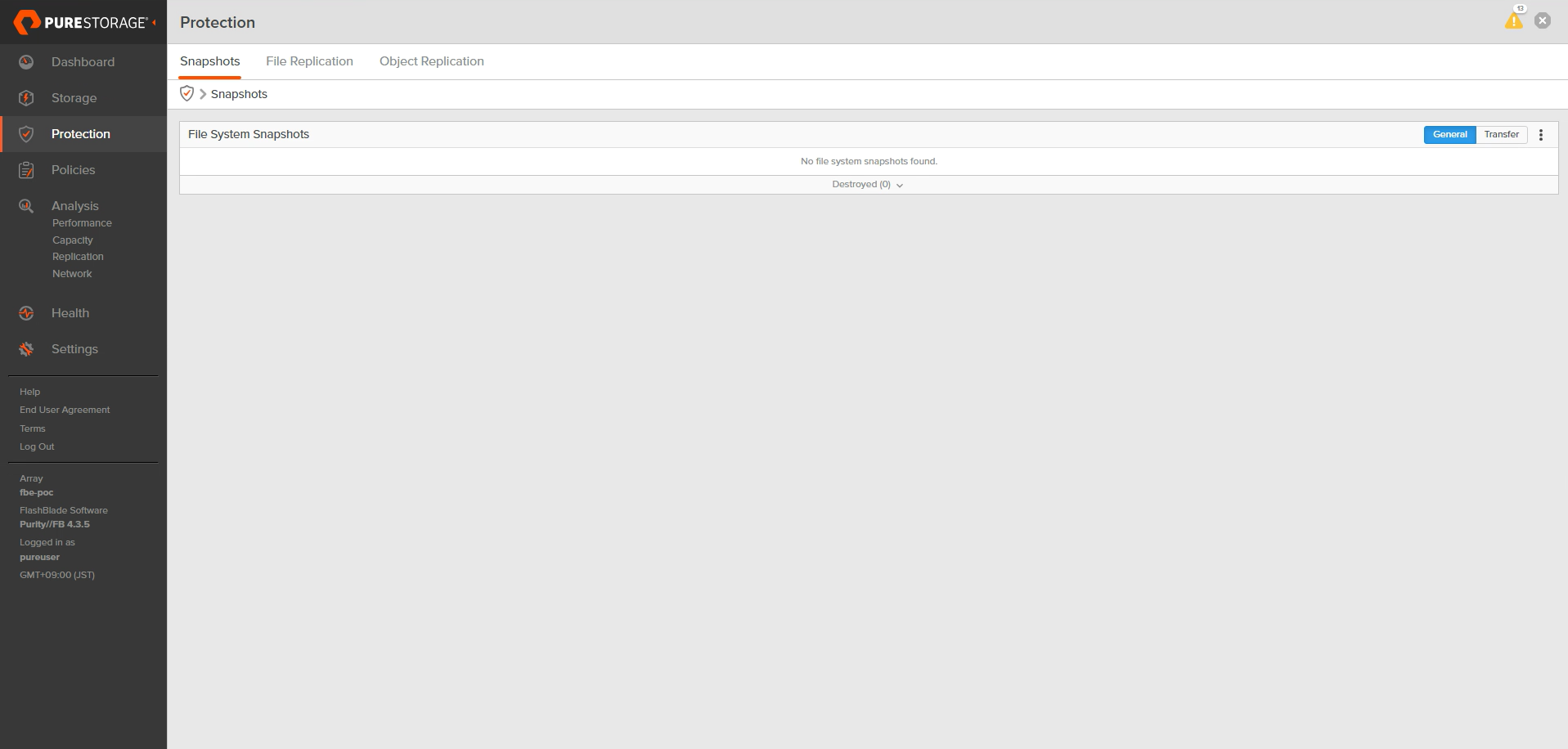

Protection画面では、スナップショットやレプリケーションといったデータ保護機能の設定が可能です。オブジェクトに関してもレプリケーション設定が可能なことが見て取れます。

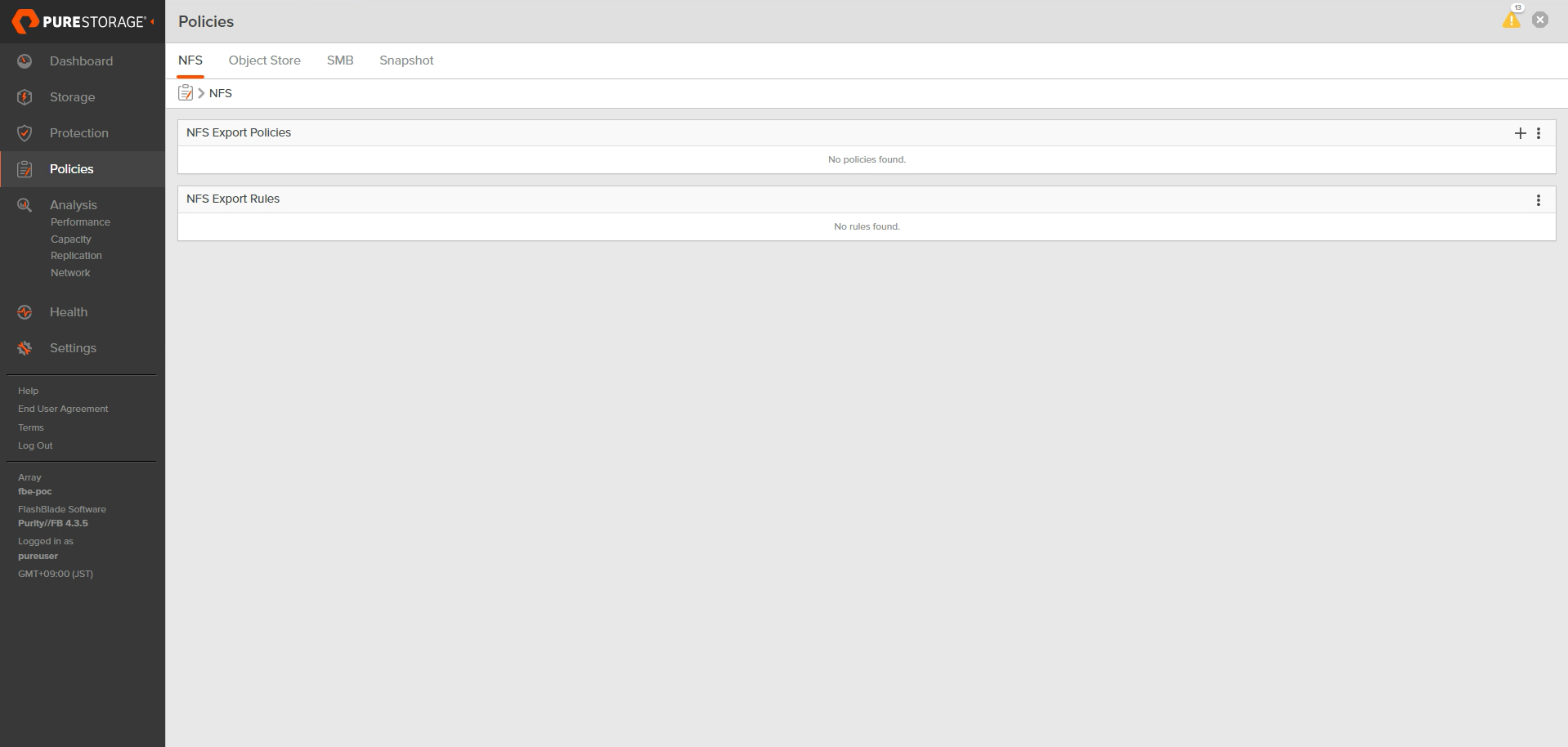

Policies画面では、エクスポートポリシーおよびスナップショットのスケジューリングが可能です。

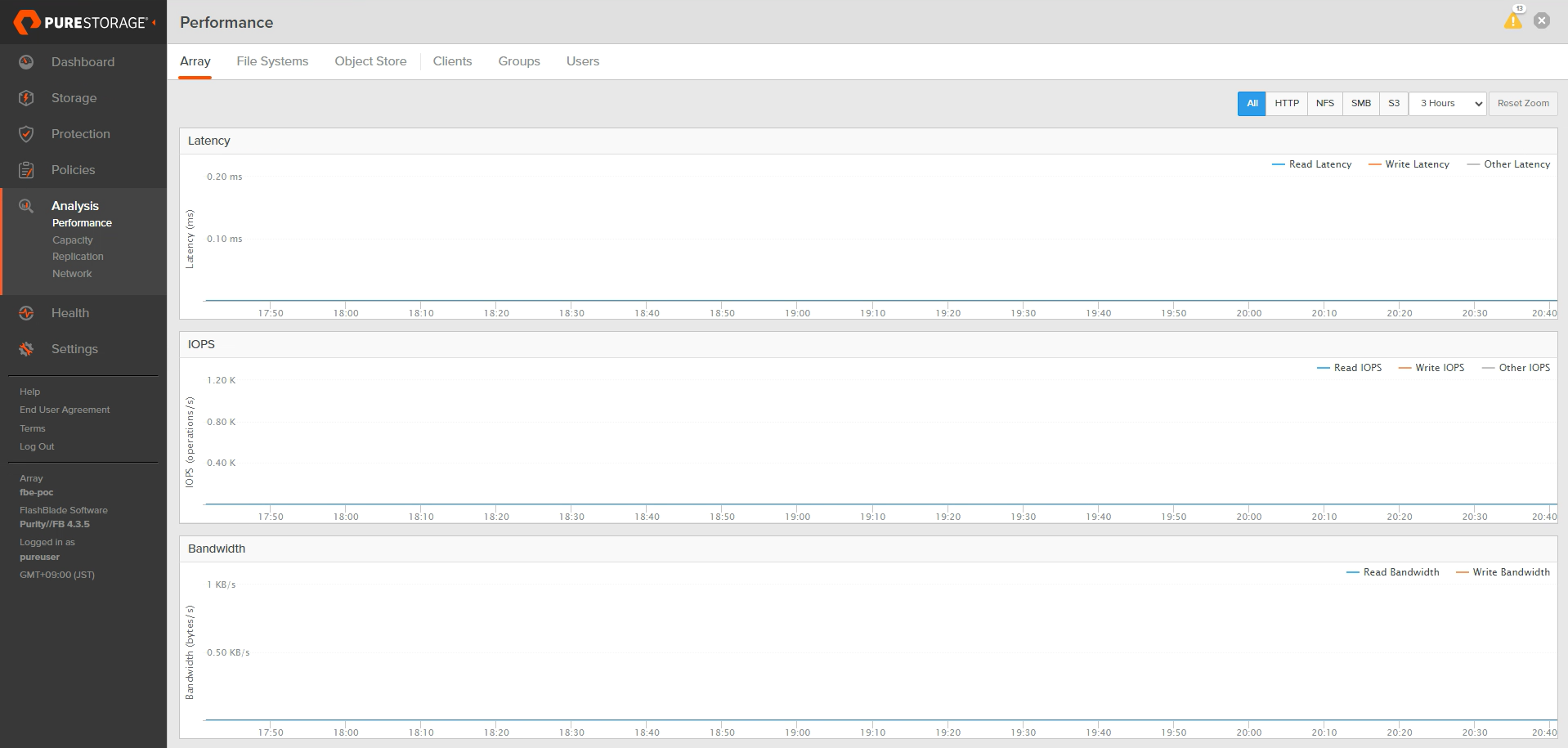

Analysis画面では、パフォーマンスやキャパシティ、レプリケーションのスループット、アレイ単位やポートごとのスループット情報などが確認できます。
