みなさん、こんにちは。SB C&Sの金井です。
本記事では「基礎から学ぶ！HVM 環境構築」シリーズの第4回「共有ストレージの構築」を解説します。HVM 環境での共有ストレージの構築について学習しましょう。

1. はじめに
 2. HVM のストレージ
 2.1 データストア
 2.2 ファイル共有
 3. HVMでの IPストレージ接続の冗長化
 3.1 iSCSI ストレージ接続の冗長化（Device Mapper Multipath について）
3.2 NFS ストレージ接続の冗長化
 4. iSCSIによる共有データストアの追加
 4.1 ホストでのmultipath-tools設定確認
 4.2 HVM Manager でのiSCSI接続

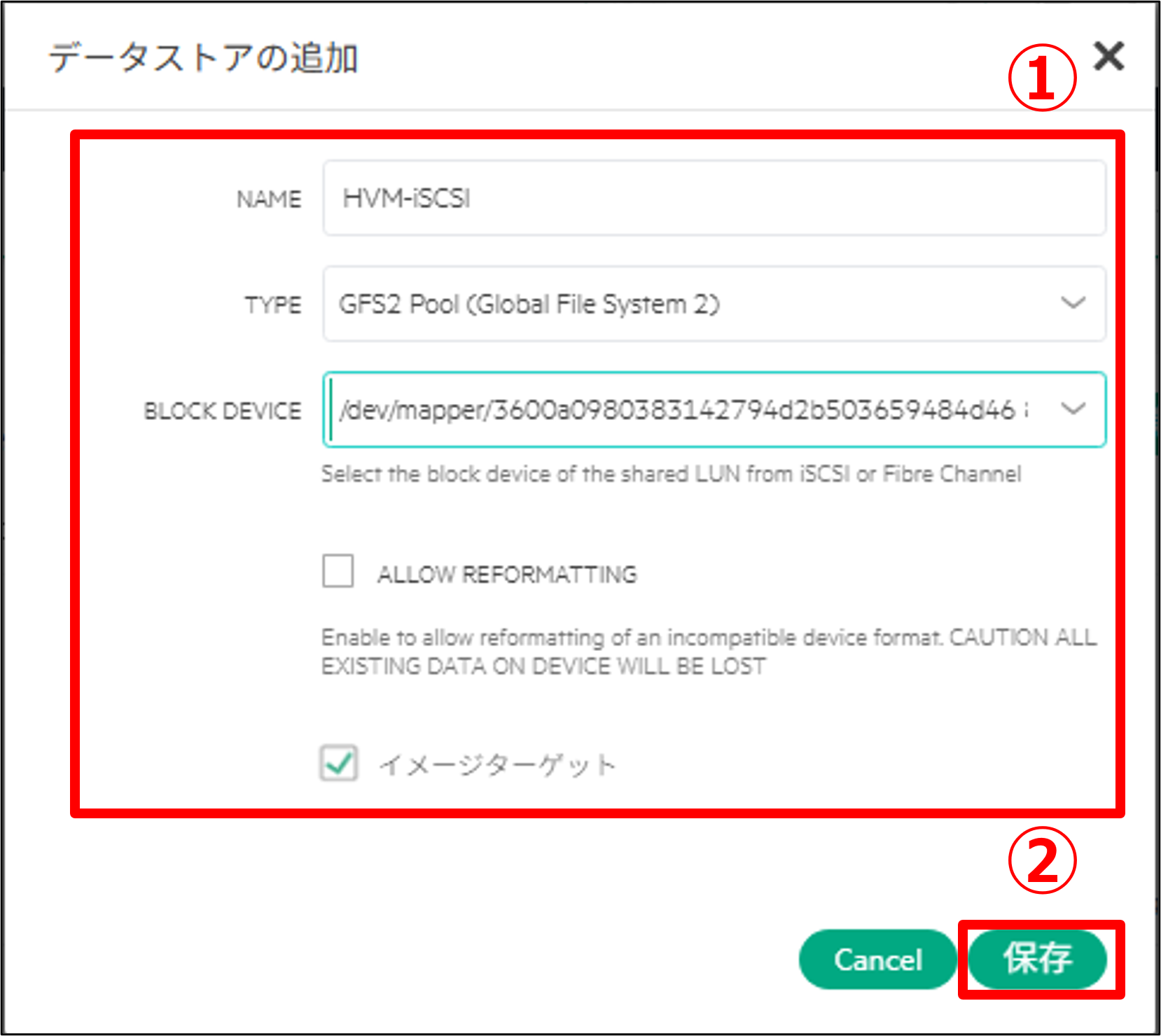

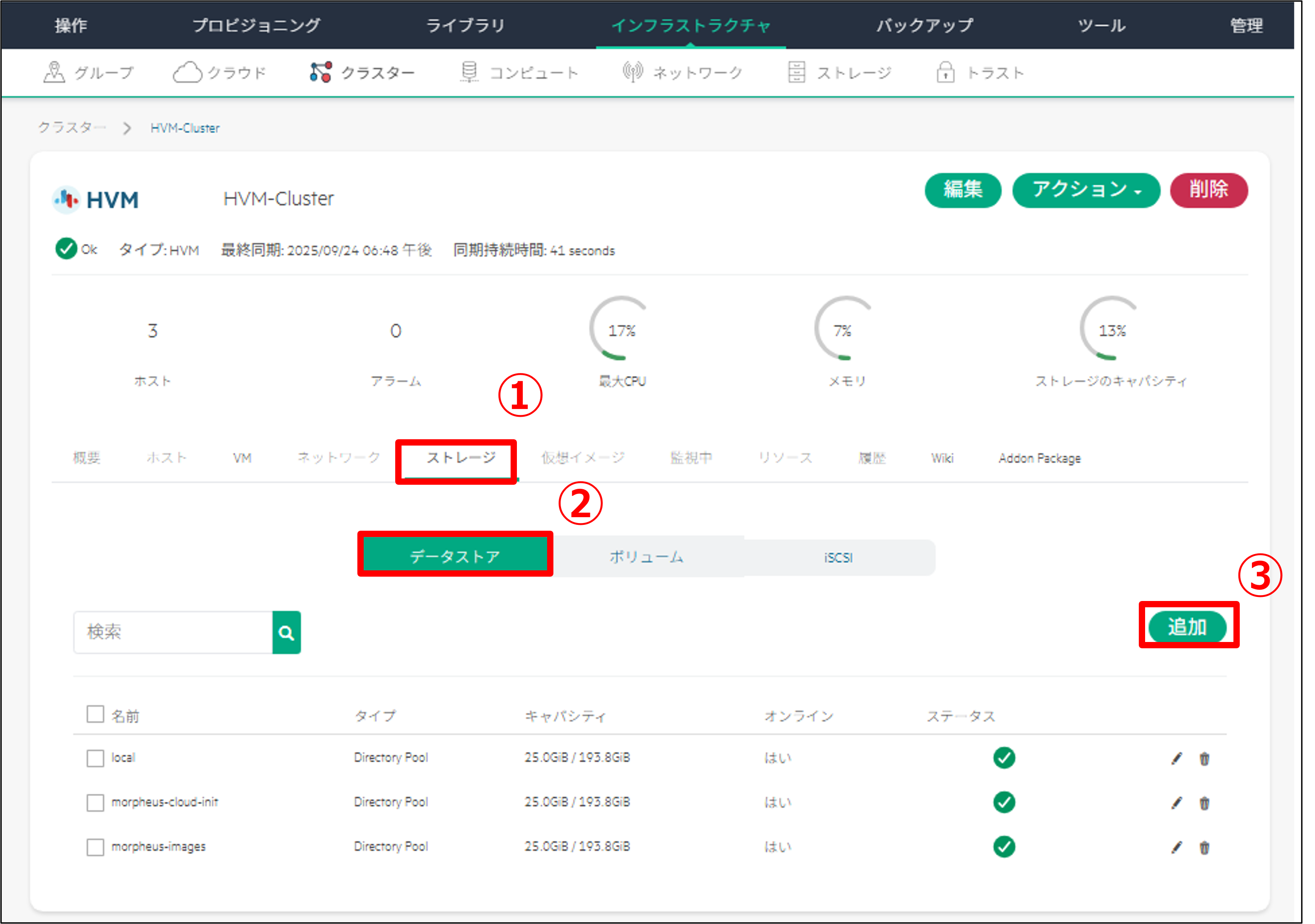

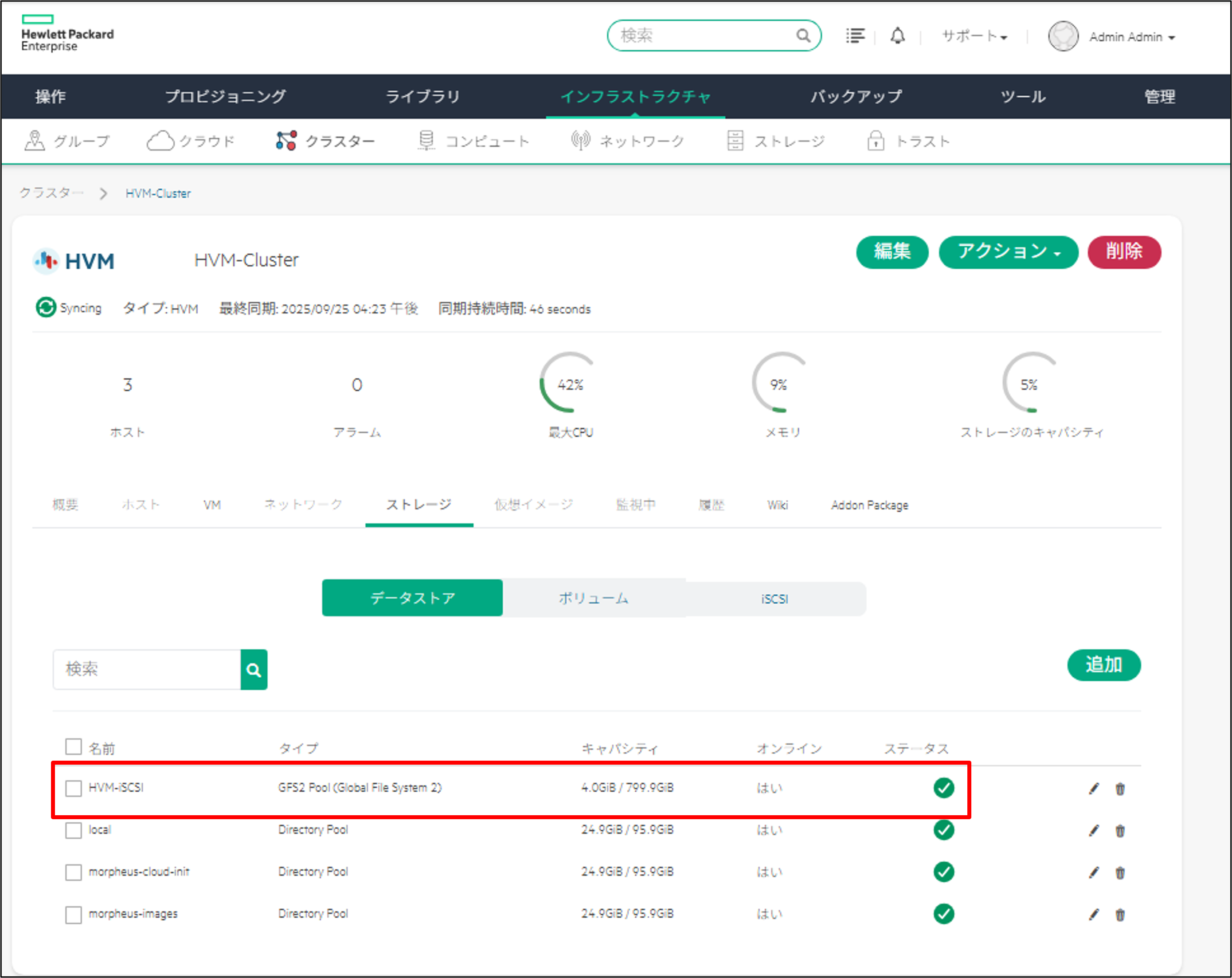

 4.3 GFS2 データストアの作成

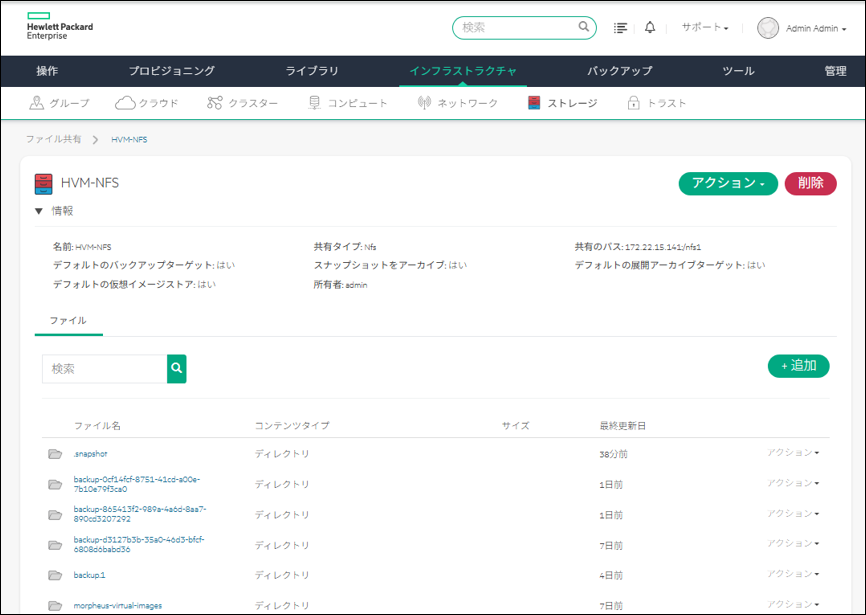

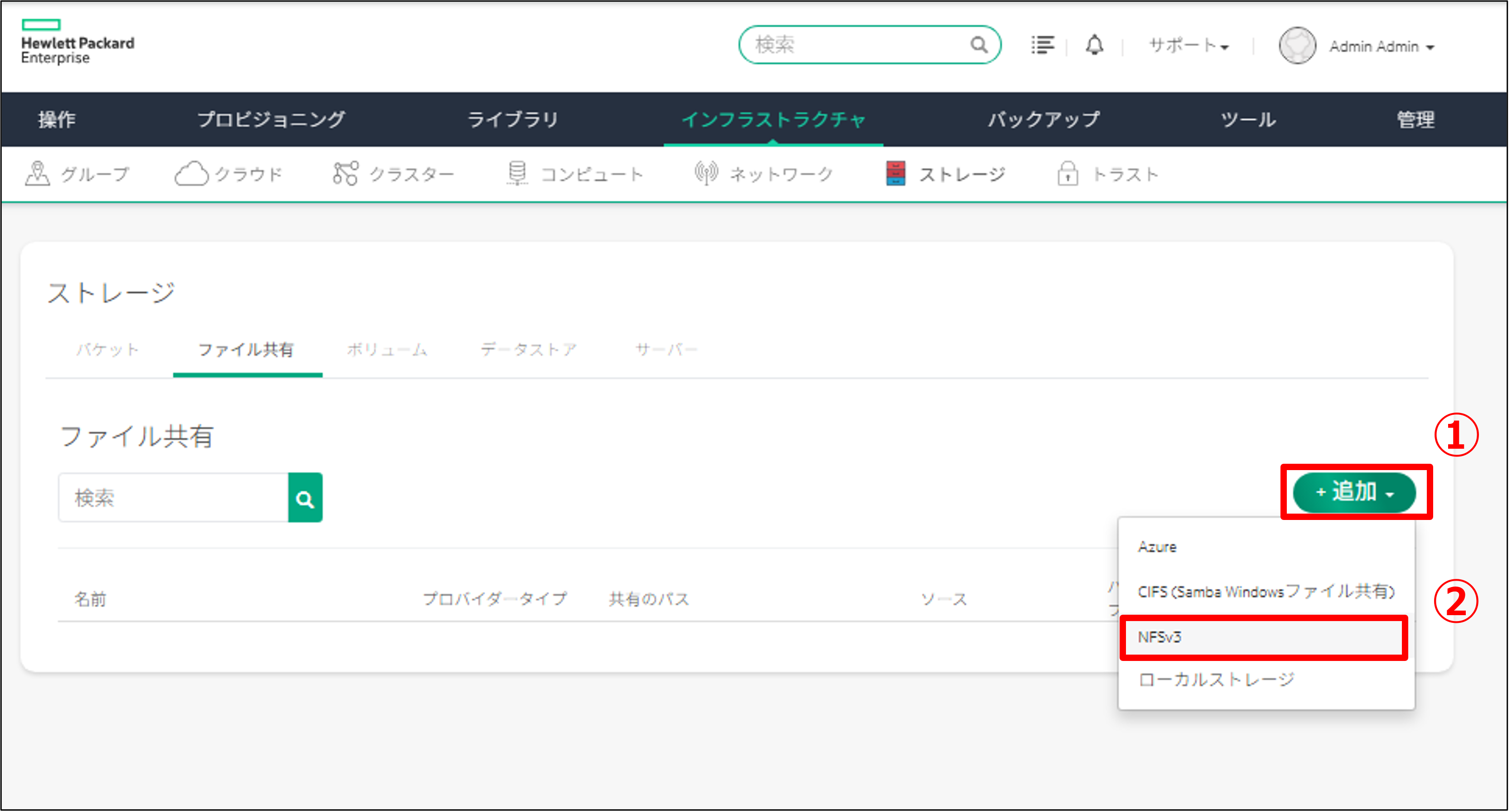

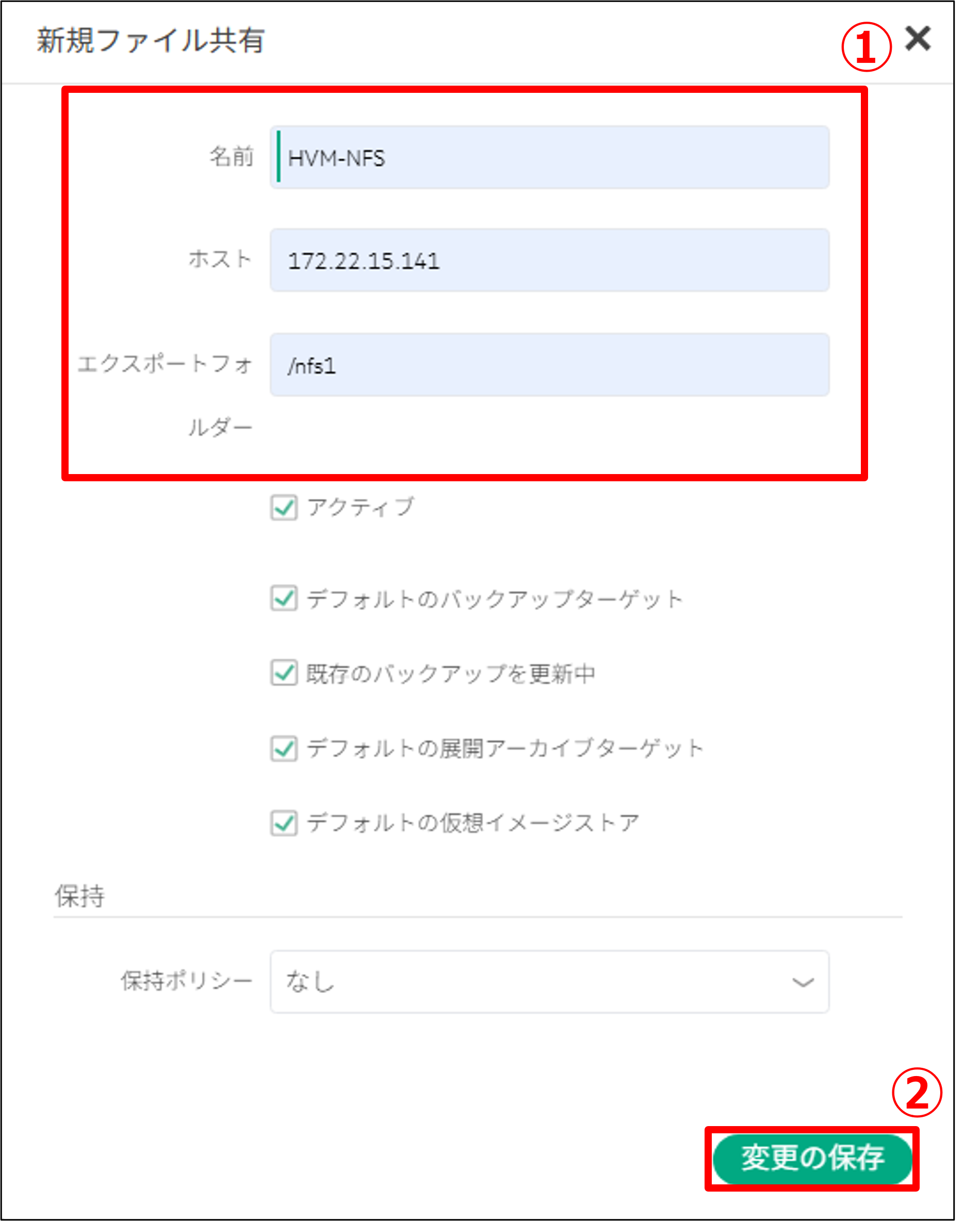

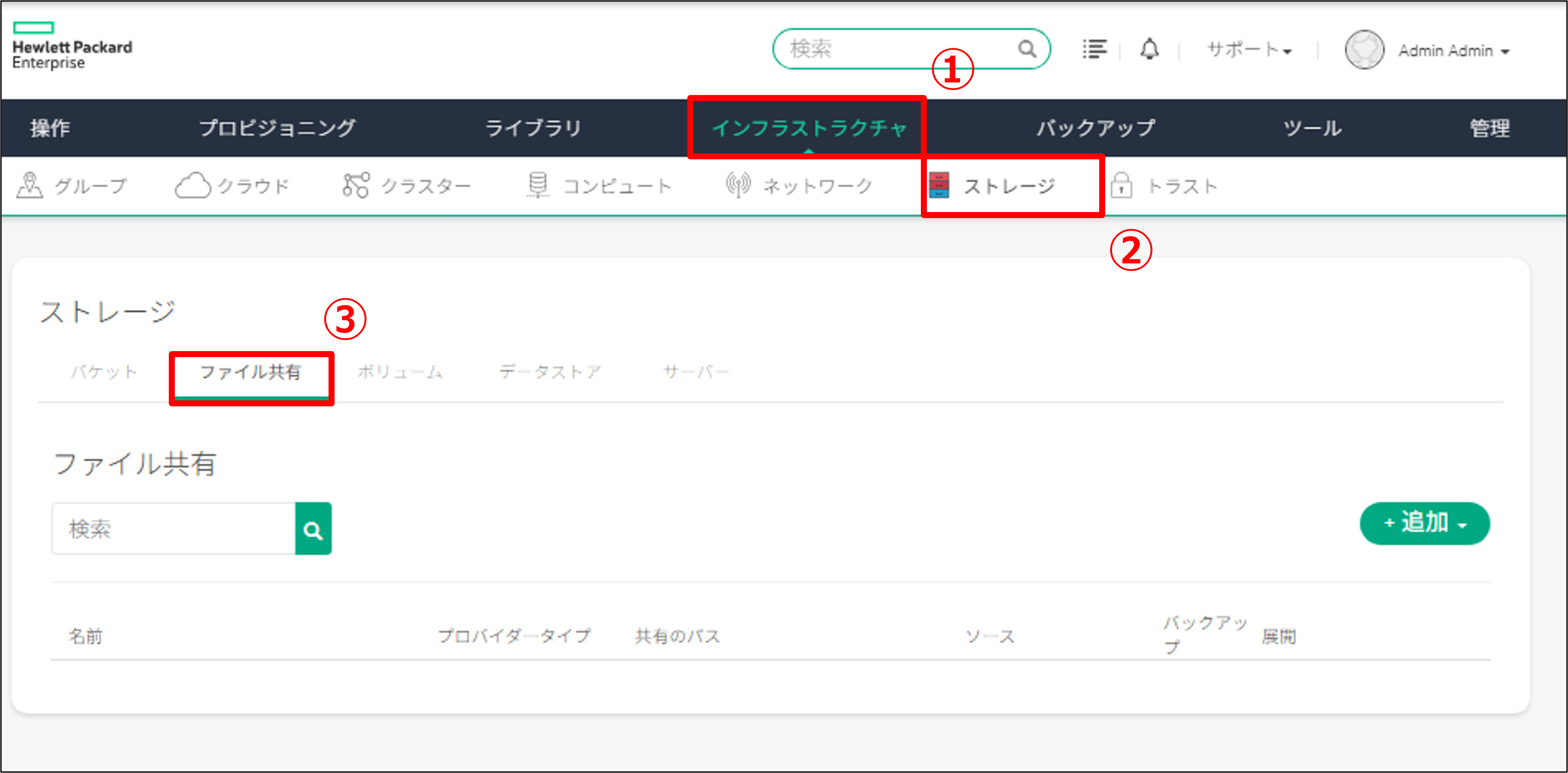

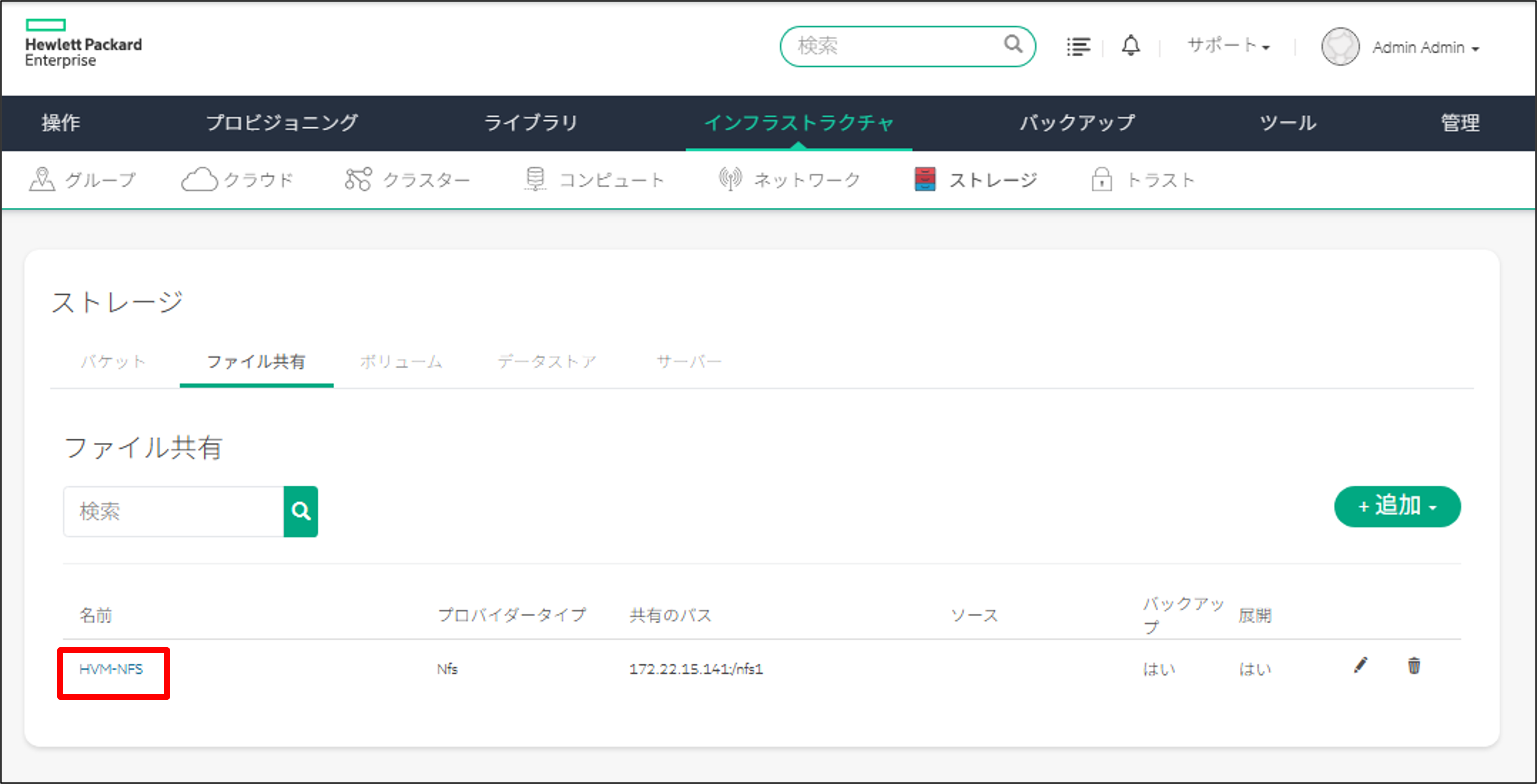

 5. NFSによるファイル共有の追加
 6. まとめ

1. はじめに

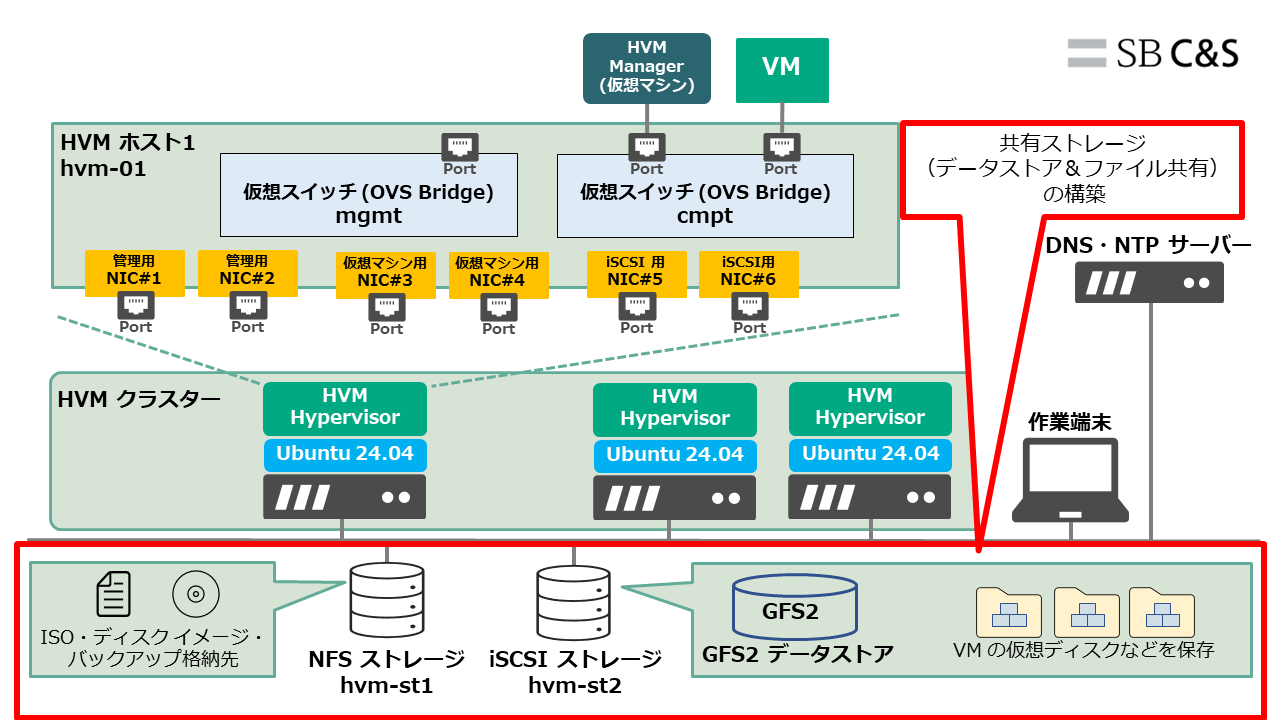

HVM による仮想化基盤では、HVM クラスター作成後に iSCSI と NFS による共有ストレージを接続します。

HVM 4回目用素材.png

2. HVM のストレージ

HVM で仮想マシンを作成するためには、HVM クラスターにデータストアを用意する必要があります。また、仮想マシン作成時に使用する ISO イメージや標準機能として提供されているバックアップ機能でもストレージを使用します。

2.1 データストア

HVM では、データストアとして iSCSI、NFS、ローカルディスクなどが利用できます。デフォルトでは HVM ホストのローカルディスクが利用されます。

HA 機能などを利用するためには、共有ストレージを使用したデータストアが必要です。HVM で iSCSI によるデータストアを作成する場合には、GFS2（Red Hat Global File System 2）が使用されます。GFS2 は、vSphere の VMFS と同様にブロックストレージに対して複数の HVM ホストから読み書きを可能にするためのクラスターファイルシステムです。

2.2 ファイル共有

HVM で ISO イメージ・仮想ディスクイメージ・仮想マシンのバックアップを格納するストレージとして、デフォルトでは HVM Manager のローカルディスク（100GB）が使用されます。

少数の ISO イメージや仮想ディスクイメージを格納する用途であれば、容量に注意すればデフォルト設定のままでも問題ありません。ただし、バックアップ機能を使用する場合や大容量の仮想ディスクイメージを格納する場合には、十分な容量を持つ NFS または CIFS ストレージを登録する必要があります。

なお、データストアとファイル共有の両方で NFS ストレージを使用する場合は、それぞれ別の NFS ボリュームを用意する必要があります。

3. HVM での IP ストレージ接続の冗長化

3.1 iSCSI ストレージ接続の冗長化（Device Mapper Multipath について）

HVM 環境で iSCSI による共有ストレージを冗長化する場合は、NIC のチーミング（Bonding）を使用せず、複数のネットワークアダプタをそのまま使用してマルチパス接続します。そしてその管理には、Linux の標準的なマルチパス管理ソフトウェアである Device Mapper Multipath が使用されます。

vSphere のハイパーバイザーである ESXi では、複数のパスから1つのボリュームに対してアクセスした場合でも、自動的に同じボリュームに接続していると認識されます。しかし、HVM ホスト（Linux）の場合は、複数のパスから1つのボリュームに接続すると、パスごとに別のボリュームがあると認識されます。そこで、Device Mapper Multipath を使うことで複数のパスで認識したボリュームをまとめてデータの整合性を保ちます。

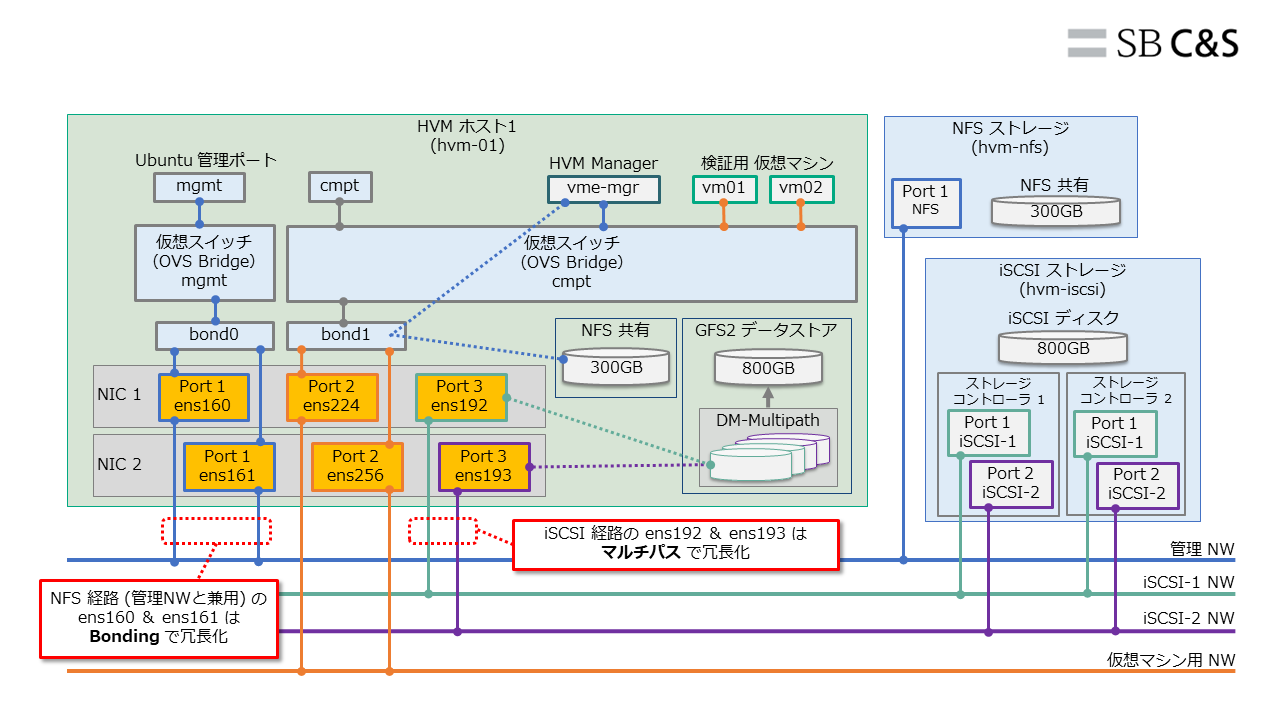

今回の環境の HVM ホストでは、共有ストレージの接続には、「ens192」と「ens193」の2つのネットワークアダプタを使用し、複数のパスから iSCSI ストレージに接続します。

3.2 NFS ストレージ接続の冗長化

HVM 環境で NFS ストレージ接続を冗長化する場合は、Bonding を構成します。第1回の記事でも触れましたが、Bonding は Linux 上で認識したネットワークアダプタを束ねて冗長化させる仕組みです。NFS ストレージの接続には、管理 NW で使用する「ens160」と「ens161」を束ねて「bond0」として使用します。


4. iSCSI による共有データストアの追加

この環境では、接続先の iSCSI ターゲットもマルチパス（2コントローラ x 2ネットワークアダプタ）で構成しており、アドレスは下記の4つです。

172.22.16.141
172.22.16.142
172.22.17.141
172.22.17.142

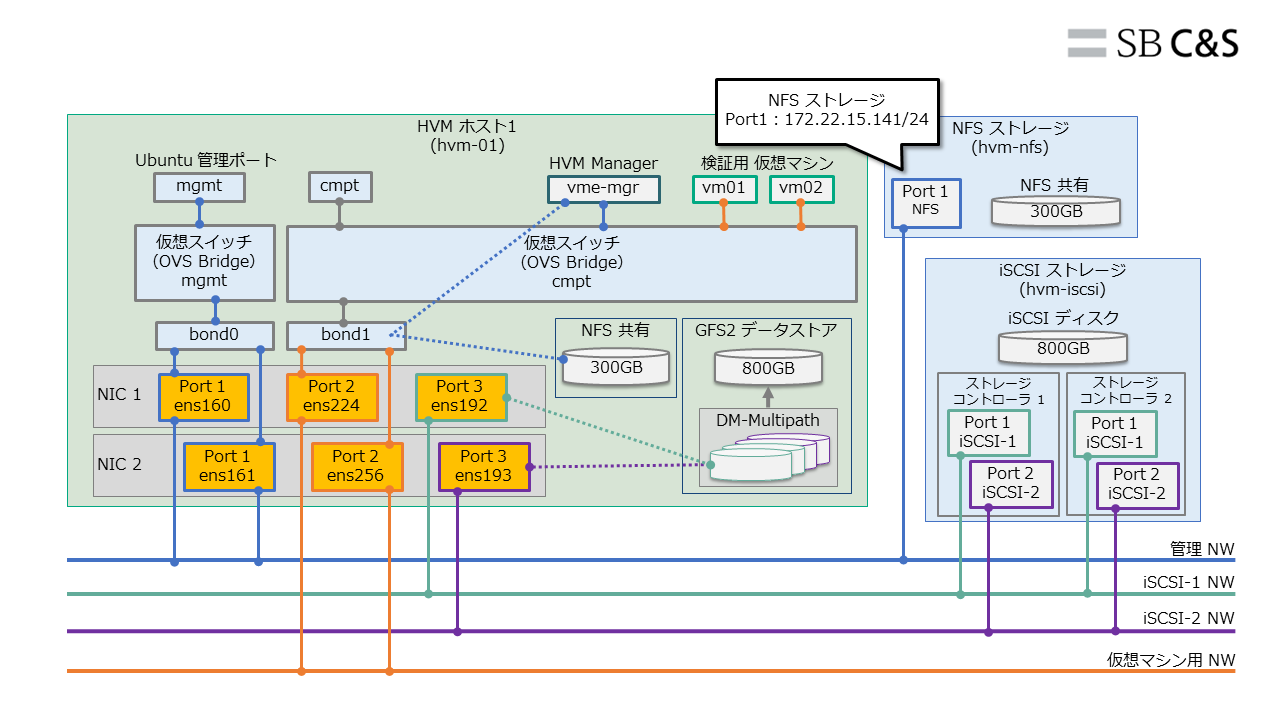

iSCSI ストレージを、下記のように構成します。


4.1 ホストでの multipath-tools 設定確認

Linux の Device Mapper Multipath（DM-Multipath）が正しく設定されているのか確認を行います。
各 HVM ホストに SSH で接続して作業します。ここでは例として hvm-01 で実施します。

Ubuntu には、デフォルトで DM-Multipath の管理ツールである multipath-tools がインストールされています。
マルチパスデバイス名を生成する DM-Multipath の設定を、ホストで確認します。

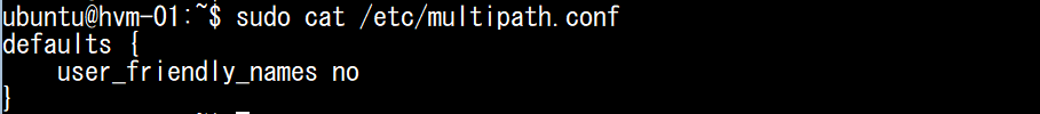

「sudo cat /etc/multipath.conf」を実行します。

HVM Managerのクラスターに追加することで、自動的に下記のようにデフォルト値が yes から no に変更されていることが確認できます。この設定により、マルチパス接続で認識された複数の iSCSI ボリュームが、「/dev/mapper/<UUID>」として命名されます。


4.2 HVM Manager での iSCSI 接続

HVM Manager で、HVM ホストに iSCSI ボリュームを接続します。これは、HVM クラスター単位で実施します。

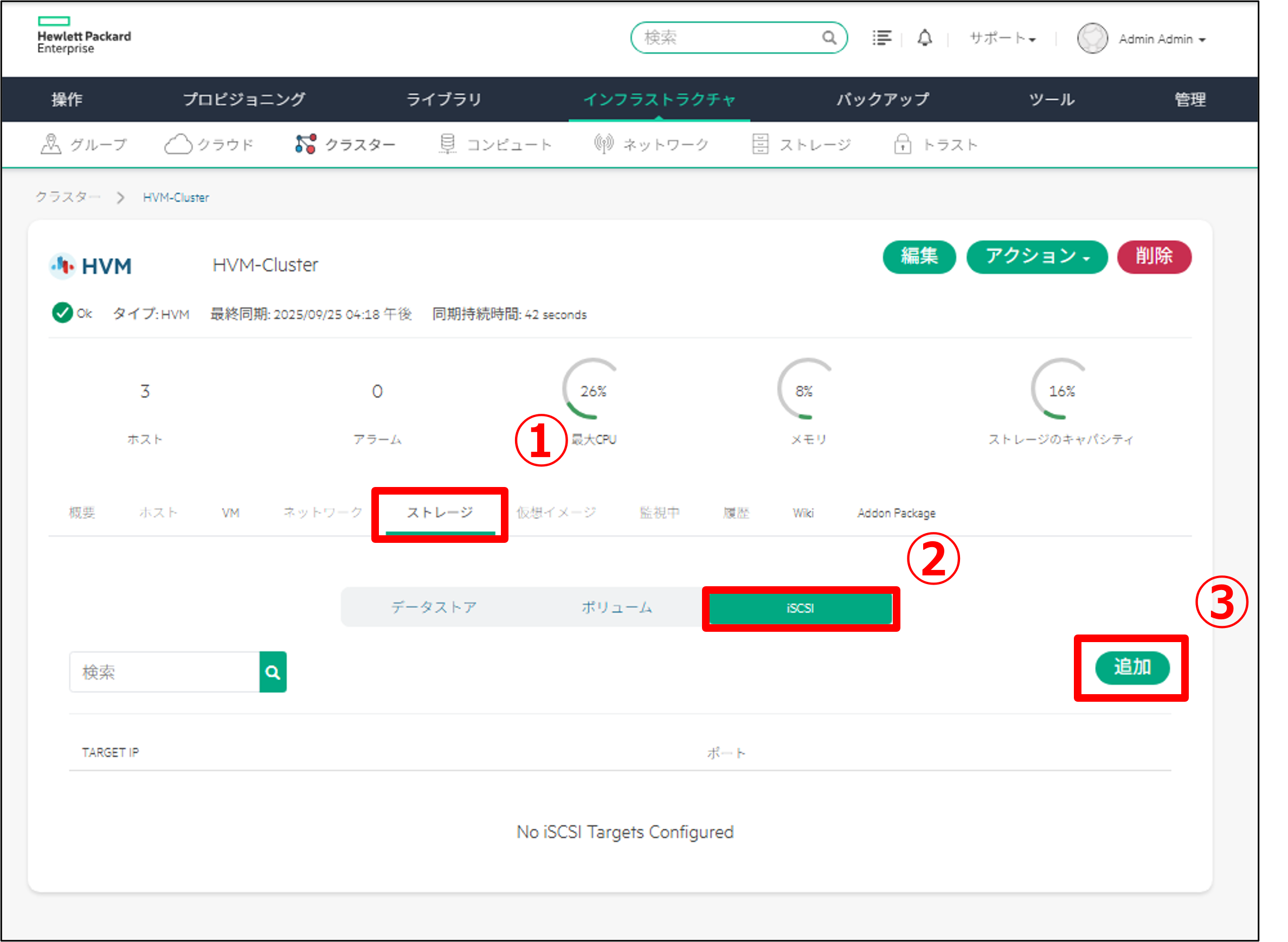

「インフラストラクチャ」の「クラスター」を選択し、「HVM-Cluster」を開きます。
「ストレージ」を選択し、「iSCSI」の画面上で「追加」をクリックします。

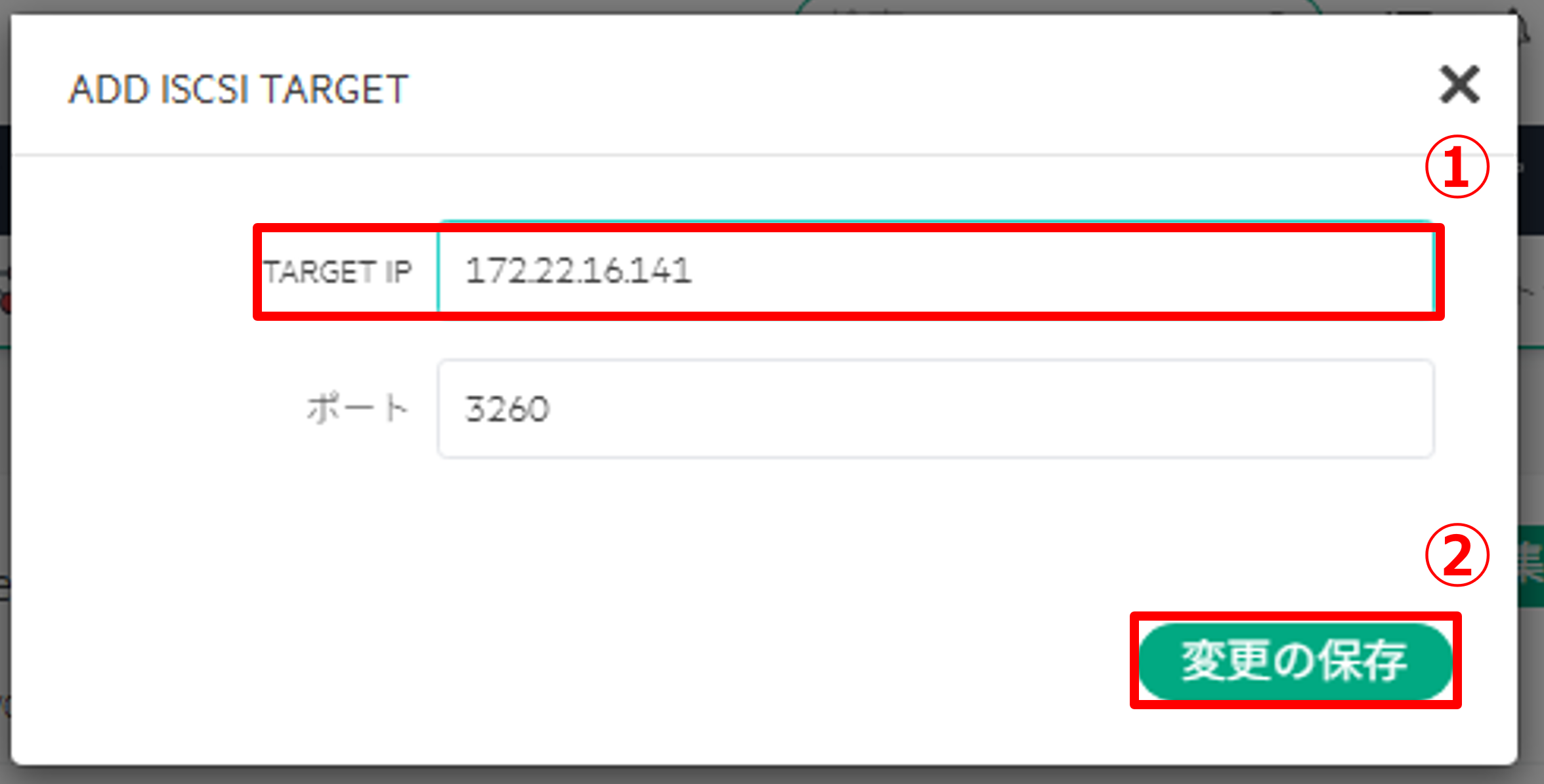

「TARGET IP」に iSCSI ターゲットのアドレスを入力して、「変更の保存」をクリックします。
TARGET IP には、iSCSI ターゲットの IP アドレスのうち1つを入力すると、HVM ホストではすべてのパスが自動的に検出・接続されます。ここでは、代表として 172.22.16.141 を入力します。

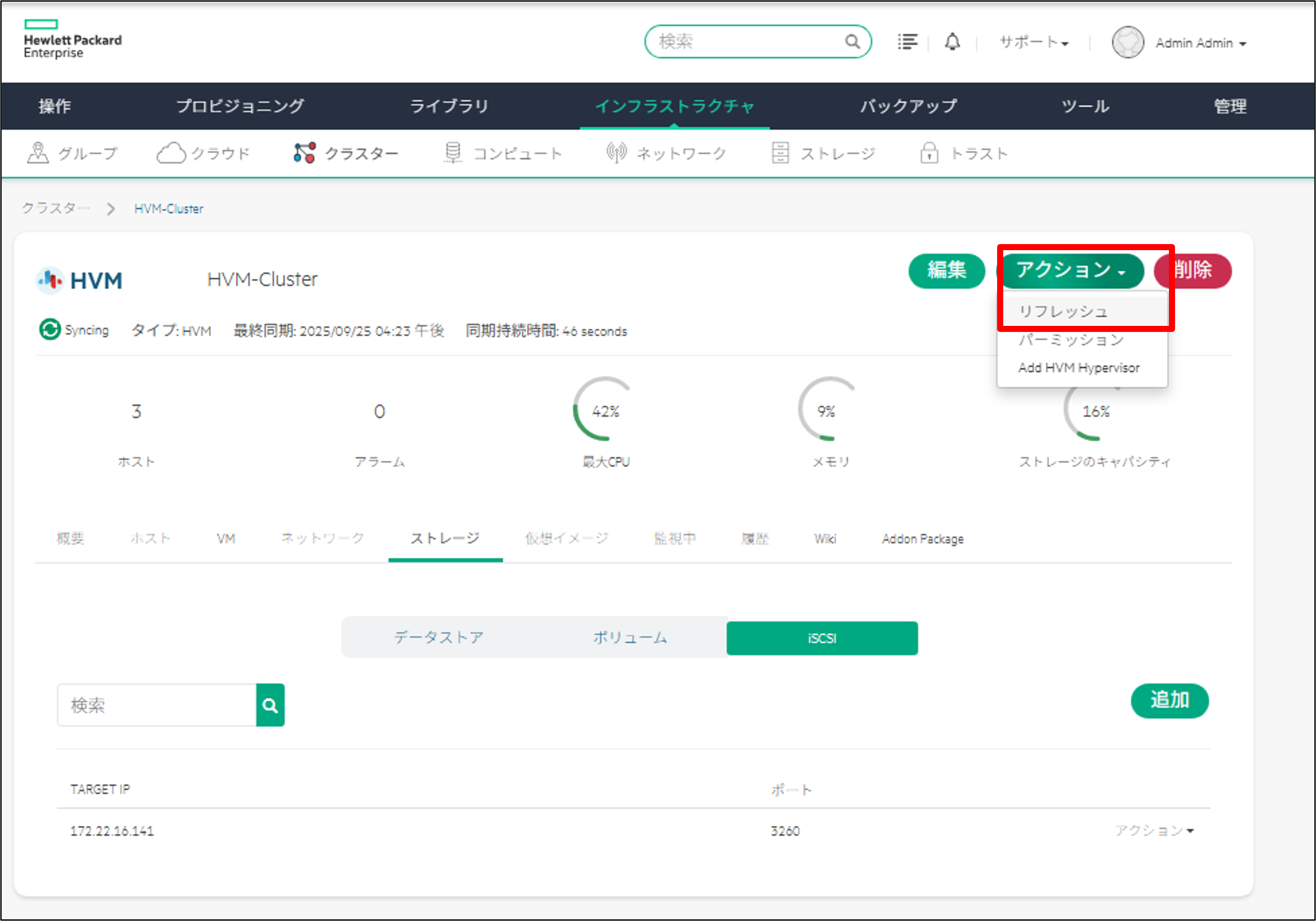

登録したストレージがブラウザ上に反映されない場合は、「アクション」から「リフレッシュ」をクリックします。


iSCSI ストレージへの4つのパスが正しく設定されているのか、HVM ホストから確認を行います。

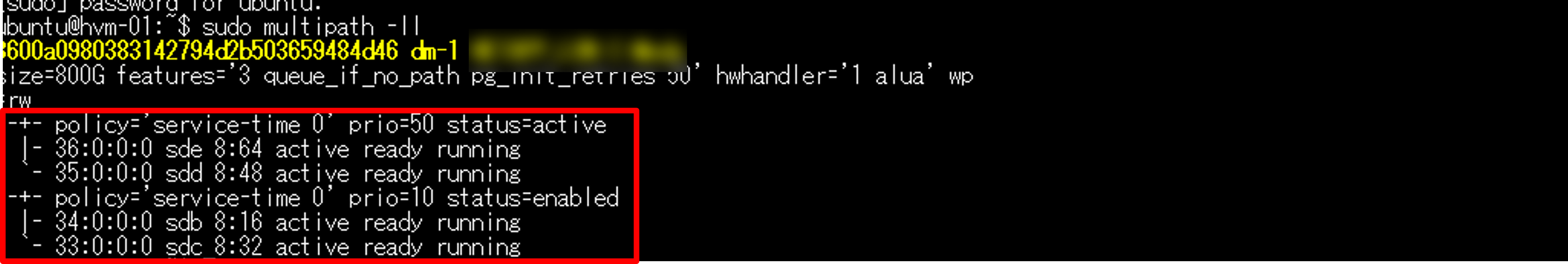

「sudo multipath -ll」を実行すると、下記のように4つのパスが検出・接続できていることが確認できます。


そして、4つのボリュームが1つのボリュームとして束ねられていることを確認します。

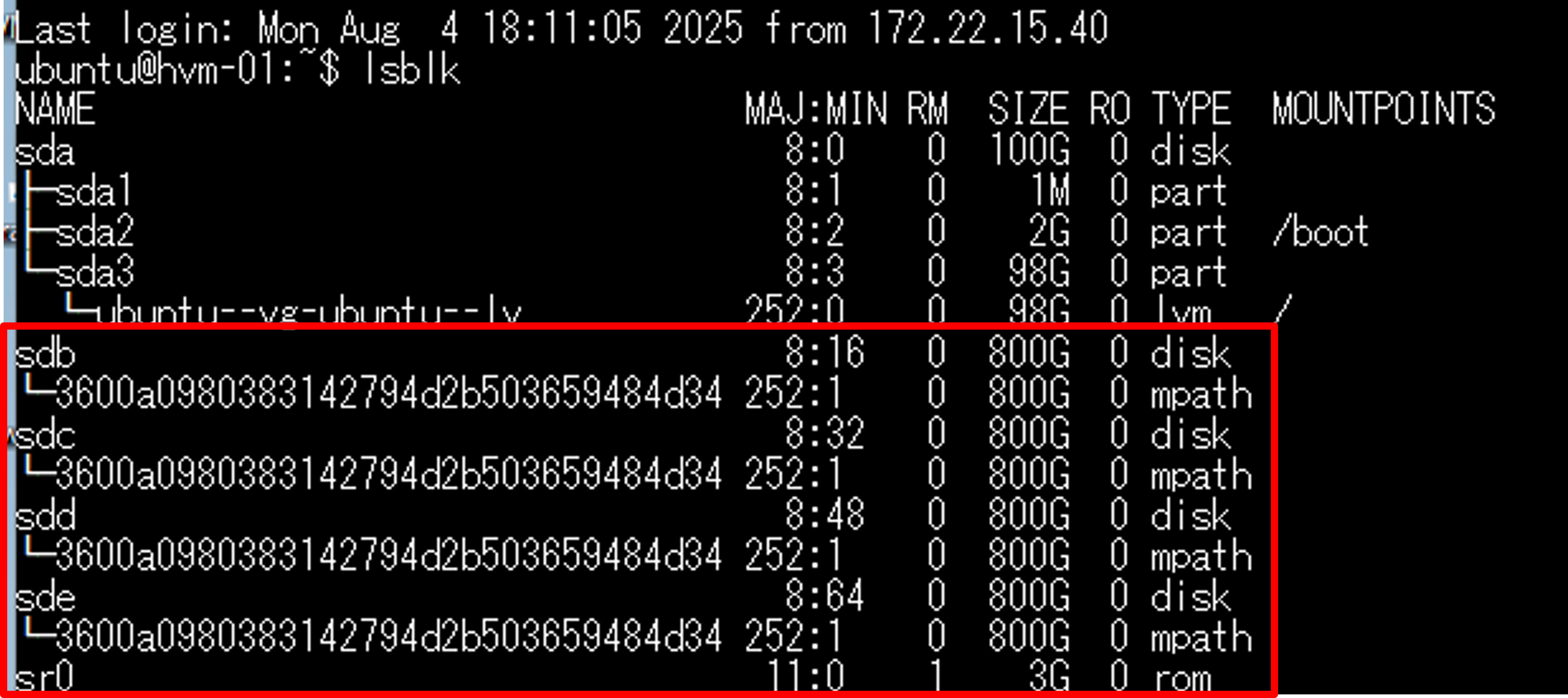

「lsblk」を実行し、4つのボリューム（sdb、sdc、sdd、sde）が同じ UUID で束ねられていることを確認します。マルチパス管理ソフトウェアの機能によるため、TYPE 列に「mpath」と表示されていることがわかります。
