本記事では、PAシリーズの仮想ルーターとルーティング設定に関する設定手順をご紹介します。

本記事では、こちらのネットワーク構成を前提としております。

※ご想定のネットワーク構成に合わせて設定ください。

　

仮想ルーターとルーティング設定

本記事では、インターネットアクセスするための設定を想定しておりますので想定のネットワーク構成に合わせて設定ください。

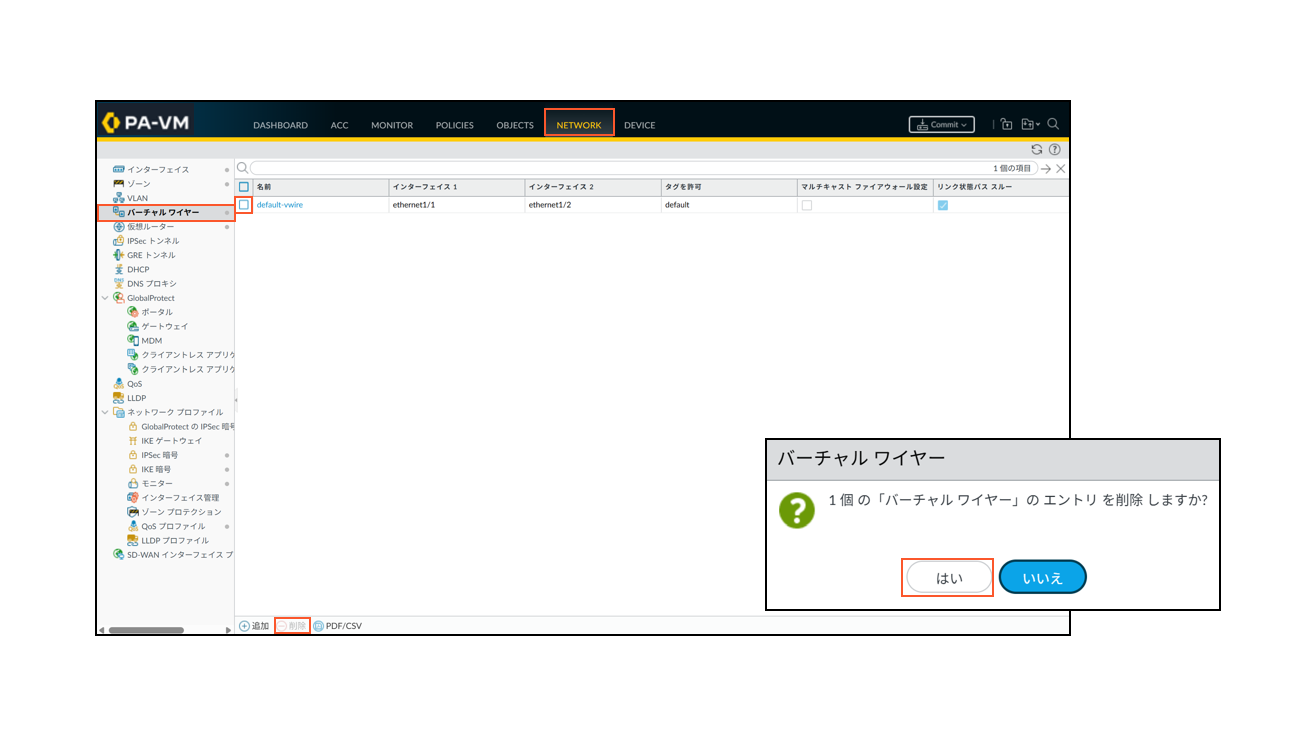

1.Virtual-Wire設定の削除

インターフェイス設定でレイヤー3を選択しているため、デフォルトで設定されているVirtual-Wire設定を削除します。

[NETWORK > バーチャルワイヤー]

①デフォルトで設定されているdefault-vwireを選択し、削除をクリック、はいをクリックします

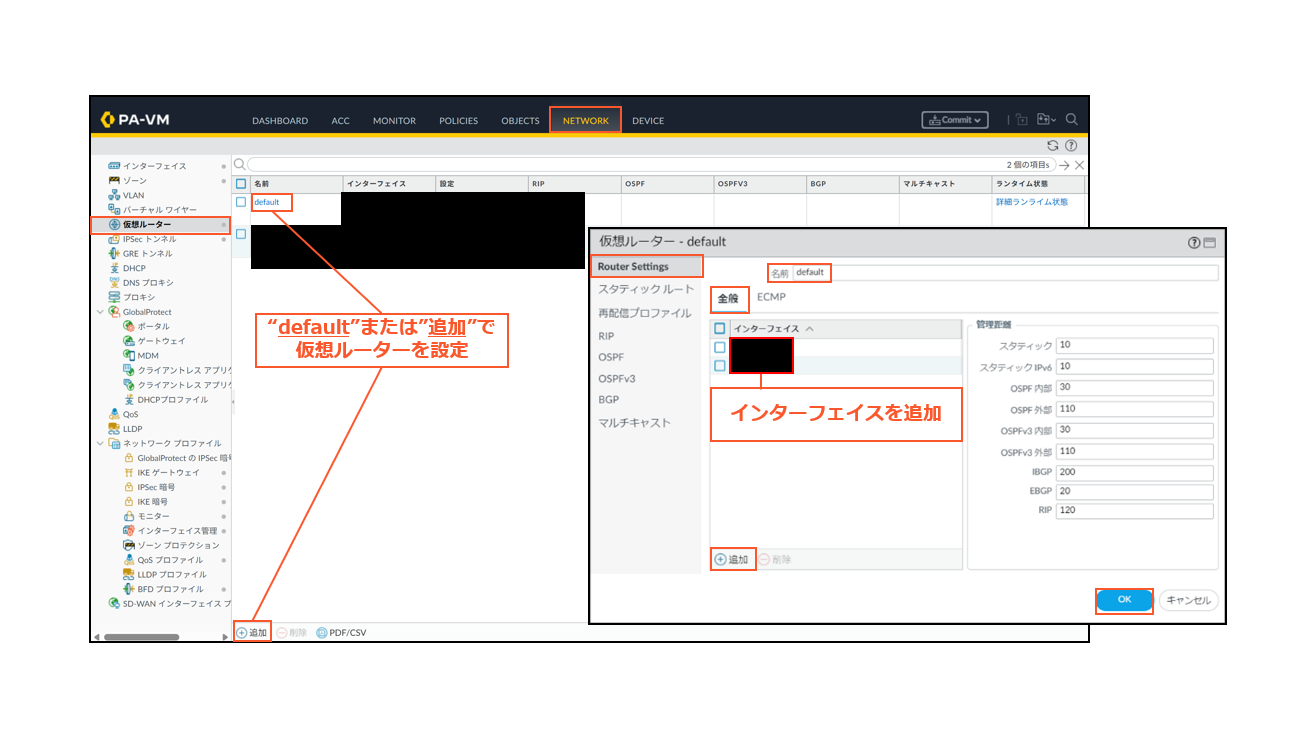

2.仮想ルーター設定

仮想ルーターはルーティングテーブルを分離する機能です。

[NETWORK > 仮想ルーター]

①デフォルトで設定されているdefaultまたは追加をクリックし、仮想ルーターの設定をします

②Router Settingsで任意の名前を入力します

③全般タブ > 追加をクリック、インターフェイスを追加し、OKをクリックします

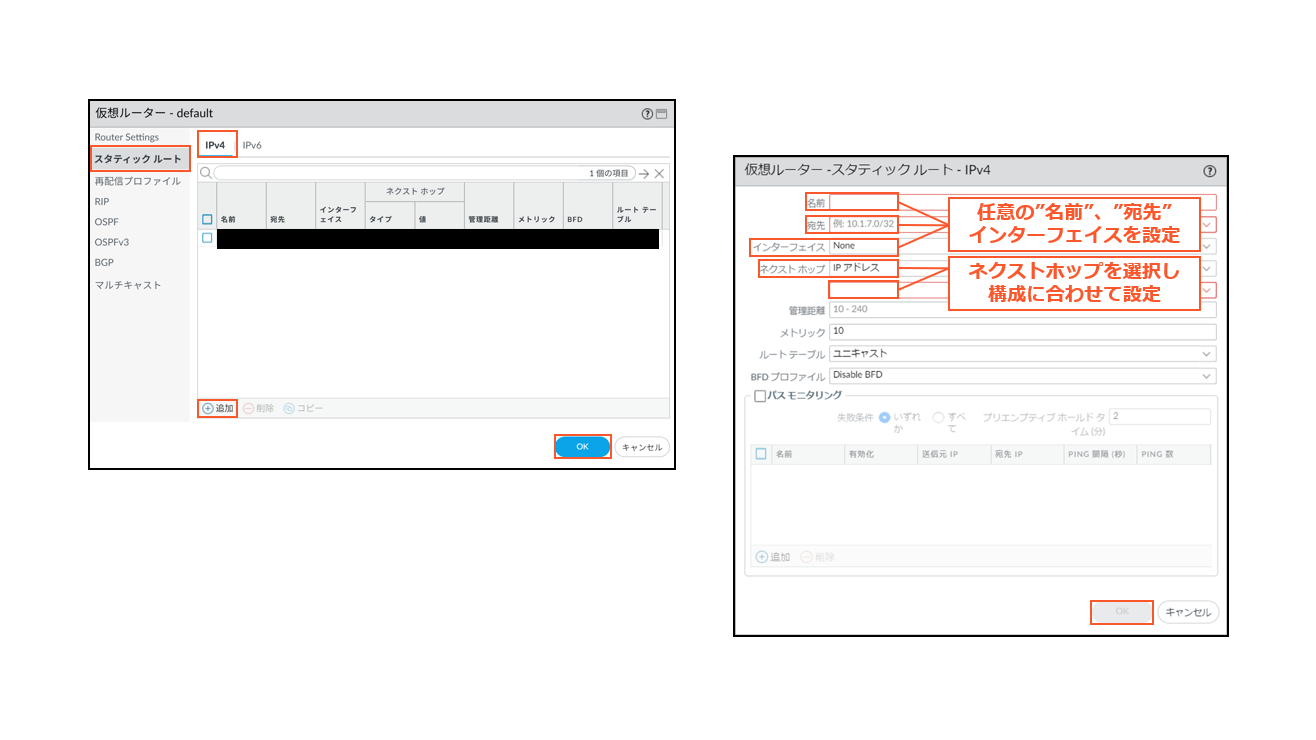

3.ルーティング設定

本記事では、スタティックルートの設定を想定した手順をご紹介します。

①2.仮想ルーター設定の設定内容でスタティックルート > IPv4タブ > 追加の順にクリックします

②任意の名前を入力、想定する宛先とインターフェイスの設定、ネクストホップでIPアドレスを選択しIPアドレスを入力後、OKをクリックします
