【Onshape】FAQ:二次元図面上で円/円弧中心線の描き方

CAD
2021.12.13

みなさんこんにちは、Onshape担当の羽根です。

今回は、ユーザーの方からよくお問い合わせをいただく、2次元図面上での中心線の描き方についてご紹介します。中心線自体は以前から描く事が出来ましたが、2021年9月のアップデートでより細かく設定する事が出来るようになりましたのでその手順も合わせてご紹介します。

円の中心線を描く手順

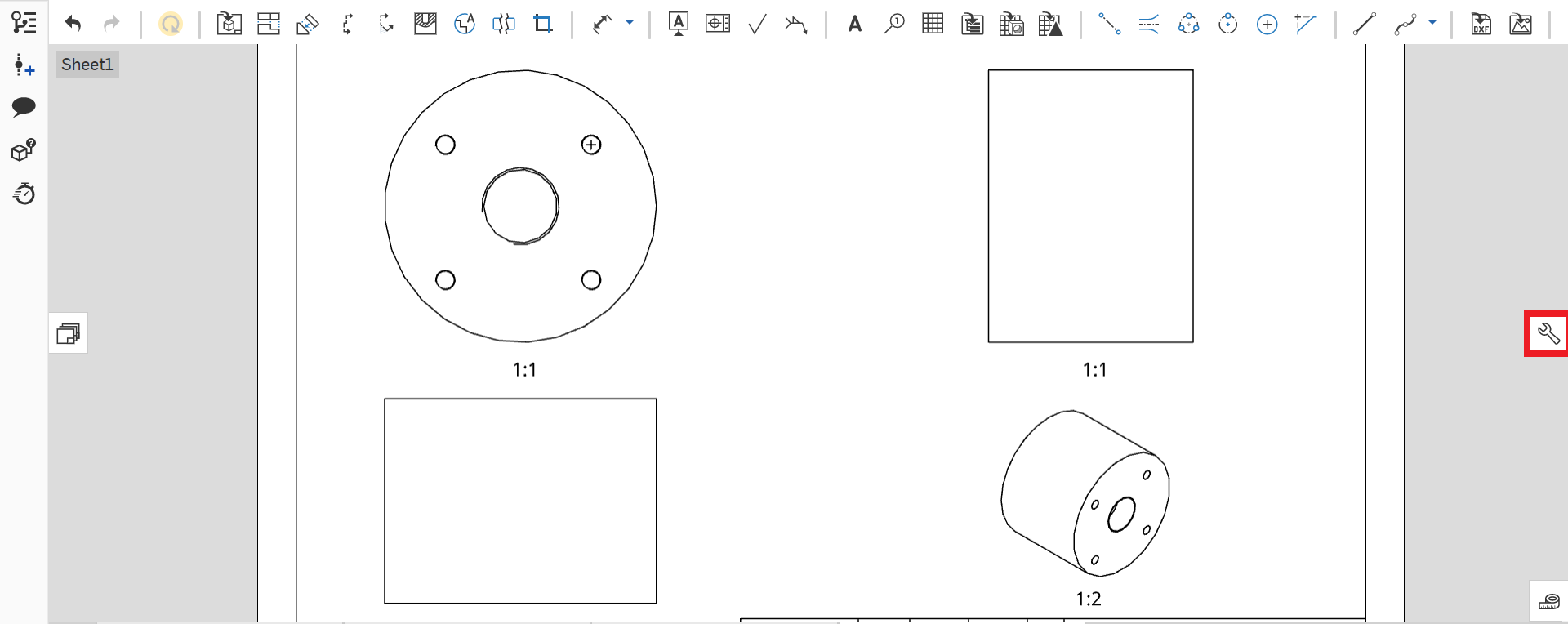

①画面右側のアイコンをクリック

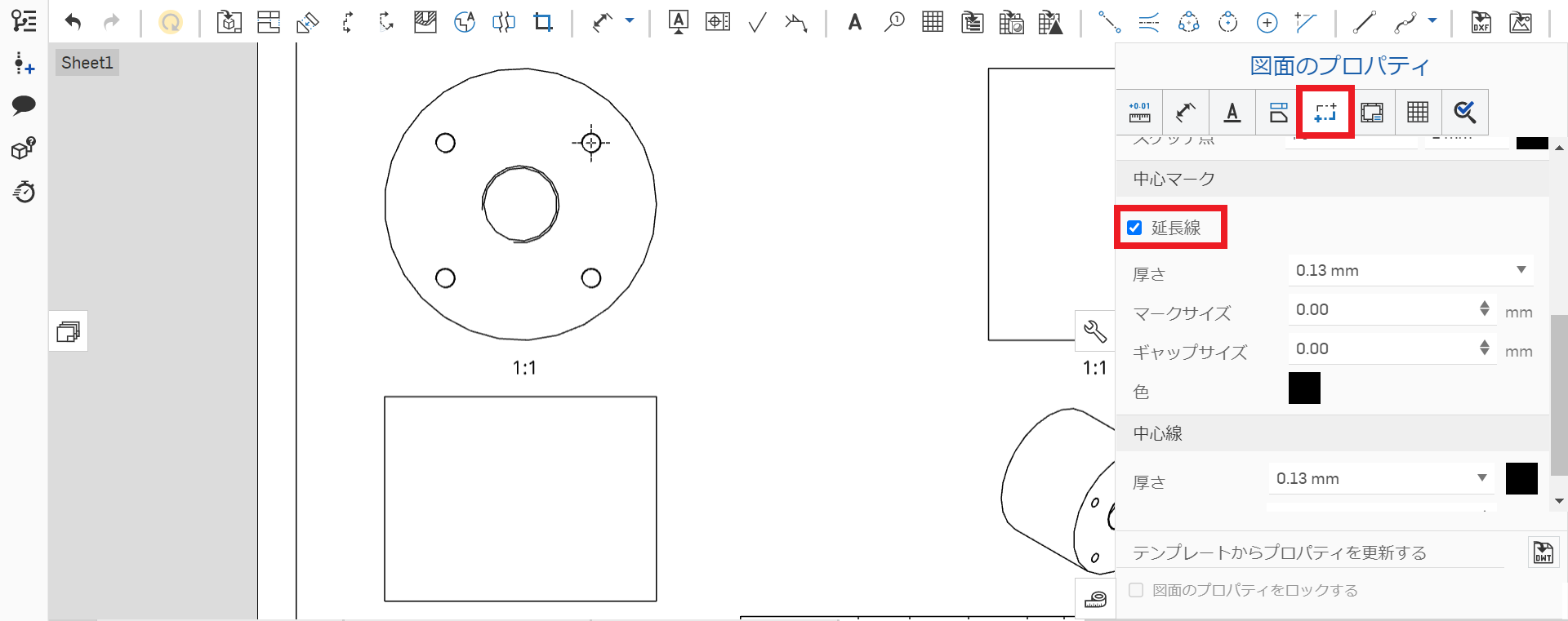

②[作図ジオメトリ]を選択し、「延長線」にチェックを入れる

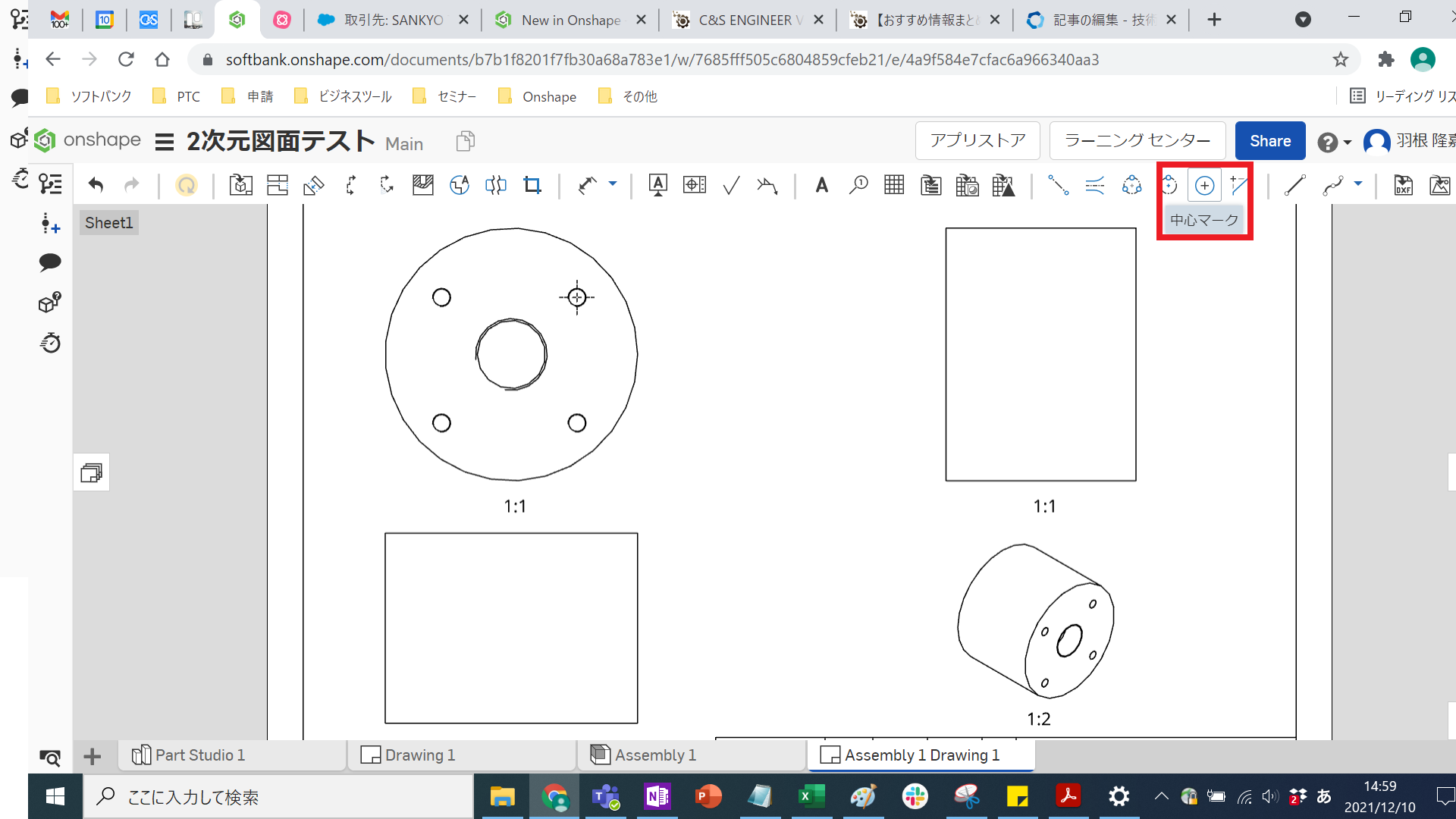

③[中心マーク]コマンドを選択

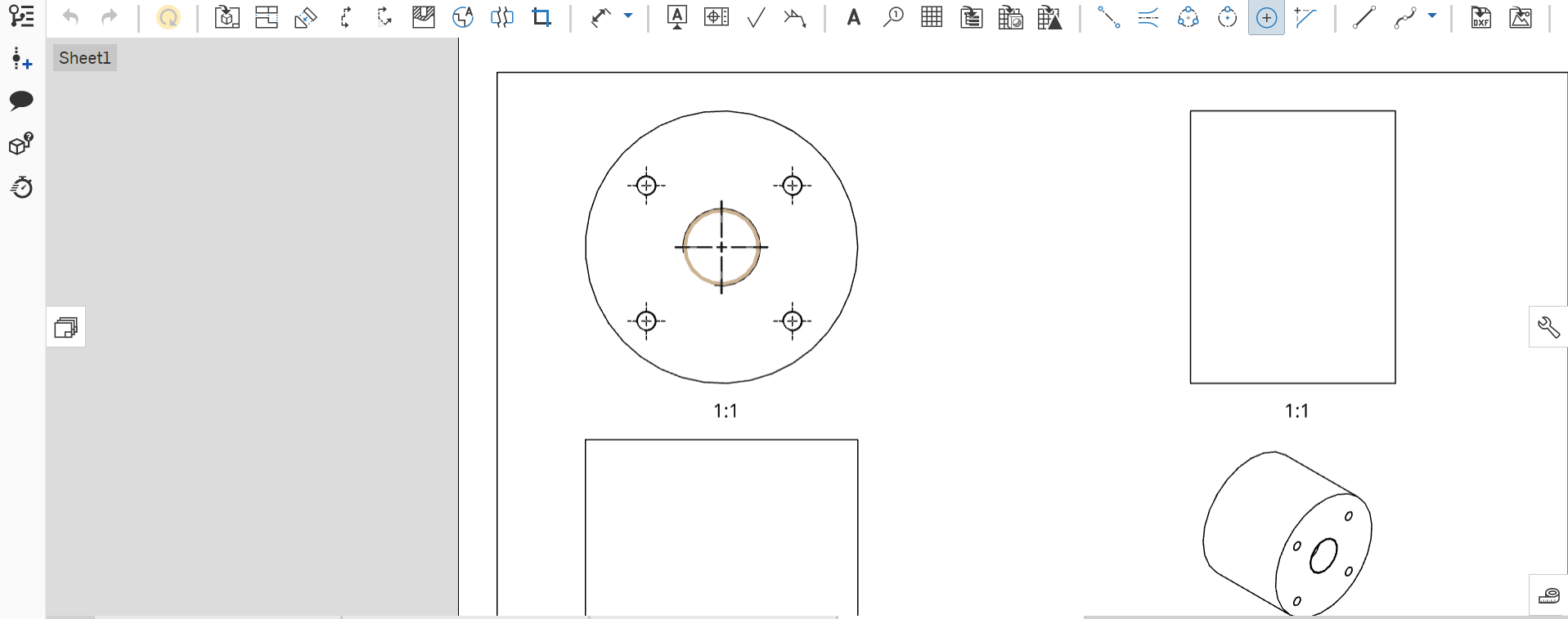

④図面に投影した形状の円弧を選択すると中心線が作成されることを確認

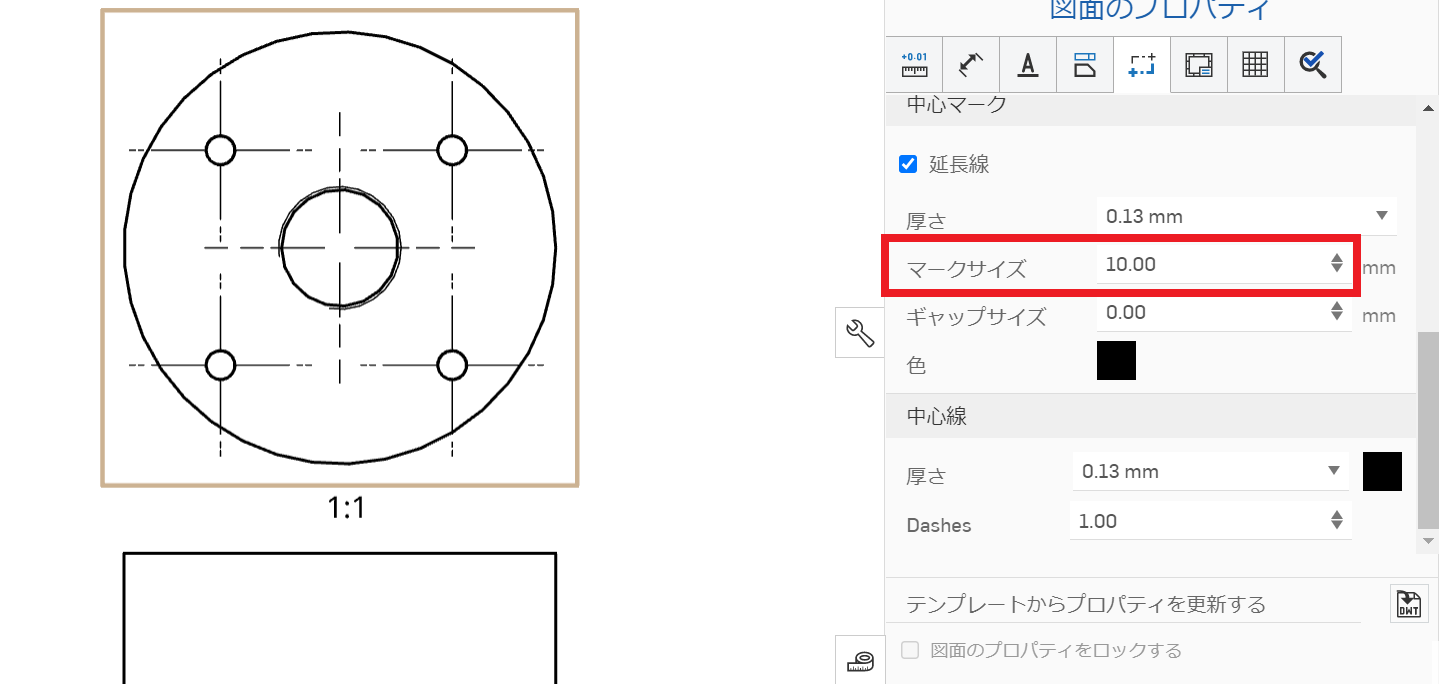

中心線の長さを変更したい場合、[マークサイズ]の値を変更することで対応可能です。


今後もOnshapeについてよくいただくご質問等あれば詳細な手順を本ブログにて公開したいと思います。

なお、Onshapeではユーザーが質問をするための公式フォーラムも用意されています。

よろしければこちらもぜひご覧ください!
