基礎から学ぶ!vSphere 7.0検証環境構築 第5回 ネットワークの設定(分散仮想スイッチ)

仮想化
2022.02.14

vSphere 8.0 検証環境はこちら



こんにちは。SB C&Sの湯村です。「基礎から学ぶ!vSphere検証環境構築」シリーズ第5回は、「ネットワークの設定(分散仮想スイッチ)」です。標準仮想スイッチとはどのような点が異なるのか、なぜ分散仮想スイッチを採用するとメリットがあるのかをご説明します。

1. 分散仮想スイッチとは

分散仮想スイッチは、複数のESXiホストにまたがって共有される仮想スイッチです。「4回 ネットワークの設定(標準仮想スイッチ)」でご紹介した標準仮想スイッチは、1台のESXiホスト内に独立した仮想スイッチです。そのため、ESXiホストが100台あれば100台に対して1台ずつ同じネットワークを構築する必要がありました。一方で、分散仮想スイッチはvCenter Serverで管理されているため、一度仮想スイッチの設定を行うと、100台に対してその設定が伝達されます。

以下の図は、分散仮想スイッチのアーキテクチャです。標準スイッチとどのように異なるのか見ていきましょう。

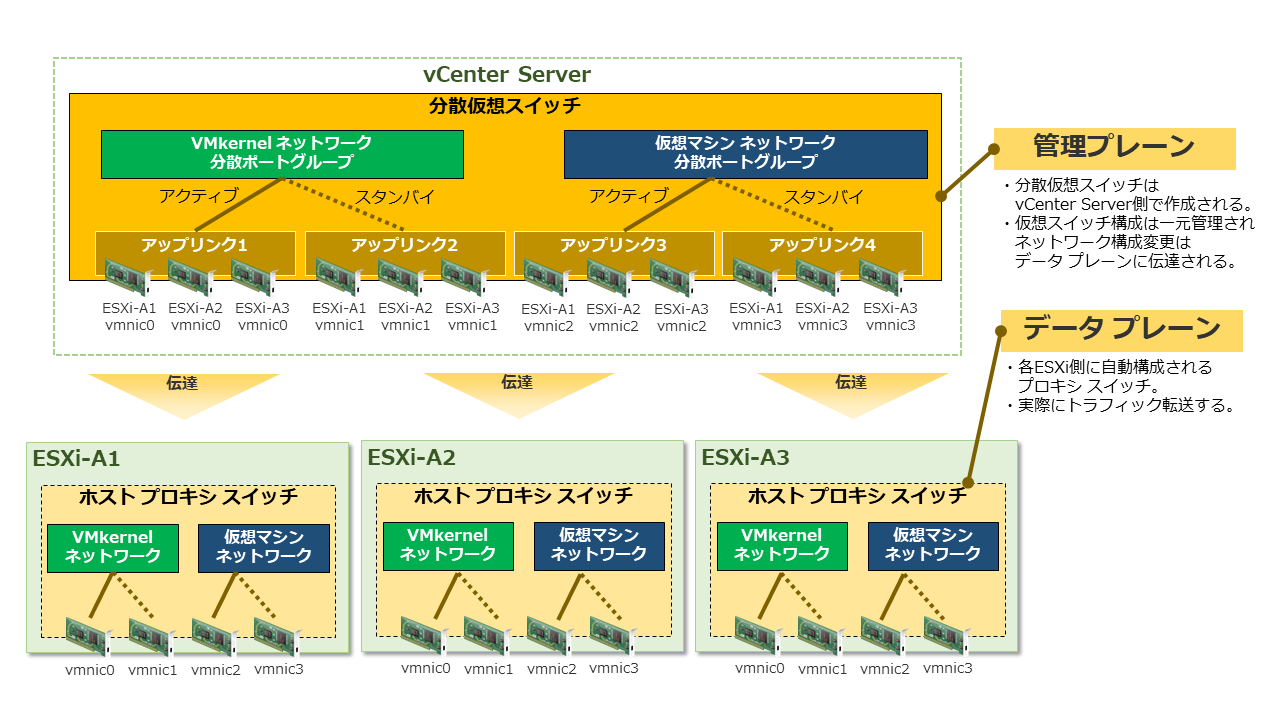

vSphereの分散仮想スイッチは、「管理プレーン」と「データプレーン」の2つのセクションで構成されています。管理プレーンはネットワークの構成に使用され、データプレーンでは実際にネットワークトラフィックが転送されます。前回の記事でご紹介した標準仮想スイッチでは、データプレーンと管理プレーンが分離されていませんでした。

分散仮想スイッチの管理プレーンは、vCenter Server側に作成されます。そして、vCenterインベントリのデーターセンター単位で、ネットワーク構成を一元管理できます。

データプレーンは、分散仮想スイッチに関連付けられた各ESXiホストに、自動的に「ホスト プロキシ スイッチ」と呼ばれる仮想スイッチとして作成されます。そして、vCenter Serverで作成または変更されたネットワーク構成は、全てのホスト プロキシ スイッチに自動的に伝達されます。実際のネットワークトラフィックは、このホスト プロキシ スイッチを使用して転送されます。

アップリンクポートには、標準仮想スイッチの時と同様に各ESXiホストの物理NICvmnic)が割り当てられます。図のように、ESXiホスト1台あたりにvmnic4つある場合は、管理プレーン側で4つのアップリンクポートが作成され、それぞれのアップリンクポートに各ESXiホストのvmnicが1つずつ割り当てられる構成になります。

VMkernelネットワークおよび仮想マシンネットワークについては、分散ポートグループと呼ばれるポートグループに属することになります。

2. 使用する環境

今回使用した環境は以下の通りです。

  • ハードウェア:Nested ESXiとして作成した仮想マシン3
    ※今回の検証環境ではESXiホスト1台あたり4つの物理NIC(vmnic0 ~ vmnic3)を搭載しています。
  • ソフトウェア:VMware ESXi 7.0 Update 3 vCenter Server Appliance 7.0 Update 3
  • ストレージ:iSCSIストレージ
    ※事前構築済のものを利用しています。
現在、7.0 Update 3bは重大な製品不具合が発生しているため、製品版および評価版共にソフトウェアがダウンロードできなくなっています。本番環境では7.0 Update 3c以降を使用してください。
【参考】https://kb.vmware.com/s/article/86398

また、今回の環境では、以下の情報を使用しています。

コンポーネント ホスト名 IPアドレス
ESXi-A1 esxi-a1.demo.local 192.168.255.10/24
ESXi-A2 esxi-a2.demo.local 192.168.255.20/24
ESXi-A3 esxi-a3.demo.local 192.168.255.30/24
vCSA vc-a1.demo.local 192.168.255.100/24

コンポーネント データストア名 IPアドレス
データストア iSCSI 192.168.255.210/24

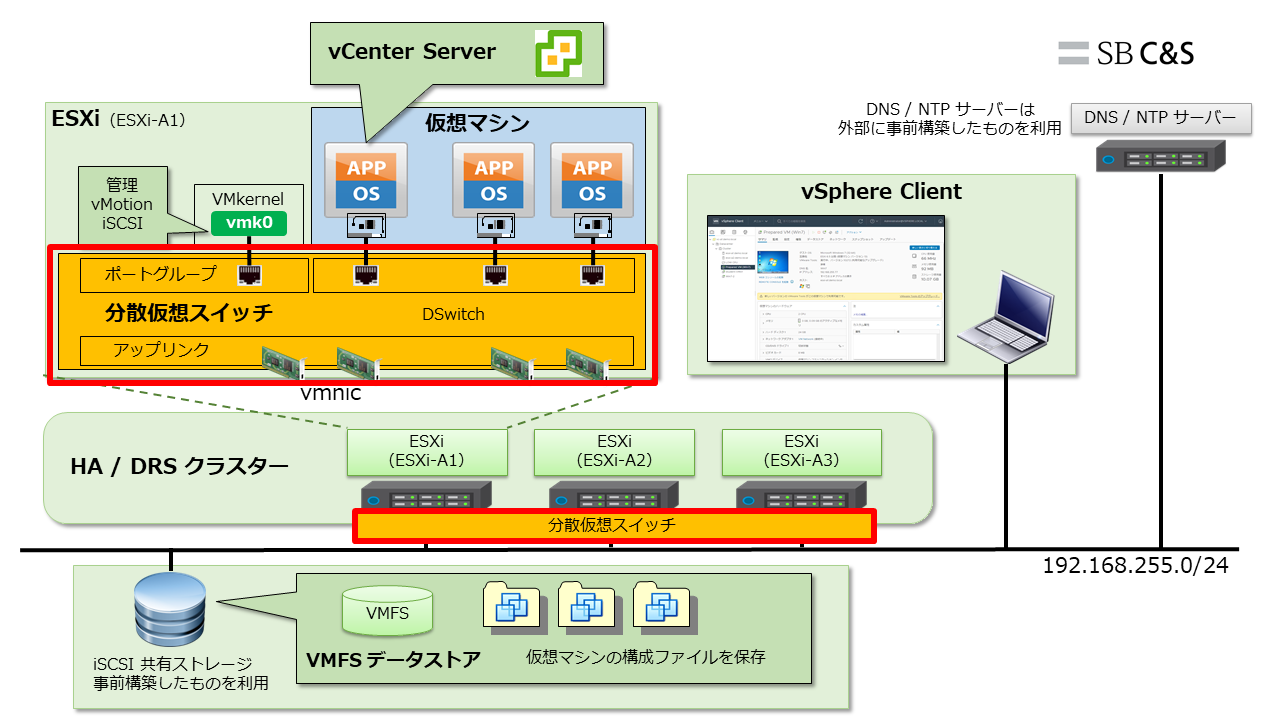

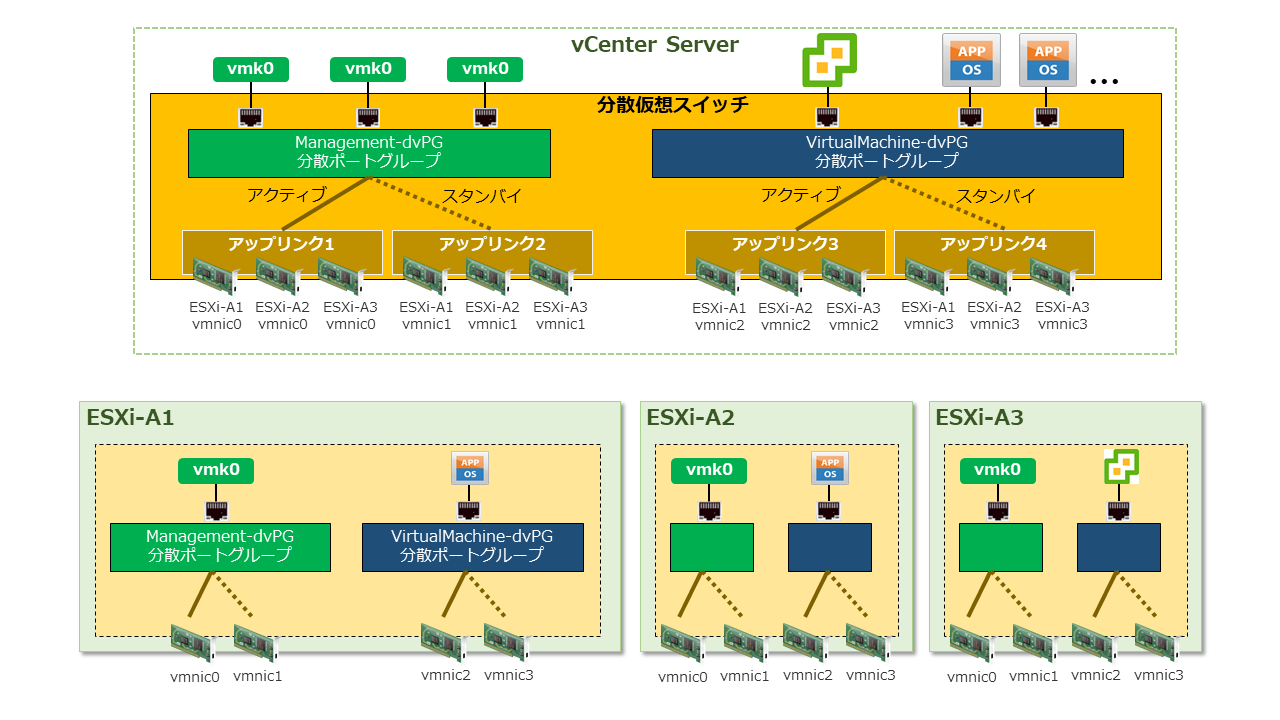

下図の赤枠部分を構築していきます。分散仮想スイッチを新規作成し、「第4回 ネットワークの設定(標準仮想スイッチ)」で構築した標準仮想スイッチの状態からネットワークを移行します。


構築範囲の詳細が下図になります。作成する分散ポートグループは以下の通りです。

  • Management-dvPGvMotionネットワークやiSCSIネットワーク等、VMkernelポート経由で通信を行うための分散ポートグループです。
  • VirtualMachine-dvPG:仮想マシンネットワーク用の分散ポートグループです。今回の検証環境では、vCenter Server ApplianceESXi-A3で稼働させています。


3. 分散仮想スイッチのネットワーク設定

分散仮想スイッチを新規で作成し、標準仮想スイッチからネットワークを移行します。

まず、分散仮想スイッチを利用する環境内でvCenter Serverを稼働させている場合、ネットワーク移行時に注意点があります。

今回の検証環境では、ESXi-A3vCenter Server Applianceが稼働している状態です。vCenter Serverは各ESXiホストとの通信を行うため、vCenter Serverが接続している物理NICvmnic0)やVMkernelポート(vmk0)を先に移行しようとすると通信が途切れてしまい、失敗してしまいます。その事象を避けるため、以下の手順に従います。

  • 分散仮想スイッチを新規で作成する。
  • 分散ポートグループを作成する。
  • 先にVMkernelポートとは接続していないvmnic1vmnic3を分散仮想スイッチに移行する。
  • vCenter Server Appliance(仮想マシン)のネットワークをManagement-dvPGに移行する。
  • VMkernelポート(vmk0)およびvmnic0の移行を行う。

3.1. 分散仮想スイッチの作成

分散仮想スイッチを新規で作成します。

1. 分散仮想スイッチを新規で作成します。

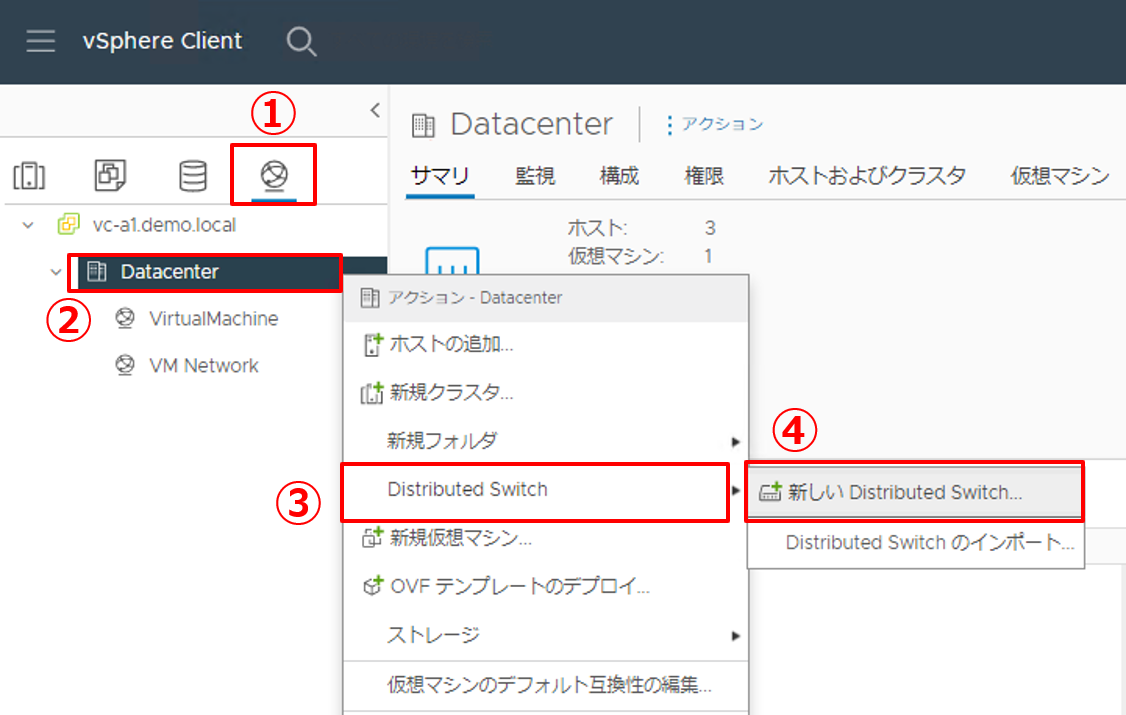

  • 左ペインの [ ネットワークアイコン.png ] をクリックします。
  • [Datacenter] を右クリックします。
  • [Distributed Switch] にカーソルを合わせます。
  • [新しい Distributed Switch] をクリックします。

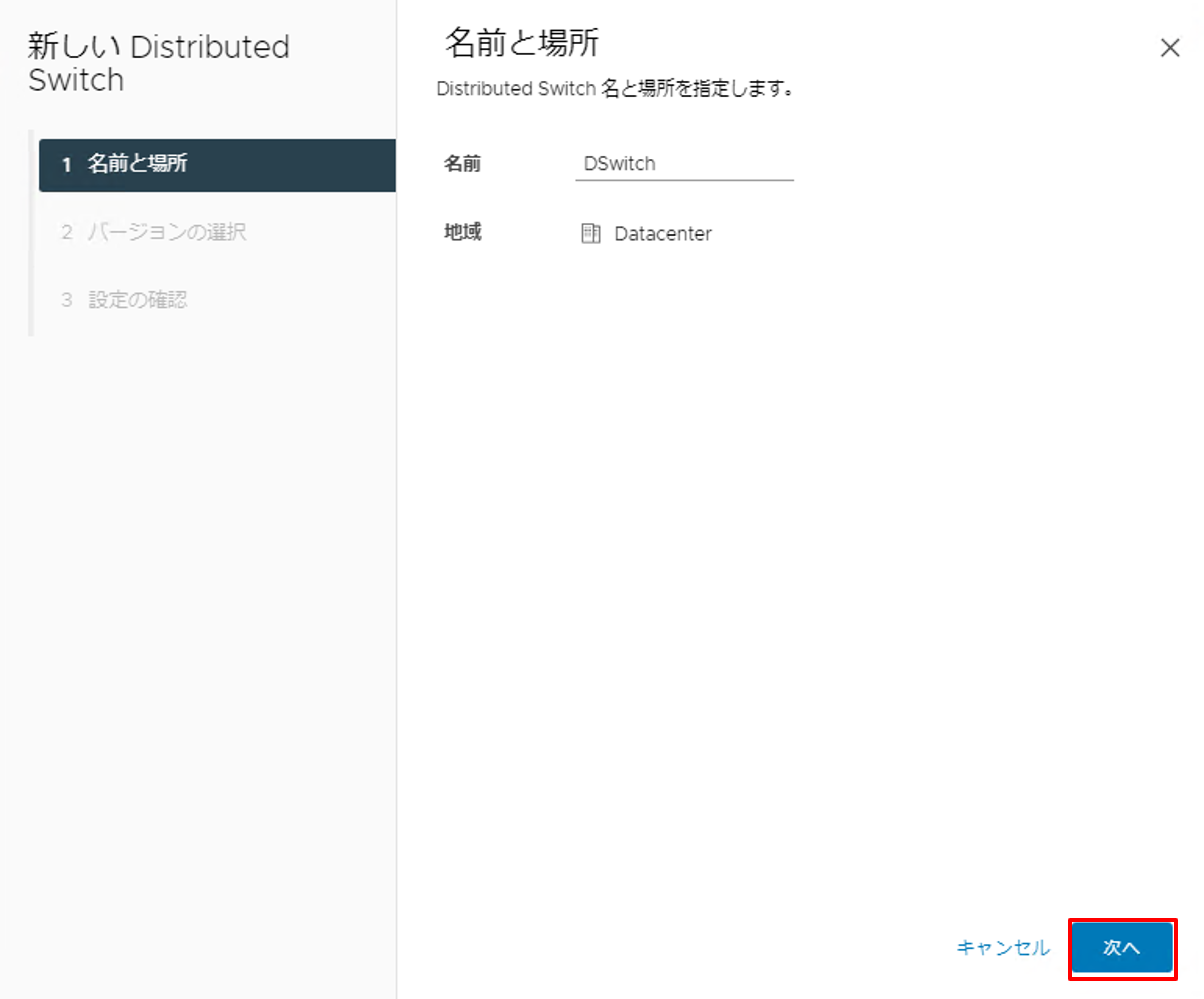

2. デフォルトのまま [次へ] ボタンをクリックします。
※任意でDistributed Switch名を変更してください。今回は、分散ポートグループの名前をデフォルトの [DSwitch] のままにしています。

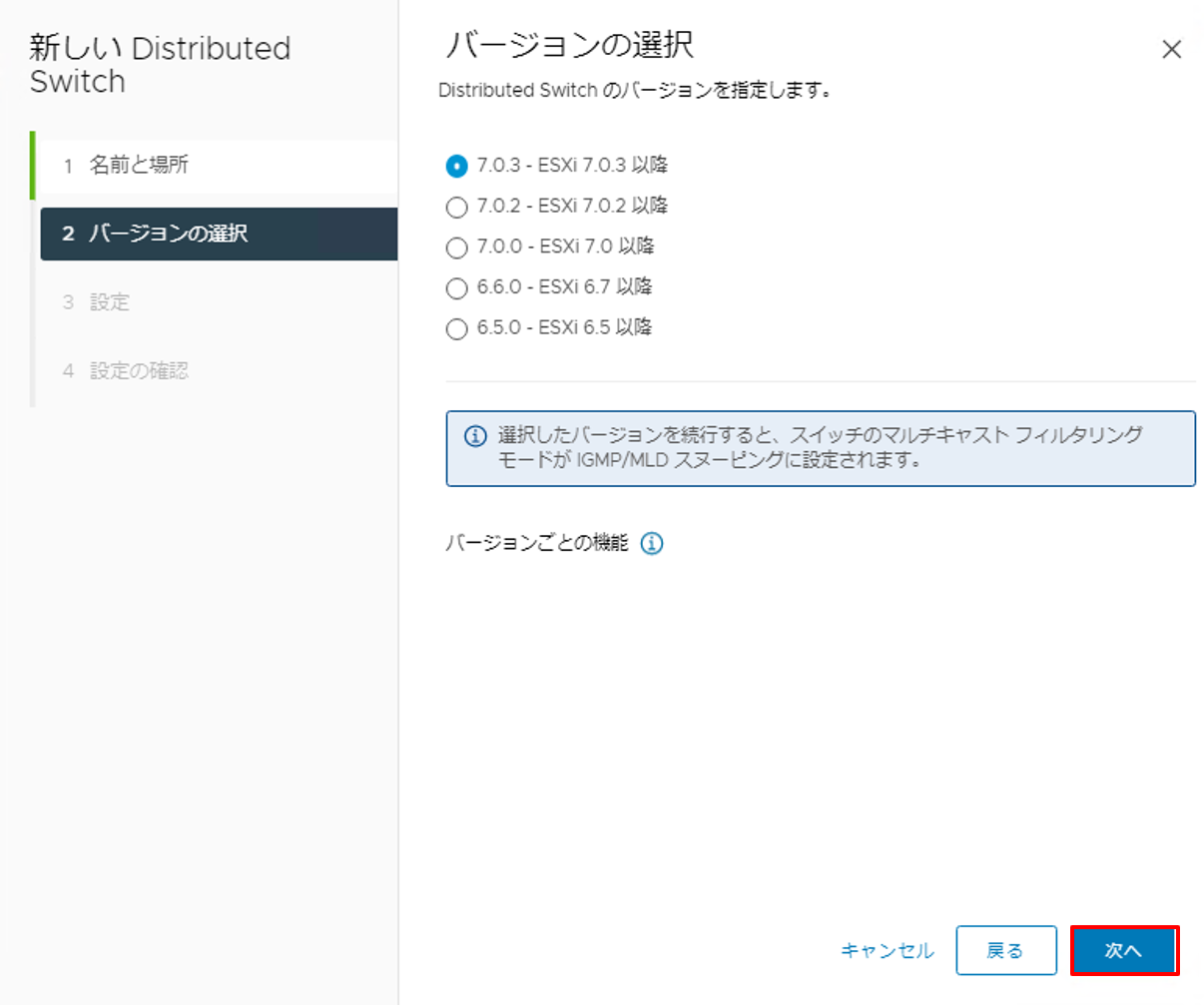

3. バージョンの選択ではデフォルトのままで [次へ] ボタンをクリックします。

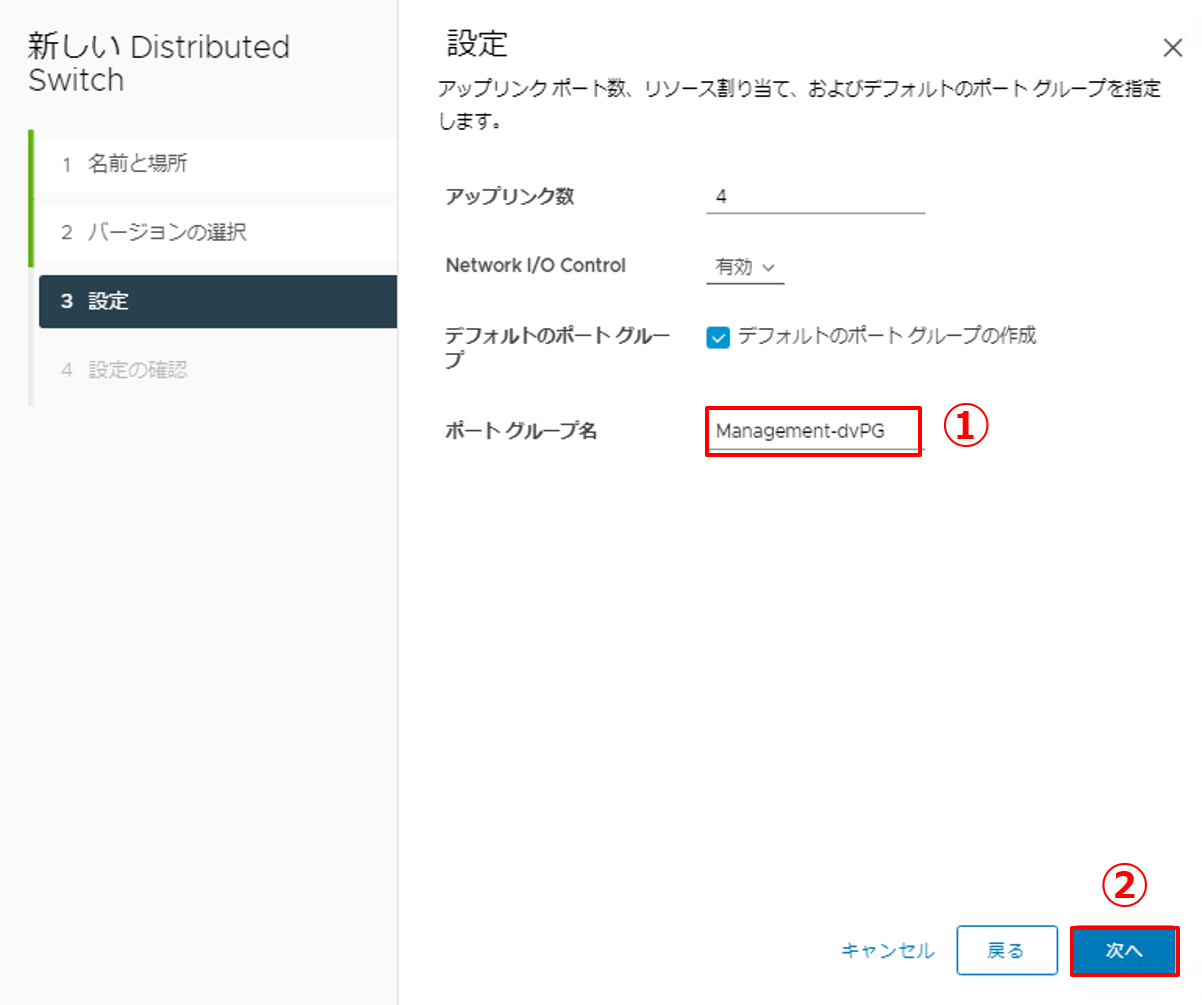

4. デフォルトのポートグループ名を設定します。
※本投稿ではVLANを利用していませんが、ここでのポートグループ作成ではVLAN IDを設定できません。VLAN を利用する場合は、後で設定変更するか「3.2 分散ポートグループの作成」を参考に作成してください。

  • ポート グループ名に [Management-dvPG] と入力します。
  • [次へ] ボタンをクリックします。

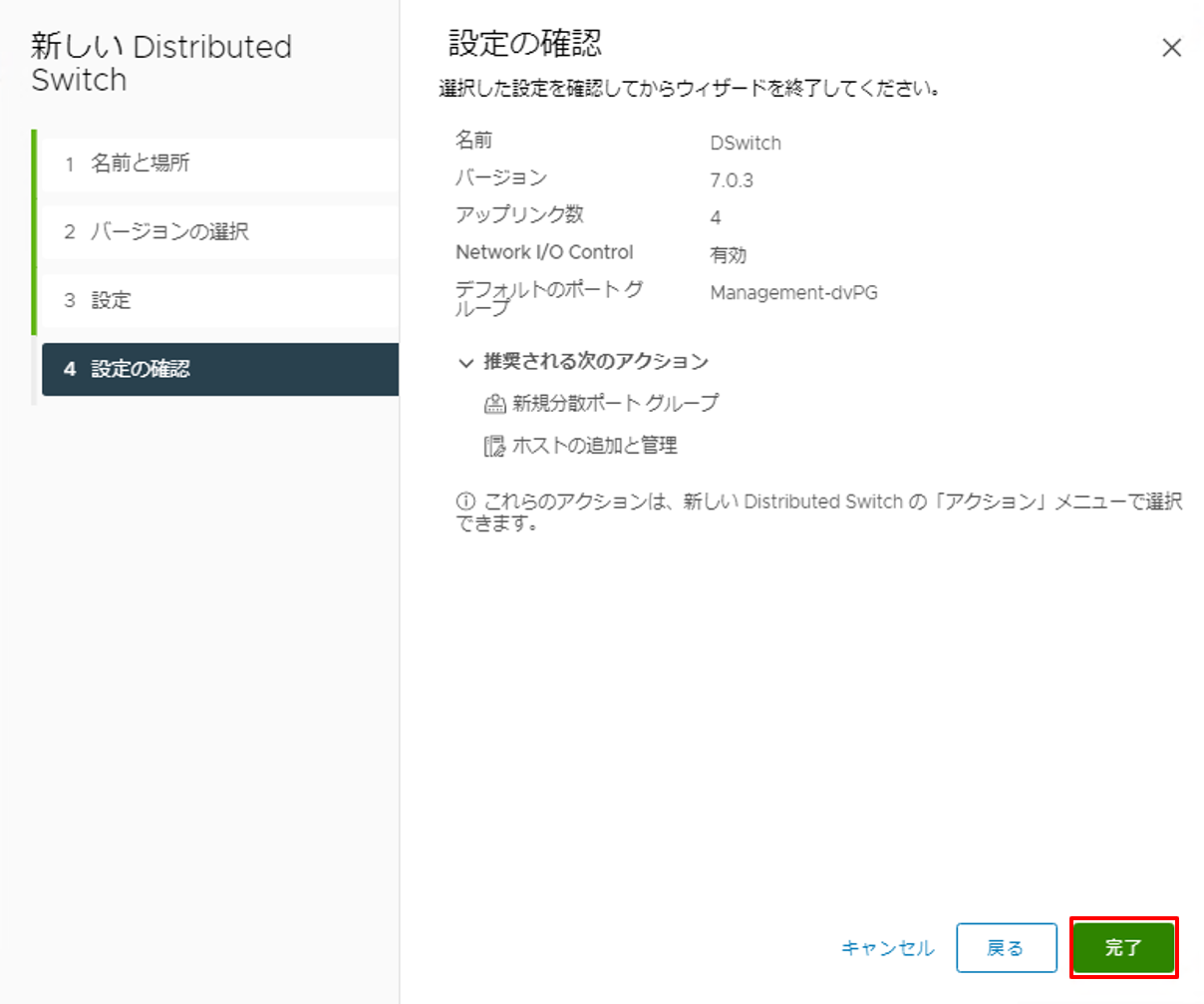

5. [完了] ボタンをクリックし、設定を終了します。


3.2. 分散ポートグループの作成

仮想マシンネットワーク用に、分散ポートグループを作成します。

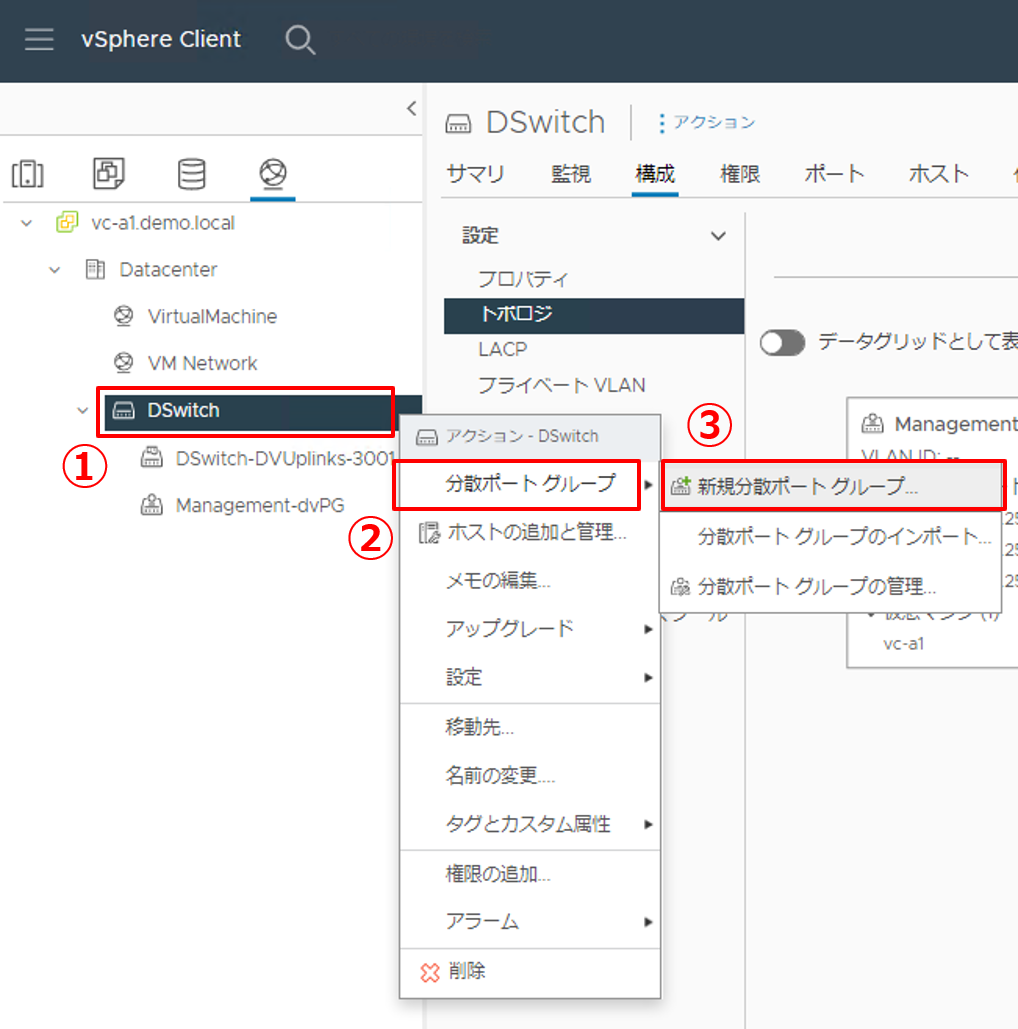

1. 分散ポートグループを新規で作成します。

  • [DSwitch] を右クリックします。
  • [分散ポート グループ] にカーソルを合わせます。
  • [新規分散ポート グループ] をクリックします。


2. 分散ポートグループ名を設定します。

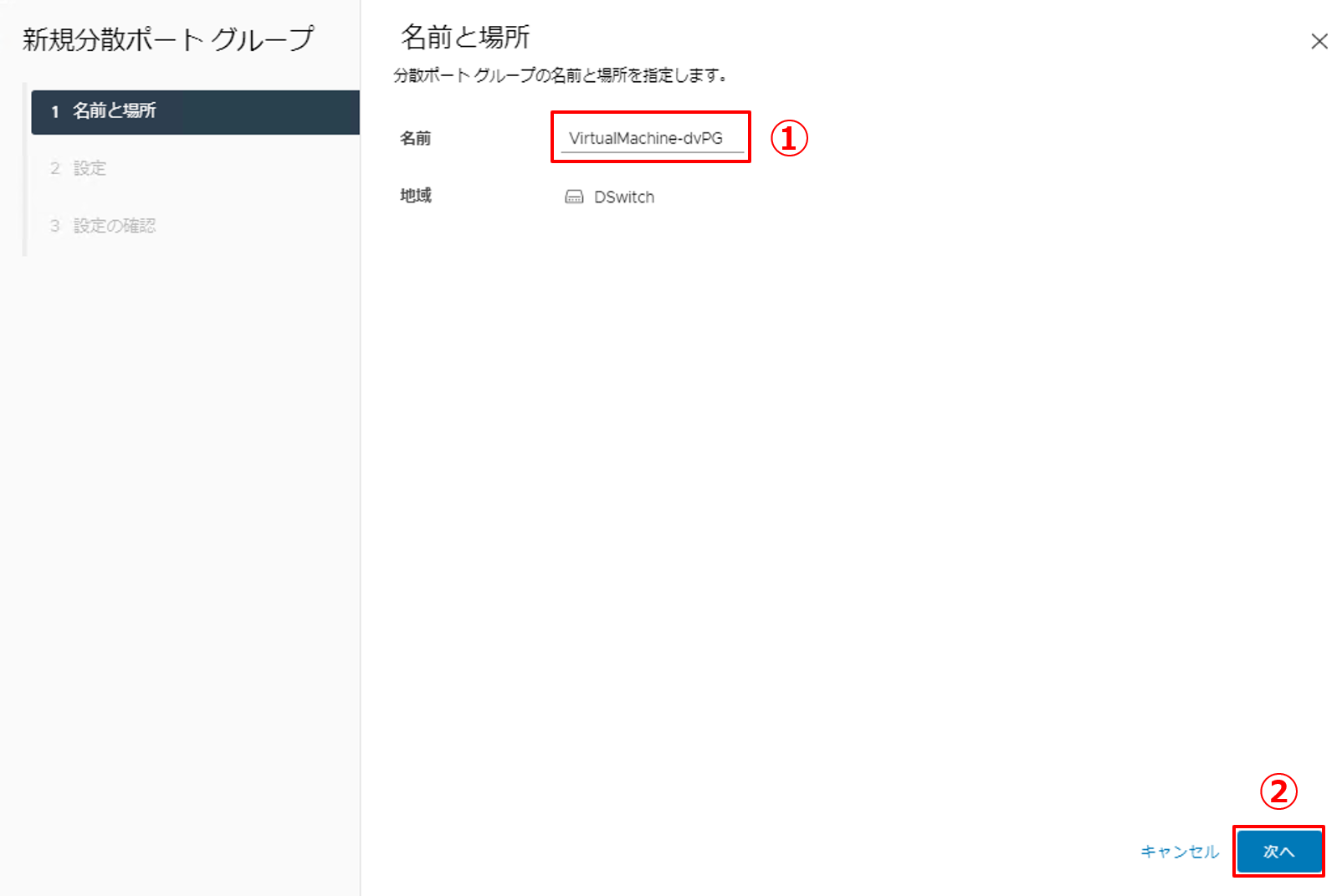

  • 名前に [VirtualMachine-dvPG] と入力します。
  • [次へ] ボタンをクリックします。

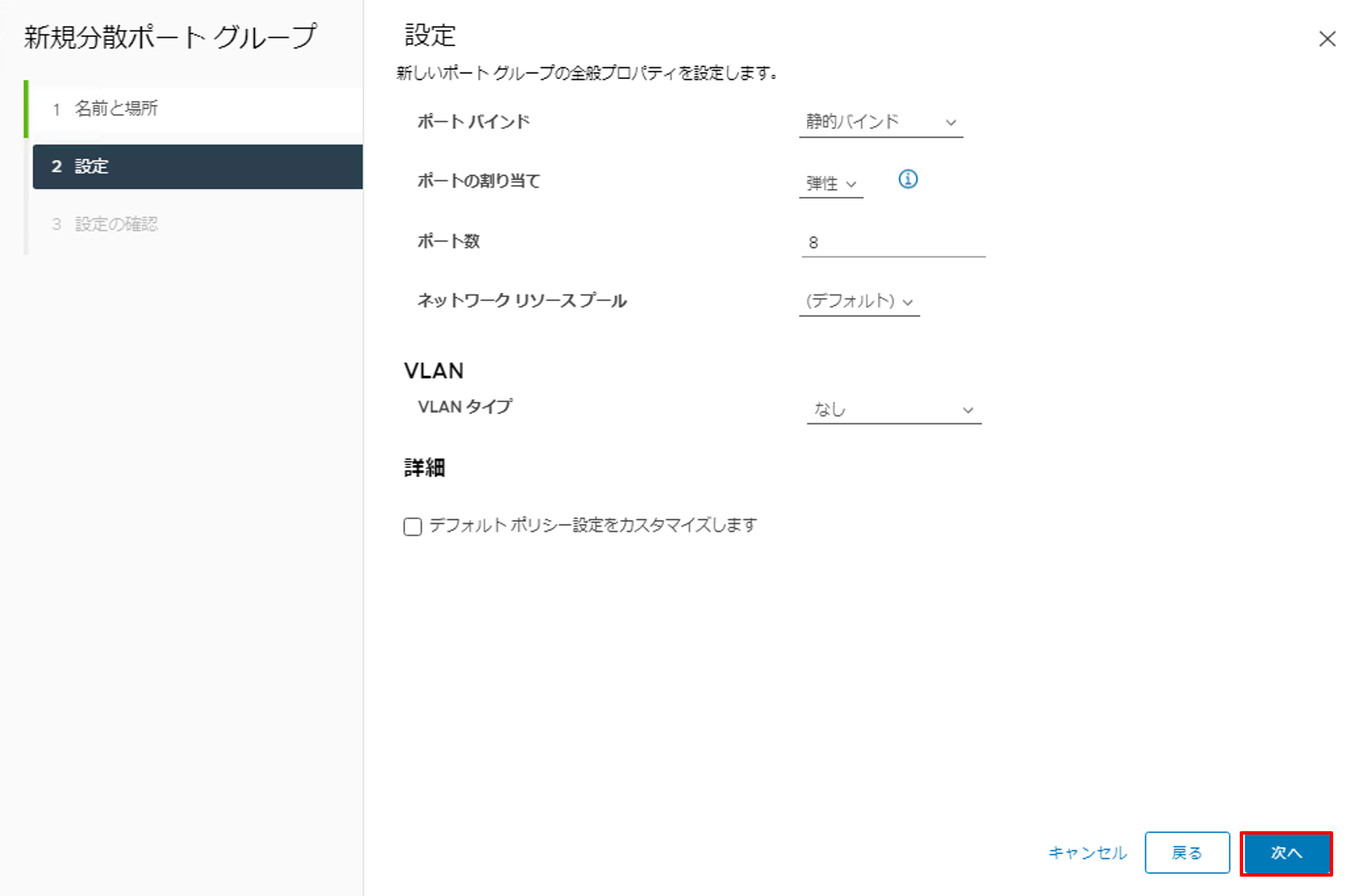

3. 設定はデフォルトのままで [次へ] ボタンをクリックします。
VLAN IDを設定する場合は、この画面で設定することができます。

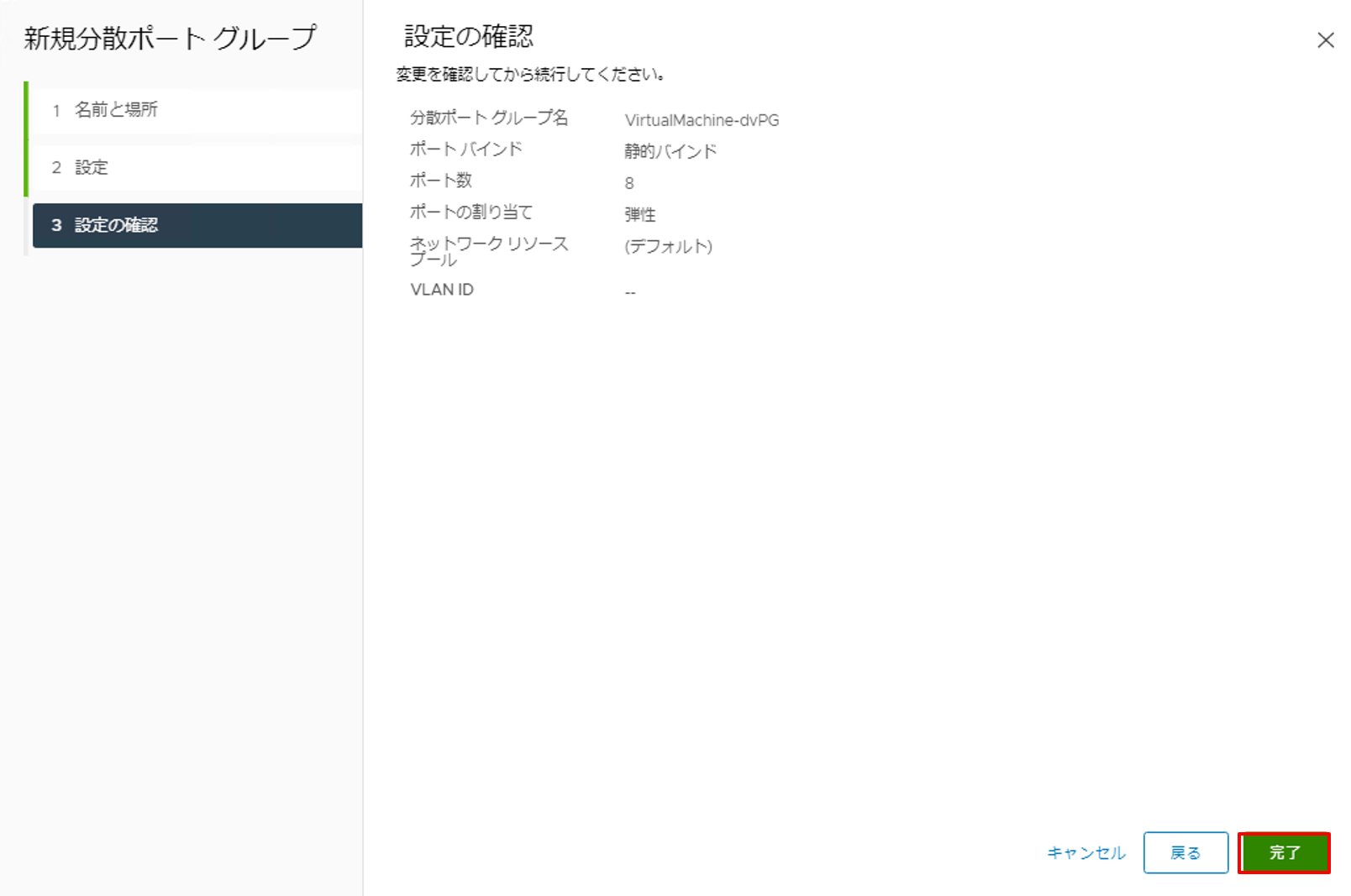

4. 設定内容を確認し、[完了] ボタンをクリックします。

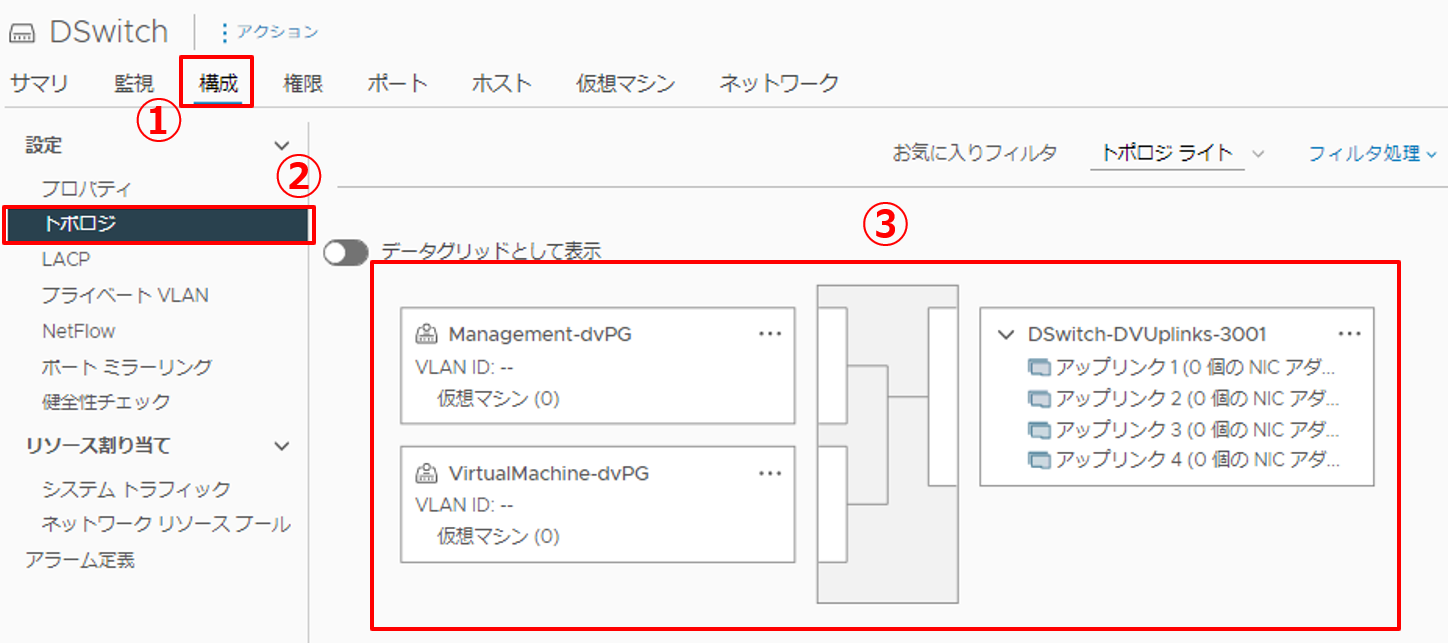

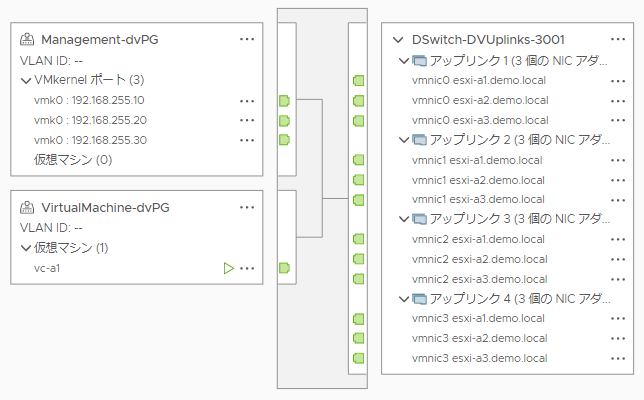

5. ここまで構築したネットワーク構成を確認します。

  • [構成] タブをクリックします。
  • [トポロジ] をクリックします。
  • 右ペインに表示されるトポロジで設定内容を確認できます。


3.3. ネットワークの移行(VMkernelポート以外)

先に、vCenter Serverとの経路であるVMkernelポート(vmk0)とは接続していない、vmnic1vmnic3を分散仮想スイッチに移行します。同時に、vCenter Server Appliance(仮想マシン)のネットワークを先ほど作成した分散ポートグループ(VirtualMachine-dvPG)に移行します。

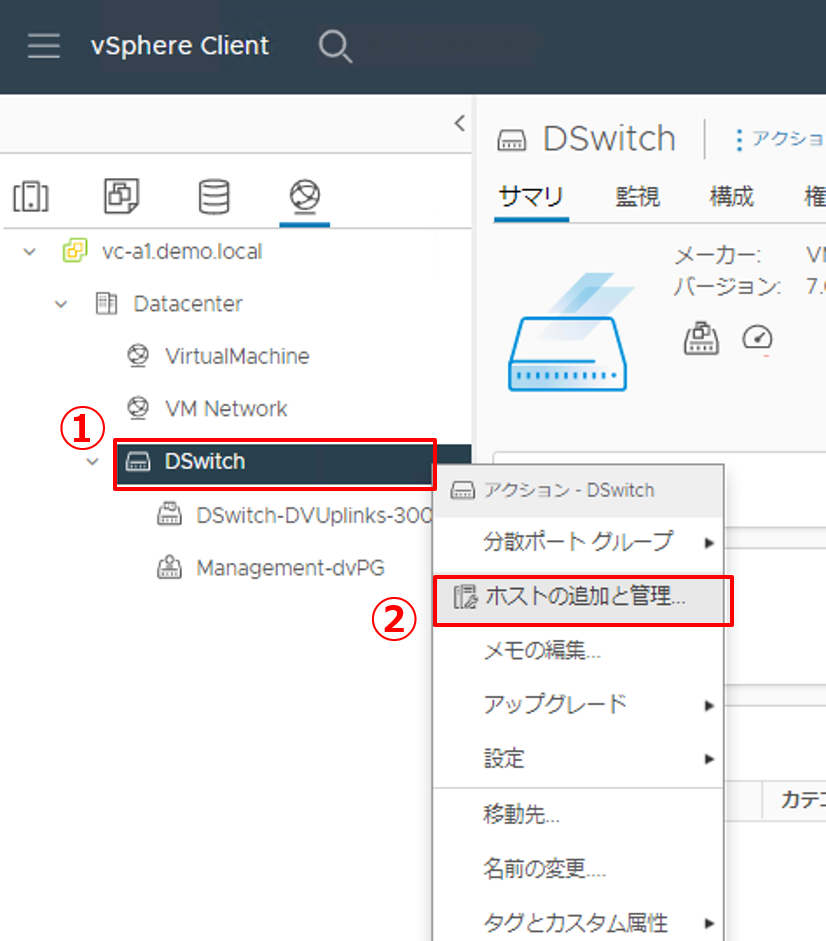

1. 作成した分散仮想スイッチにESXiホストを追加していきます。

  • [DSwitch] を右クリックします。
  • [ホストの追加と管理] をクリックします。

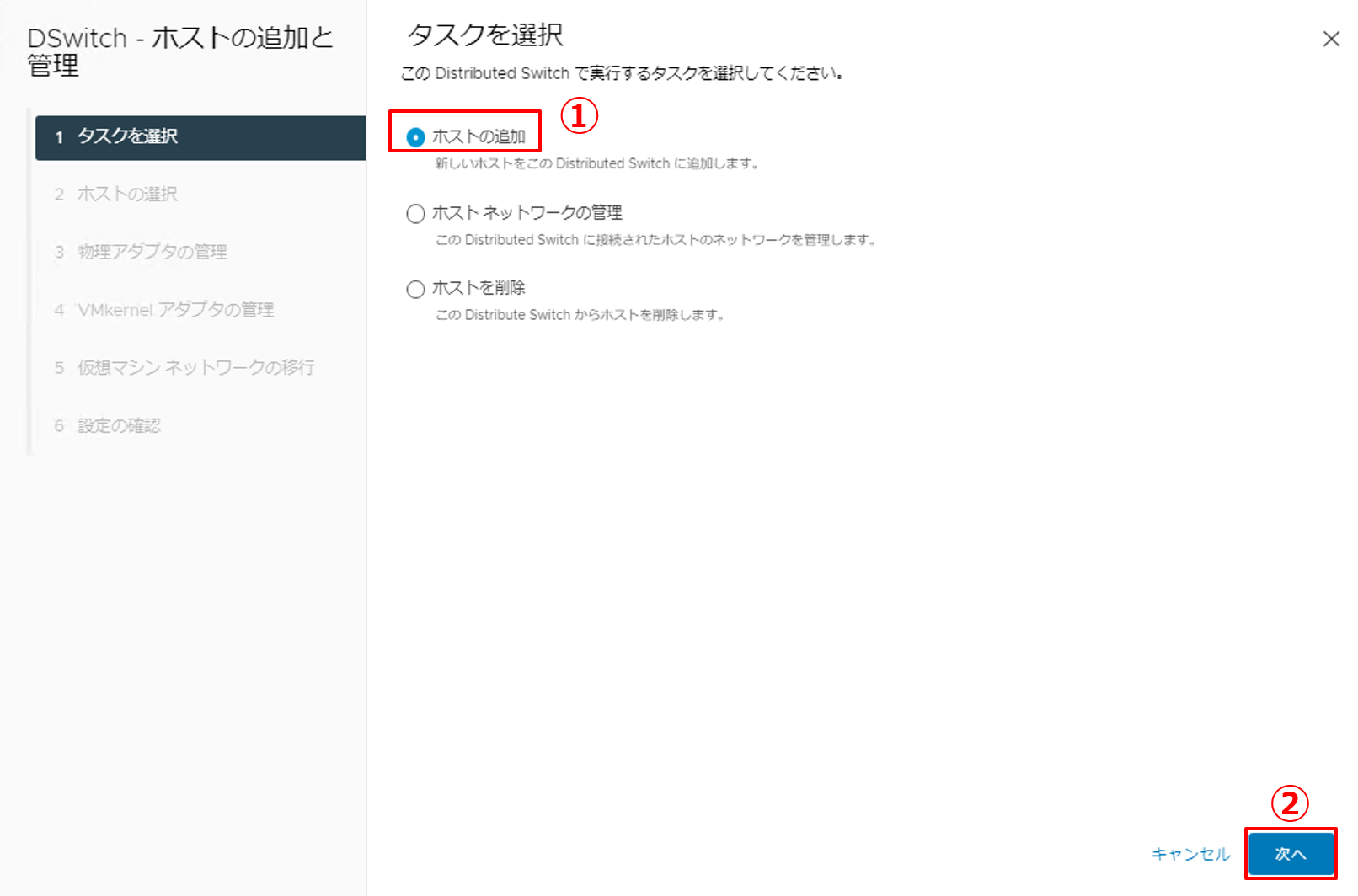

2. タスクを選択します。

  • [ホストの追加] を選択します。
  • [次へ] ボタンをクリックします。

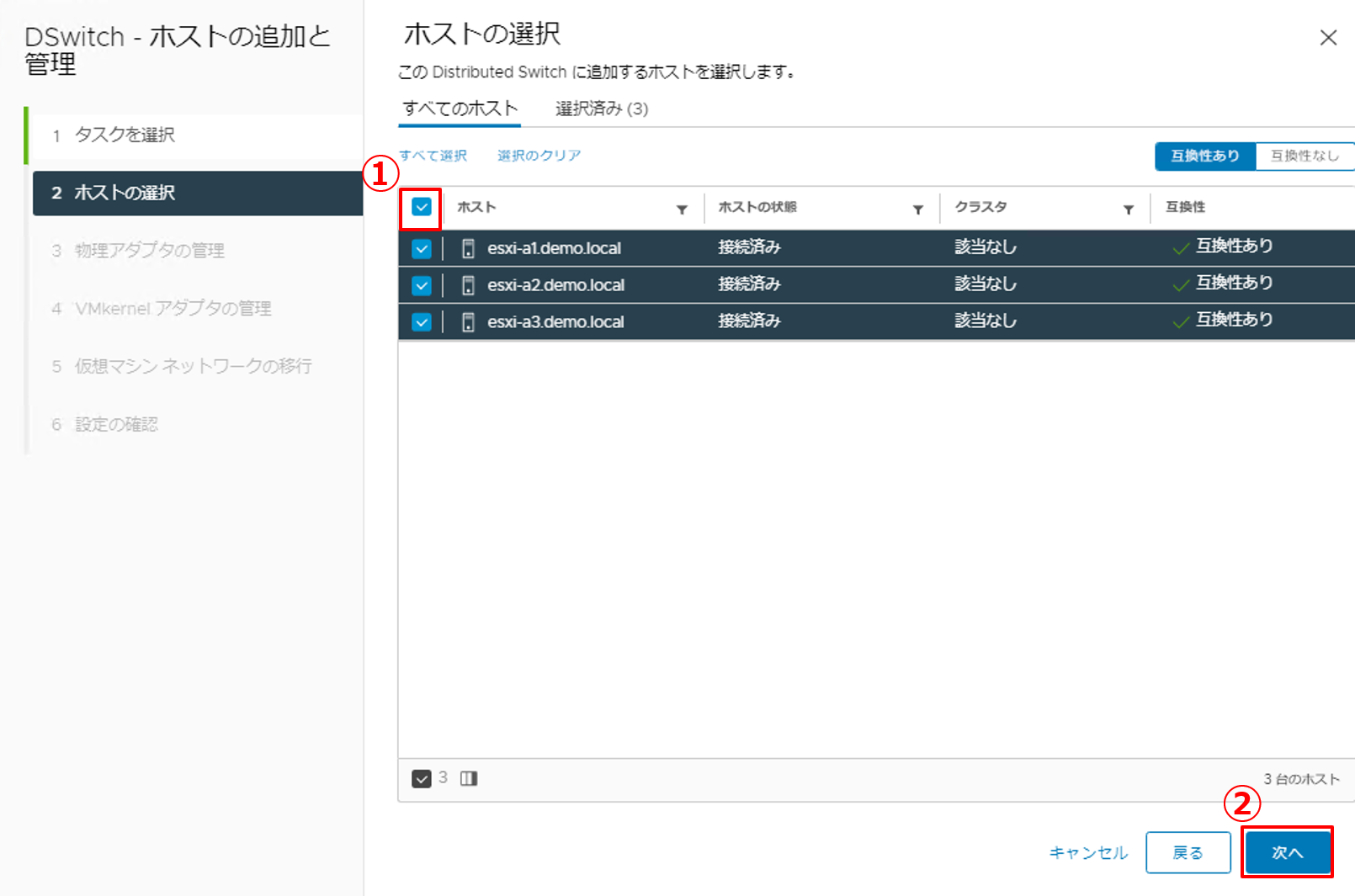

3. ESXiホストを選択します。

  • すべてのホスト一覧上部にあるチェックボックスにチェックを入れます。
  • [次へ] ボタンをクリックします。

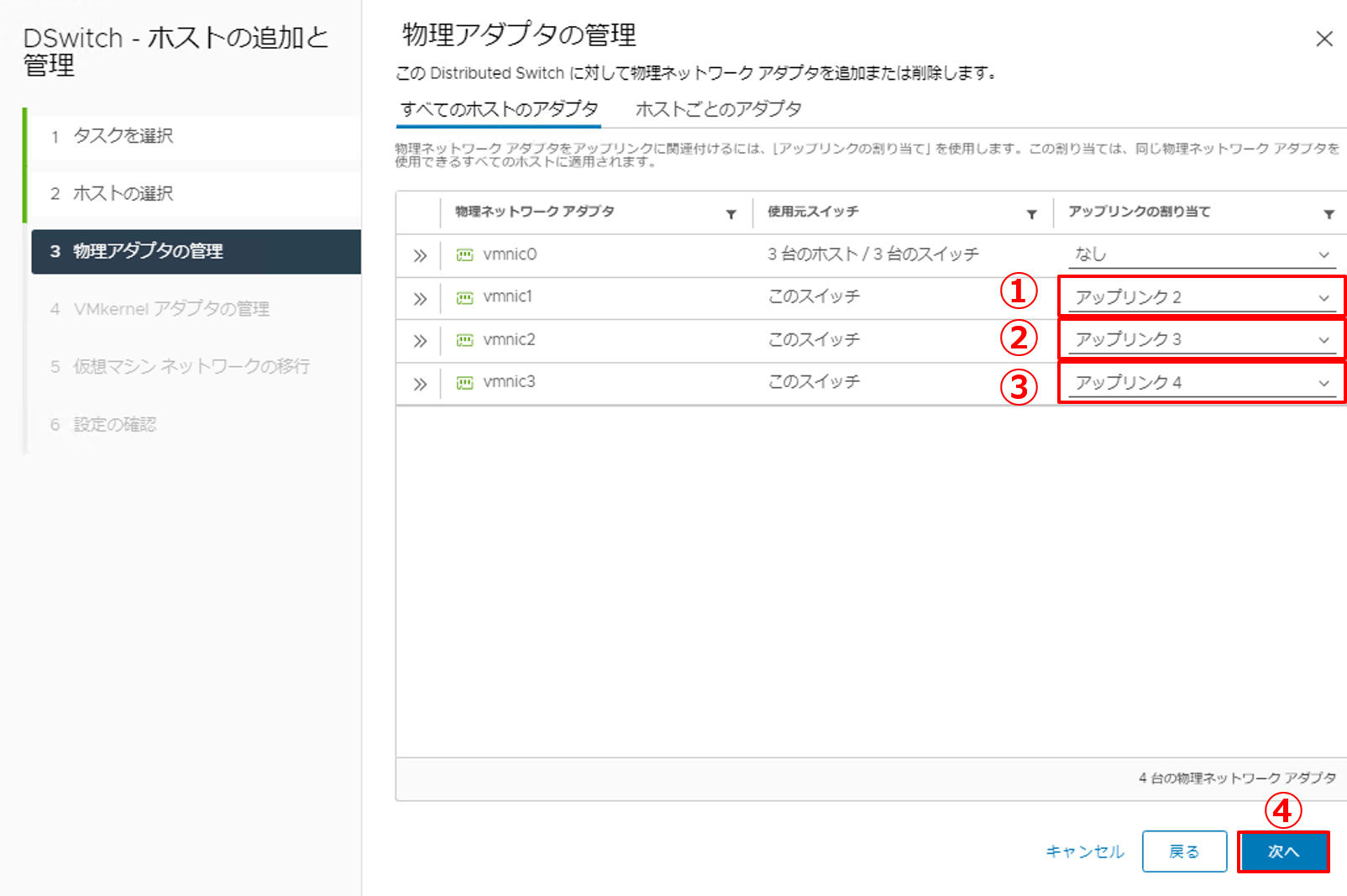

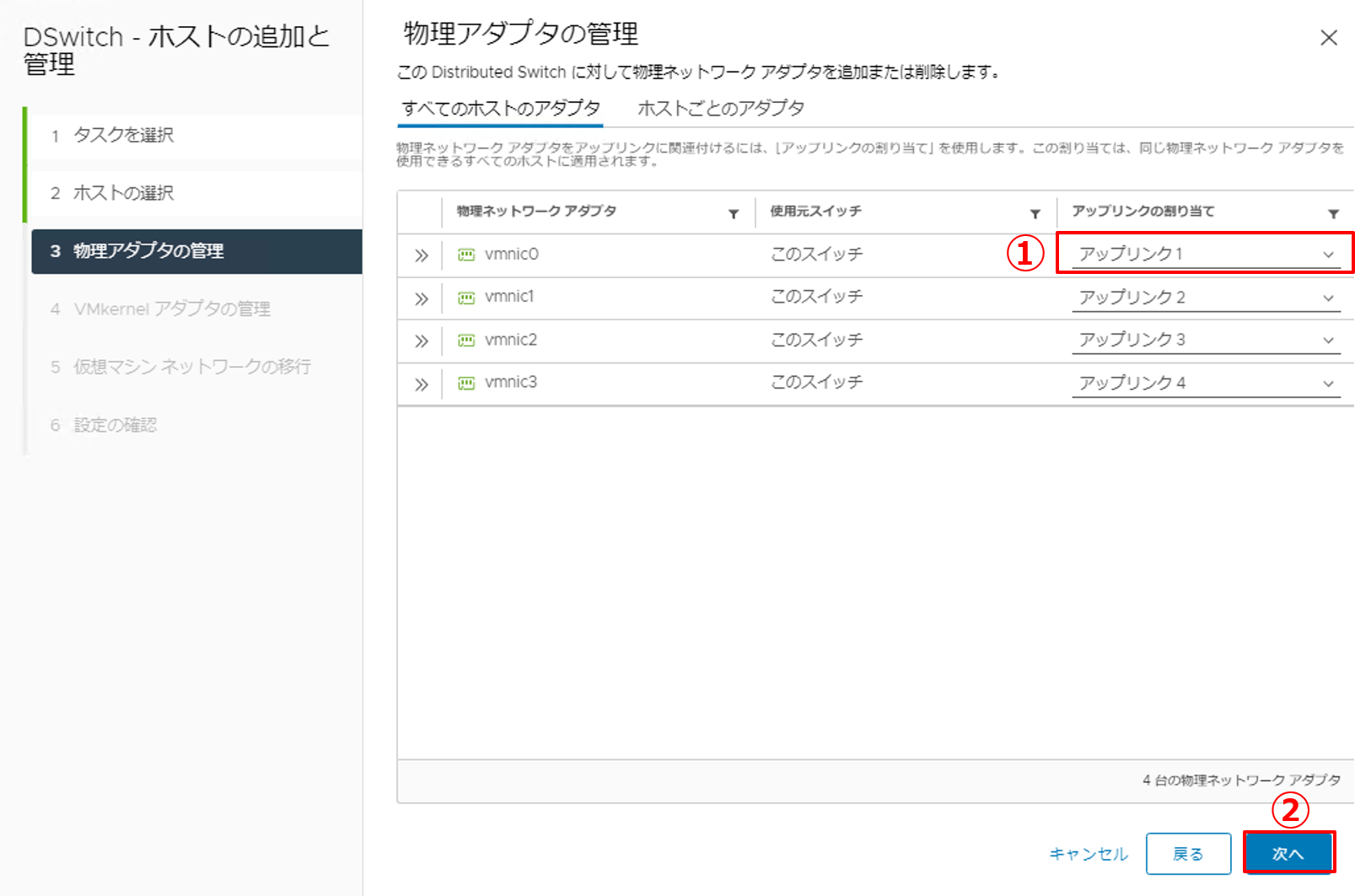

4. 物理アダプタ(物理NIC)にアップリンクを割り当てます。
vmnic0は、vCenter Server Applianceを移行した後で割り当てます。

  • [vmnic1] [アップリンク2] を割り当てます。
  • [vmnic2] に [アップリンク3] を割り当てます。
  • [vmnic3] に [アップリンク4] を割り当てます。
  • [次へ] ボタンをクリックします。

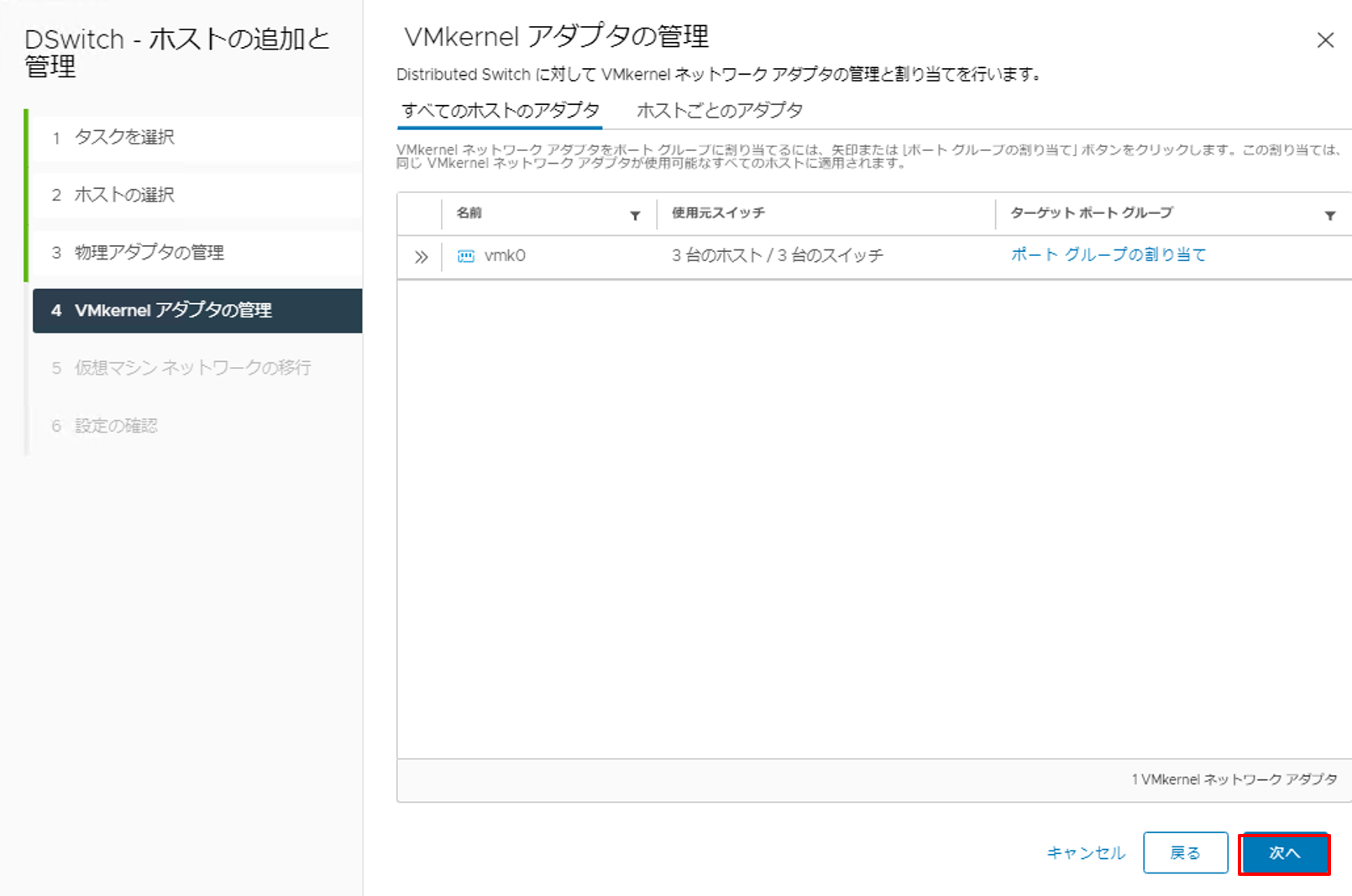

5. VMkernelアダプタの管理ではそのままで [次へ] ボタンをクリックします。
vmk0vCenter Server Applianceを移行した後で割り当てます。

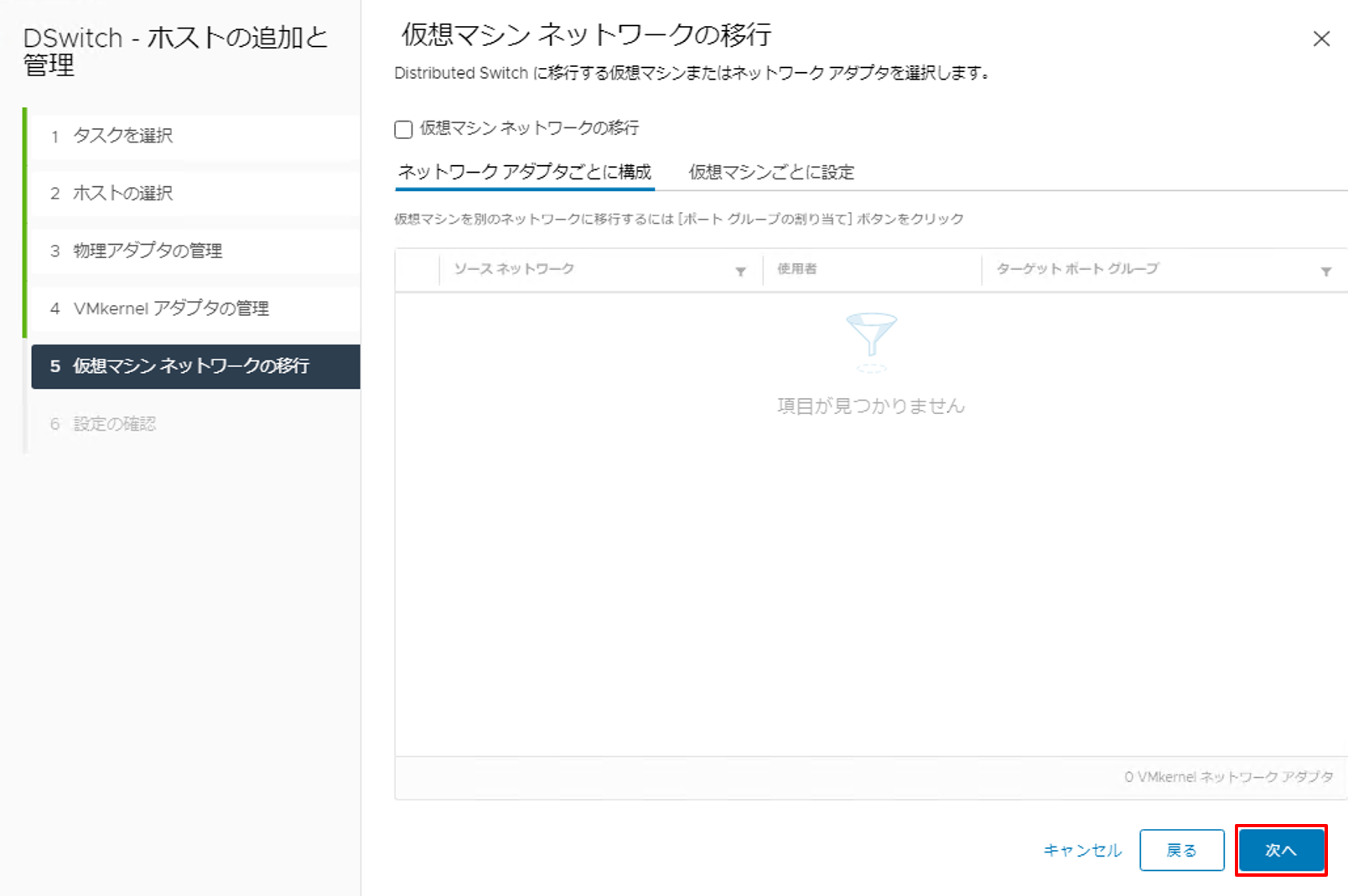

6. 仮想マシンネットワークを移行します。

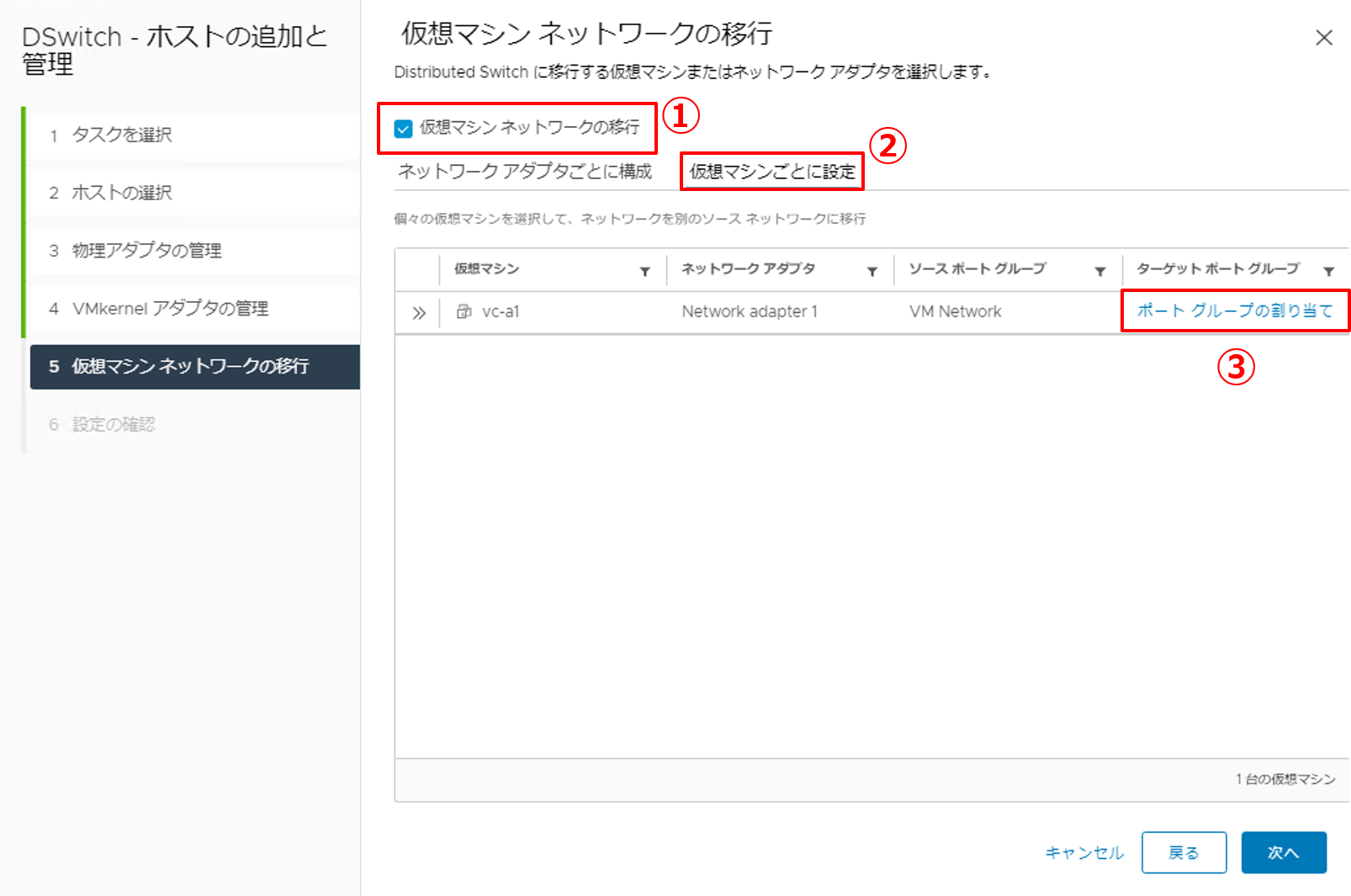

  • [仮想マシン ネットワークの移行] にチェックを入れます。
  • [仮想マシンごとに設定] タブをクリックします。
  • [ポートグループの割り当て] をクリックします。

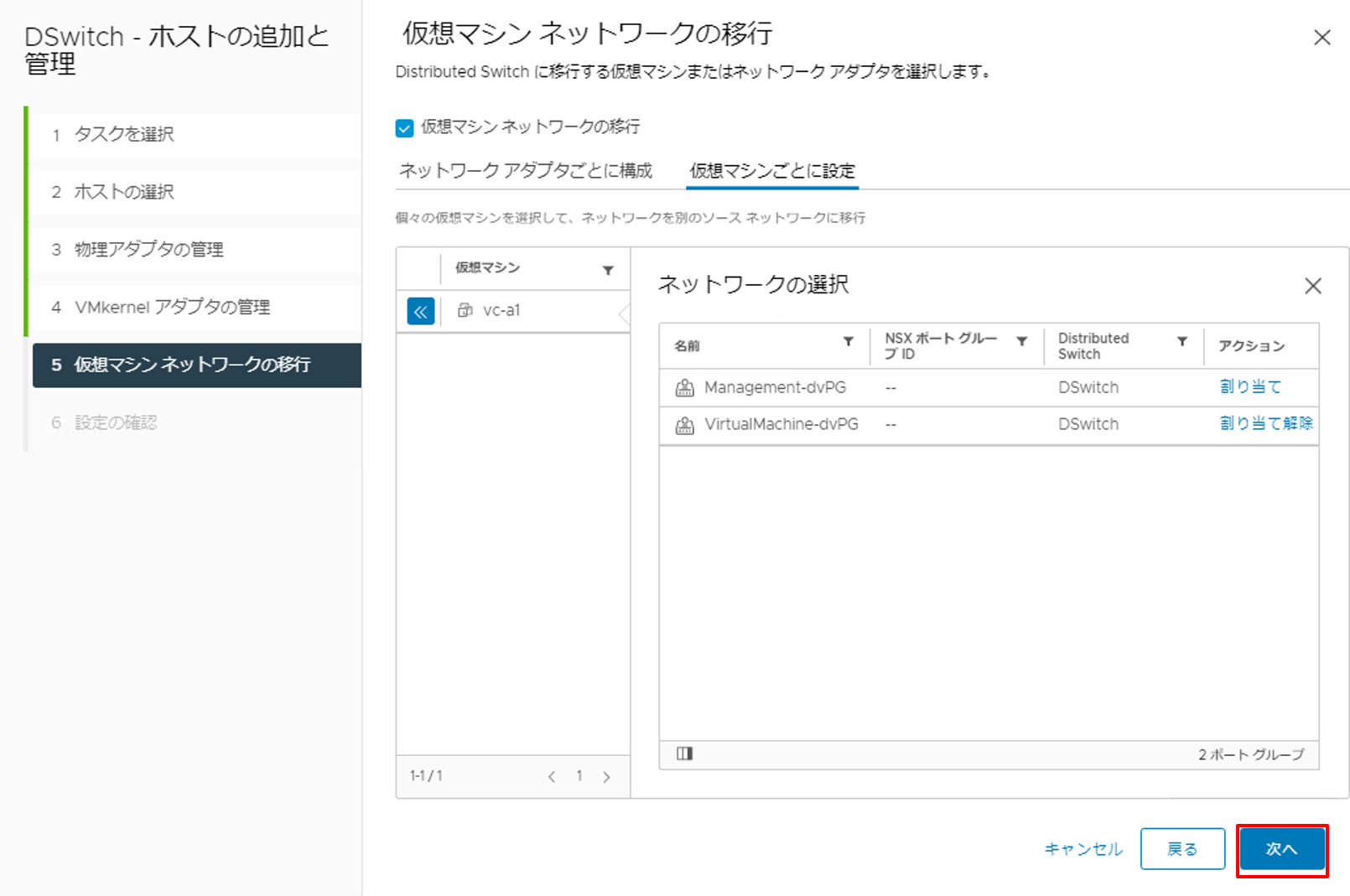

7. VirtualMachine-dvPG[割り当て] をクリックします。


8. [次へ] ボタンをクリックします。

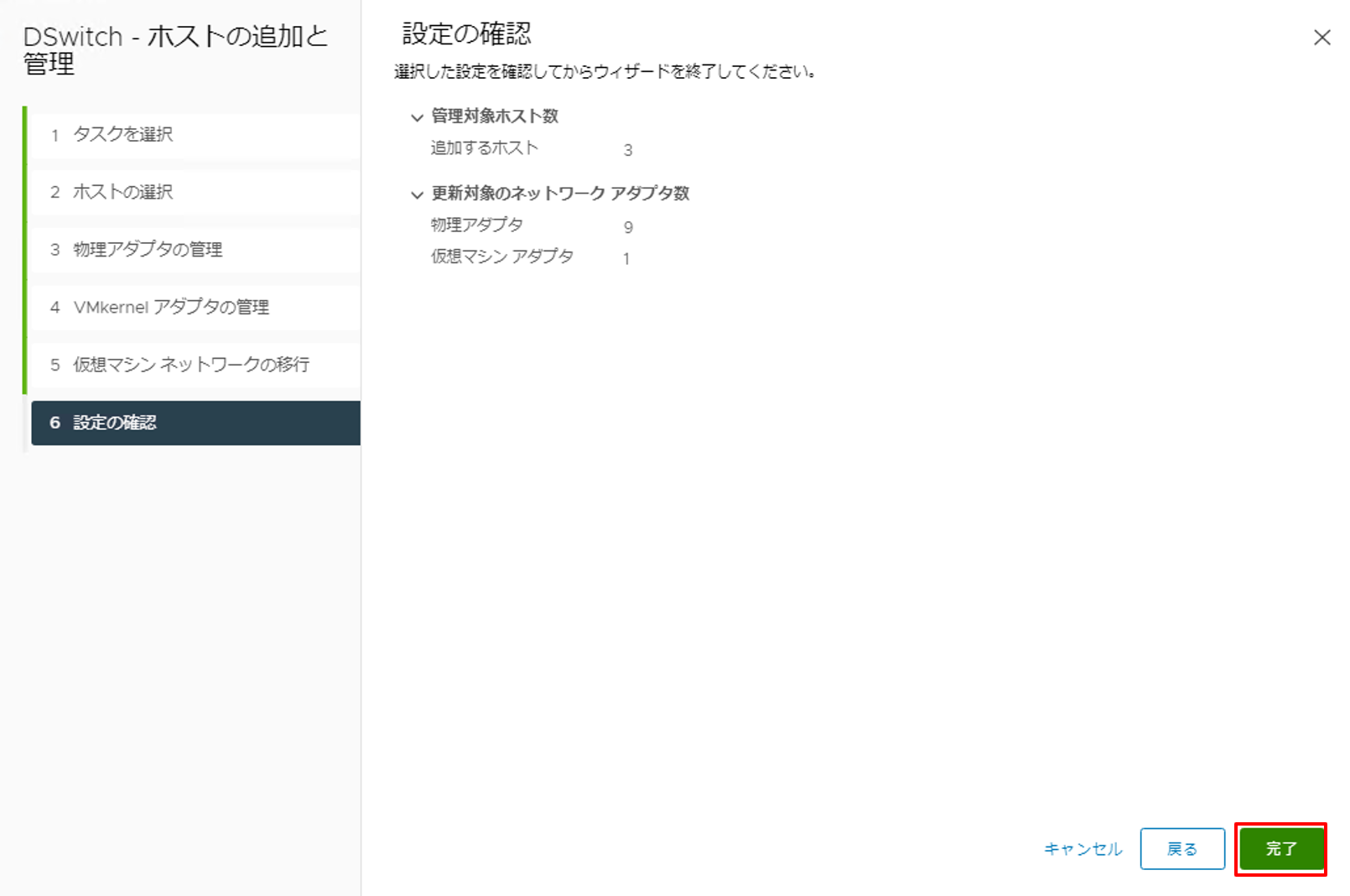

9. 設定内容を確認し、[完了] ボタンをクリックします。

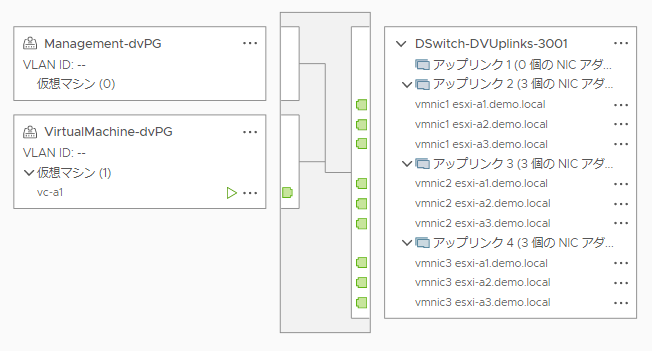

10. トポロジを確認し、ここまでの設定が反映されていることを確認しましょう。

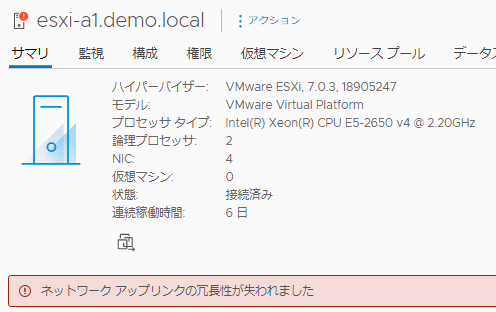

11. 元々は標準仮想スイッチでチーミング設定を行っていたため、ネットワークを移行すると冗長性が一旦失われます。そのため、以下のようなエラーがESXiホストのサマリ画面に表示されます。vCenter Serverと接続できていれば問題ありませんので、「緑にリセット」して先に進んでください。


3.4. ネットワークの移行(VMkernelポート)

残りのVMkernelポート(vmk0)およびvmnic0Management-dvPGに移行します。

1. vmk0を分散仮想スイッチに移行します。

  • [DSwitch] を右クリックします。
  • [ホストの追加と管理] をクリックします。

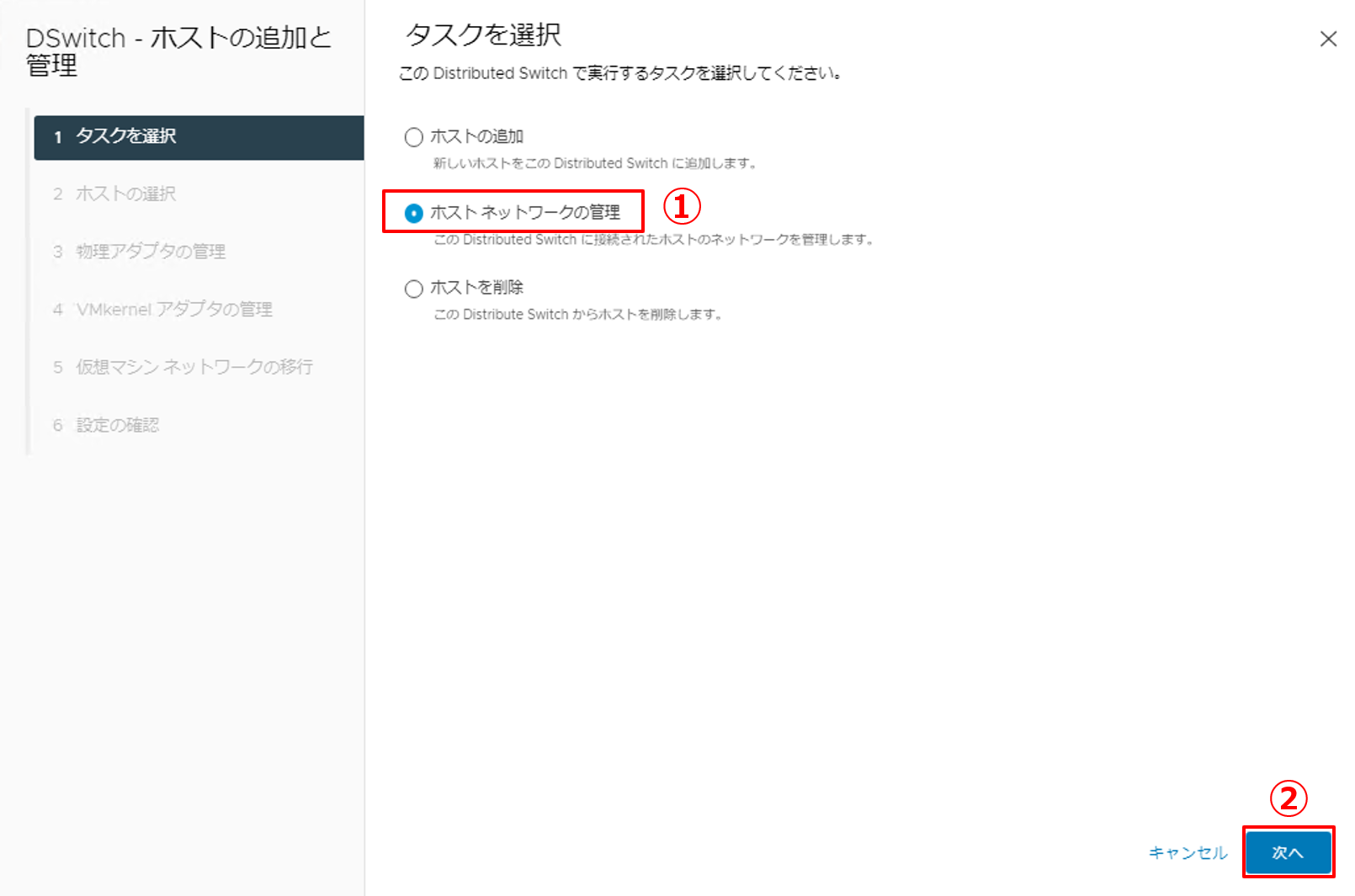

2. タスクを選択します。

  • [ホスト ネットワークの管理] を選択します。
  • [次へ] ボタンをクリックします。

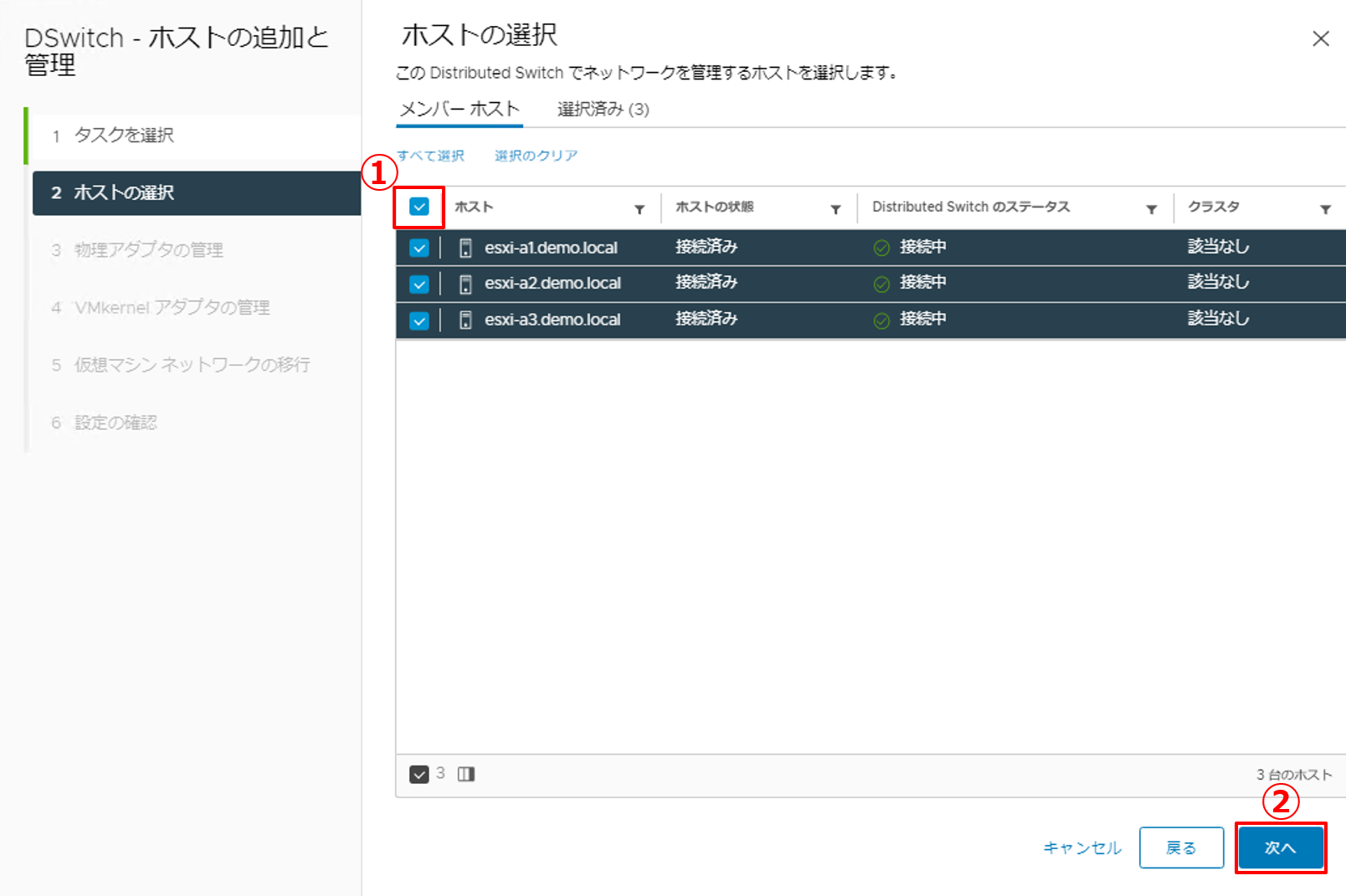

3. ESXiホストを選択します。

  • すべてのホスト一覧上部にあるチェックボックスにチェックを入れます。
  • [次へ] ボタンをクリックします。


4. 物理アダプタ(物理NIC)にアップリンクを割り当てます。

  • [vmnic0] [アップリンク] を割り当てます。
  • [次へ] ボタンをクリックします。

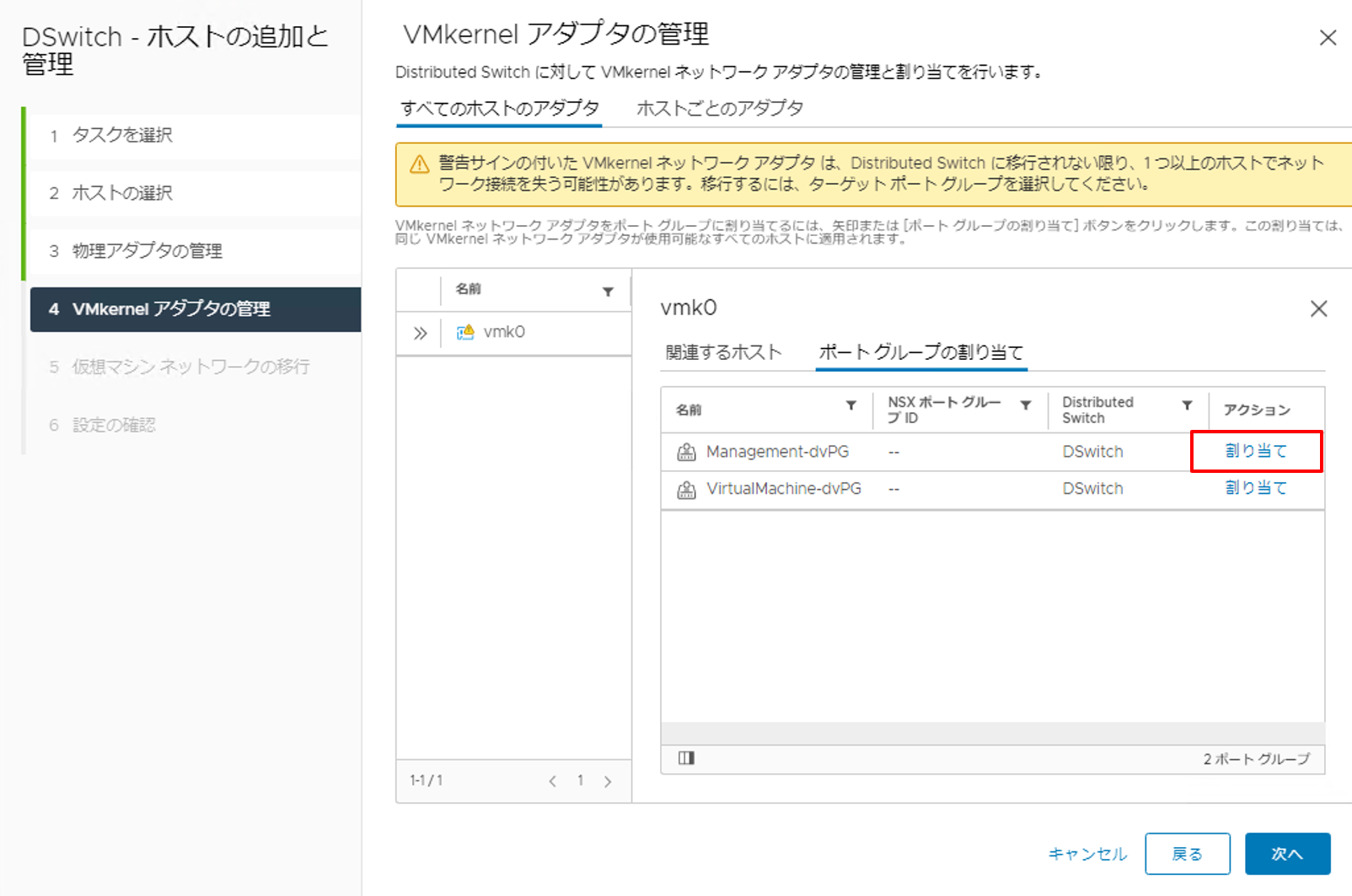

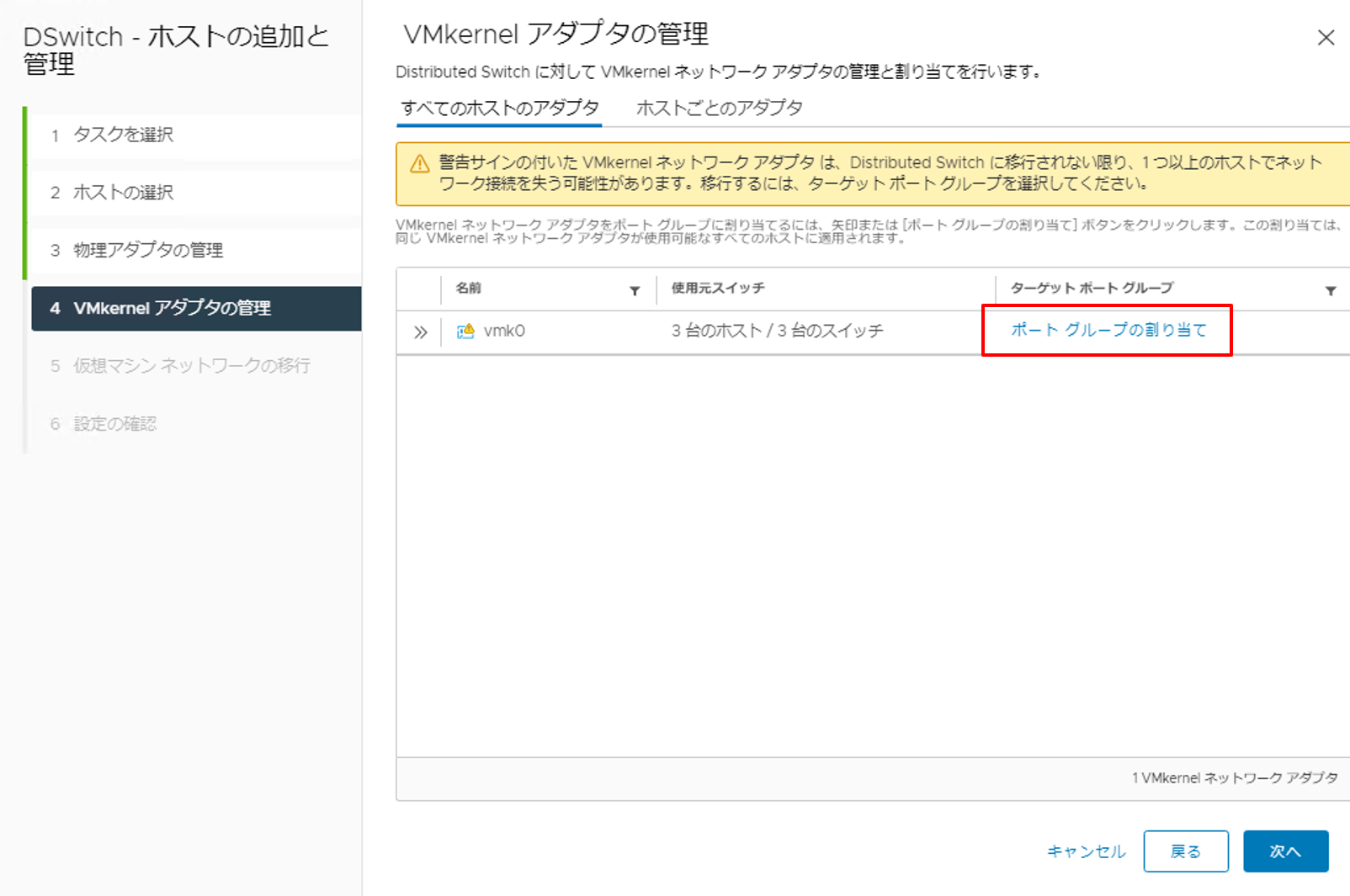

5. [ポート グループの割り当て] をクリックします。

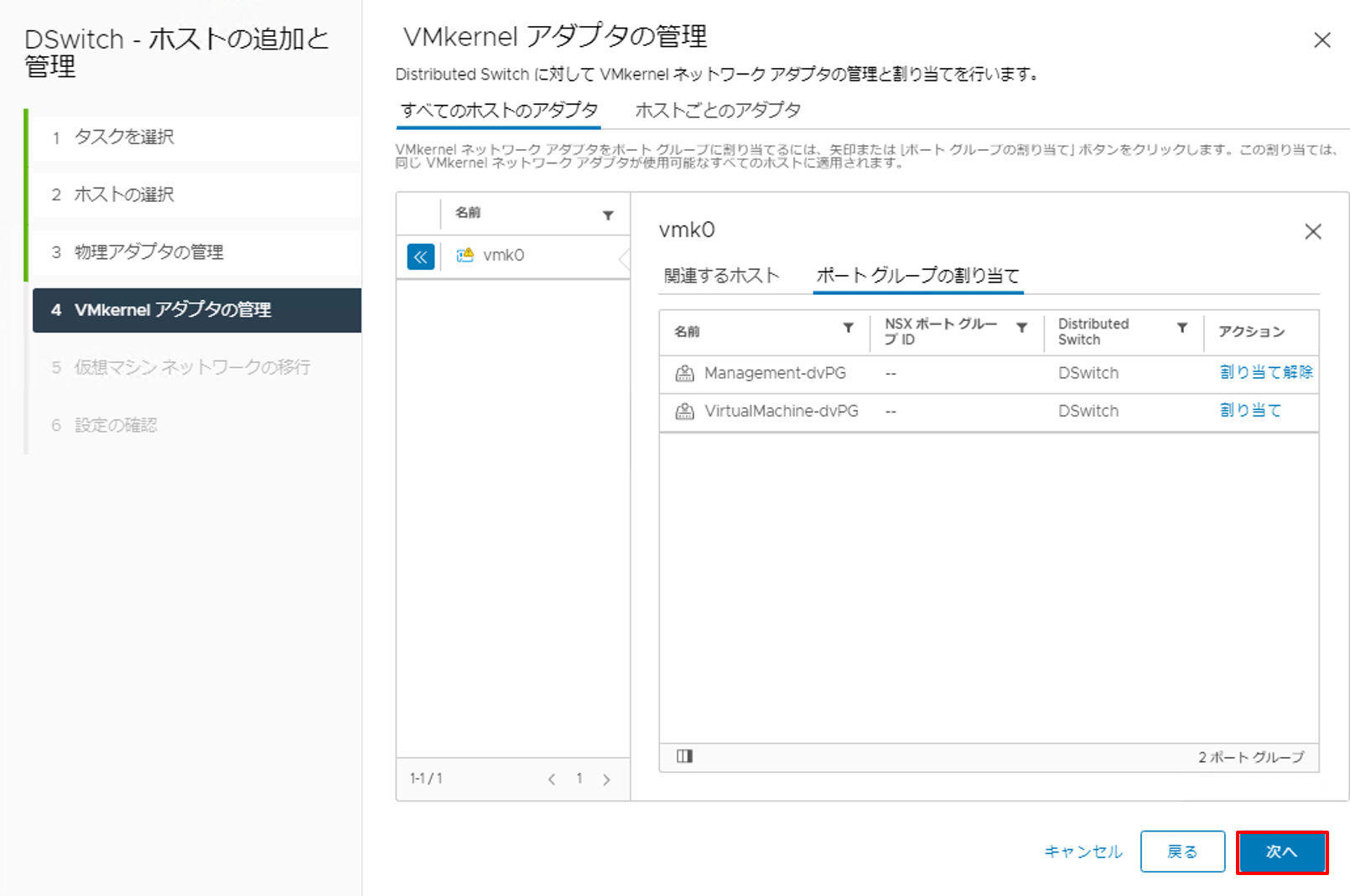

6. Management-dvPG[割り当て] をクリックします。


7. [次へ] ボタンをクリックします。


8. [次へ] ボタンをクリックします。


9. 設定内容を確認し、[完了] ボタンをクリックします。


10. ポロジを確認し、ここまでの設定が反映されていることを確認しましょう。


3.5. 物理NIC(vmnic)のチーミングによる冗長設定

標準仮想スイッチの時と同じように、チーミングによる冗長設定を行います。チーミングの説明については、「第4回 ネットワークの設定(標準仮想スイッチ)」をご覧ください。

分散仮想スイッチでは、ポートグループ単位でチーミングを設定します。

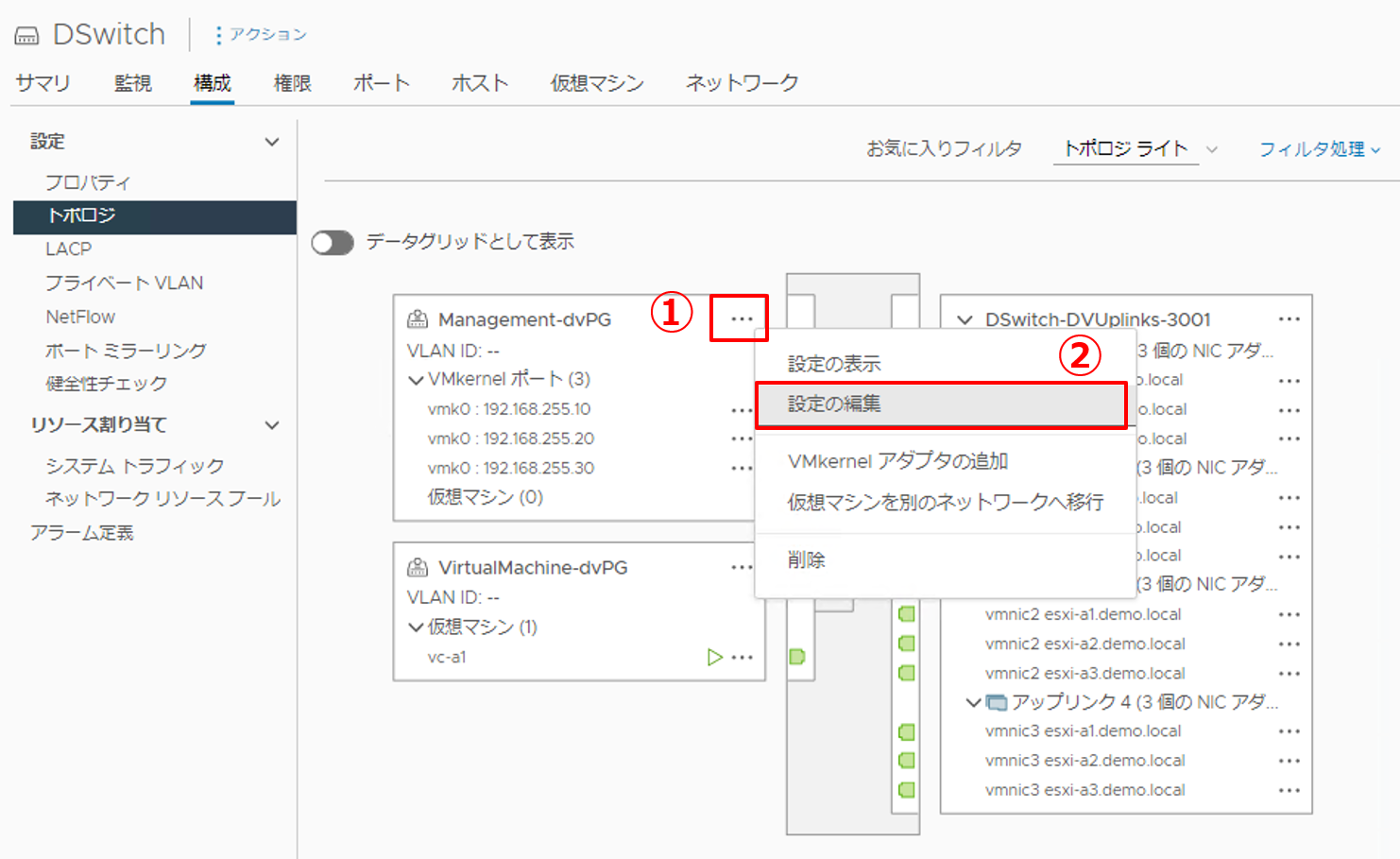

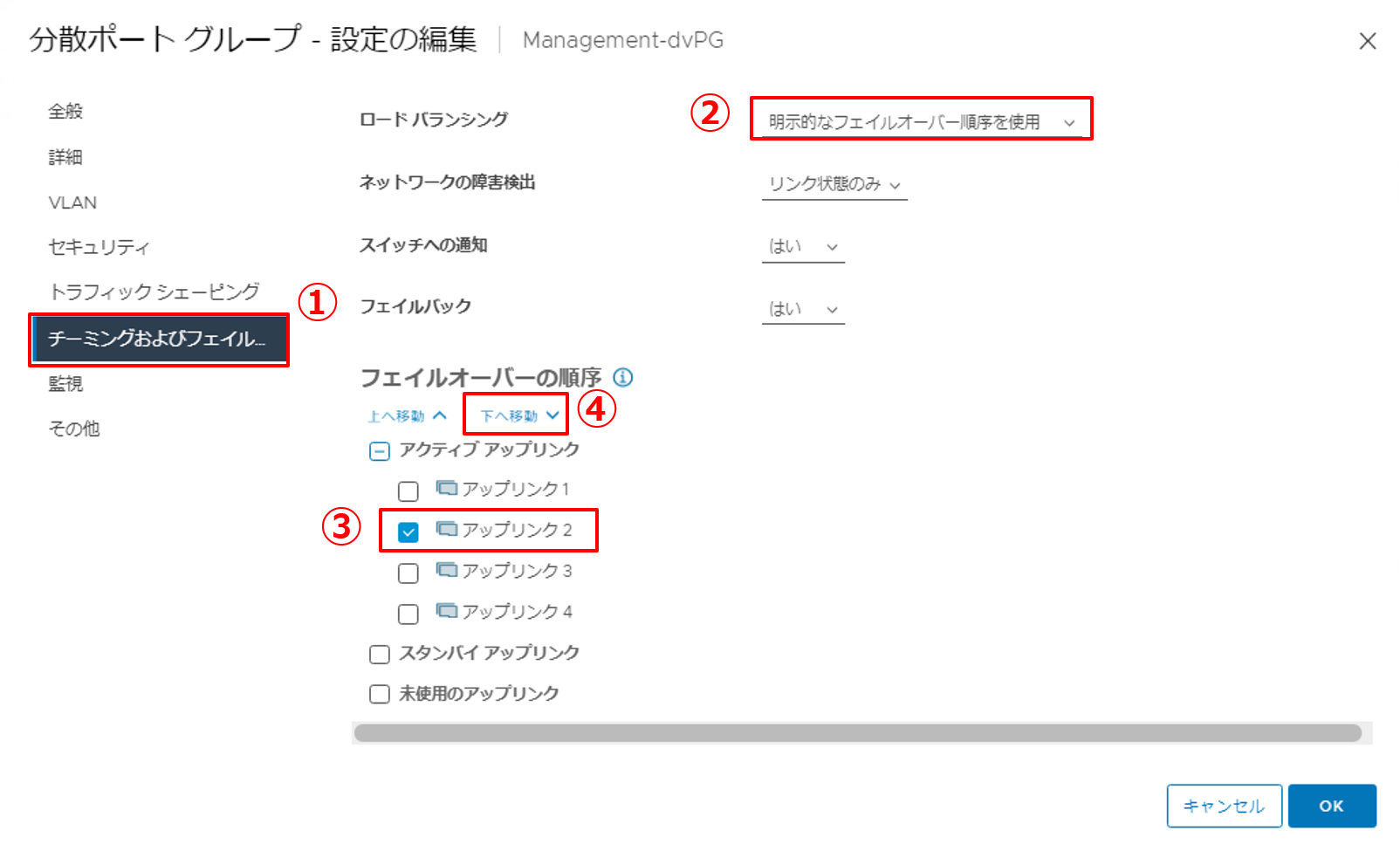

1. Management-dvPGの設定を編集します。

  • トポロジ内で、Management-dvPG横にある [・・・] をクリックします。
  • [設定の編集] をクリックします。


2. チーミングおよびフェイルオーバーの設定を行います。

  • [チーミングおよびフェイルオーバー] をクリックします。
  • ロードバランシングで [明示的なフェイルオーバー順序を使用] を選択します。
  • フェイルオーバーの順序でアクティブ アップリンクの [アップリンク2] にチェックを入れます。
  • [下へ移動] ボタンを数回クリックし、アップリンク2をスタンバイ アップリンクに移動させます。

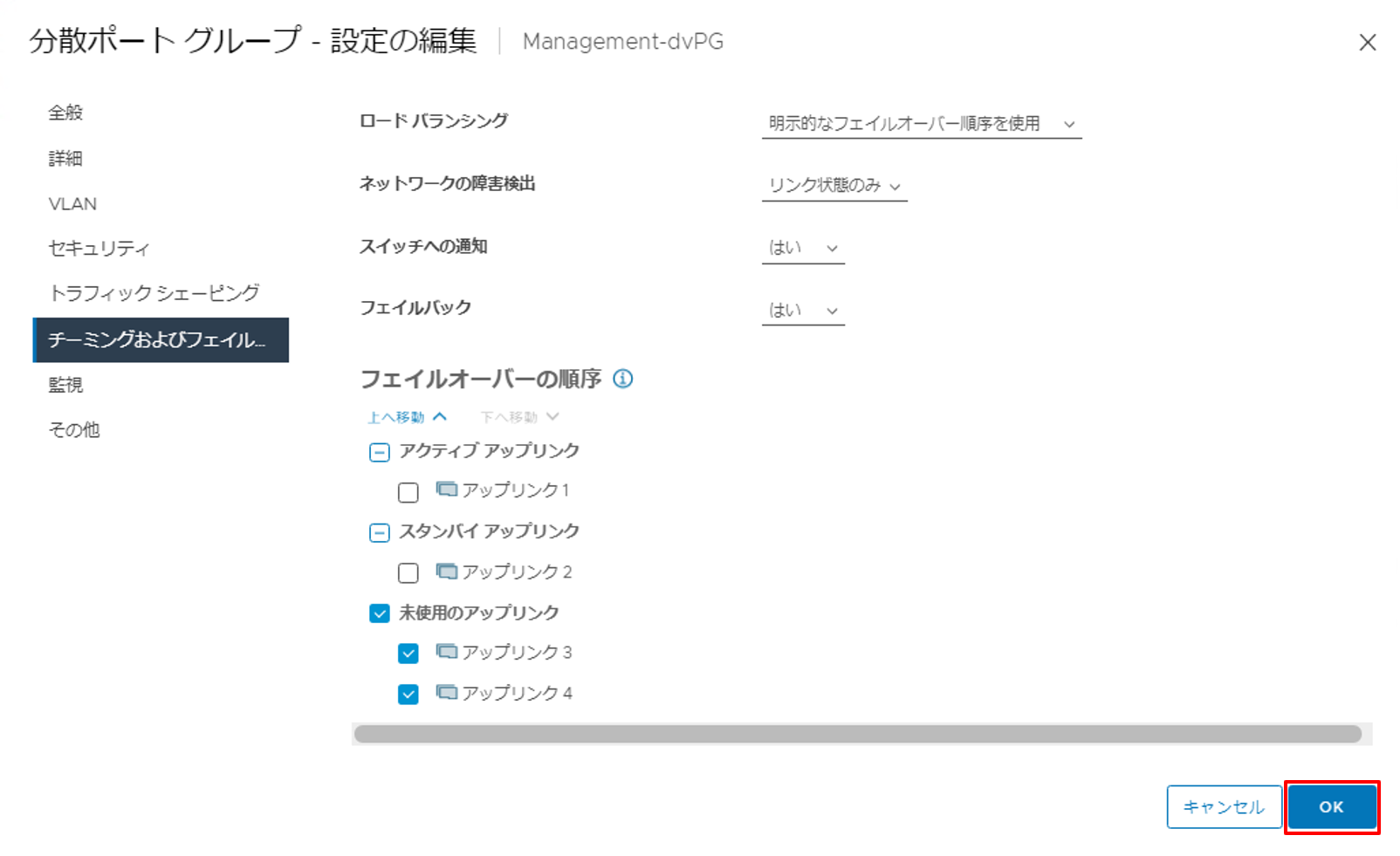

3. 使用しないアップリンクを移動させます。

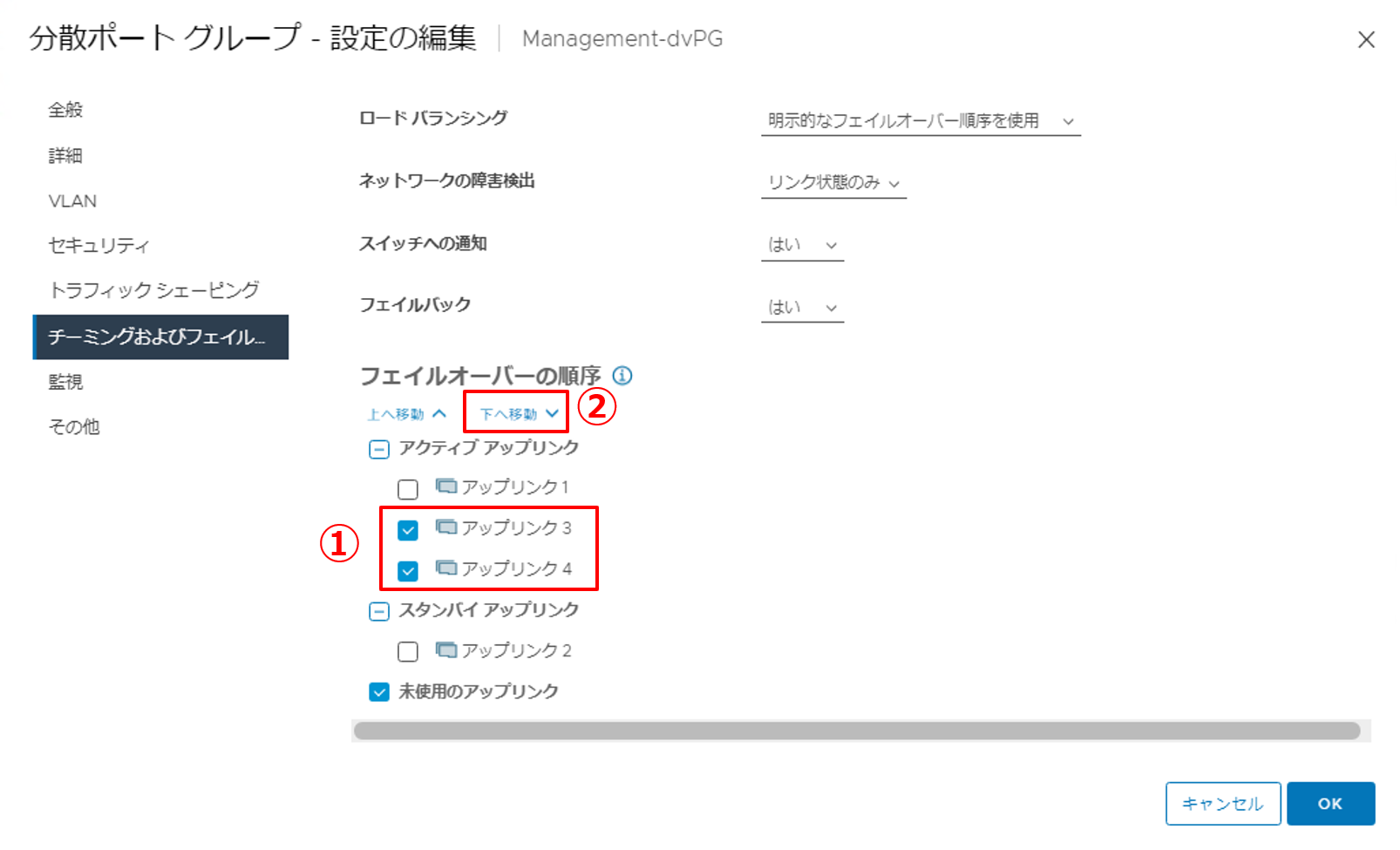

  • フェイルオーバーの順序でアクティブ アップリンクの [アップリンク3] [アップリンク4] にチェックを入れます。
  • [下へ移動] ボタンを数回クリックし、アップリンク3とアップリンク4を未使用のアップリンクに移動させます。


4. 設定内容を確認し、[OK] ボタンをクリックします。

これで、アクティブ アップリンクに「アップリンク1」、スタンバイ アップリンクに「アップリンク2」が設定された状態になります。


5. VirtualMachine-dvPGの設定を編集します。

  • トポロジ内で、VirtualMachine-dvPG横にある [・・・] をクリックします。
  • [設定の編集] をクリックします。

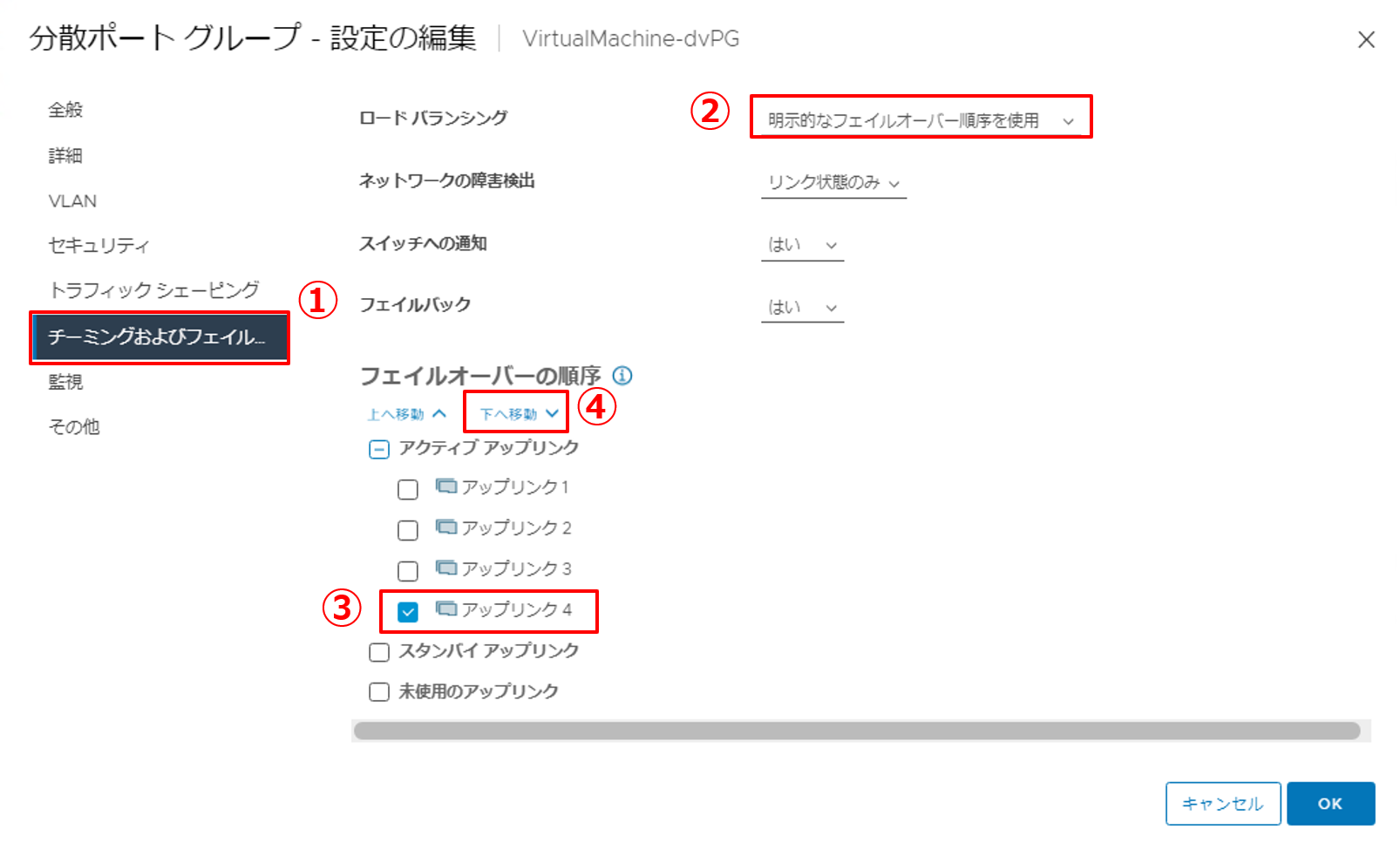

6. チーミングおよびフェイルオーバーの設定を行います。

  • [チーミングおよびフェイルオーバー] をクリックします。
  • ロードバランシングで [明示的なフェイルオーバー順序を使用] を選択します。
  • フェイルオーバーの順序でアクティブ アップリンクの [アップリンク4] にチェックを入れます。
  • [下へ移動] ボタンをクリックし、アップリンク4をスタンバイ アップリンクに移動させます。


7. 使用しないアップリンクを移動させます。

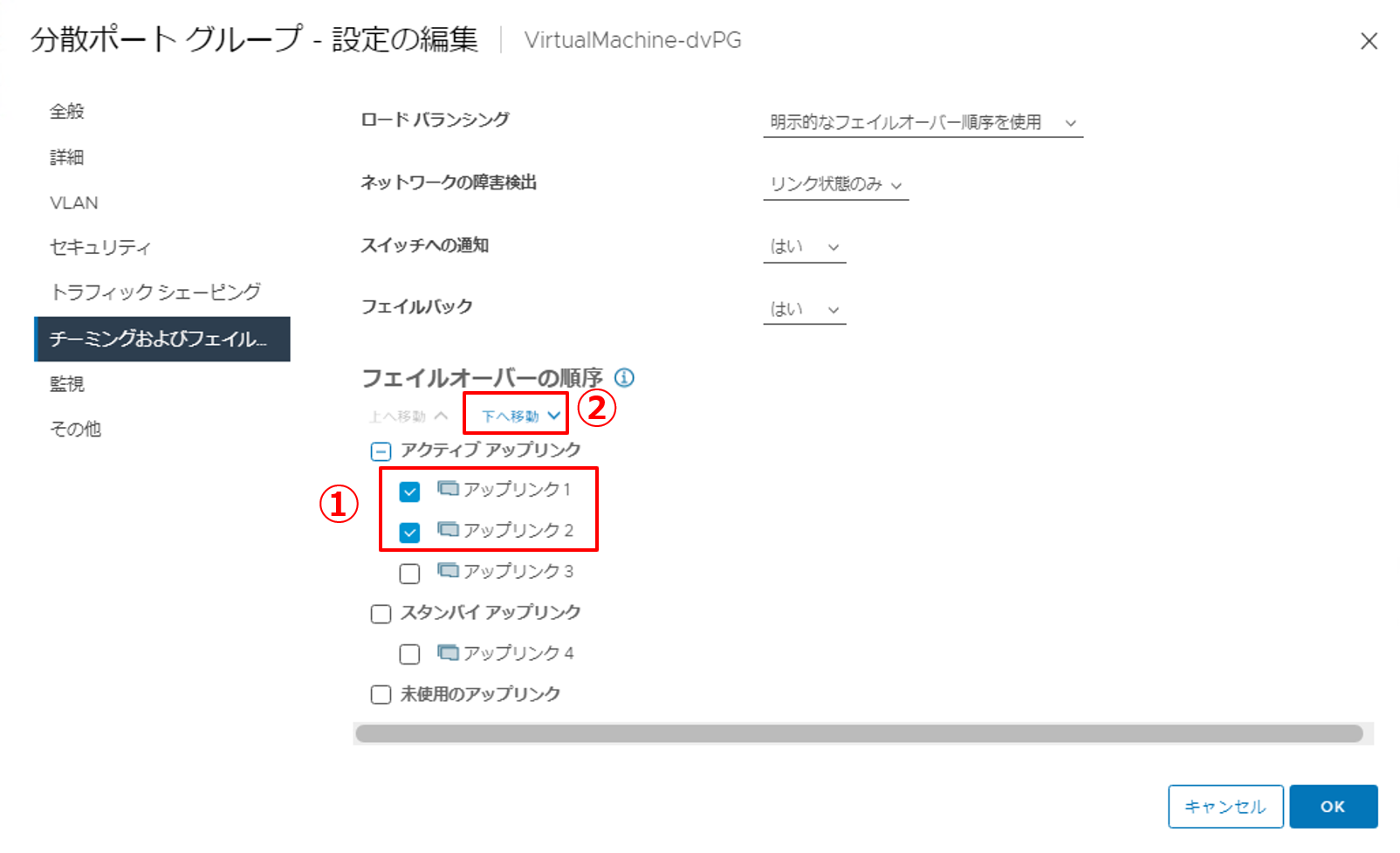

  • フェイルオーバーの順序でアクティブ アップリンクの [アップリンク1] [アップリンク2] にチェックを入れます。
  • [下へ移動] ボタンを数回クリックし、アップリンク1とアップリンク2を未使用のアップリンクに移動させます。


8. 設定内容を確認し、[OK] ボタンをクリックします。

これで、アクティブ アップリンクに「アップリンク3」、スタンバイ アップリンクに「アップリンク4」が設定された状態になります。


4. Tips ~ 分散仮想スイッチを導入するメリットとは ~

分散仮想スイッチを導入するメリットには、「複数台のESXiホストに対してネットワーク構成を一括で設定・管理できること」の他に、「ネットワークの負荷が高い状態になっても、仮想マシンが正常に動き続けられること」ということが挙げられます。

CPUやメモリ等の負荷が高い状態で仮想マシンを安定稼働させるためには、vSphere DRSDistributed Resource Scheduler)を使用することで目的は達成できます。DRSはリソースの負荷状態によって仮想マシンをバランスよく各ESXiホストに分散配置させることで、仮想マシンを安定稼働させることができる機能です。詳しくは7回の記事をご覧ください。

しかし、ネットワークの負荷についてはDRSでバランスをとることができません。これまで、ネットワークトラフィックには管理用・vMotion用・iSCSI用・仮想マシン用などの種類があるとご紹介してきました。各トラフィックが占有できる物理NICvmnic)があればネットワークが混雑することを避けられますが、多くの場合、いくつかのトラフィックが物理NICを共有することが一般的です。

そこで分散仮想スイッチを導入すると、この問題を解消することができます。具体的にはNetwork I/O Control(以下、NIOC)という機能を分散仮想スイッチが持っているためです。NIOCは、物理NICのネットワークトラフィックが混雑しているときに、優先的に転送するトラフィックの種類を設定できる機能です。

NIOCは各ネットワークトラフィックにシェア値というものを設定することで、ネットワークが混雑した場合、このシェア値に基づいてネットワーク帯域を割り当てるという仕組みです。例えば、開発環境よりも本番環境の仮想マシンネットワークのシェア値を大きくすることで、ネットワークが混雑した際は本番環境の仮想マシンネットワークへ優先的にトラフィックが転送できます。

今回のような小規な環境であれば標準仮想スイッチだけで十分なパフォーマンスが担保できるかと思いますが、VMware HorizonによるVDI(仮想デスクトップ基盤)のような大規模な環境ですと仮想マシンの数も多くなりますし、当然ながらワークロードの高い仮想マシンも増えてくると思います。そのため、このような環境では分散仮想スイッチが導入されています。分散仮想スイッチを導入することで仮想マシンを安定稼働させることができれば安心ですよね。

以上、分散仮想スイッチについてご紹介しました。標準仮想スイッチでは得られないメリットをご理解いただけたかと思います。次回は、ここまで構築した仮想基盤の上に仮想マシンを作成します。是非ご覧ください!
