みなさん、こんにちは。SB C&Sの金井です。
本記事では「基礎から学ぶ！HVM 環境構築」シリーズの第3回「HVM クラスターの構築」を解説します。
HVM 環境の土台となるクラスターの構築方法について学習しましょう。

1. はじめに

HVM による仮想化基盤では、HVM Hypervisor ホストでクラスターを構成します。本記事では、第2回で構築した HVM Manager と HVM Hypervisor でクラスターを構成します。


2. HVM 仮想基盤における管理単位

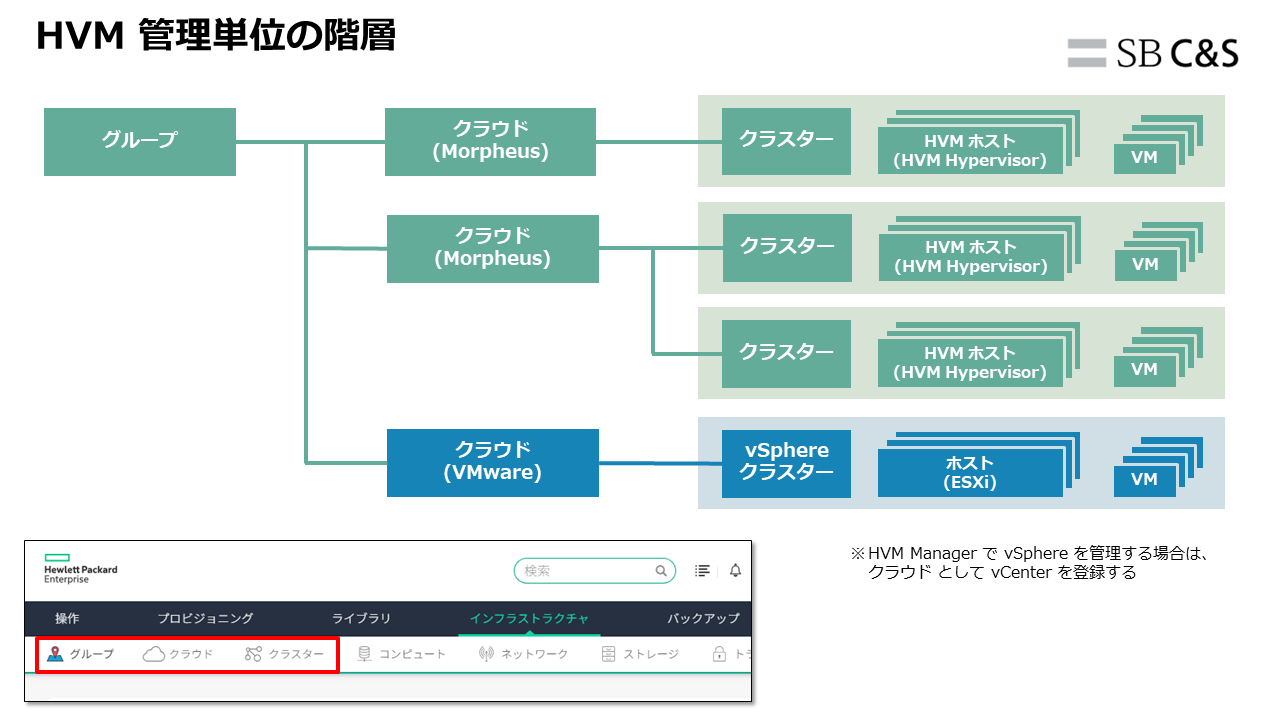

HVM クラスターを作成するためには、HVM ならではの管理単位であるグループ・クラウド・クラスターの3つを順に作成する必要があります。まず、それぞれについて簡単に説明します。

2.1 グループ

グループは、HVM の管理単位の中で最も大きな単位であり、環境構築時に最初に作成する土台です。

2.2 クラウド

クラウドには、管理対象のハイパーバイザーによって2つのタイプがあります。

1つ目は、Morpheus タイプです。HVM Hypervisor でクラスターを作成し、その上で仮想マシンの管理・運用を行う場合に作成が必要です。

2つ目は、VMware タイプです。HVM Manager に VMware が提供する vSphere 環境を登録します。登録には、ESXi ホスト単体ではなく、vCenter Server が必要です。登録完了後にHVM Manager から vCenter Server 配下のホストや仮想マシンの作成・管理が可能です。
なお、vSphere 環境から HVM 環境へ仮想マシンを移行する機能である Bulk Migration を使用する場合も、VMware タイプのクラウド作成が必要です。

2.3 クラスター

クラスターは複数台のホストをまとめて稼働させるもので、ネットワークや共有ストレージによるデータストアの設定もクラスター単位ごとに可能です。HVM での共有ストレージ接続や、仮想マシンの作成は、クラスター作成後に実施できます。加えて、クラスター単位で HA 機能を有効化することも可能です。

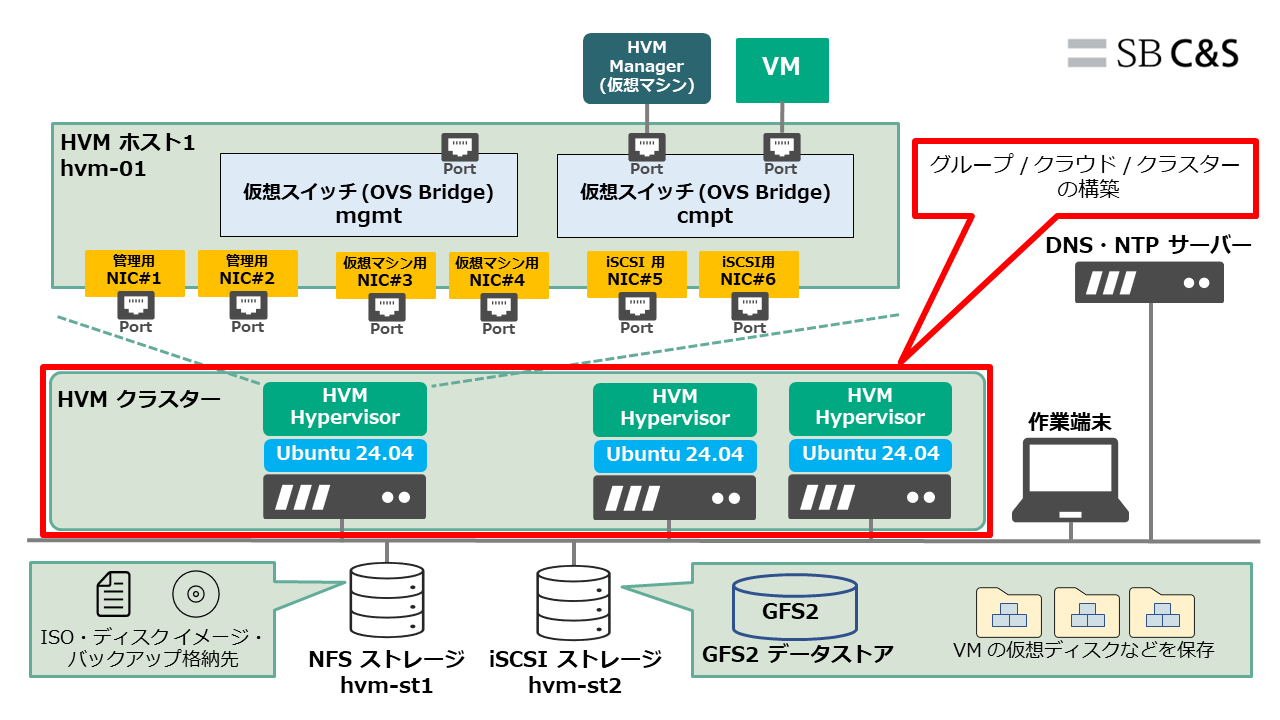

HVM 3回目用素材.png

3. グループ・クラウド・クラスターの作成

ここからは、前回構築した HVM 環境を利用します。HVM Manager に設定した IP アドレスをブラウザに入力し、管理 UI にログインします。

3.1 グループの作成

まず、グループを作成します。

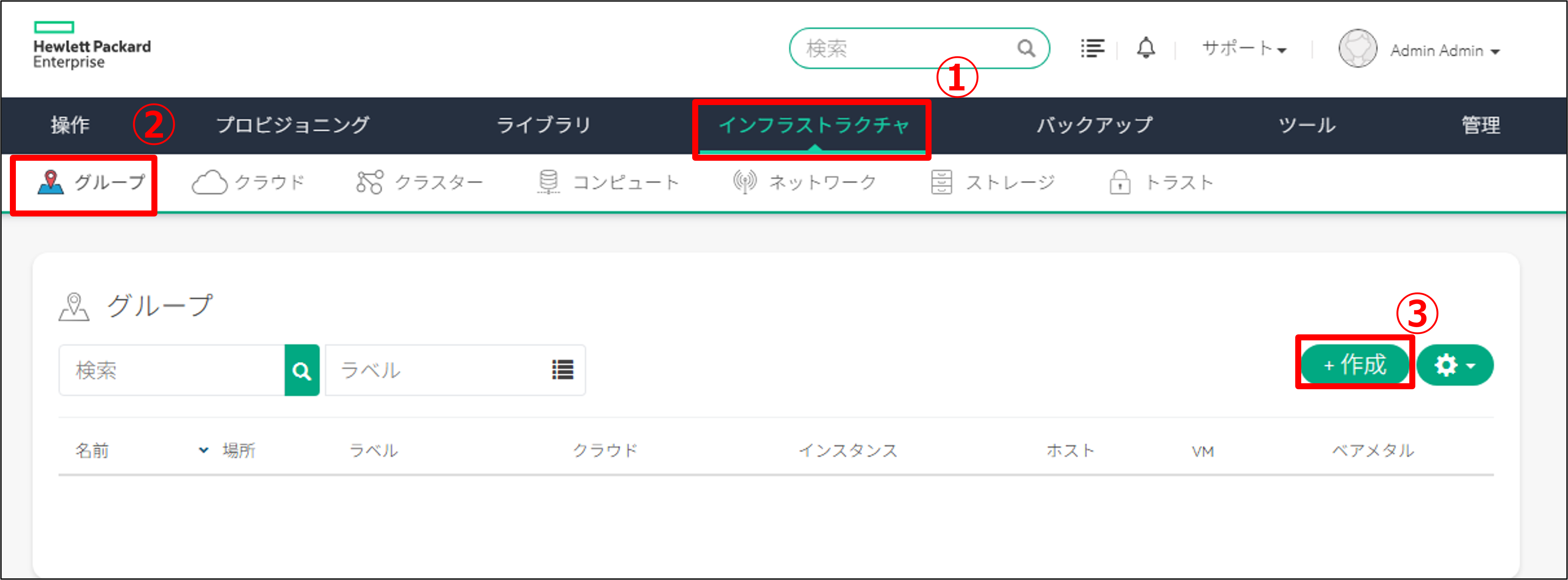

HVM Manager にアクセスし、「インフラストラクチャ」の「グループ」をクリックします。
グループ画面に移動し、「+作成」をクリックします。

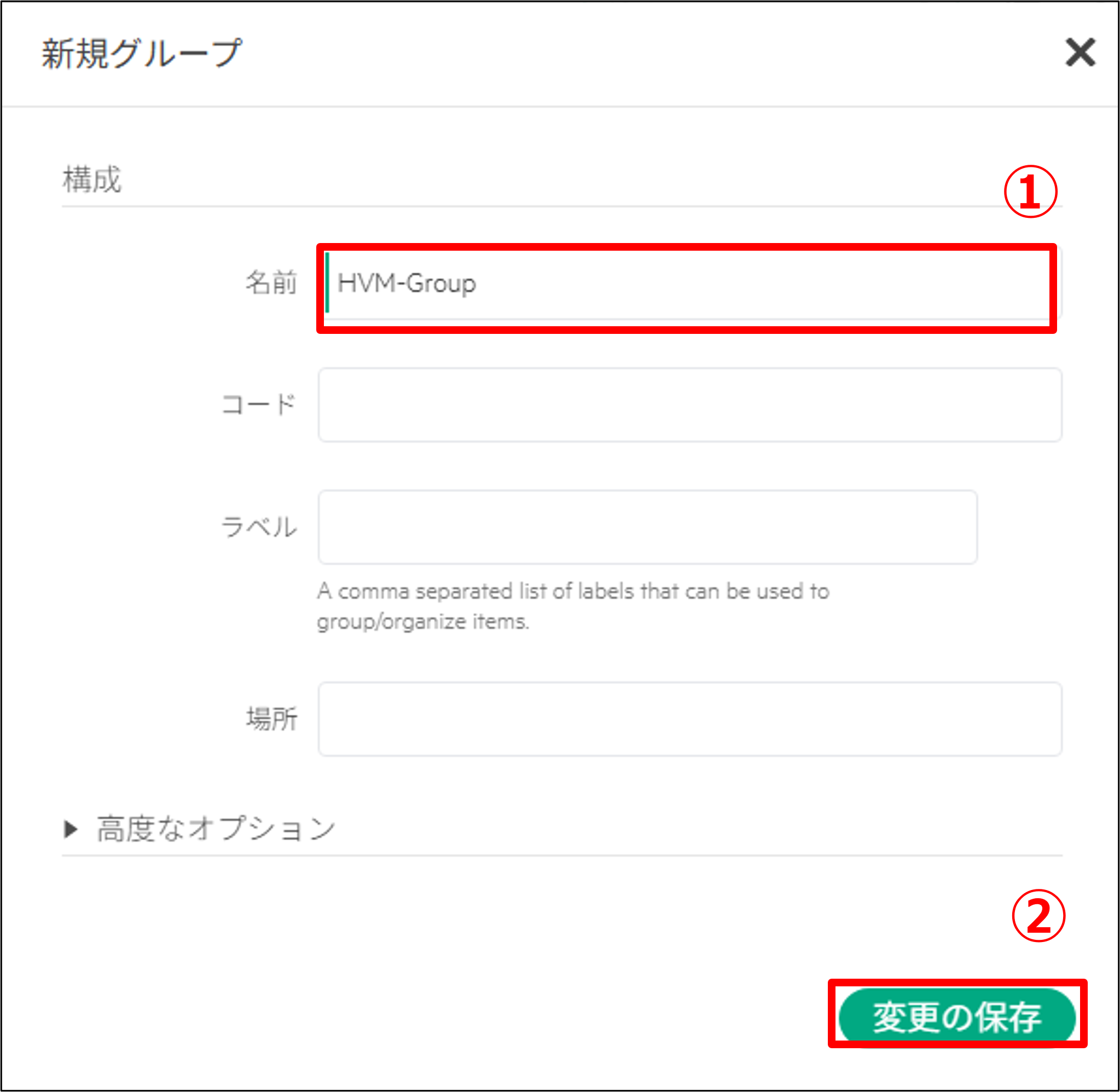

名前に「HVM-Group」と入力し、「変更の保存」をクリックします。

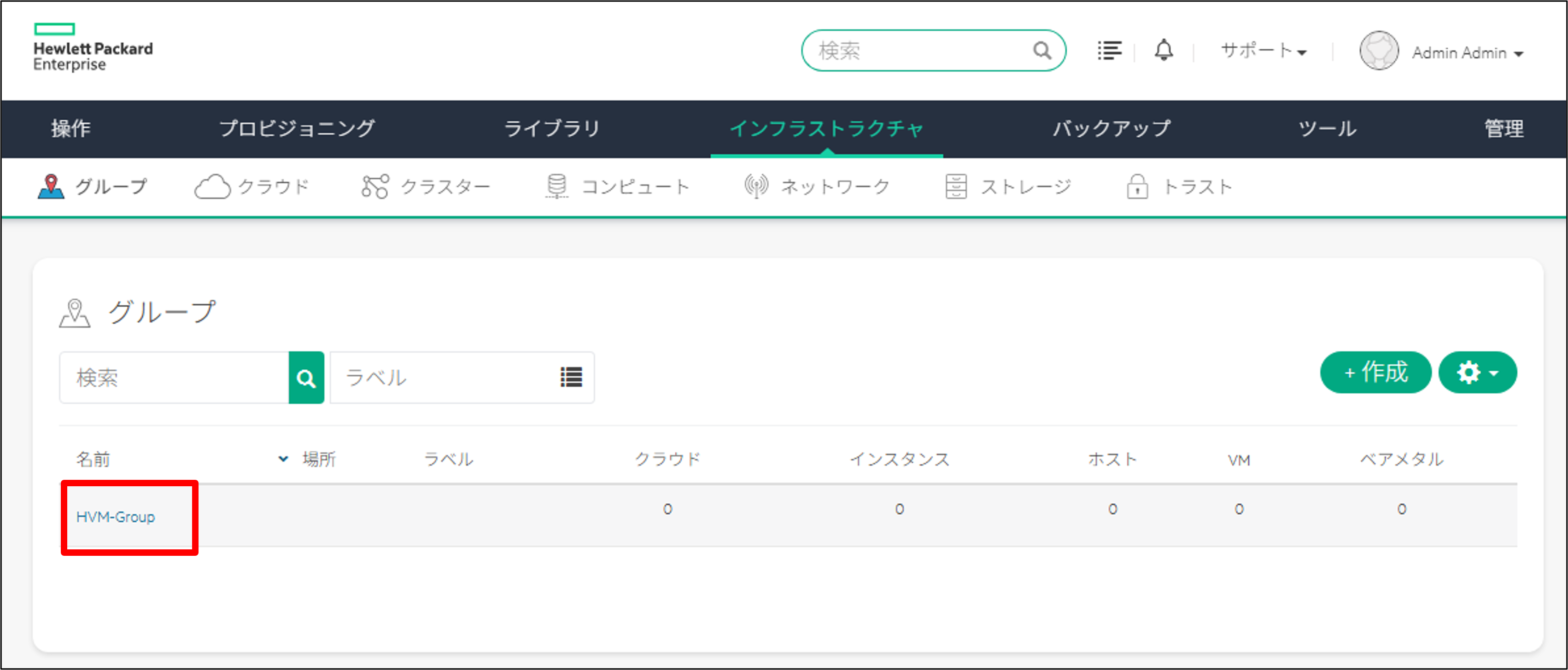

グループが作成されます。


3.2 クラウドの作成

続いて、クラウドを作成します。

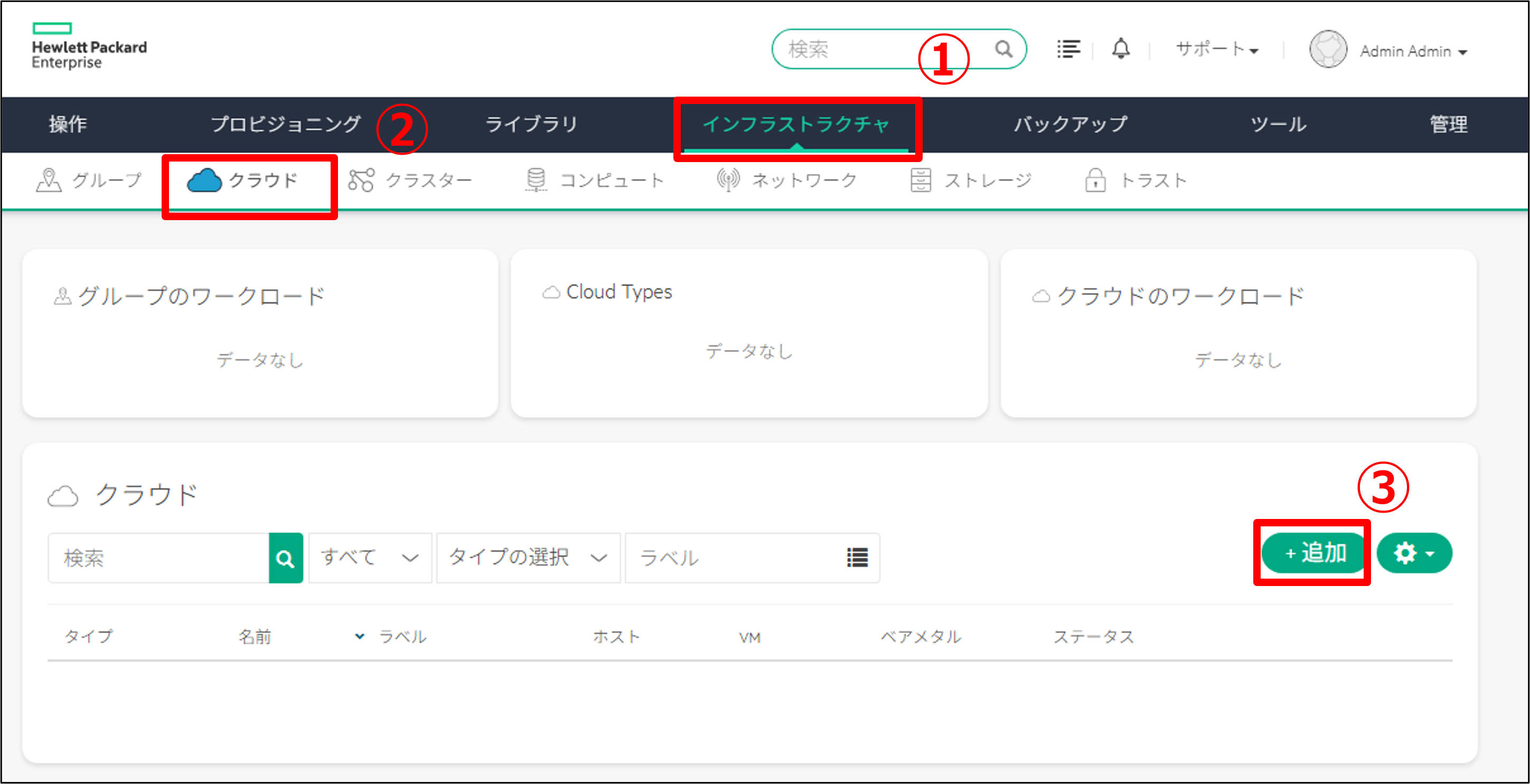

「インフラストラクチャ」の「クラウド」をクリックします。
クラウド画面に移動し、「+追加」をクリックします。

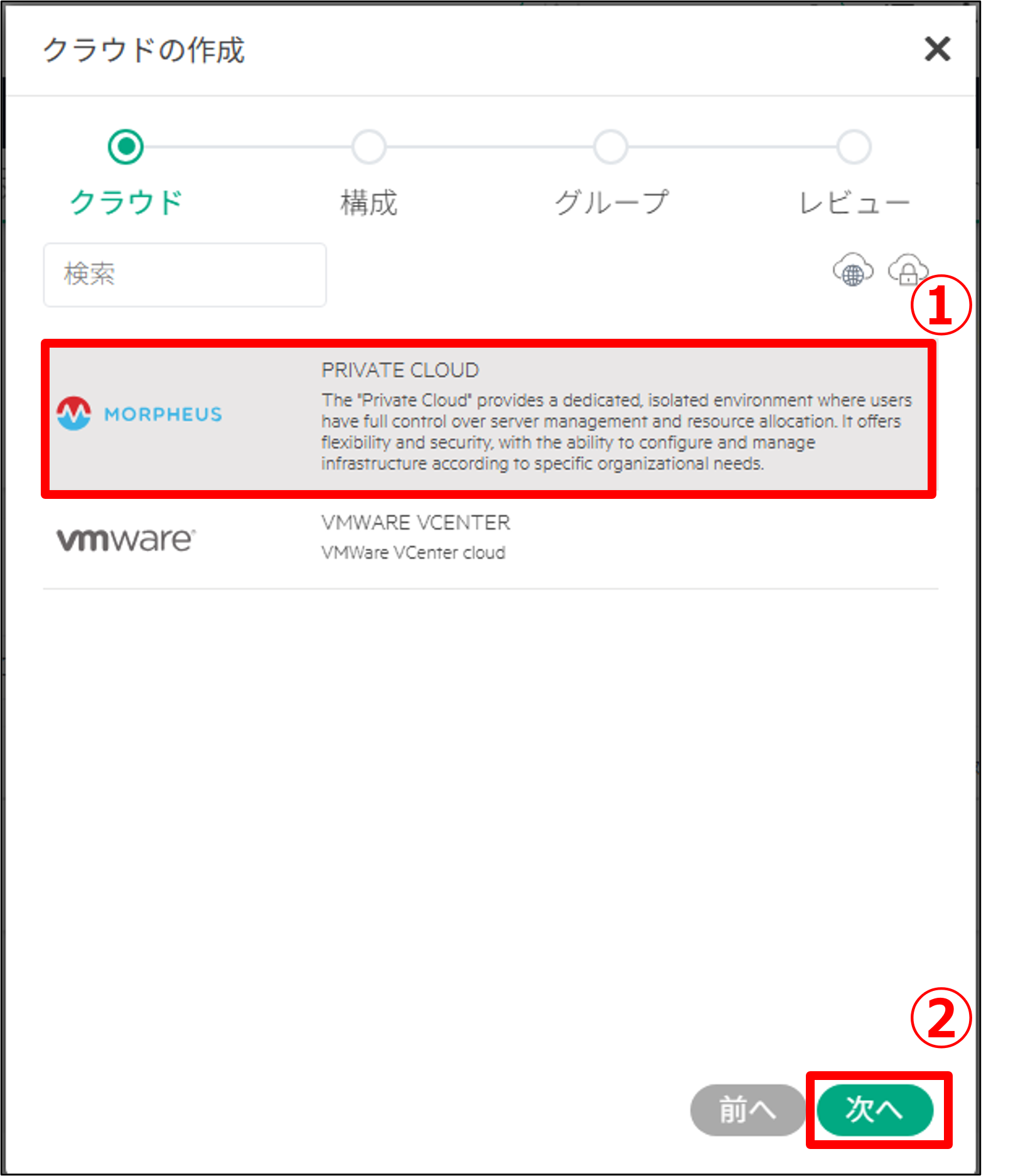

HVM 環境を構築するため、「Morpheus」を選択し、「次へ」をクリックします。

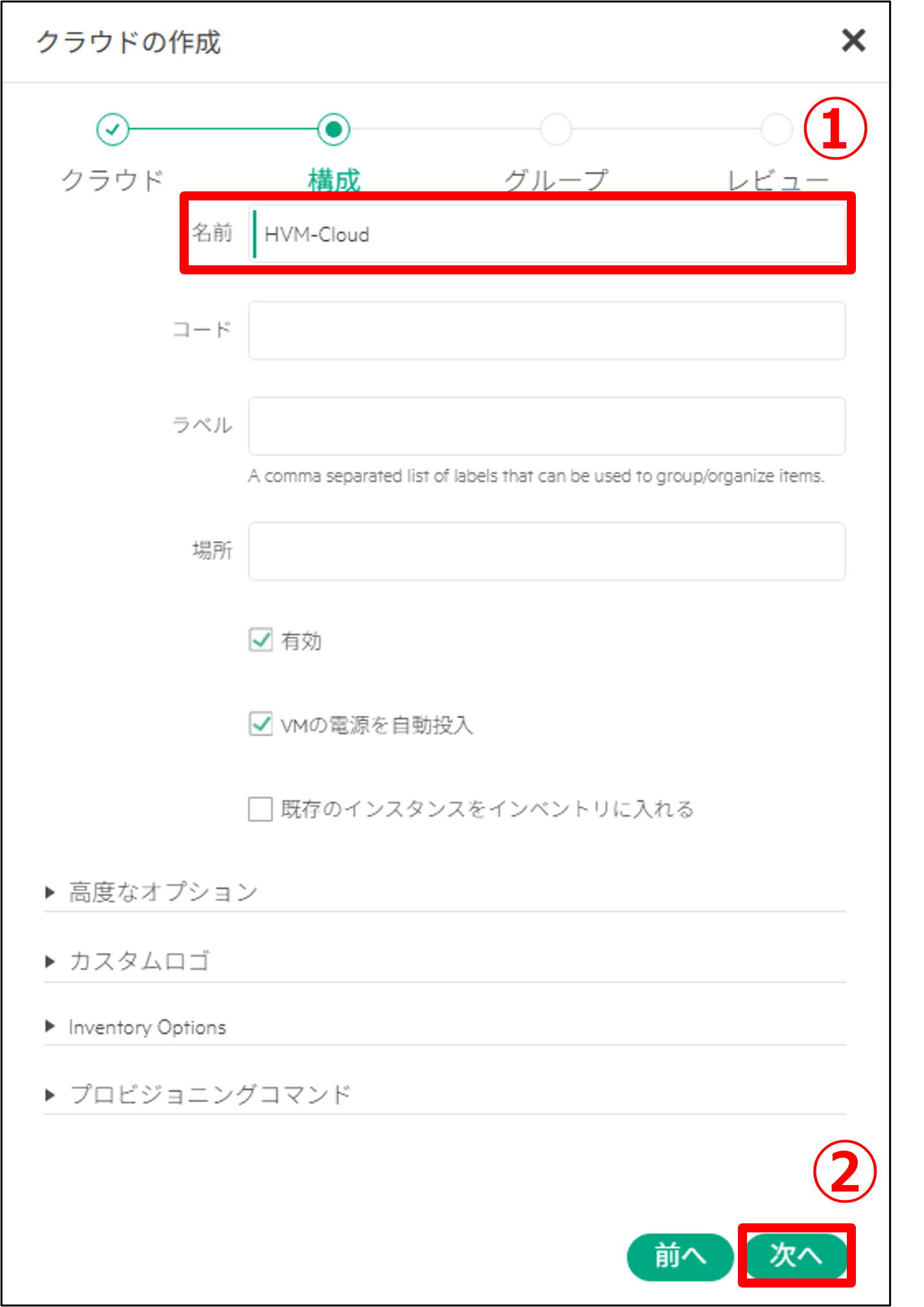

名前に「HVM-Cloud」を入力し、「次へ」をクリックします。

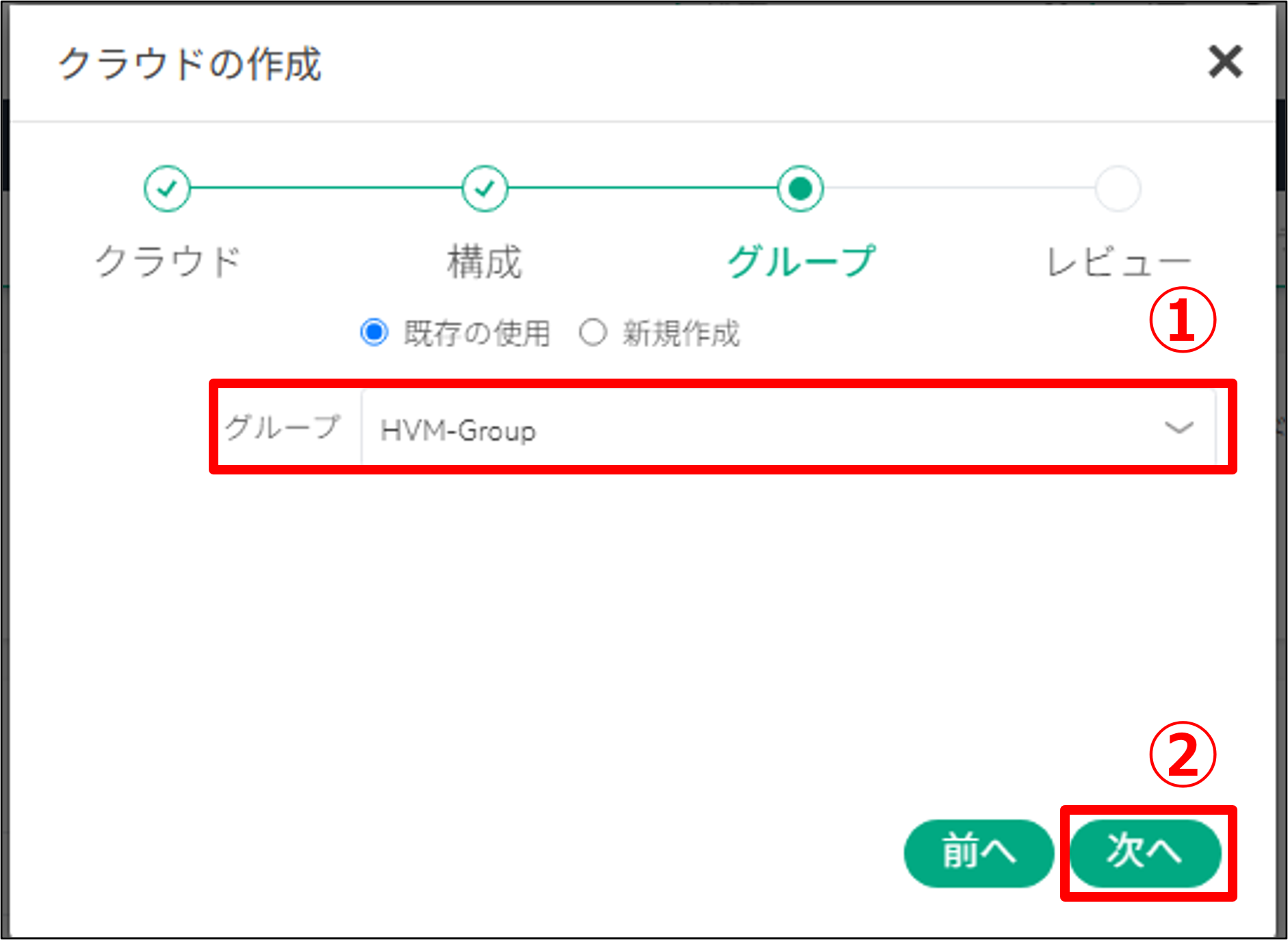

グループに「HVM-Group」を設定し、「次へ」をクリックします。

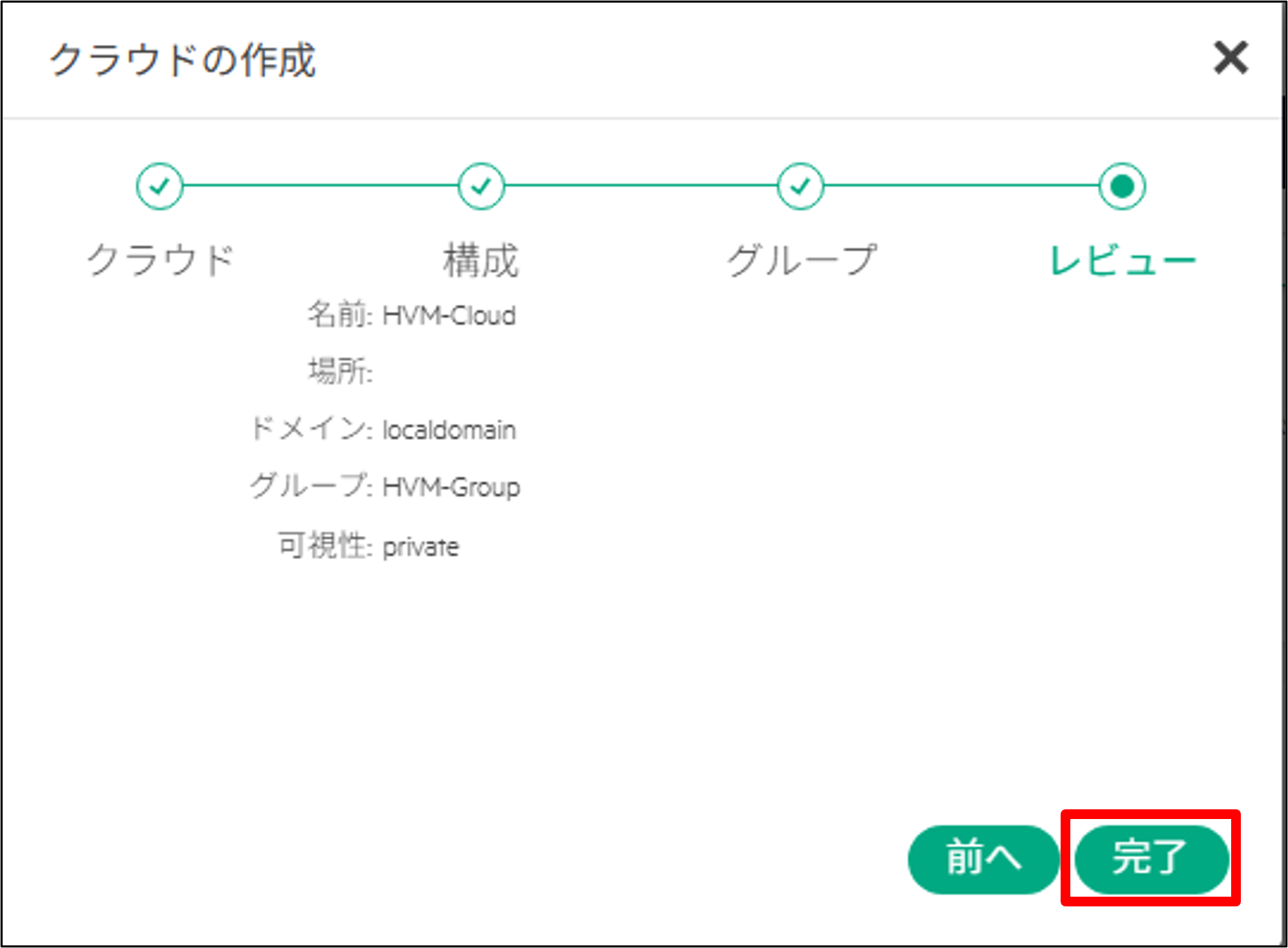

入力事項を確認し、「完了」をクリックします。

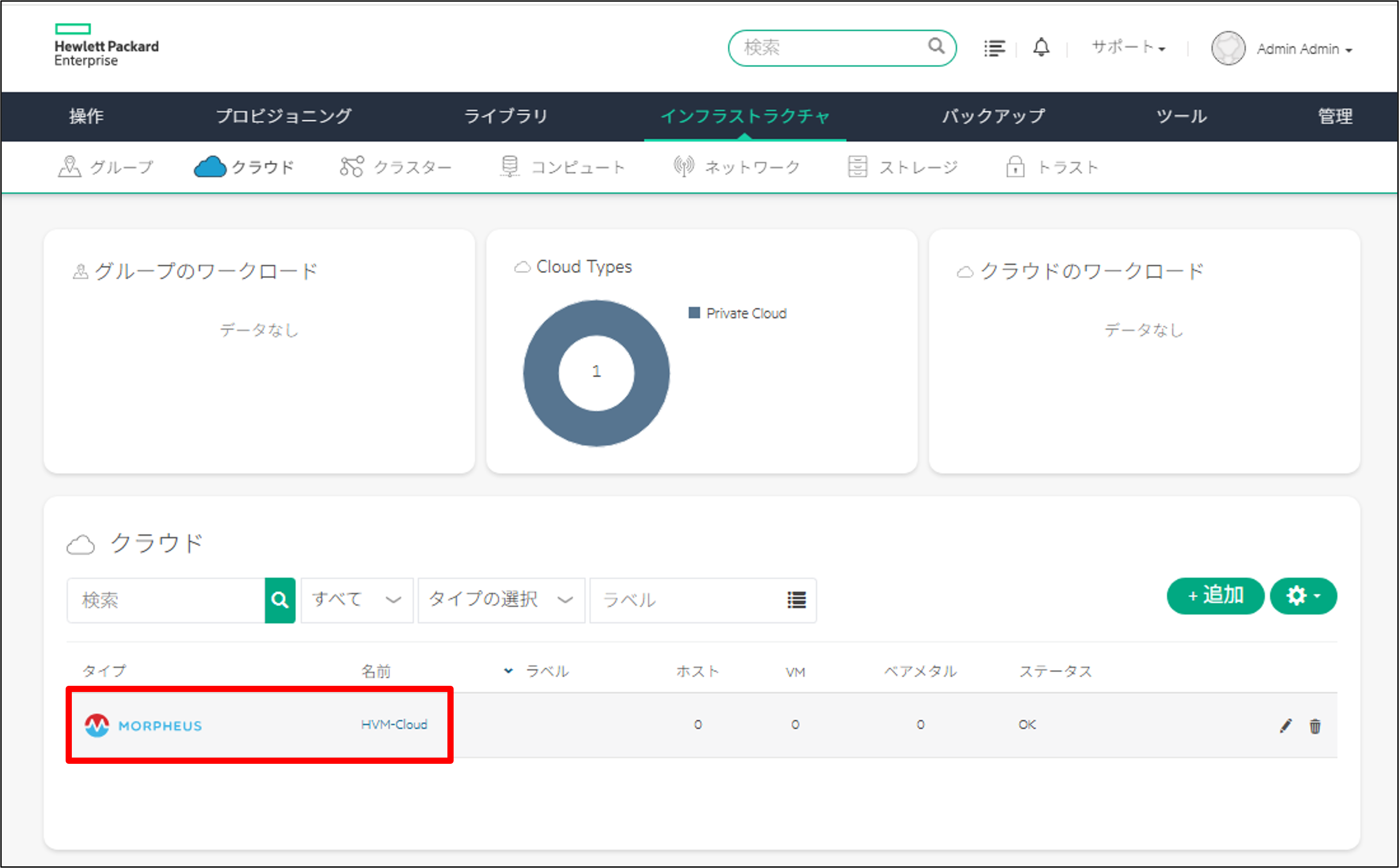

クラウドが作成されます。


3.3 クラスターおよびホストの追加

HVM Manager に、クラスターを構成するホストを登録します。この手順でネットワークアダプター（今回はbond1）を指定することで、ホストの仮想スイッチも自動的に構成されます。


なお、データストアとして共有ストレージを接続する場合でも、クラスター作成自体はストレージがなくても実施可能です。

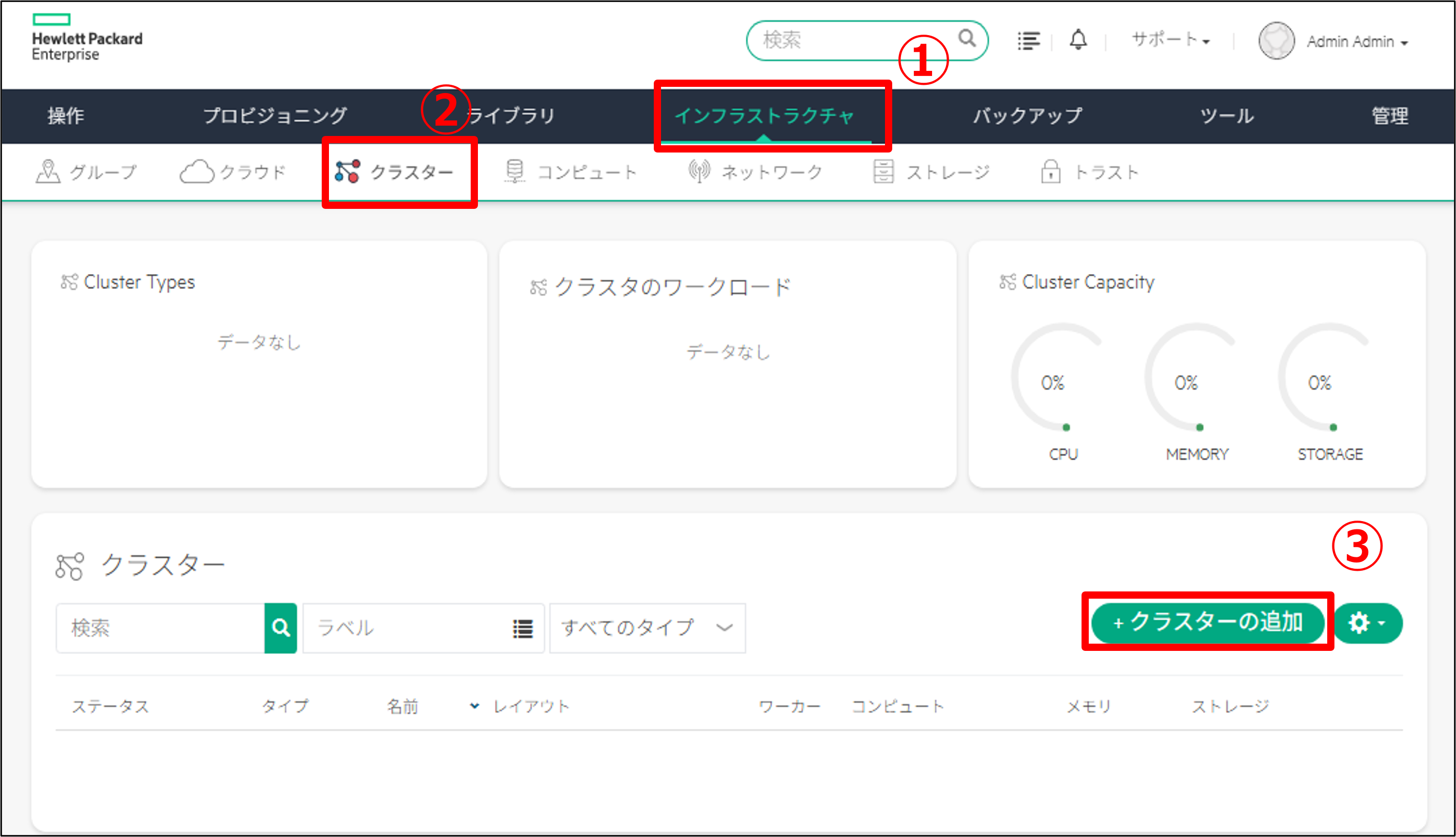

「インフラストラクチャ」の「クラスター」をクリックします。
クラスター画面に移動し、「+クラスターの追加」をクリックします。

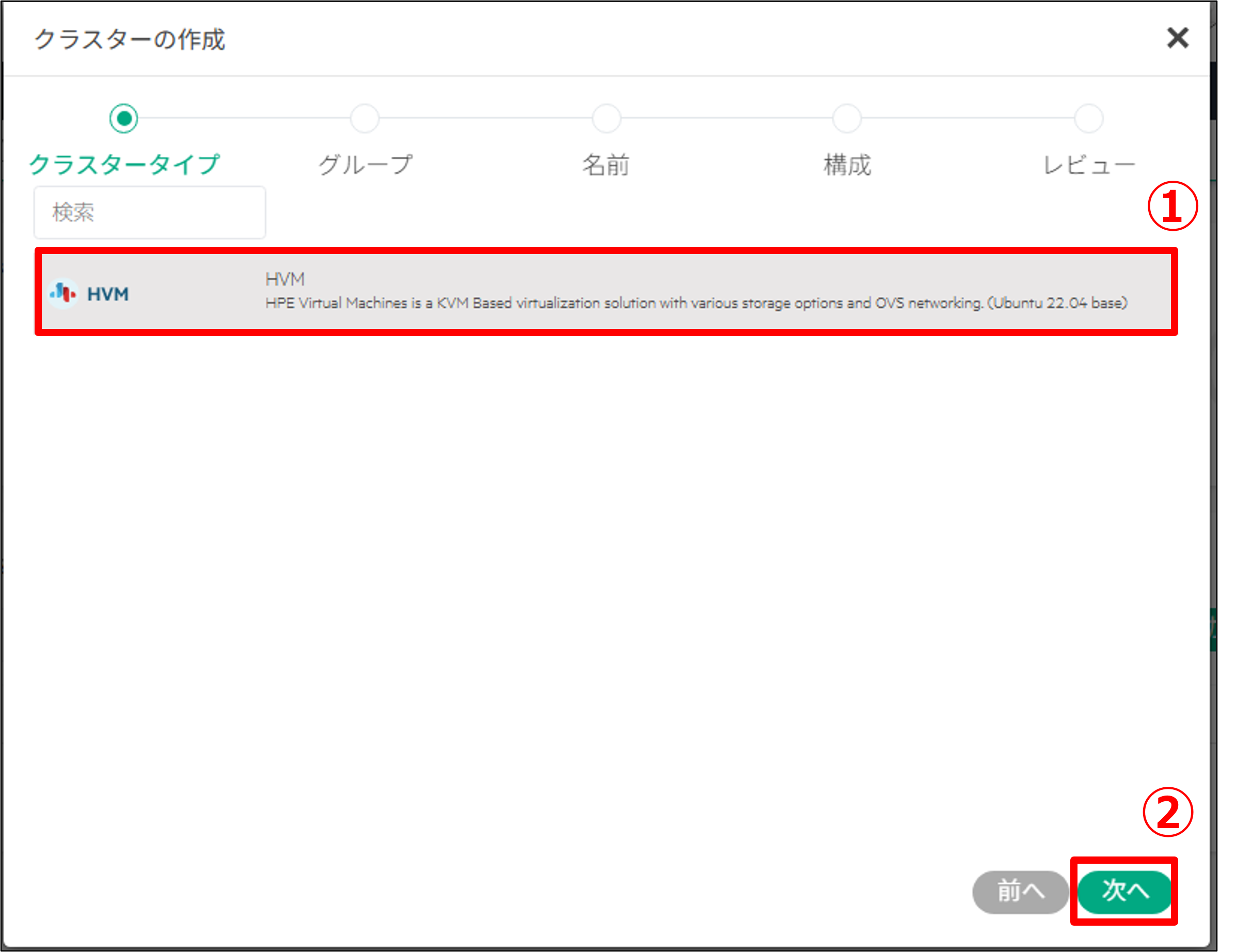

クラスタータイプで「HPE VM」を選択し、「次へ」をクリックします。

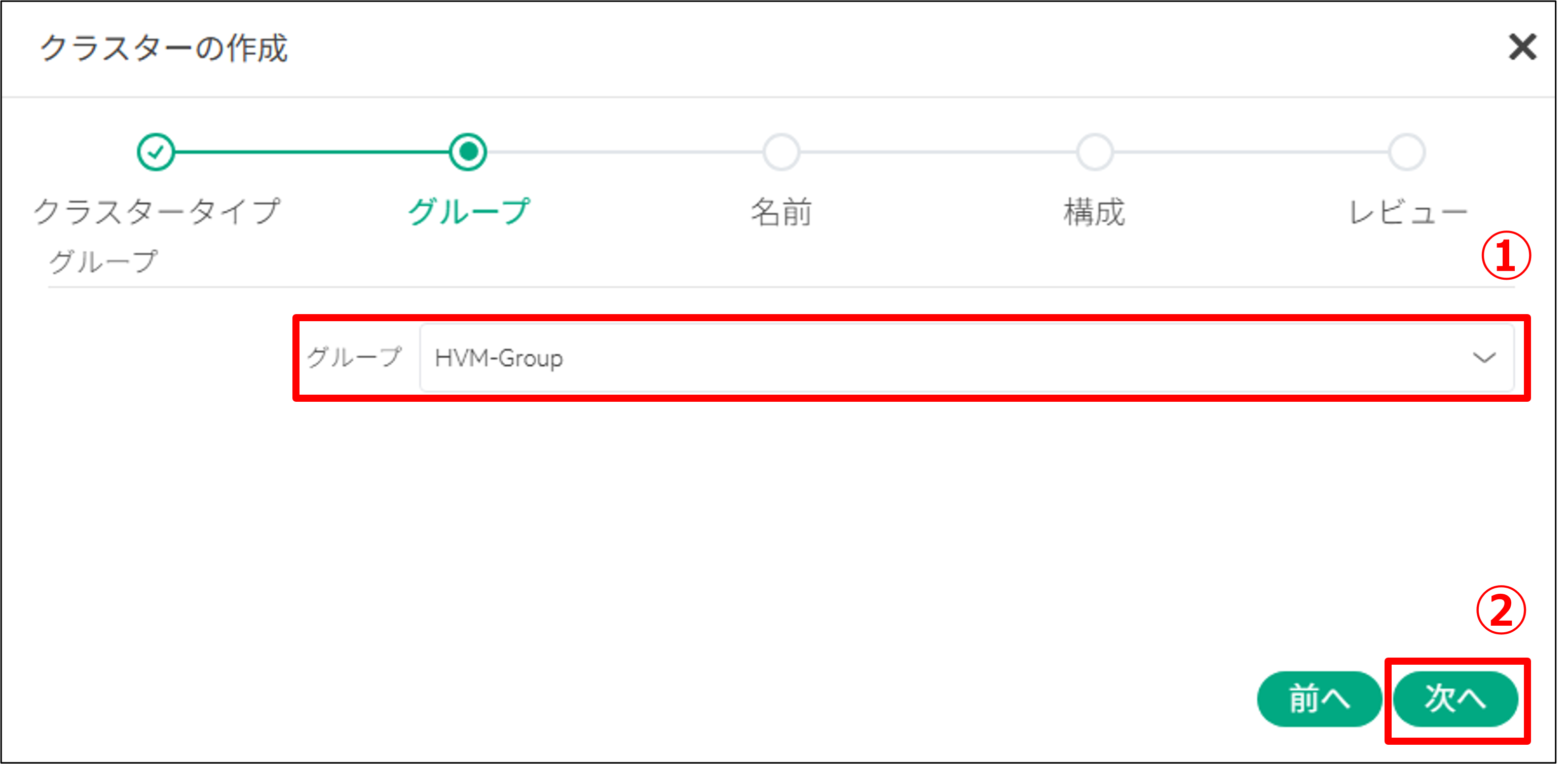

グループに「HVM-Group」を設定し、「次へ」をクリックします。

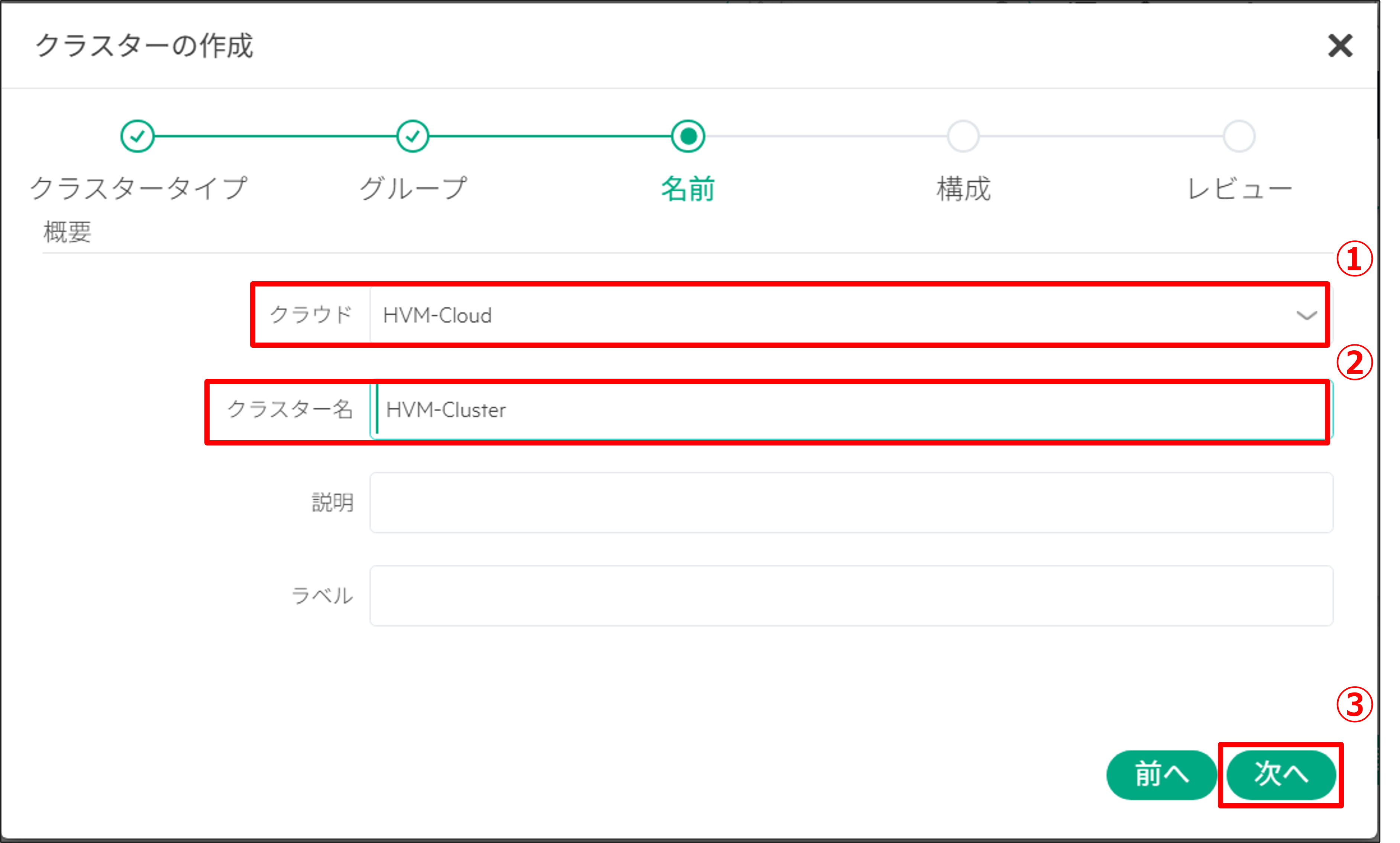

クラウド・クラスター欄に以下を選択し、「次へ」をクリックします。

クラウド：HVM-Cloud
クラスター：HVM-Cluster

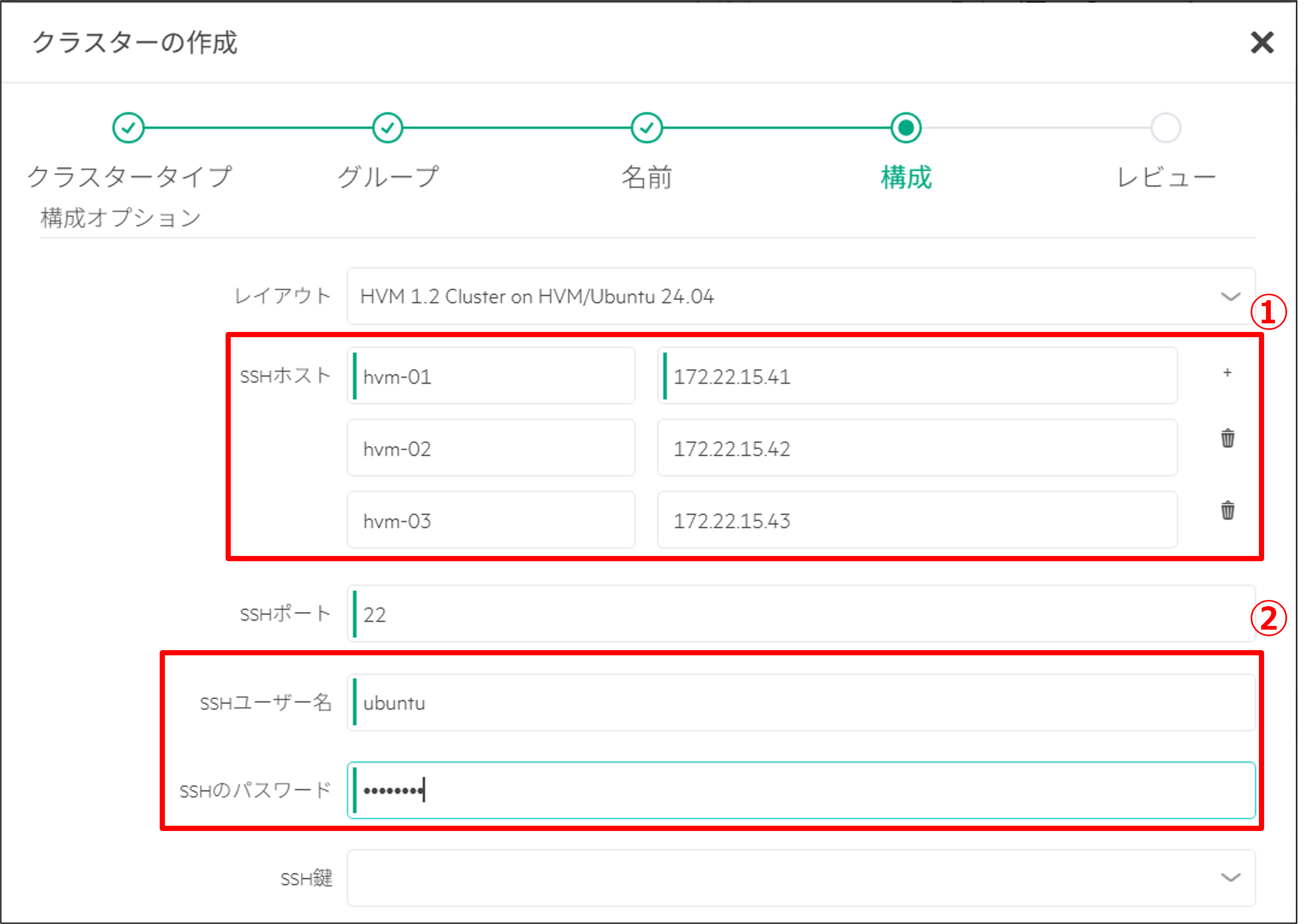

クラスターを構成するホストのネットワークアドレスとユーザー情報を登録します。この検証環境では HVM ホストの DNS レコードを登録していないため、FQDN ではなく IP アドレスを入力します。

以下の値を入力後、画面をスクロールします。

SSH ホスト
- hvm-01：172.22.15.41
- hvm-02：172.22.15.42
- hvm-03：172.22.15.43
SSH ユーザー名：ubuntu
SSH パスワード：Hpevme1!

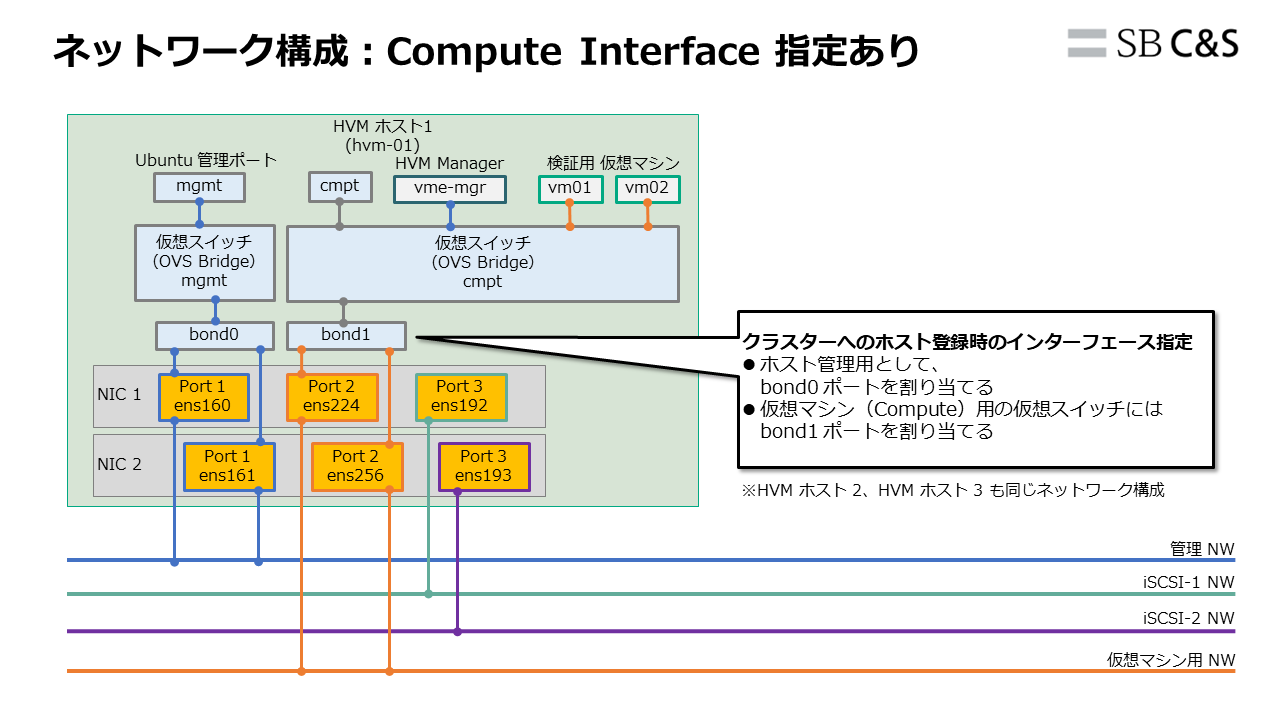

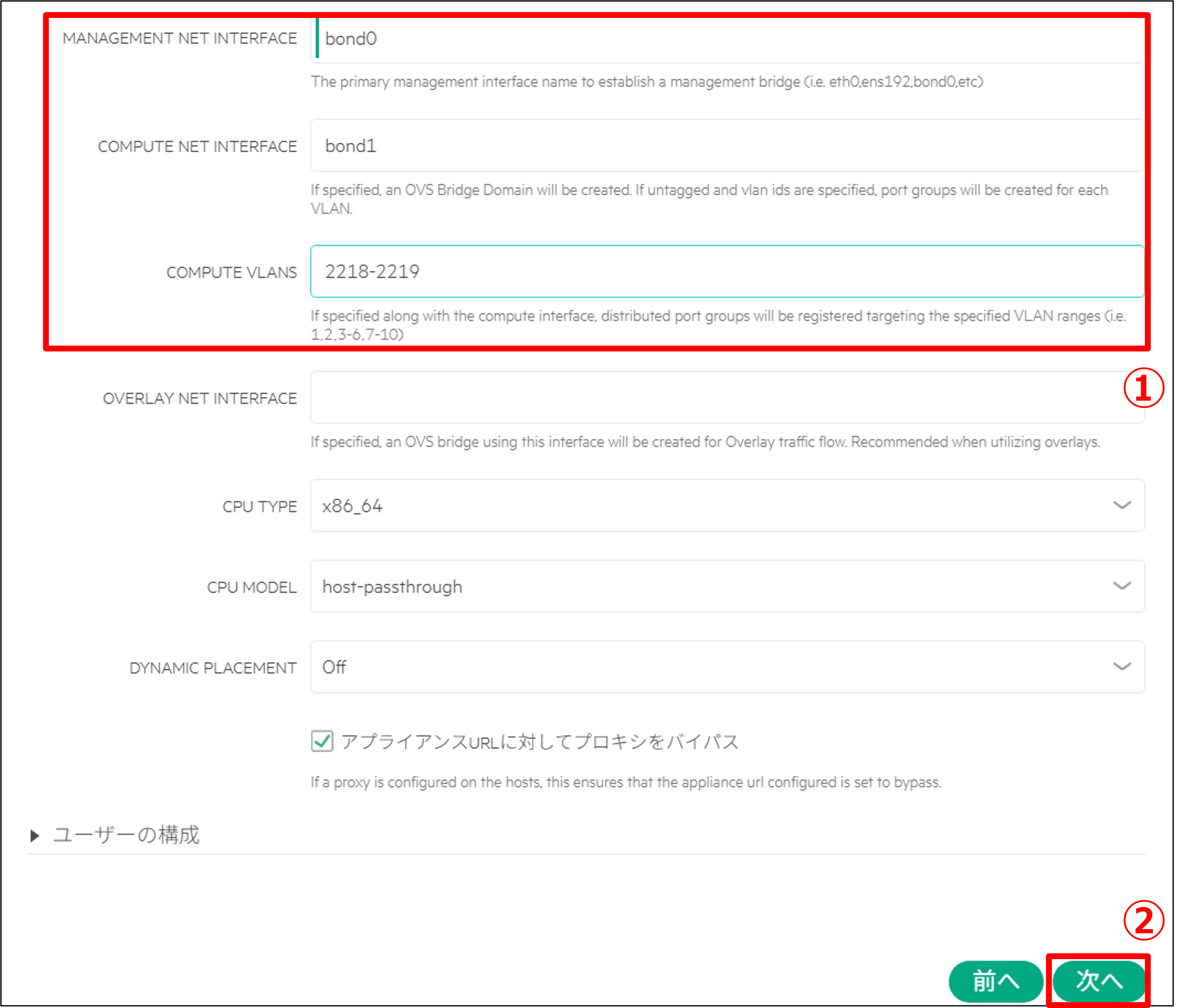

MANAGEMENT NET INTERFACE は mgmt 仮想スイッチの物理インターフェース、COMPUTE NET INTERFACE は cmpt 仮想スイッチの物理インターフェースを入力します。今回は、mgmt 用に bond0、cmpt 用に bond1 を用意してあります。

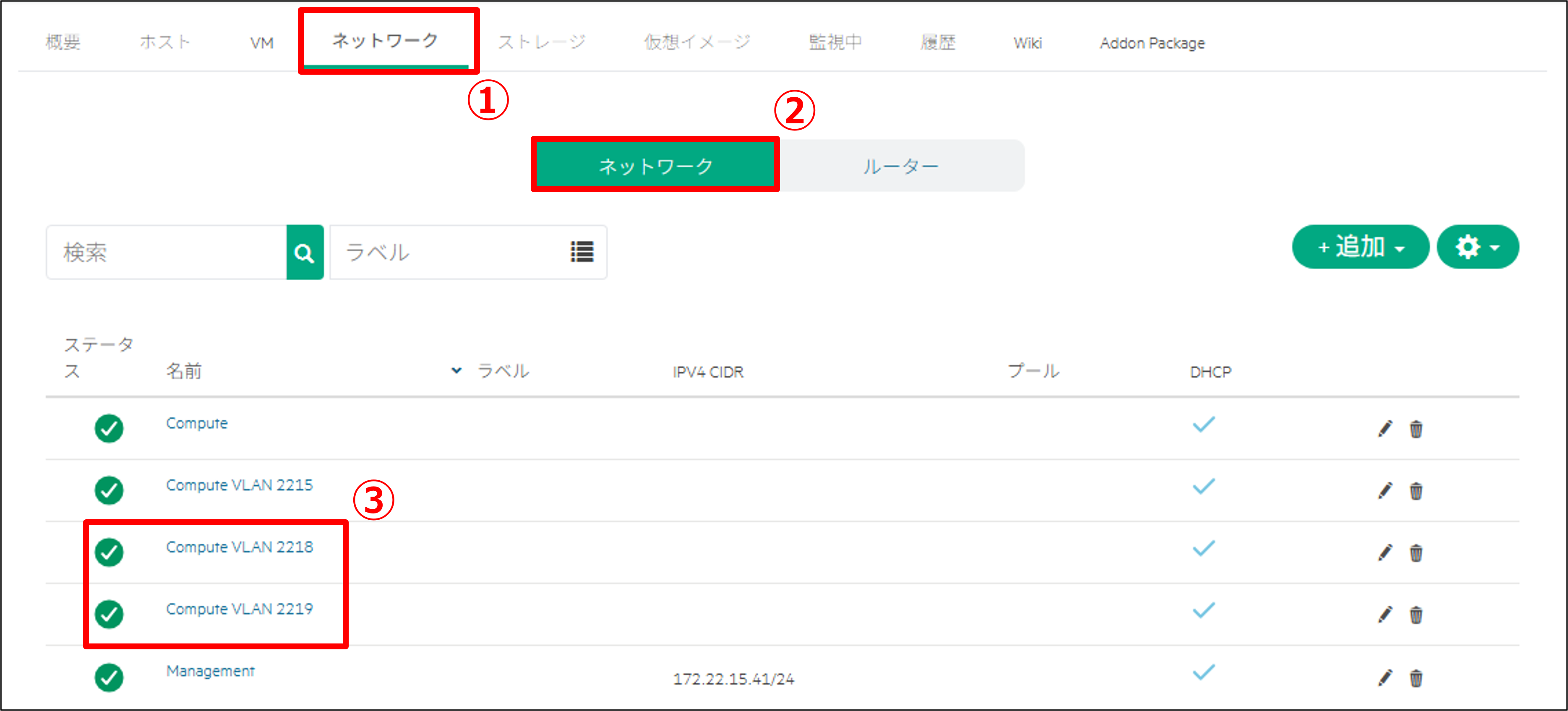

ここで VLAN ID の範囲を入力することで、cmpt 仮想スイッチに対して自動的に VLAN 設定（OVS Port Groupの作成）が実施されます。今回は、2218～2219 を指定します。

以下の値を入力後、「次へ」をクリックします。
