この記事は「VCF 9.1 構築シリーズ」の第1回目です。

VMware Cloud Foundation（VCF）では、VCF OperationsとVCF Automationを軸に、各環境を統合管理する構成となっています。VCF 9.1では、各コンポーネント同士がより密連携に、また新機能などが追加された背景もあり、構成やコンポーネント数の変更があります。本記事では主にVCF 9.0からVCF 9.1での変更点や、新規構築する際の事前準備などの概要を解説いたします。

VCF 9.1の構成について

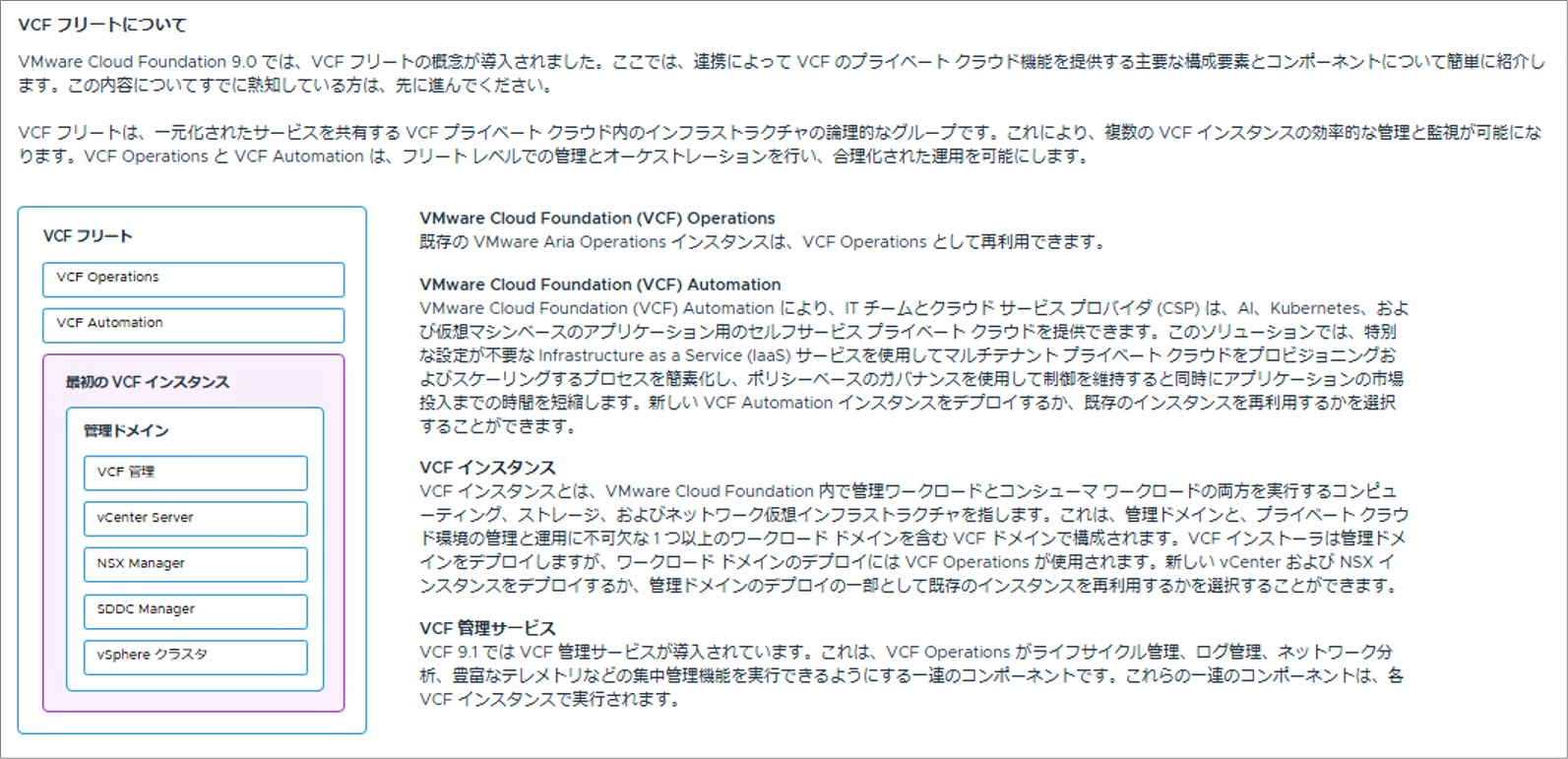

VCF 9.1 においても、VCFを構成する論理的区分に変更はありません。VCF OperationsとVCF Automationによって構成されるVCFフリートが存在し、配下に1つ以上のVCFインスタンスとスタンドアローンのvCenterで構成されます。

しかし、従来VCF OperationsやVCF Fleet Managementなどが処理していたサービスの一部が、別のアプライアンスへオフロードされました。従って、VCF 9.0と比較してManagement Domainを構成するコンポーネントに変更点があります。具体的には以下2つになります。

License Serverについて

VCFフリートおよび、VCFインスタンスのコンポーネントへのライセンス管理は、従来までのVCF Operationsではなく、License Serverへ処理がオフロードされました。これによってVCF Operationsの影響を受けることなく、セキュアな環境下でライセンス情報を保存することが可能です。

License Serverは、VCF 9.1 Greenfield・VCF 9.1へのアップグレード・VCF9.1へのインポートする場合に対して自動的にインストールされます。また、VCF operationsからライフサイクル管理が行われます。

VCF Management Serviceについて

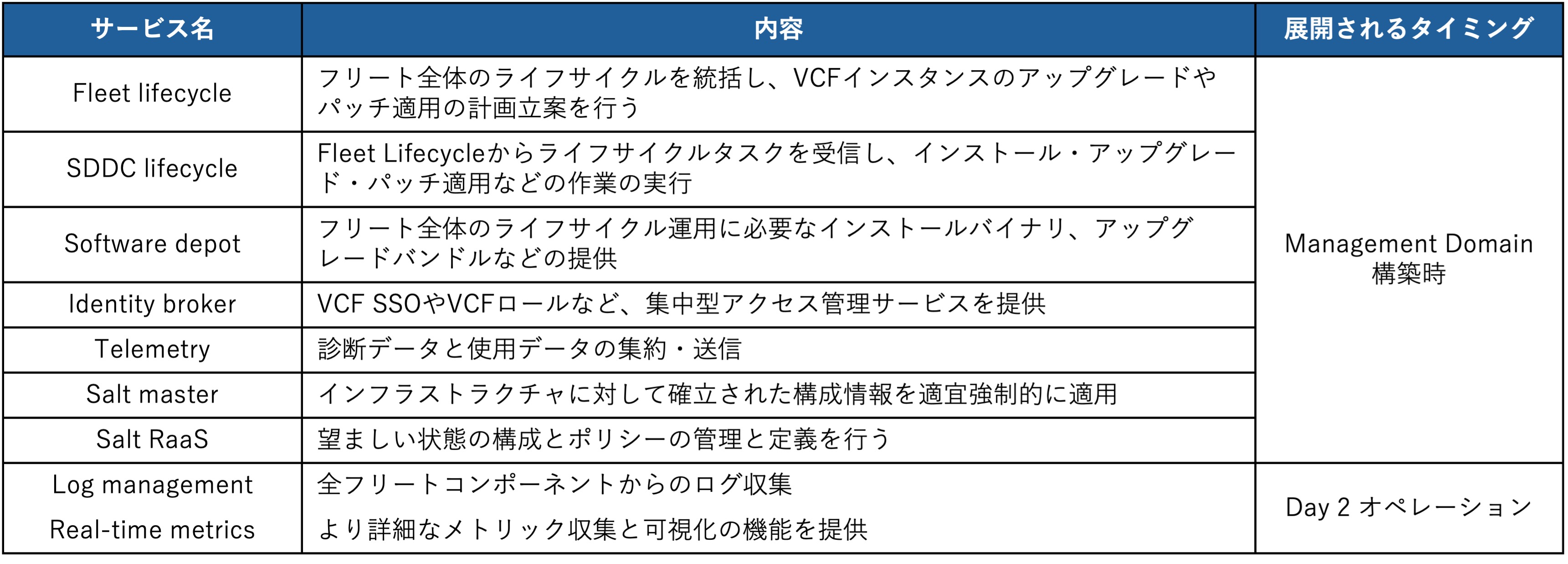

VCF 9.1ではライフサイクル機能と運用管理に関する機能を一元化して提供するためのアーキテクチャの実装のために、VCF management serviceが導入されました。最小構成として1台の制御プレーンノードと3台のワーカーノードからなる、Kubernetesとして構成されたアプライアンスが提供されます。この中で各サービスごとに名前空間が作成され、サービスが提供されるものとなります。VCF management serviceの中で提供される各種サービス一覧は下記になります。

デプロイモデル

VCF 9.1では下記の2つのデプロイモデルが選択できます。

• シンプル
  このデプロイモデルでは単一ノードとなり、VCF Operations、VCF Automation、NSX Managerの各アプライアンスが1つずつデプロイされます。また、VCF Management serviceは1つの制御プレーンノードと3台のワーカーノードがデプロイされます。
• 高可用性
  このデプロイモデルでは、VCF Operations、VCF Automation、NSX Managerの各アプライアンスが3つずつデプロイされます。また、また、VCF Management serviceは3つの制御プレーンノードと3つのワーカーノードがデプロイされ、可用性を確保した構成が可能です。本番環境ではこちらのデプロイモデルが推奨されます。

VCF 9.1構築準備

ここから、VCF 9.1のManagement Domainを構築するための準備を説明していきます。

環境全体図

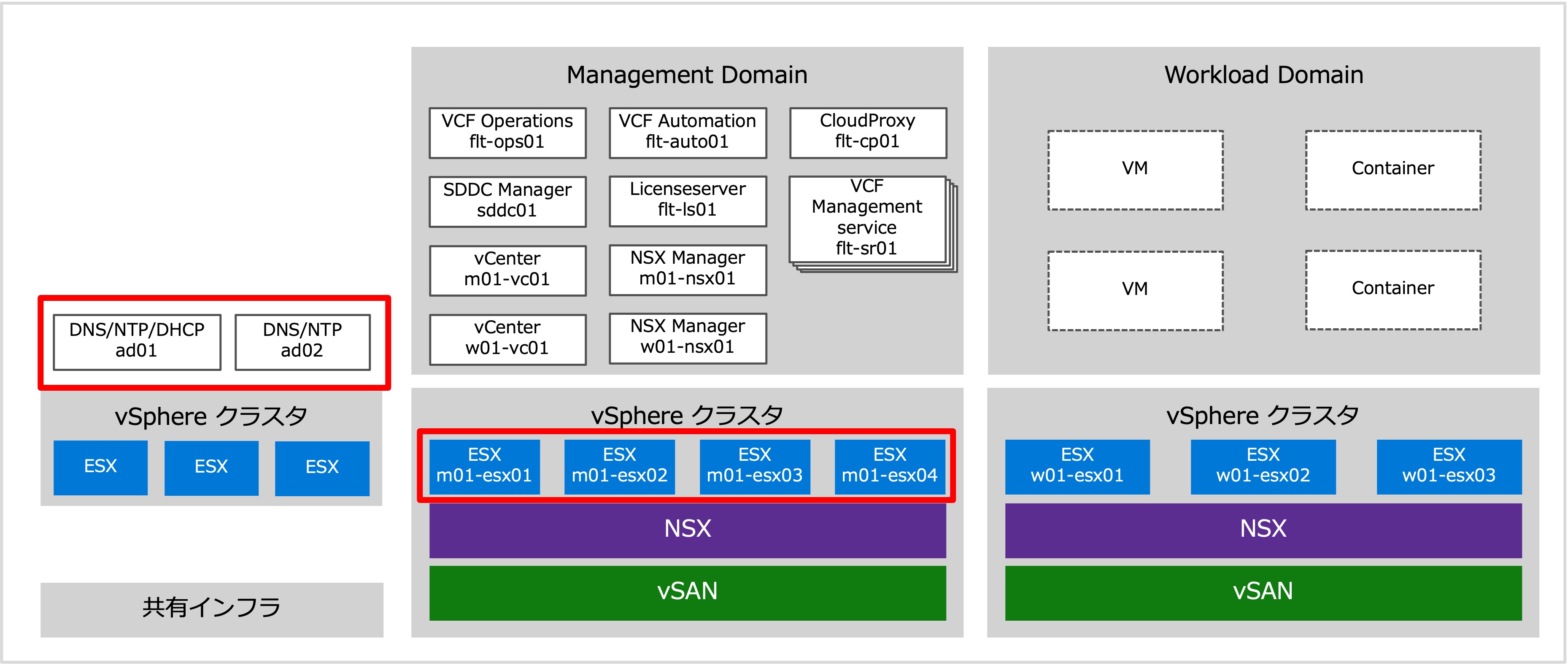

今回の検証環境の全体図になります。本ブログでは、赤枠の解説を行います。

ネットワーク図

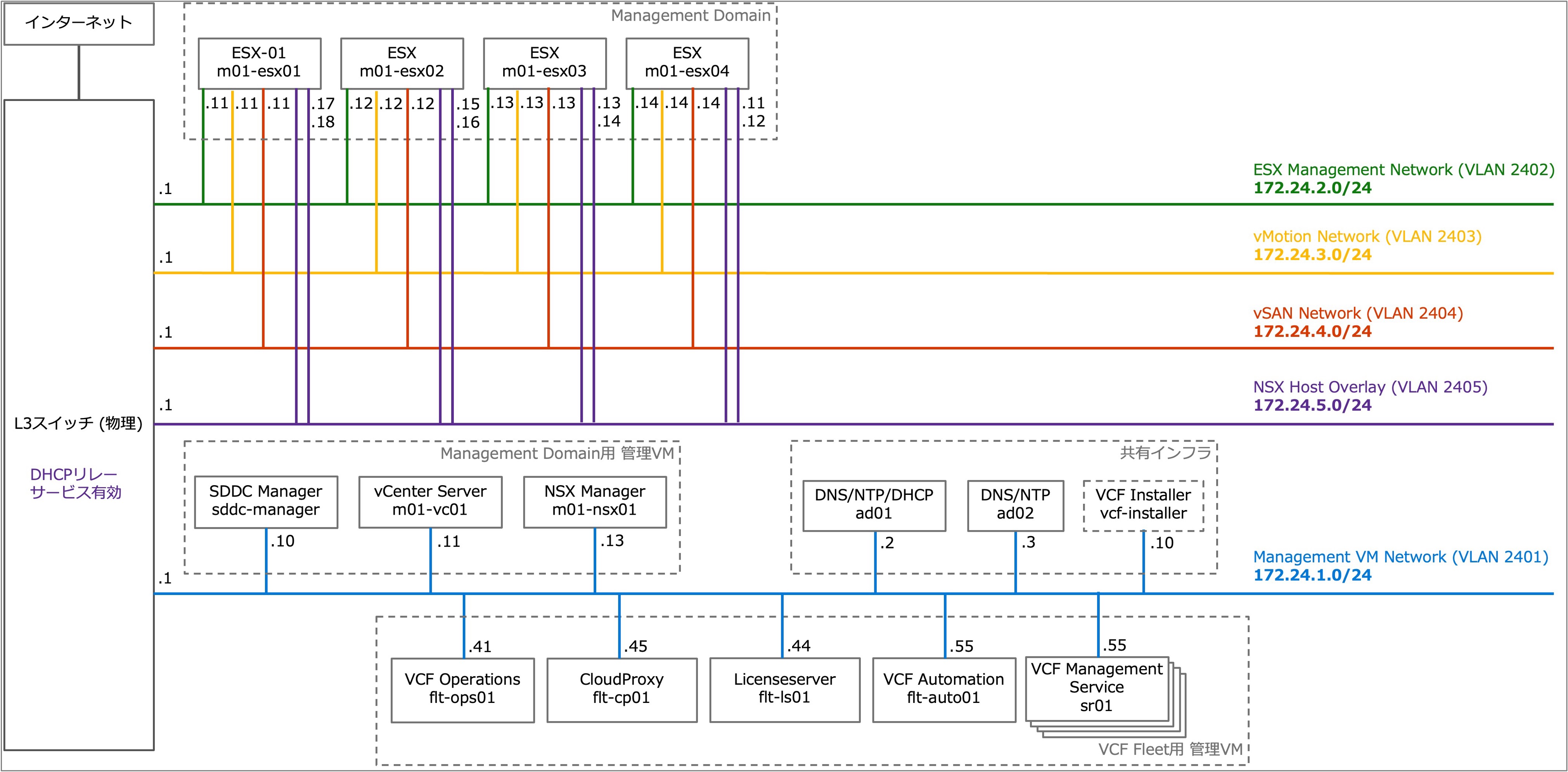

今回の検証環境のネットワーク図になります。

コンポーネントのサイズ

VCF9.1は、デプロイモデルによってコンポーネントのサイズが変化します。各コンポーネントのサイズ詳細は、下記のブログにて資料配布しております。VCF 9.1のサイジングに関する情報も記載してありますので、ぜひご覧ください。

＜資料が公開され次第更新いたします＞

ESXの準備

事前準備が必要となる項目は下記のとおりです。

• ネットワーク準備
  • 必要なIP、VLAN数の洗い出し
  • DNS、NTPなどの準備
• ESXのインストール
• ESXのSSL証明書の再作成

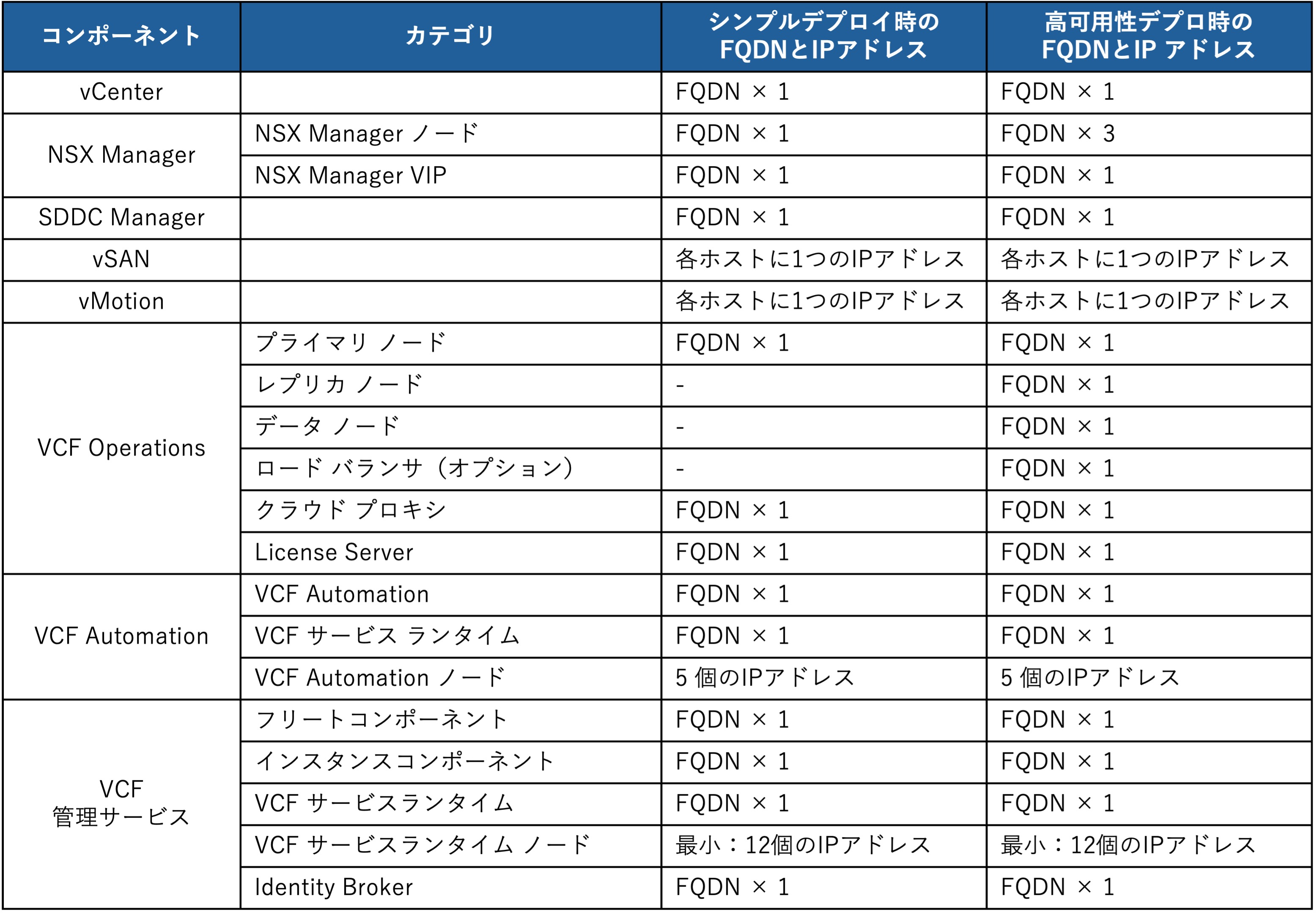

今回必要となるコンポーネントのFQDN・IPアドレスは下記のようになります。

ESXのインストール手順や、その他DNSの設定や事前手順などはVCF 9.0の時と同様になります。下記Docsに詳細がありますので、そちらをご確認ください。

Preparing ESX Hosts for VCF or vSphere Foundation

VCF Installerの準備

VCF Installerを使用することで、VCFを新規構築したり、既存環境をVCFのManagement DomainへConvergeすることができます。Broadcom Support Portal（BSP）上から、OVAファイルとしてダウンロード可能です。

またVCF Installerは、VCFを新規構築する環境内のESX上にデプロイを行い、構築を進めていくことも可能になっています。今回の検証では、新規構築する環境の外にデプロイを行い、環境構築を行います。

VCF Installerのデプロイ

VCF Installerのデプロイを行っていきます。VCF Installerを展開する際に必要とされるリソースは下記になります。

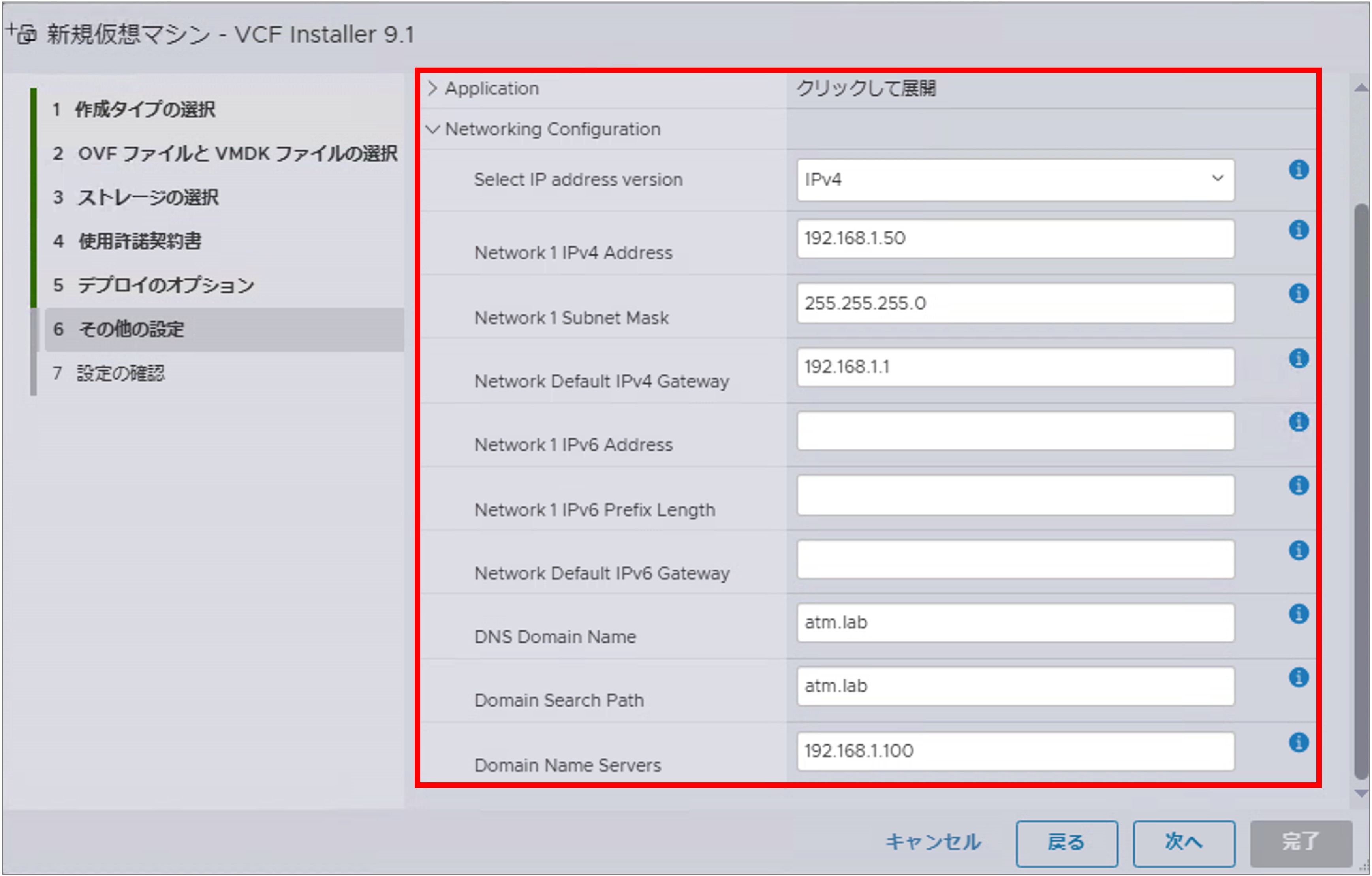

BSPからOVAファイルをダウンロードし、外部環境へデプロイをしていきます。デプロイする手順はVCF 9.0時と同様になりますので省略します。デプロイする際に入力が必要な項目は下記のとおりです。

• rootユーザーのパスワード
• Localユーザーのパスワード
• ホスト名
• NTPサーバーのFQDN or IP
• IP アドレス
• サブネットマスク
• デフォルトゲートウェイ
• DNSドメイン名
• ドメインサーチパス
• DNSのIPアドレス

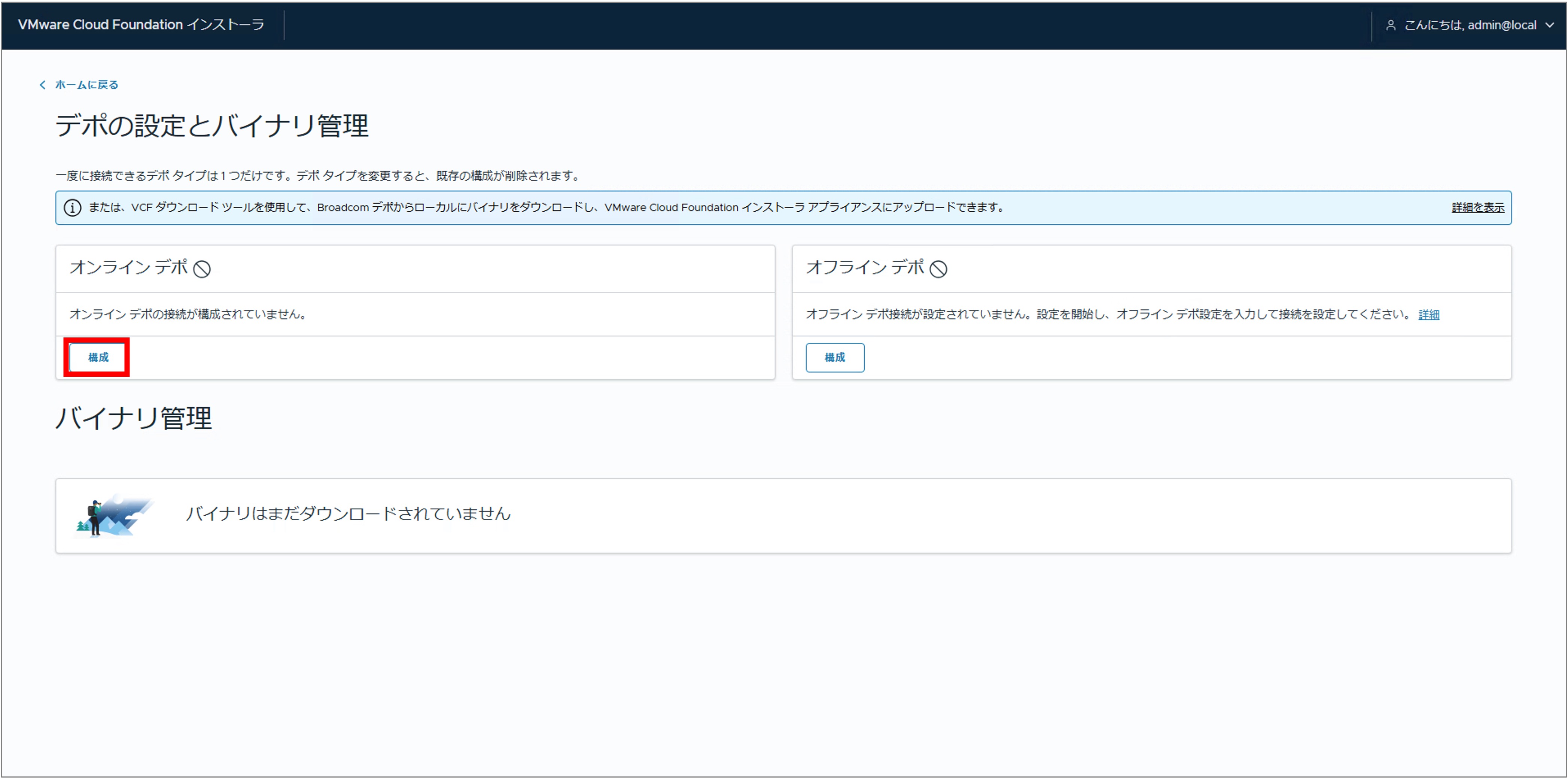

VCF Installerのデポ設定

VCF Installerを使用してVCF環境を展開するには、あらかじめデポ設定を行っておく必要があります。デポ設定では、各コンポーネントのバイナリを、オンラインで取得するか、オフラインで取得するか選択することができます。また、VCF 9.0時のデポ設定時に使用していたトークンは、VCF 9.1では不要となりました。デポ設定の詳細は下記Docsを参照ください。

Downloading Binaries to VCF Installer

Planning and Preparation Workbookについて

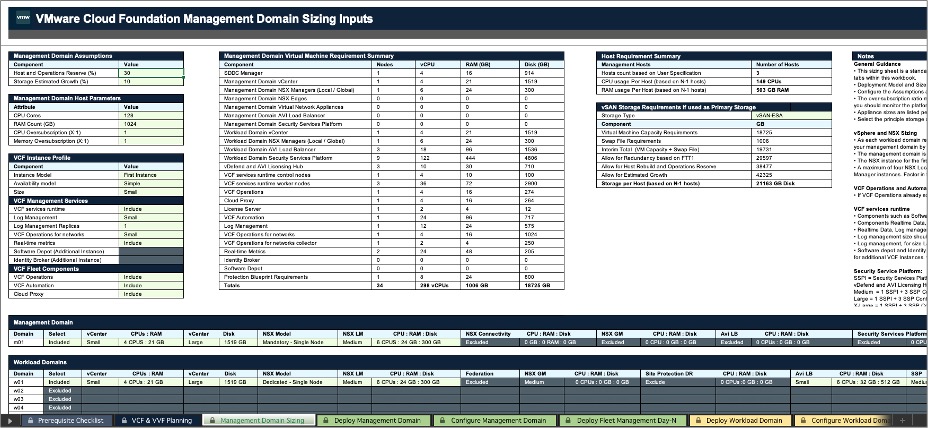

VCF 9.1用のPlanning and Preparation Workbookもリリースされています。VCF環境の構築前の事前計画にご活用いただくことをお勧めします。

以上で、VCF 9.1を新規構築する際の計画と事前準備が完了しました。

次回はVCF Installerを使用して、VCF 9.1を新規構築します。
