QATによるストレージ効率化機能のオフロード

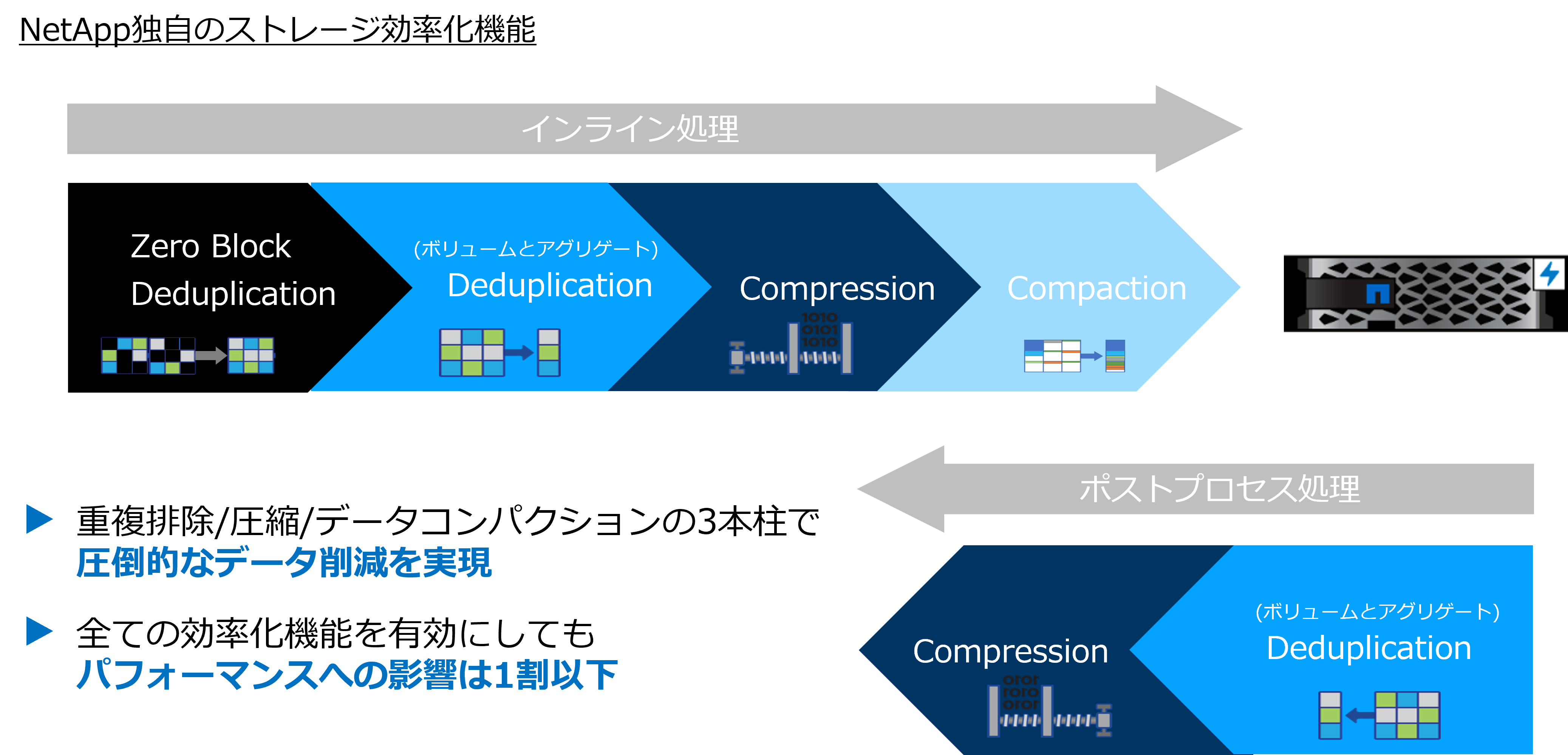

NetAppのストレージには圧縮や重複排除、インラインデータコンパクションといった強力なストレージ効率化機能が実装されています。

従来までのモデルでは、アクセス頻度の高いデータ(Hot Data)と低いデータ(Cold Data)をONTAPが識別し、インラインとポストプロセス処理に自動的に分けることで最適化された効率化を行っていました。



最新のモデルでは、Intelが開発したQAT(クイックアシスト・テクノロジー)というCPUの補助機構がストレージ効率化機能をCPUに代わって実行する仕組みに変更されました。

これにより、CPUへの負荷が軽減され、データアクセスなどのパフォーマンスに影響しないデータ管理が可能となり、従来までポストプロセスによって調整していた効率化機能の実行タイミングが全てインラインのみで実行できるようになりました。

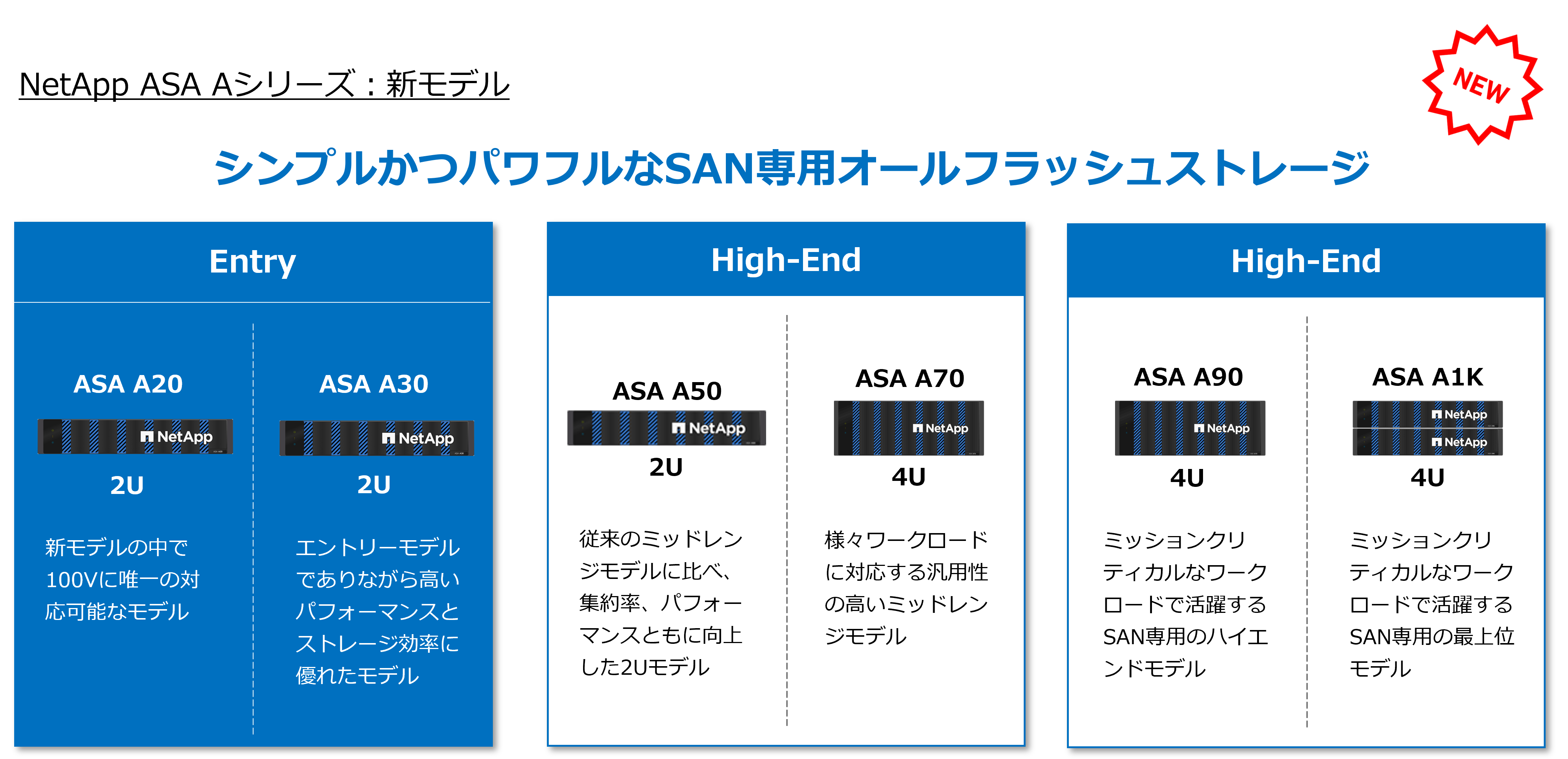

※エントリーモデルであるASA A20ではQATがサポートされません。

ミッションクリティカルなワークロードに対応するパフォーマンス

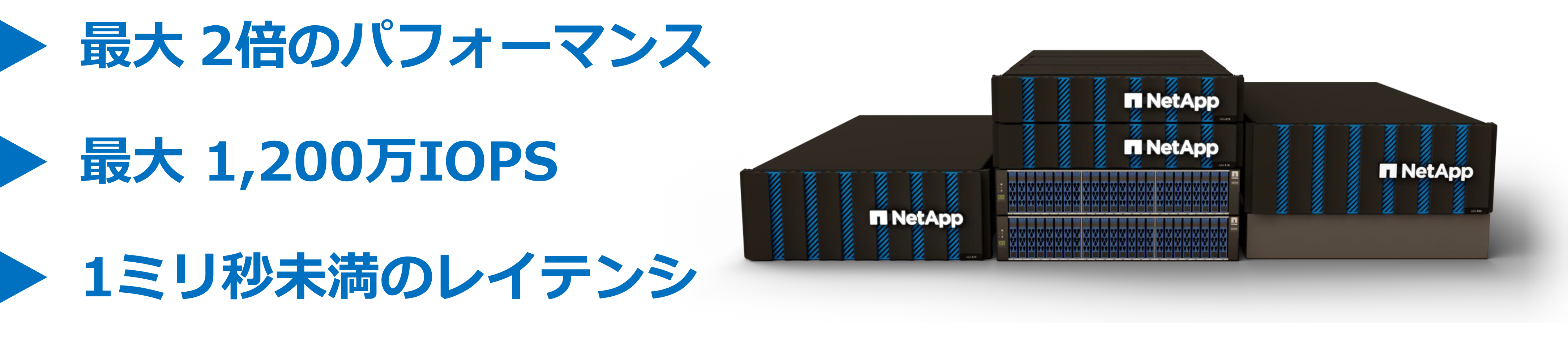

最新モデルではHWも刷新されています。特にCPUが従来のもの(2019年モデル)から大幅にパワーアップしたことで最大で2倍のパフォーマンスを提供することが可能となり、仮想基盤やデータベース、AIなどミッションクリティカルなワークロードにおいても安定したパフォーマンスを発揮することが可能です。

ASA R2システム

さて、本ブログのタイトルにもなっている「ASA R2システム」
なんと最新モデルのASAシリーズ限定でONTAPの仕様が大幅に変更されたことが判明しました。

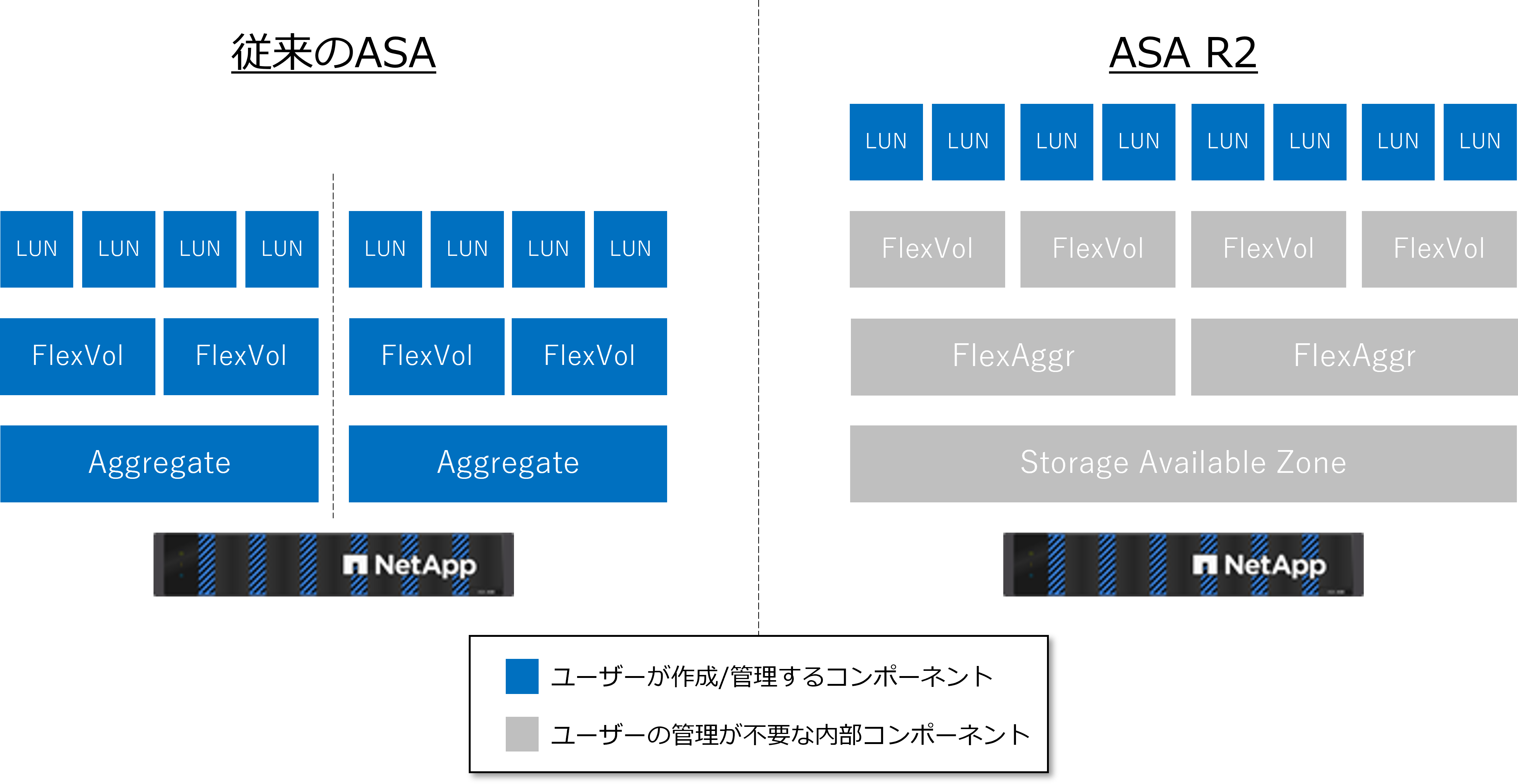

これまで、ONTAPでは「Aggregate」や「SVM」「FlexVol」といった独自の仮想的なストレージコンポーネントを組み合わせて柔軟なストレージシステムを構築していましたが、ASA R2システムではこれらストレージコンポーネントをユーザーが意識せずに組みあがるようなシンプルな仕組みに生まれ変わりました。

具体的には以下のようなコンポーネントが新たに追加/変更されています。

Storage Available Zone(SAZ)

Storage Available Zone(以下、SAZ)は1つ以上のRAID Groupから構成される単一のストレージプールです。
従来までのAggregateは内部コンポーネントとしてユーザーの管理が不要なものになり、ディスクの所有権(オーナー)という概念もなくなったことで、ストレージの初期セットアップ時にユーザーの介入なく自動作成されるシンプルなものになりました。



また、ストレージにディスクが新しく追加された場合は、自動的にSAZに割り当てられ拡張が行われます。
初期セットアップから拡張まで、全てにおいてシンプル化された新しいストレージプールとなります。

勘違いしやすいポイントとして、SAZ上にFlexAggreという従来までのAggregateに位置するコンポーネントがノード単位で作成されるため、ストレージで作成できるLUNのサイズはSAZの50%(正確には最大128TB)までという制限がかかります。

これは、従来までのONTAPと同じ考え方になりますが、単一ストレージプールだからといって100%のLUNが作成できるわけではないことについてご注意ください。

SAZのメリットは、LUN作成までのストレージコンポーネントが内部管理になったため、ユーザー目線での構築がシンプルになったという点になります。

Storage Unit(SU)

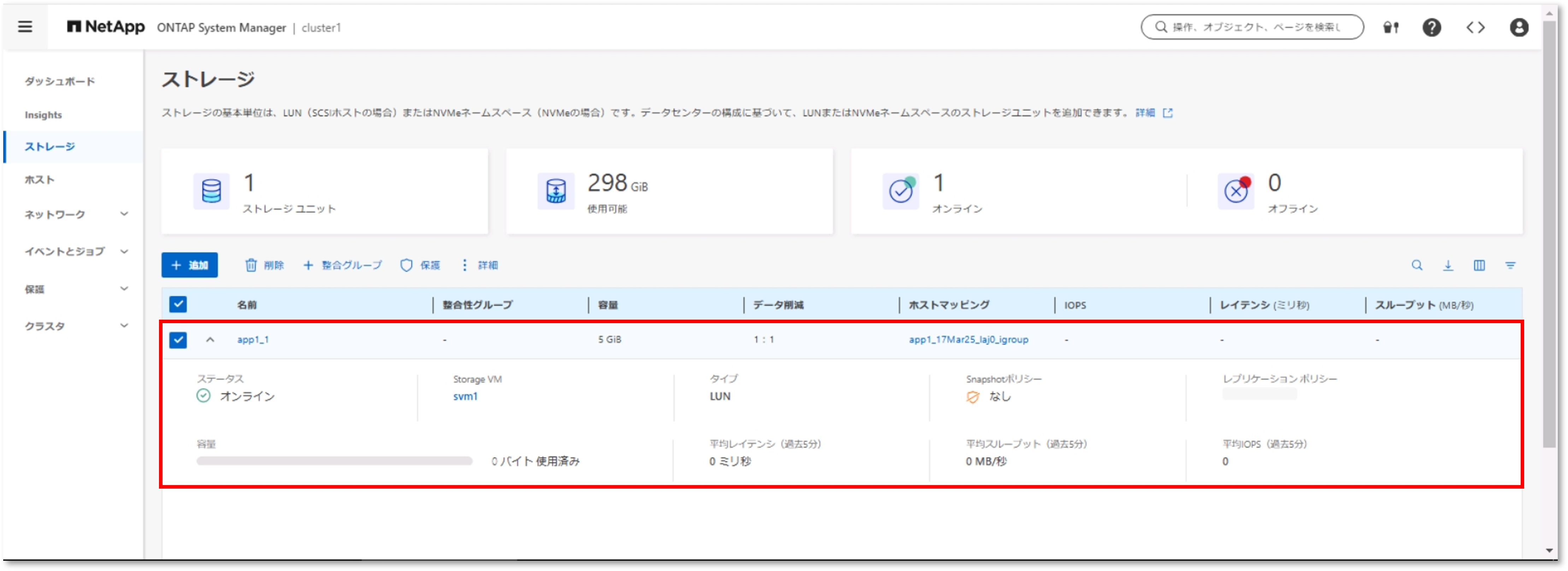

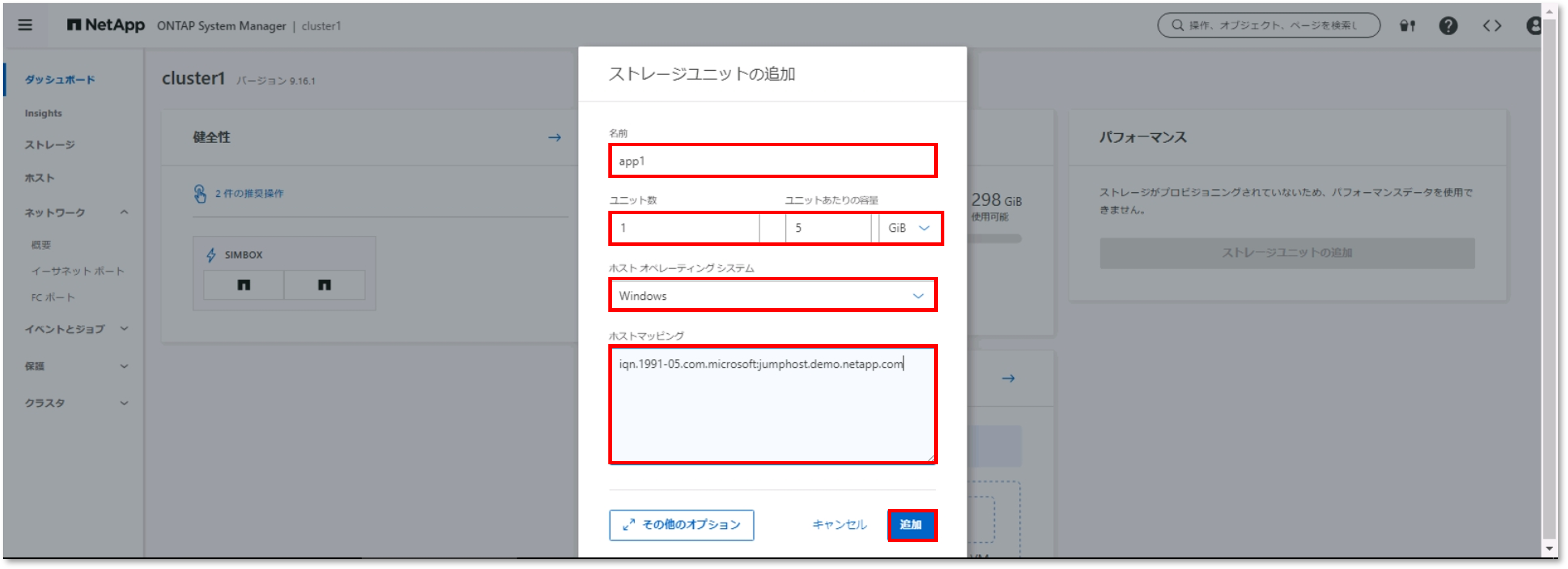

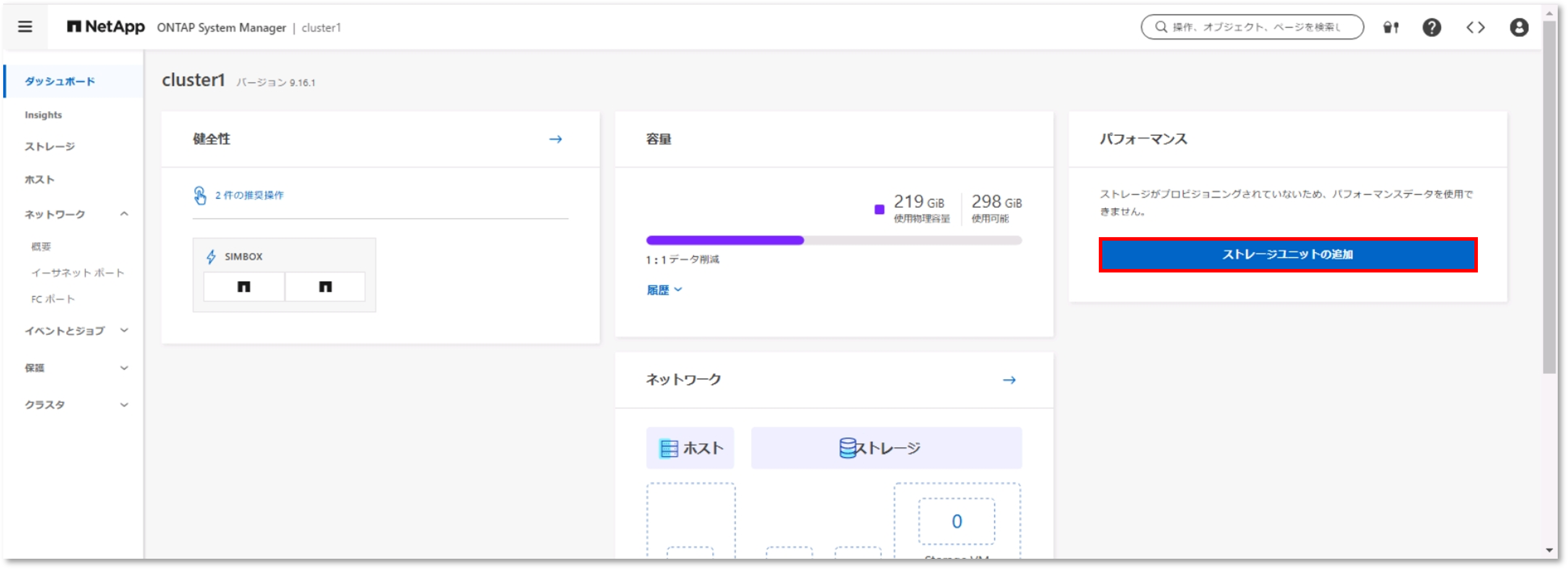

Storage Unit(以下、SU)は、クライアントにマウントされる従来までのLUNやNVMeネームスペースに該当するストレージコンポーネントです。

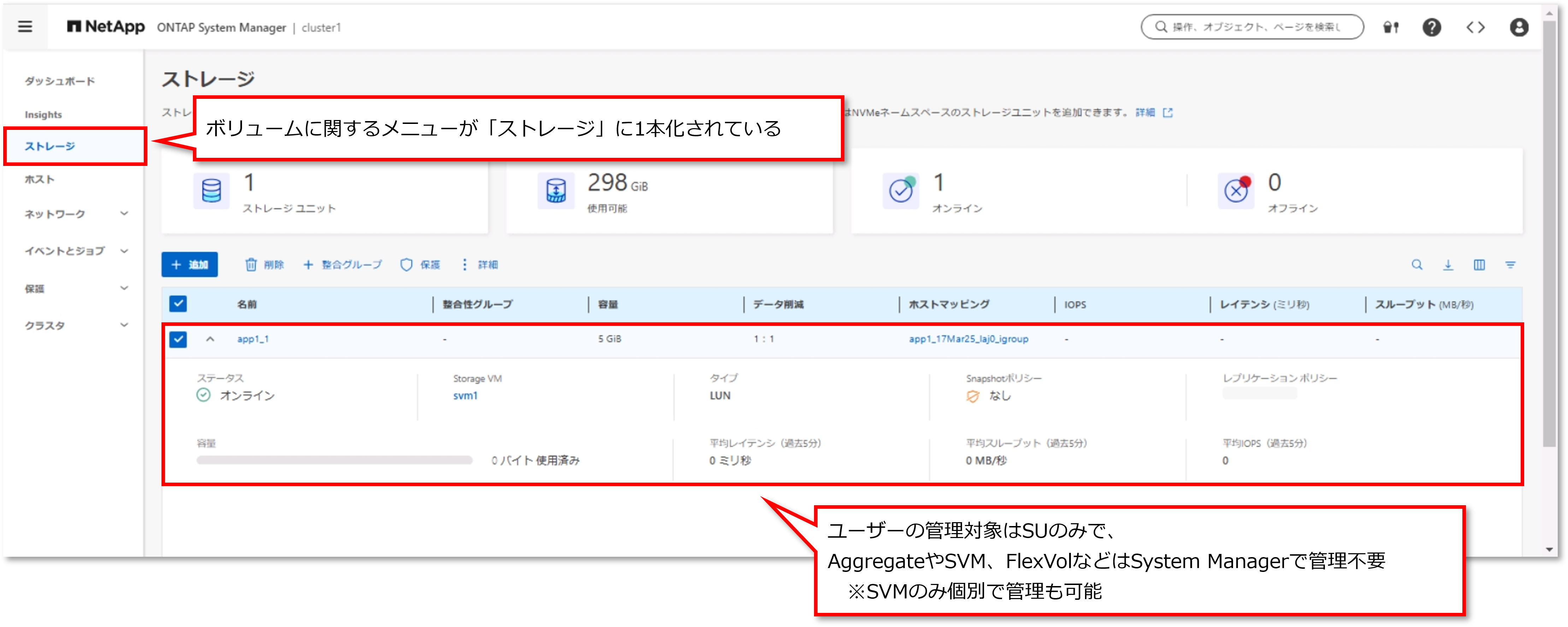

クライアント側から見ると、いちマウントポイントには変わりないですが、ONTAP側から見ると従来まではLUNを作成するにあたって「Aggregate」や「SVM」、「FlexVol」といったストレージコンポーネントをユーザーが手動で作成する必要があったのに対し、ASA R2システムではSUだけがユーザーの管理対象となり、それ以外のコンポーネントはONTAPによって自動作成されたり、バックグラウンドで管理されていたりと、こちらもSAZと同じくシンプルな形に変わっています。

ネットワーク設定の簡易化

ストレージコンポーネントだけでなく、ネットワークの管理もシンプルになっています。

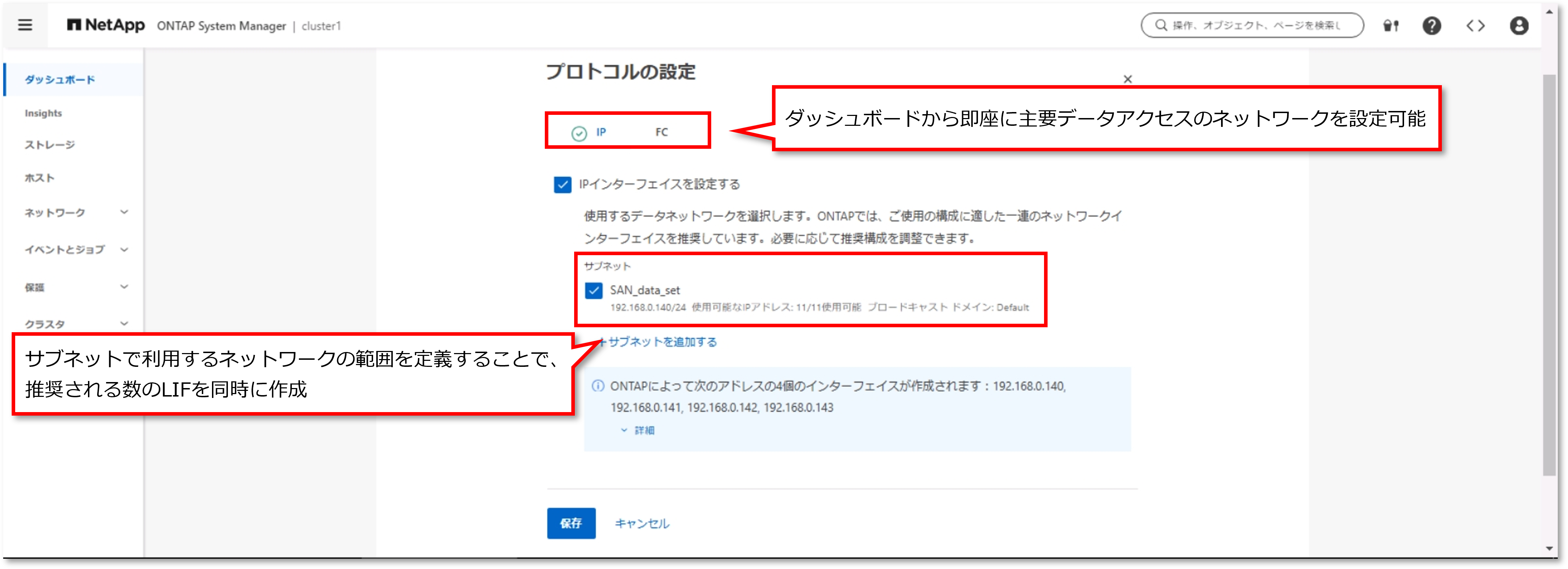

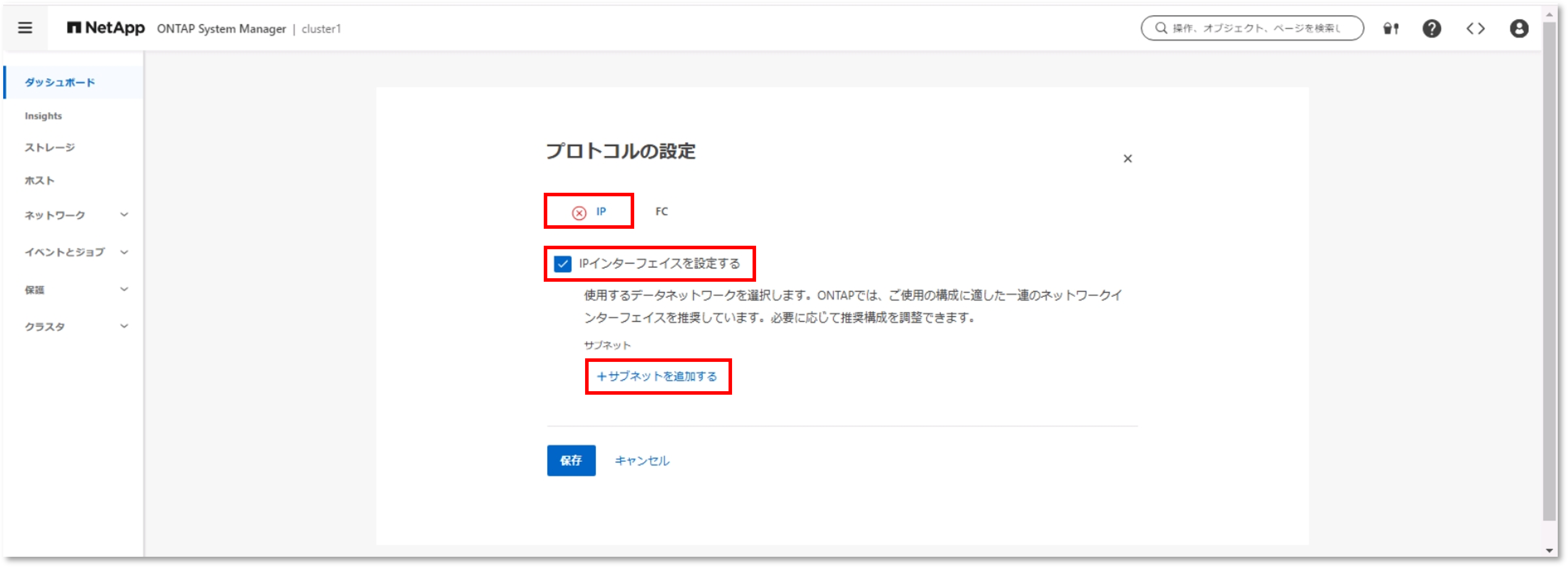

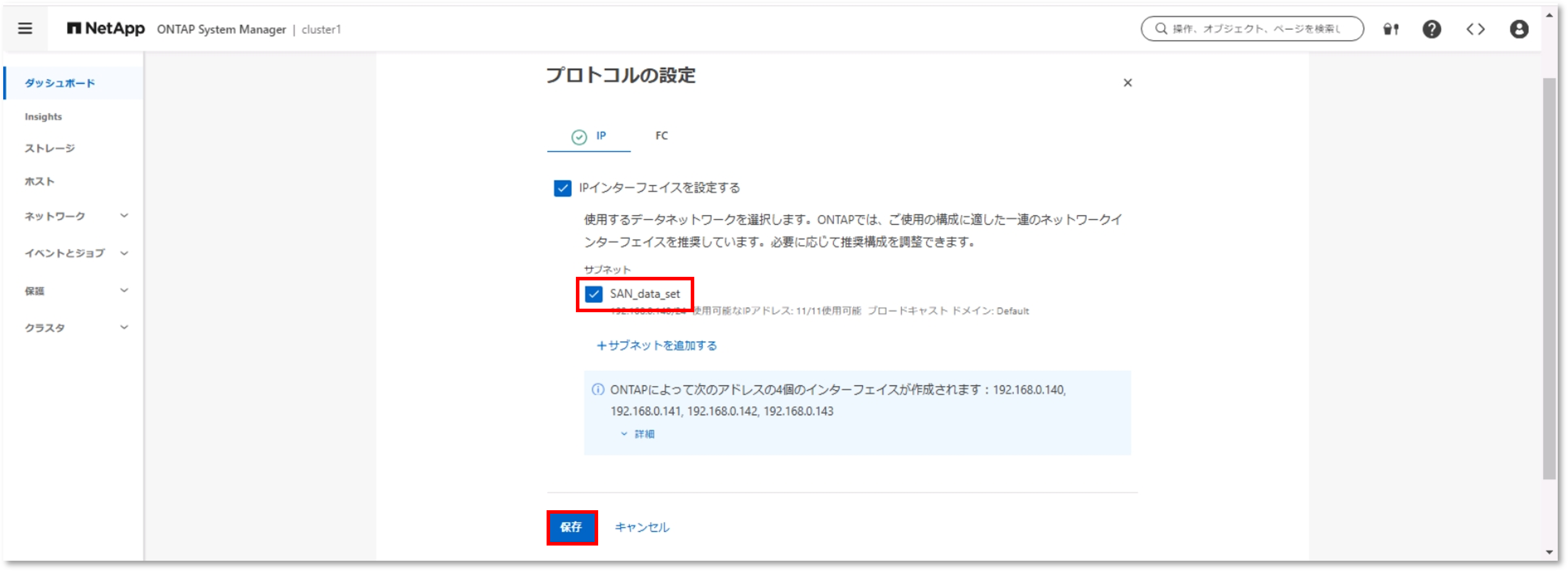

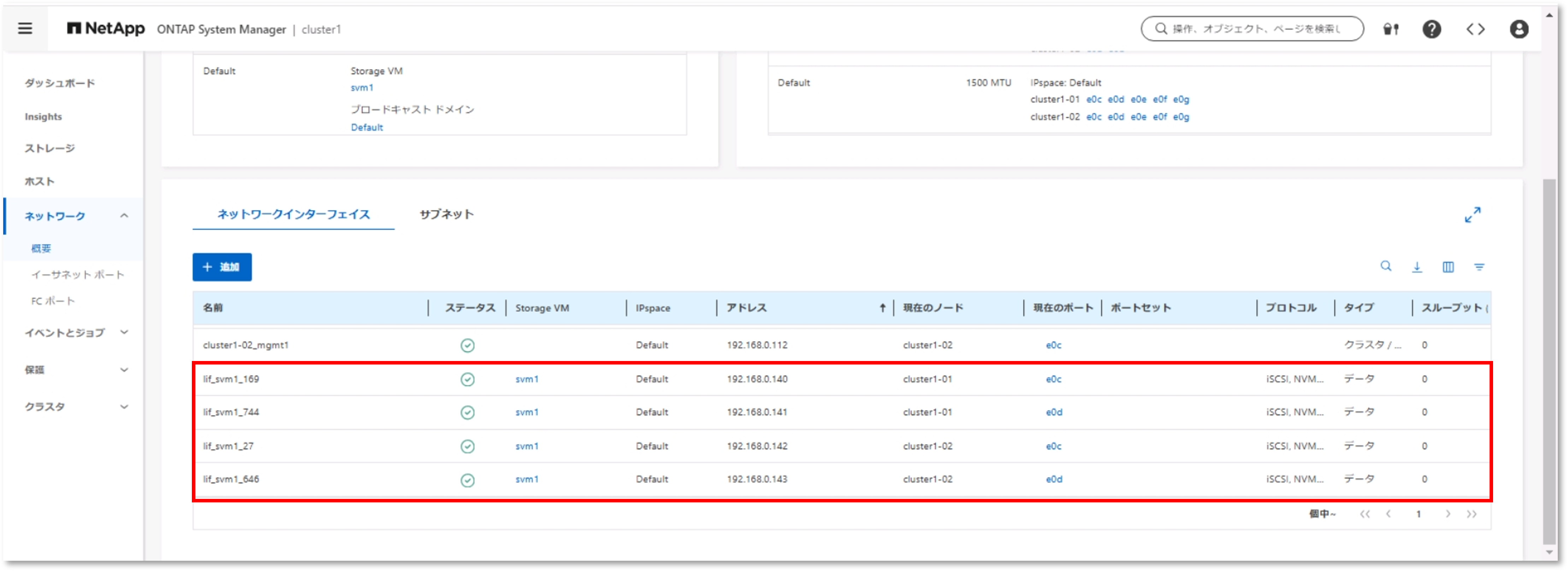

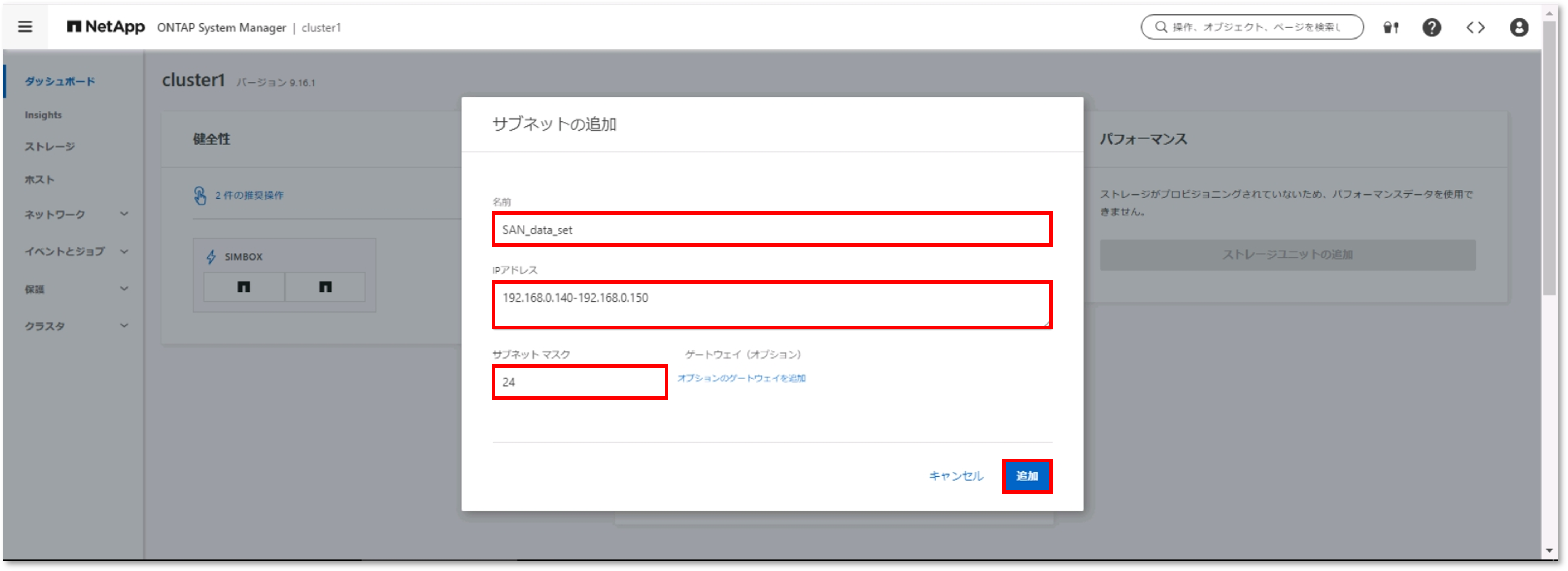

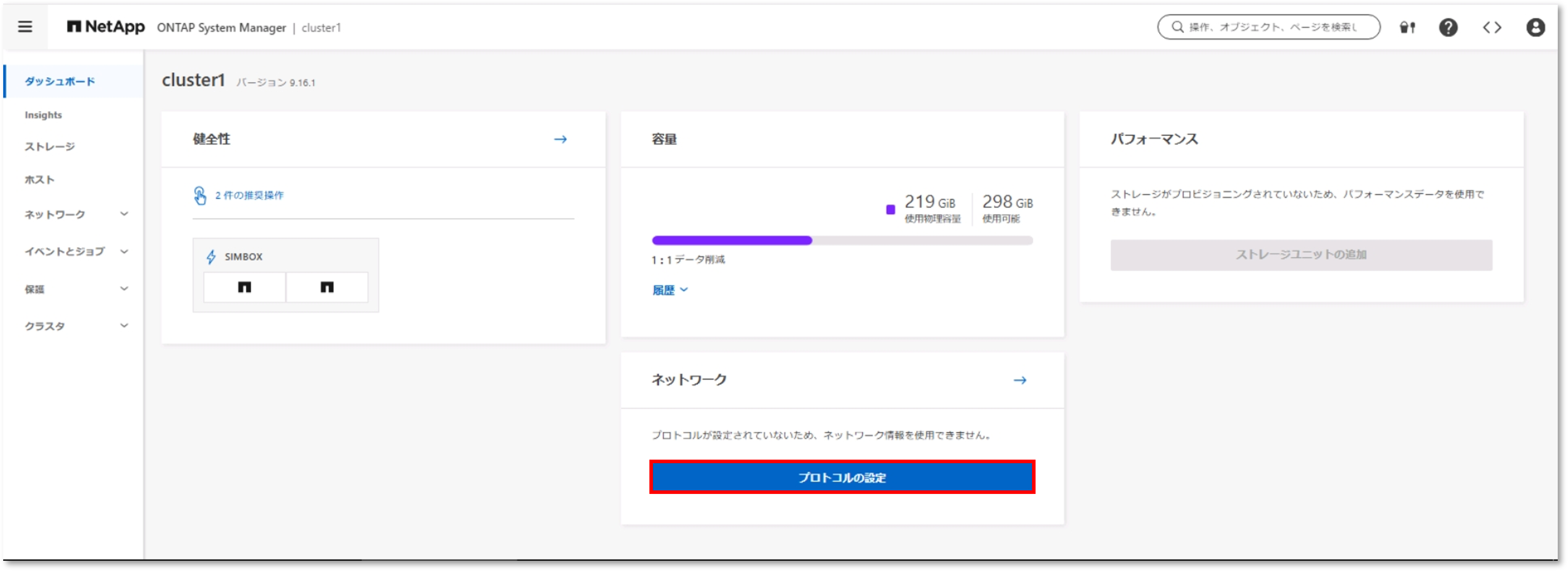

System Managerのダッシュボードからプロトコルやサブネット(利用ネットワークの範囲)を設定できるようになったことで、初期セットアップからデータアクセス用のネットワーク設定までの手順が簡易化されました。


※従来までと同じように「ネットワーク」-「概要」からネットワーク設定することも可能です。

このようにASA R2システムでは、System Managerでのストレージ管理が今まで以上にシンプルかつ最適化された仕様に変わっています。
昨年開催されたNetApp INSIGHTでも、ストレージを触ったことがないインターン生がわずか1分でLUNのデプロイを実施するデモを公開していたりと「シンプルさ」という部分に強くフォーカスしていると感じました。

昨年のNetApp INSIGHTに関する参加レポートは以下のリンクから参照できます。

「【超速報】NetApp INSIGHT 2024 in Las Vegas 参加レポート」

注意すべき点

ここまで新しいASAシリーズについて色々とご紹介させていただきましたが、導入を検討するにあたって注意点もいくつがございます。
以下については事前にご確認いただき、導入に問題ないか精査いただければと思います。

電源(電圧)の数値

従来までのASAシリーズでは、ほとんどのモデルで100Vに対応していましたが、新しいASAシリーズではエントリーモデルであるASA A20のみが100V対応となり、それ以上のモデルはすべて200V対応となります。

SnapMirrorの宛先

新しいASAシリーズでは、SnapMirror関係を構築する際にプライマリ/セカンダリがともにASA R2システム同士のみをサポートします。
新しいASAシリーズからFASやAFFシリーズに対してSnapMirrorはできないため、セカンダリのみハイブリッドフラッシュにしてコストを抑えるといった組み合わせ方が必要な場合はご注意ください。

その他、新しいASAシリーズでの制限事項については以下のリンクからご確認ください。

「ASA R2システムの機能制限にいてはこちらをクリック」
