この記事は「VCF/VVF 9.0 構築シリーズ」の第3回目です。

第2回目では、VCF Installerを使用して、VCF 9.0環境を新規構築していく手順をご紹介しました。VCF InstallerではVCF環境とは別に、VMware vSphere Foundation（VVF）環境についても、同様に自動構築することができます。

今回はVCF Installerを使用して、VVF環境を新規構築していく手順をご紹介します。

VMware vSphere Foundation（VVF）とは

VVFの環境は、vCenter、VCF Operationsで構成されており、VCFよりもシンプルな環境になります。VCFにて定義されている、VCFフリートやVCFインスタンスといったものは存在せず、通常のvSphere Clusterの構成となります。そのため、従来までの一般的なvSphere環境と近しい構成と言えるかと思います。

VVFの構成は、自らvCenterとVCF Operationsをデプロイし、手動で組み立てることも技術的には可能です。しかし、VVFとしての環境としてみなされるのは、VCF InstallerによるvaridationをPassすることが必要です。VCF Installerには既存vCenterをインポートし、VVF環境へ昇華させることも可能なため、是非ともVCF Installerをご活用ください。

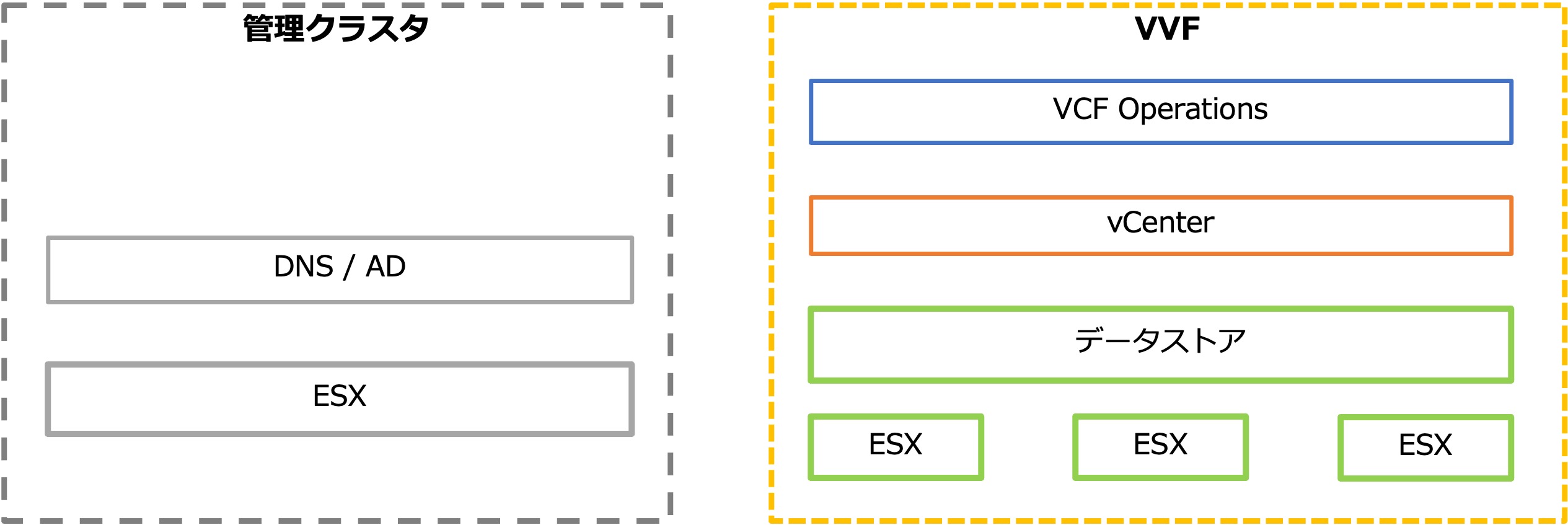

環境図

今回の検証環境の全体図になります。VCF Installerを使用してこの環境を新規展開していきます。今回の検証では、VCF Installerを内部にデプロイしてあります。今回のバージョン9.0からは、新規構築する環境内にVCF Installerが存在する場合でも、VCF/VVF環境にすることが可能です。
また、VVF環境を新規展開する際にはあらかじめESXのインストール、各種設定を行っておく必要があります。第1回にてご紹介してある事前準備を完了させておいてください。

VVF 9.0の新規構築

バイナリのダウンロード

VCF Installerにアクセスしてログインします。
ログイン後、まずはVVFの各コンポーネントのバイナリをダウンロードする必要があります。第1回を参照に、既にダウンロードされている場合は必要ありませんが、未ダウンロードの場合は、下記手順を参考にダウンロードしておきましょう。

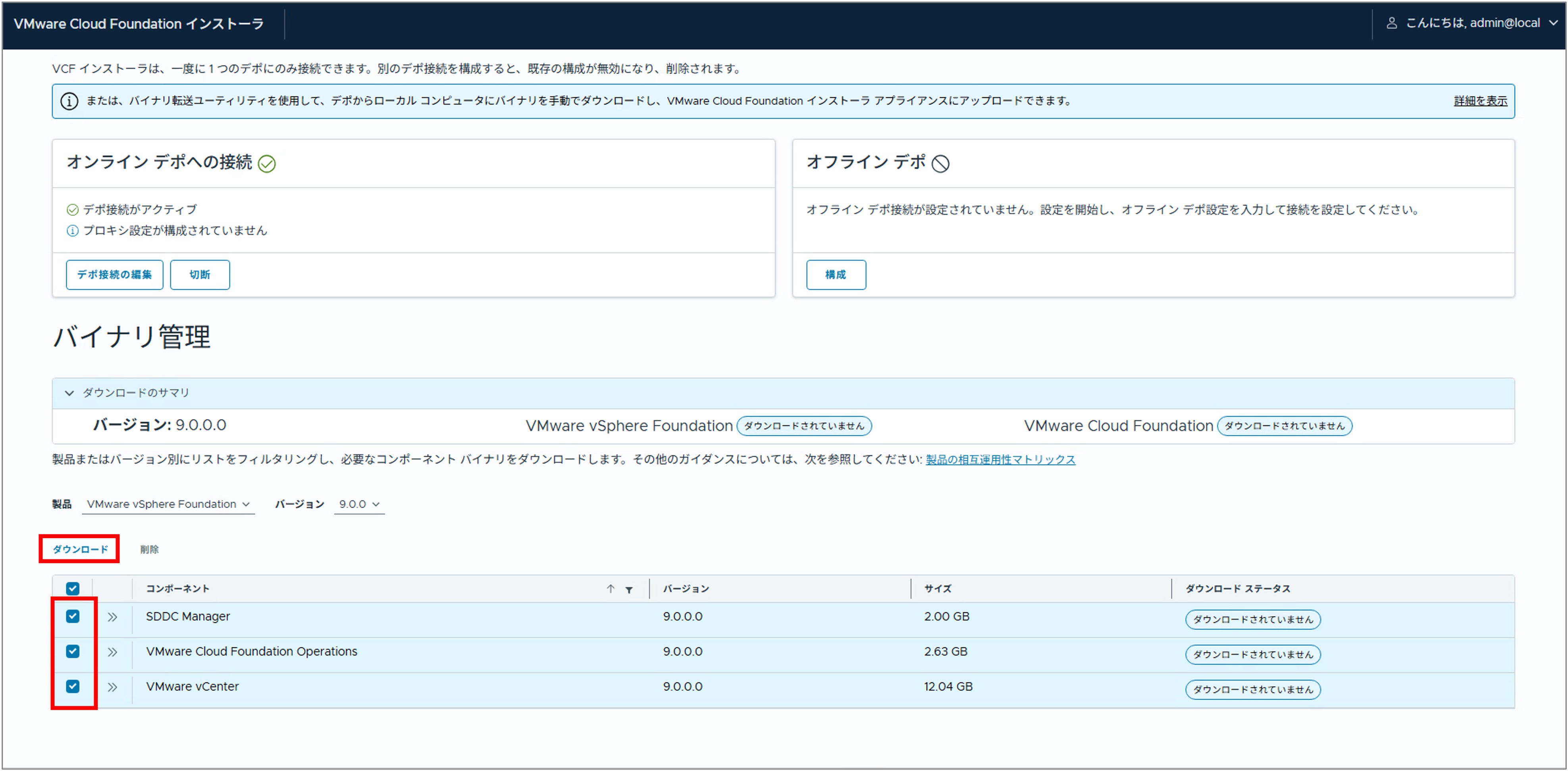

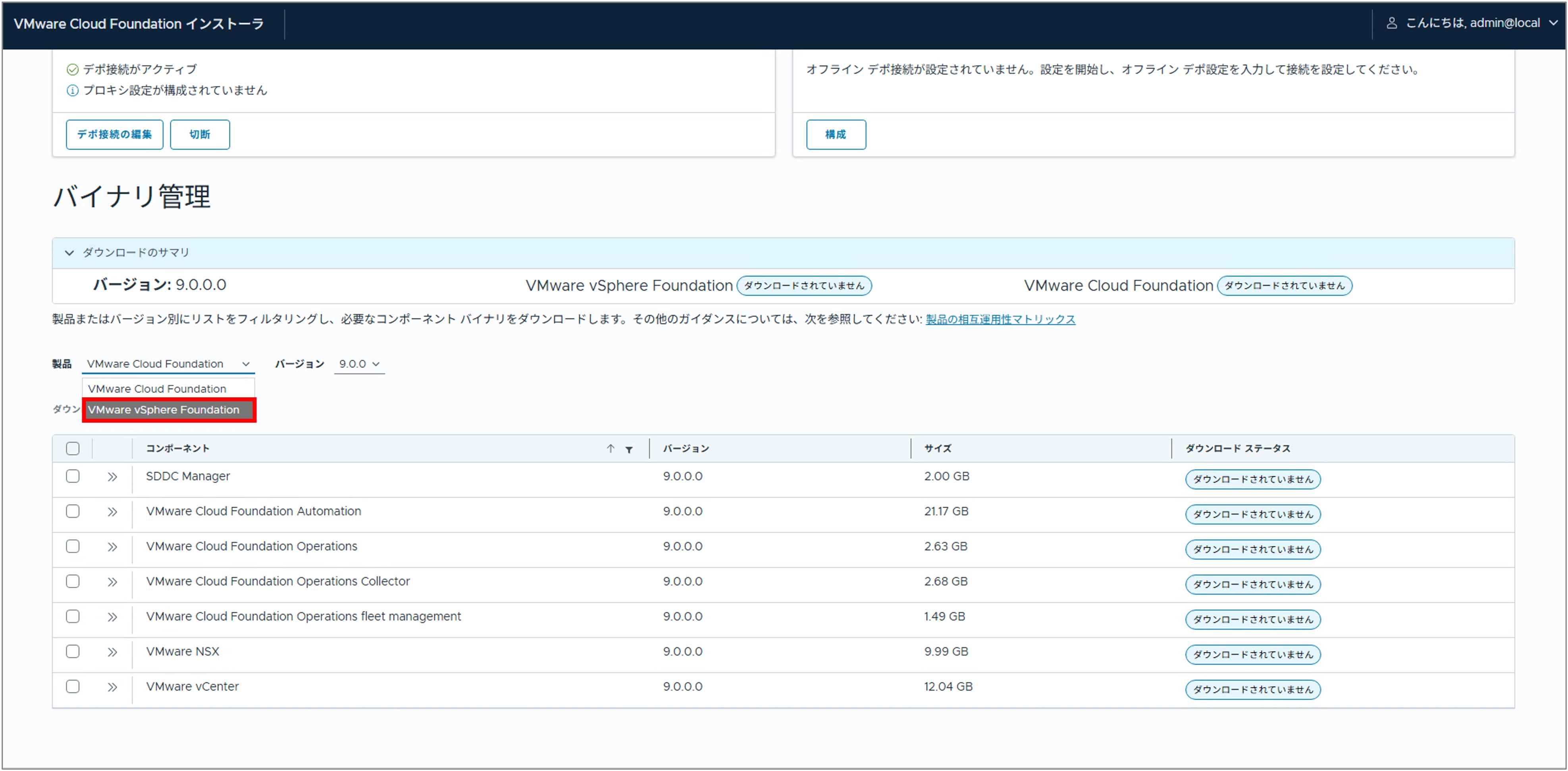

バイナリ管理にて、「VMware vSphere Foundation」を選択します。

全ての製品にチェックをいれ、「ダウンロード」をクリックします。

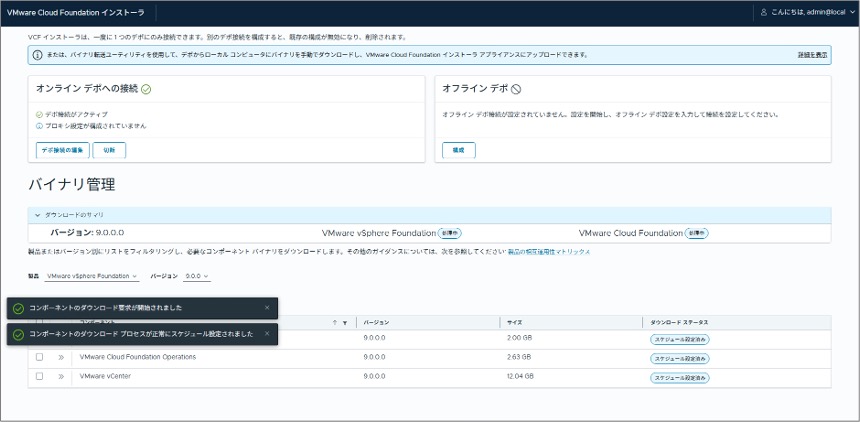

各コンポーネントのダウンロードが開始されます。全てダウンロードが完了するまで待ちます。

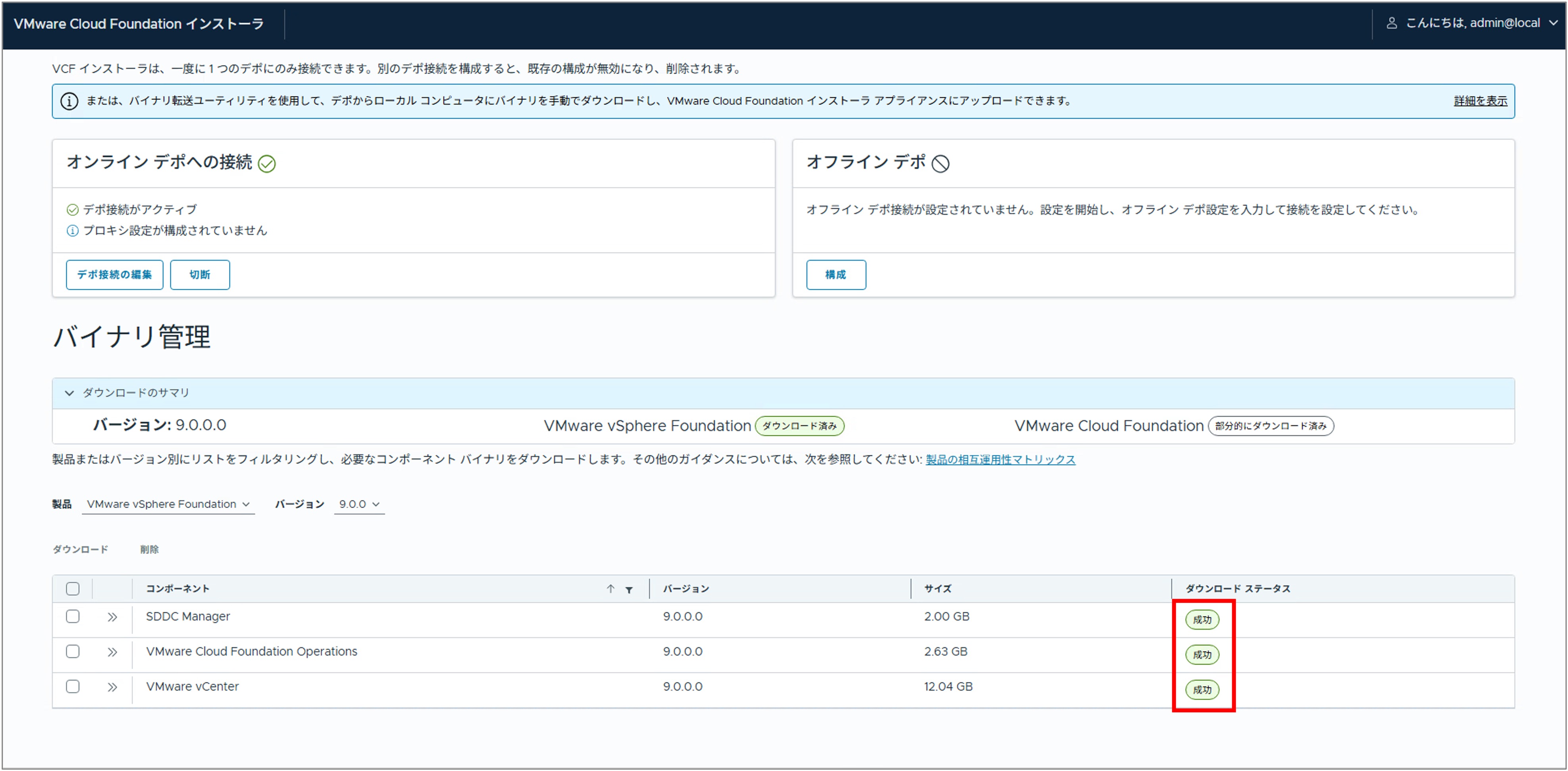

ダウンロードステータスが成功になっていれば完了です。

VVFの新規構築

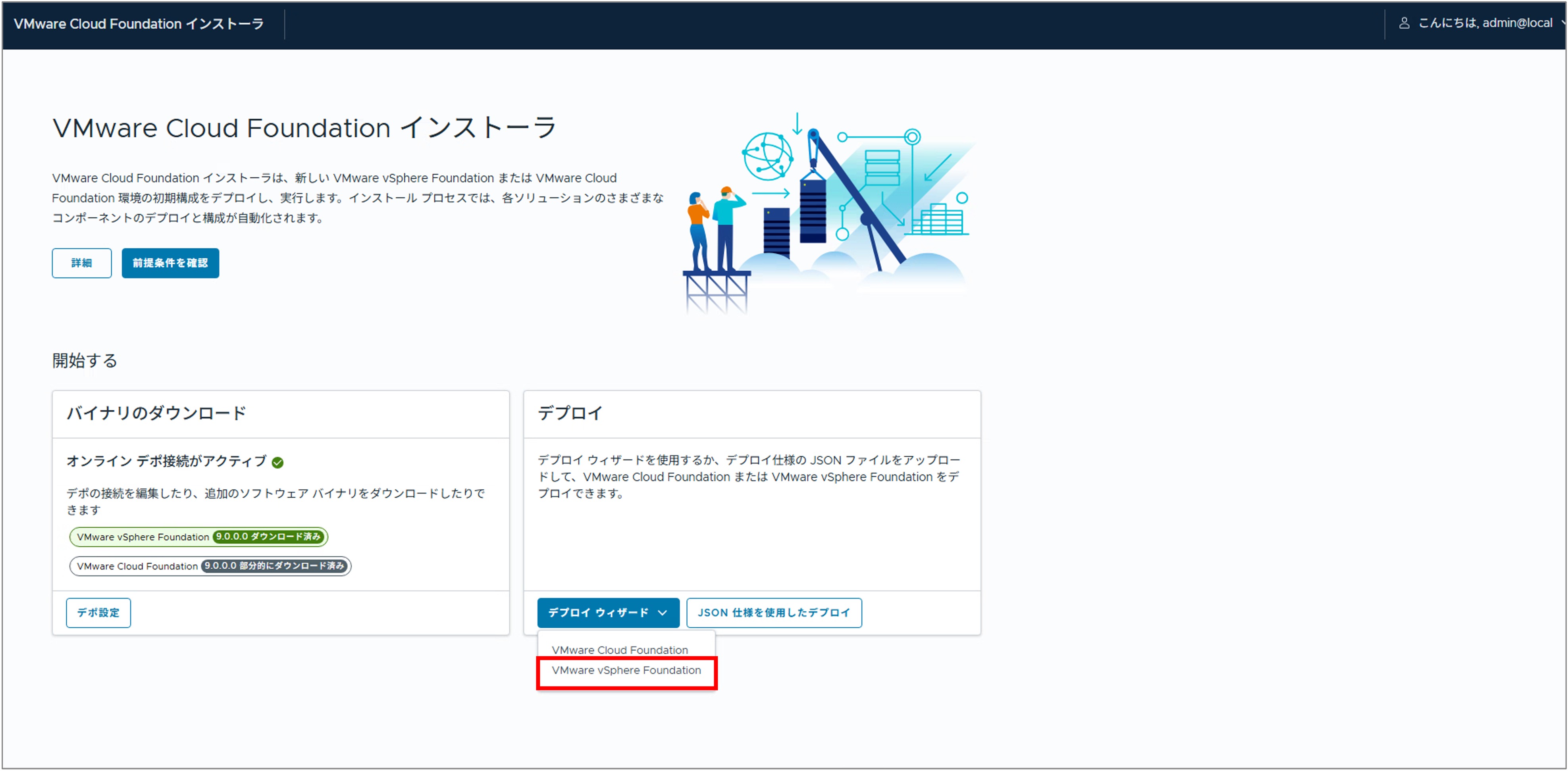

「デプロイウィザード」をクリックし、「VMware vSphere Foundation」を選択します。

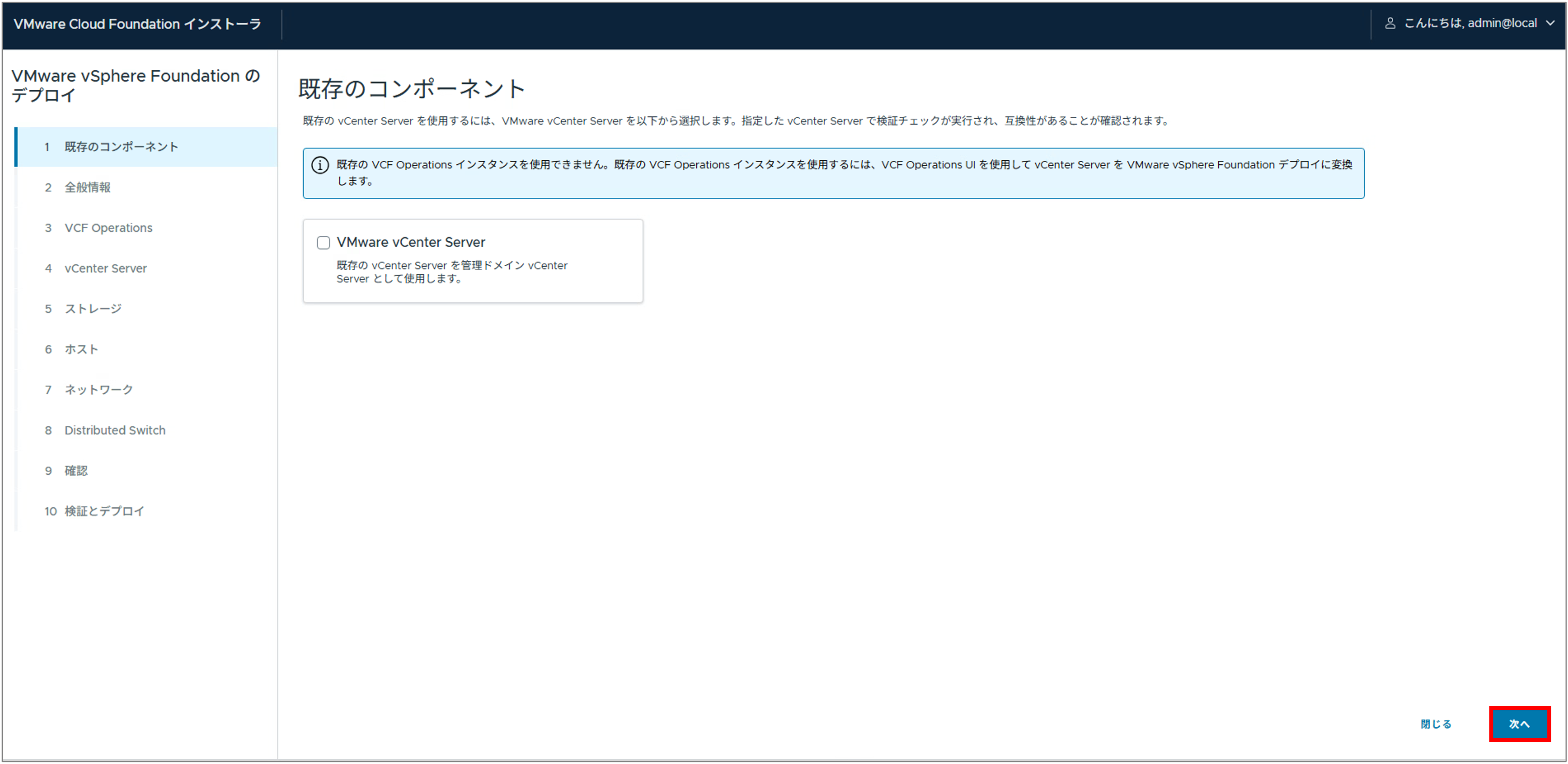

既存のコンポーネントはないため、そのまま「次へ」進みます。

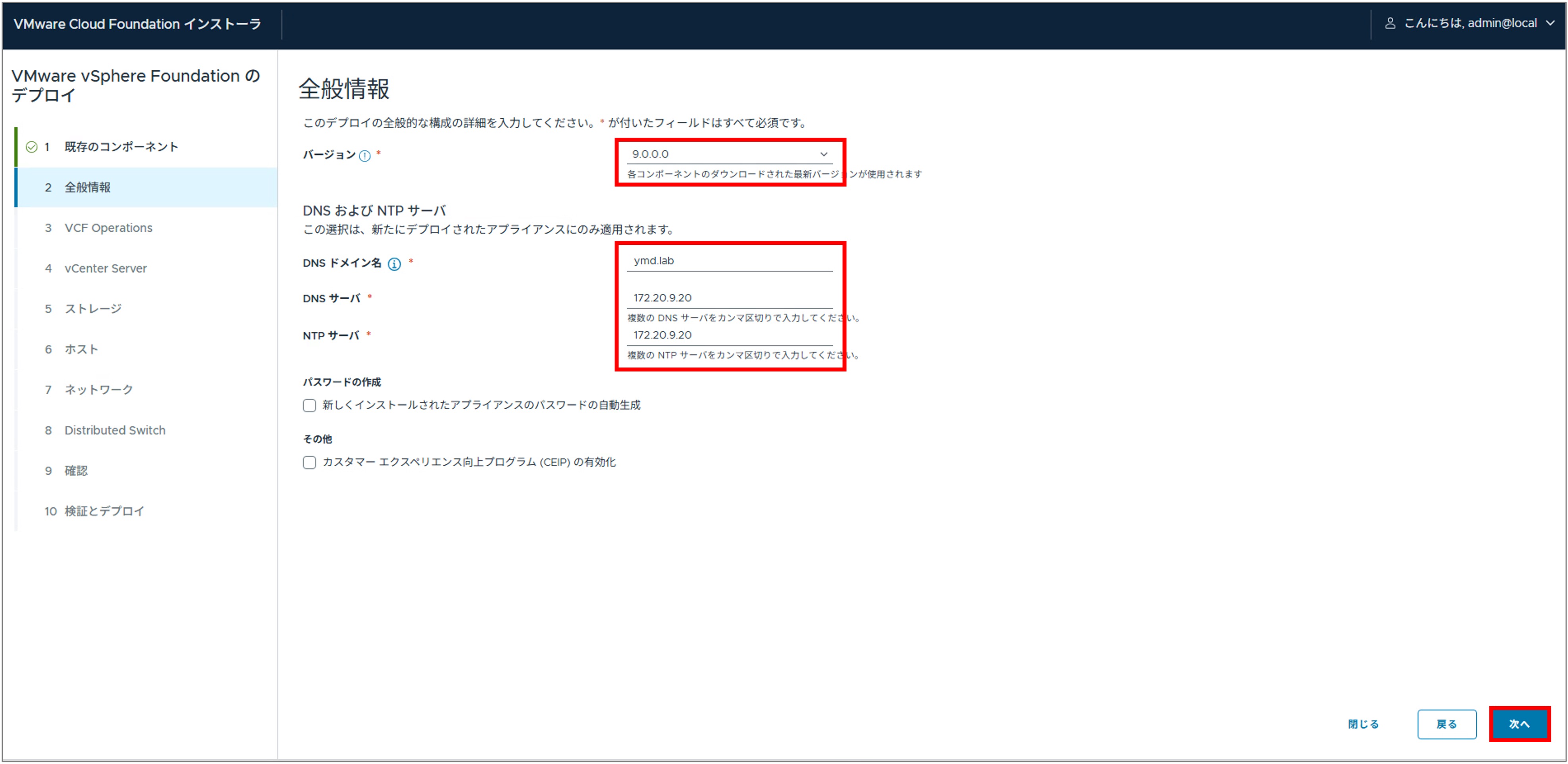

全般情報を入力します。

バージョン
DNSおよびNTPサーバー
このDNS、NTPの情報は、これから作成されるアプライアンスにのみ適用され、既存でインポートしたものには適用されない

所々にチェックボックスがあるのであわせてご紹介します。

パスワードの作成
各コンポーネントのパスワードを自動生成し、VCF Operations上で自動管理したい場合はチェックを入れる
CEIPの有効化

全て入力し終えたら、「次へ」をクリックします。

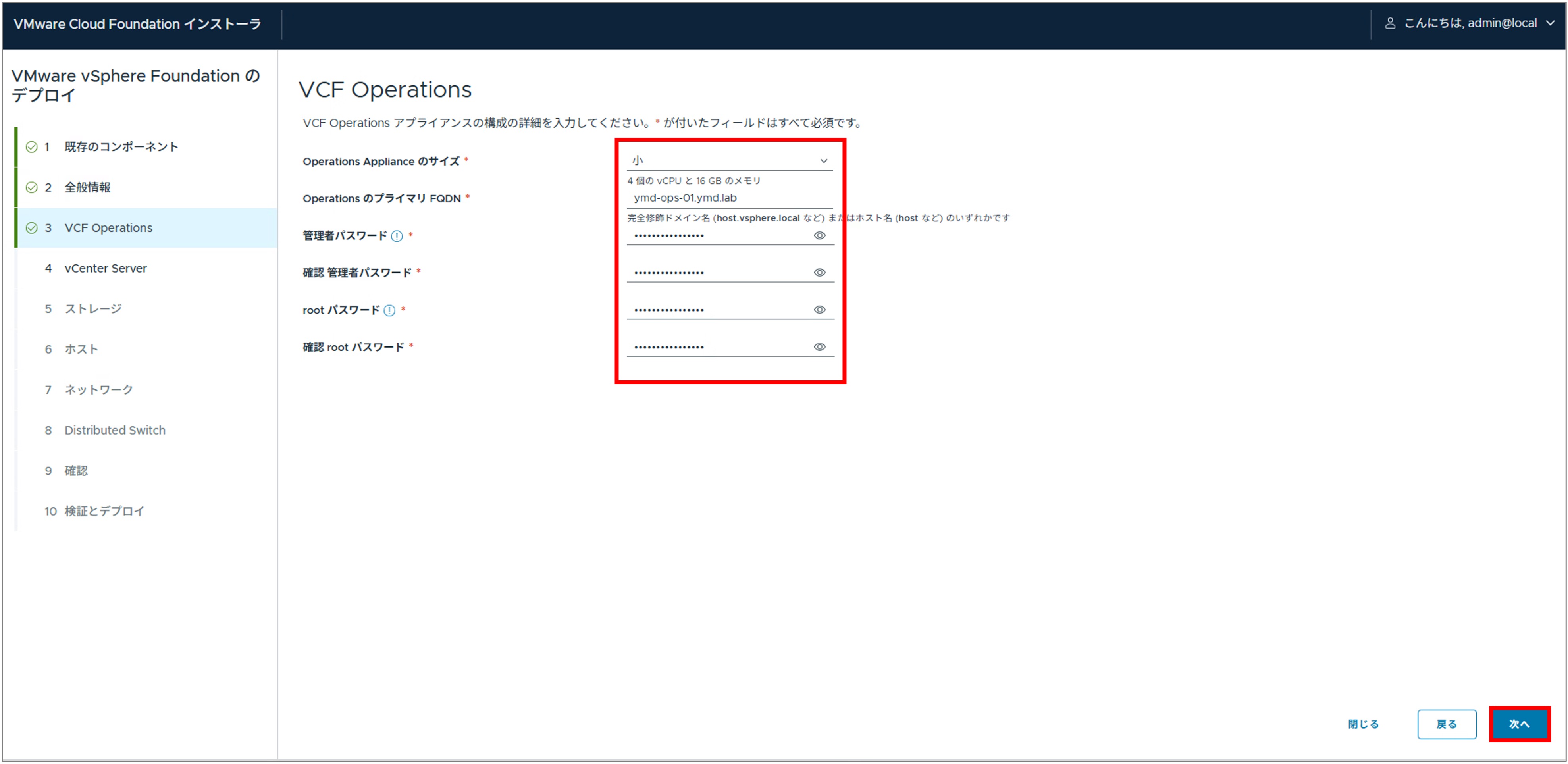

続いて、VCF Operationsの設定に移ります。設定項目は下記になります。

Operations Applianceのサイズ
OperationsのプライマリFQDN
各種パスワード

全て入力し終えたら、「次へ」をクリックします。

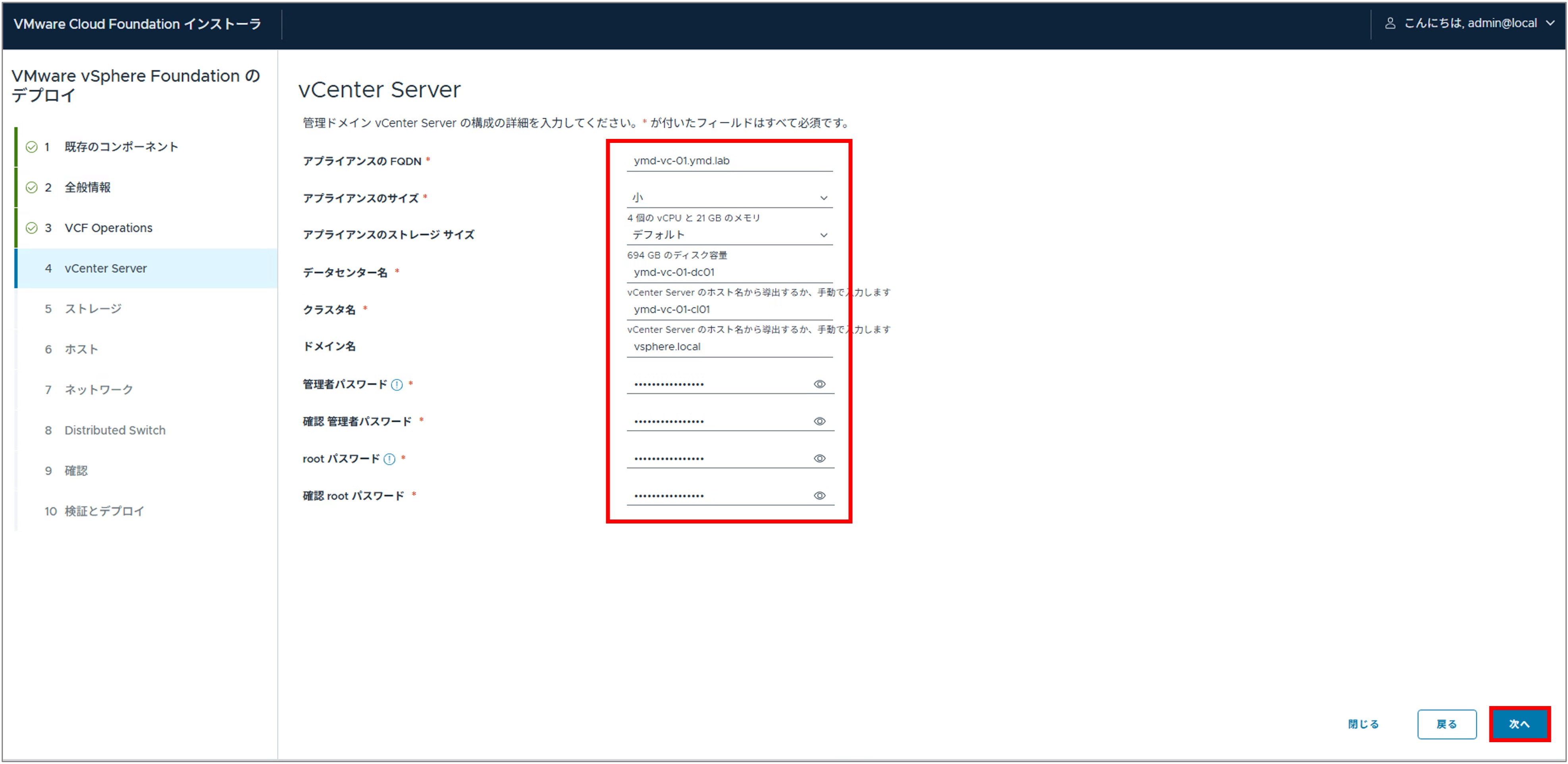

続いて、vCenterの設定に移ります。設定項目は下記になります。

アプライアンスの FQDN
プライアンスのサイズ
アプライアンスのストレージサイズ
データセンター名
クラスタ名
ドメイン名
各種パスワード

全て入力し終えたら、「次へ」をクリックします。

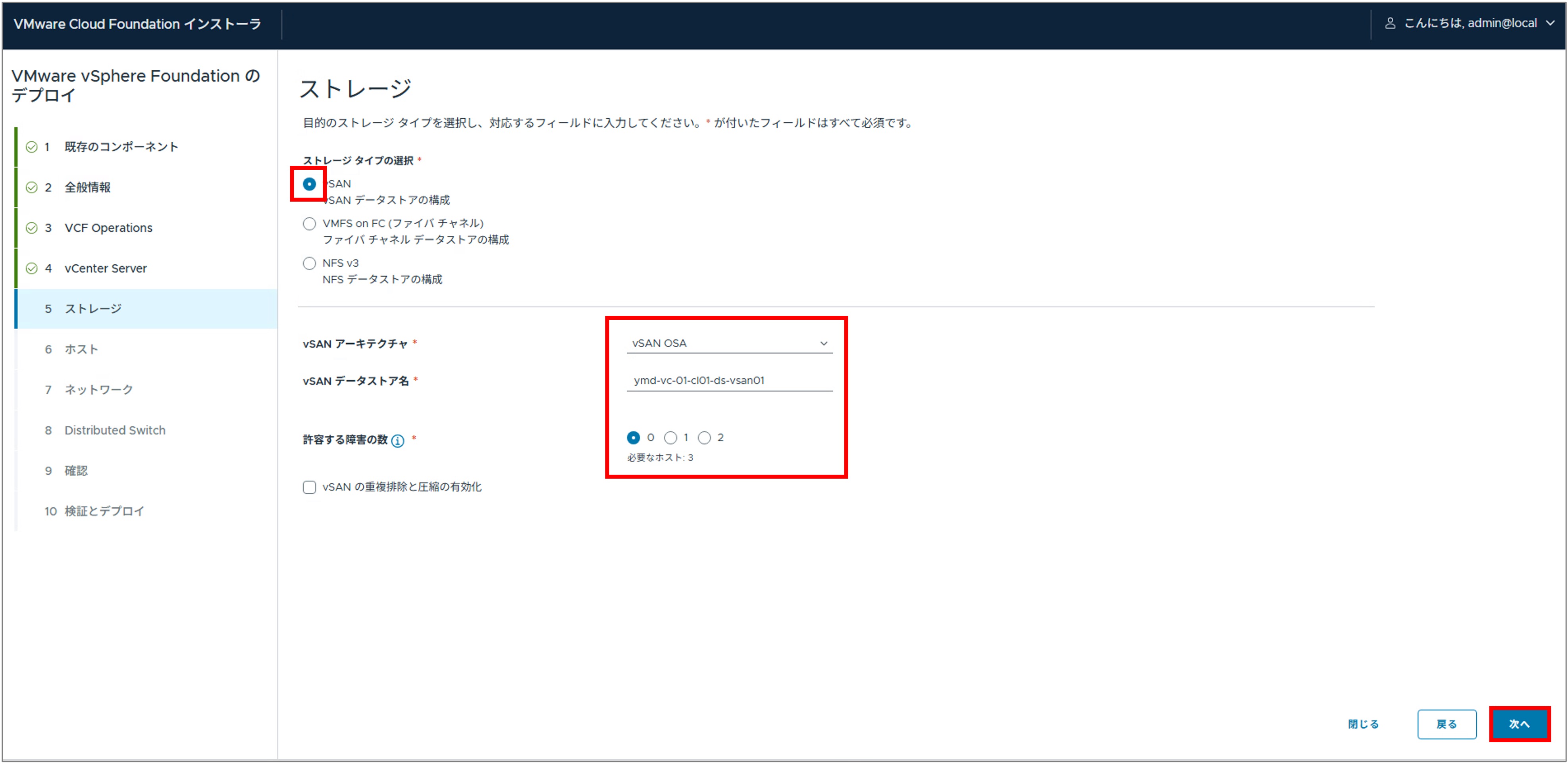

続いて、ストレージの設定に移ります。今回はvSAN OSAを選択します。

ストレージタイプの選択
vSAN、FC、NFSから選択可能
vSANアーキテクチャ
vSANデータストア名
許容障害数

全て入力し終えたら、「次へ」をクリックします。

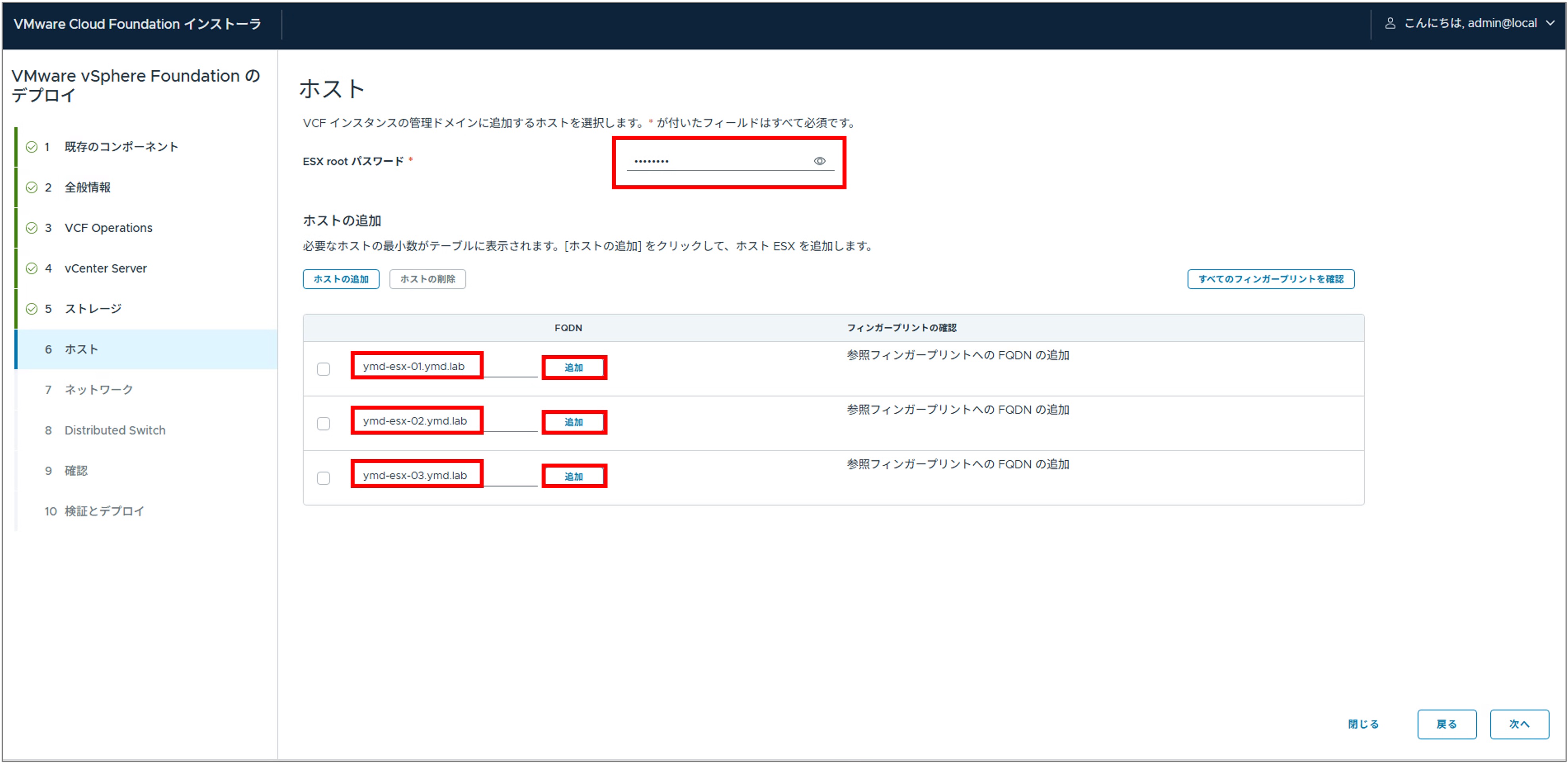

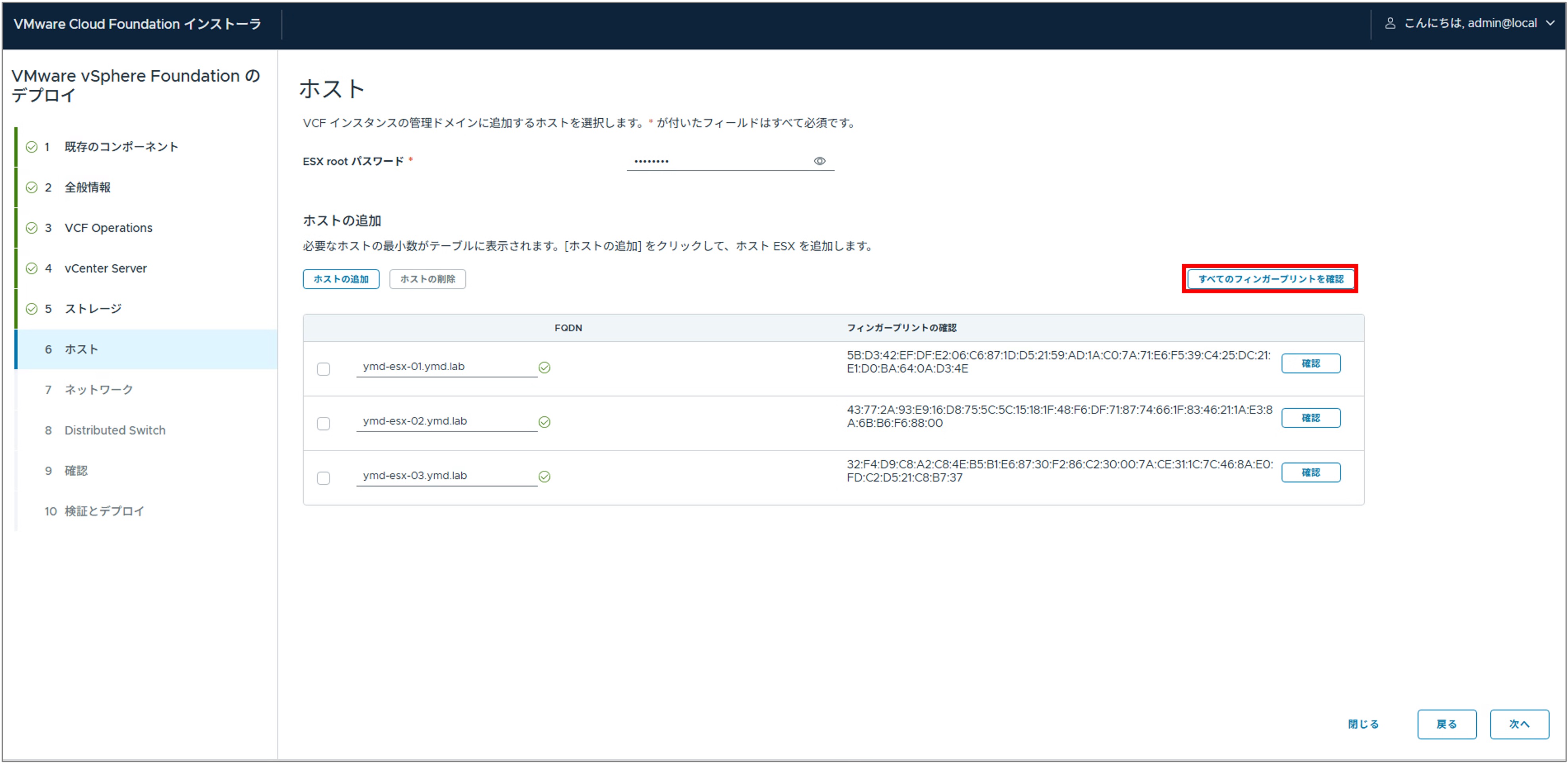

続いてESXホスト情報を入力していきます。まずはESXのrootパスワードを入力します。

次に、ホストのFQDNを入力します。ホスト数を増やしたい場合は、「ホストの追加」をクリックして、入力枠を増やせます。入力し終えたら、「追加」をクリックします。

ホストのフィンガープリントを確認します。「すべてのフィンガープリントを確認」をクリックすれば、全ホストのフィンガープリントの確認を行うことができます。

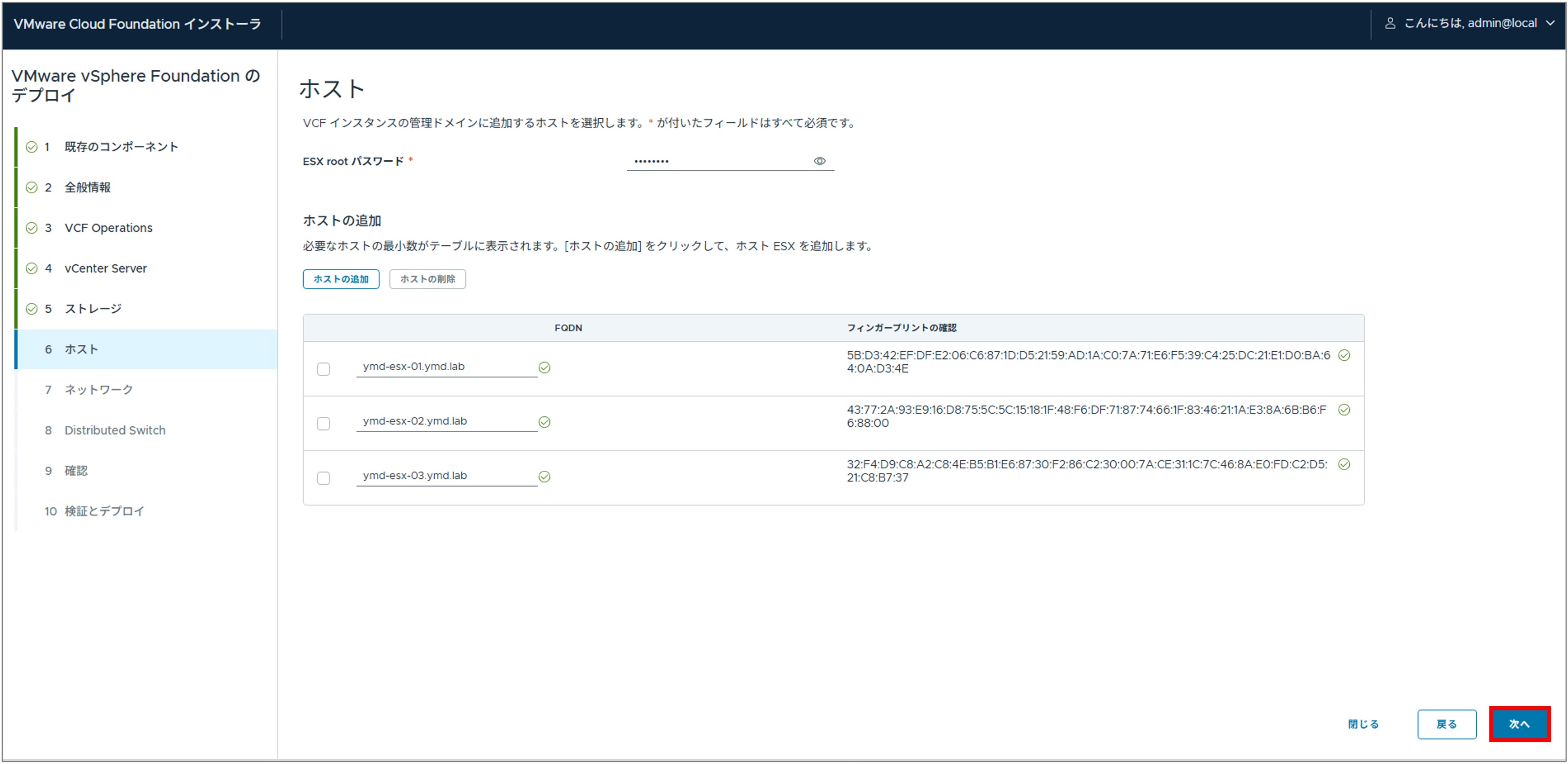

フィンガープリントの確認まで無事終了したら、「次へ」をクリックして進みます。

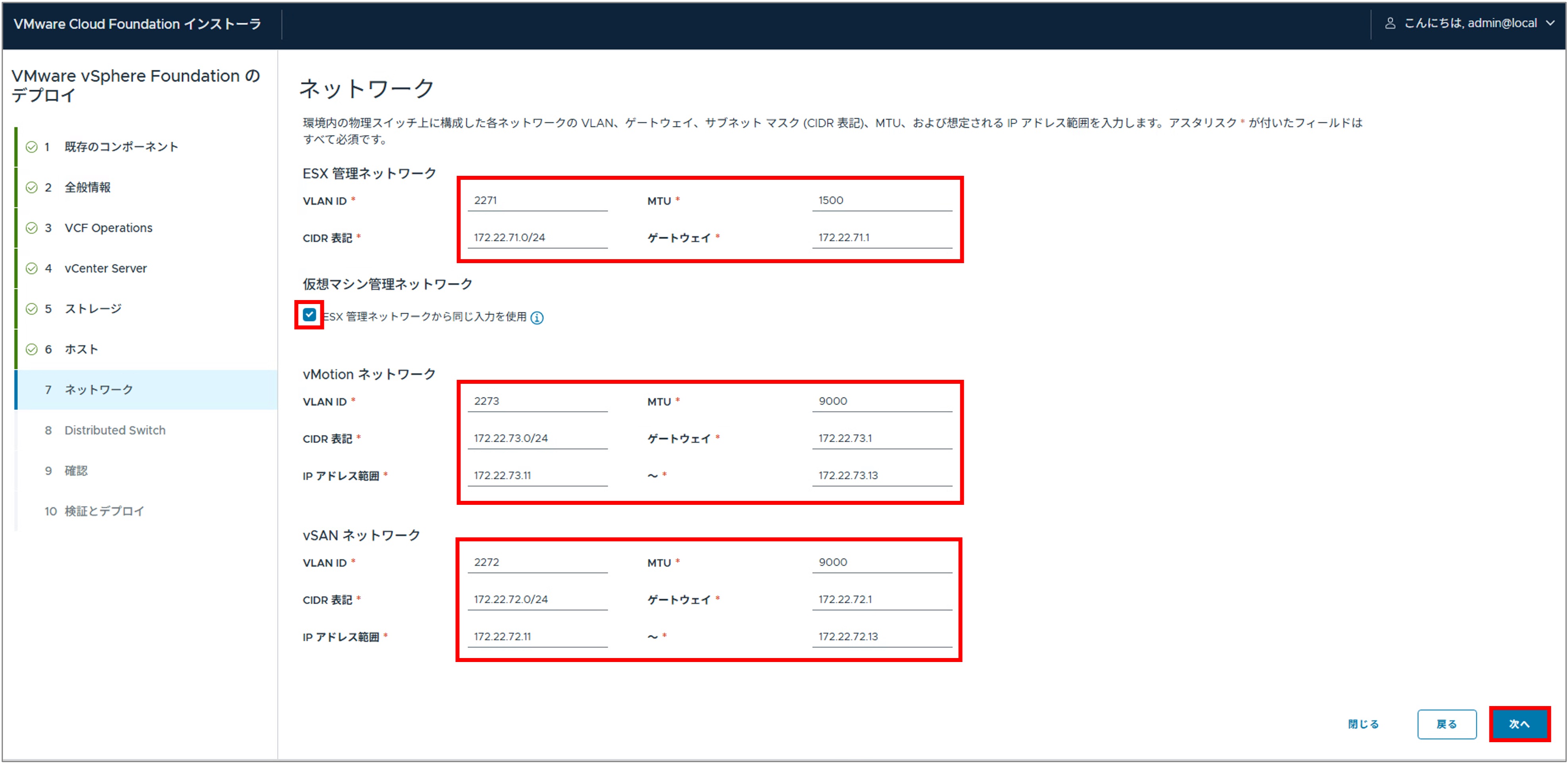

続いてネットワークの設定を行います。設定するネットワークはESX管理・仮想マシン管理・vMotion・vSANになります。

各ネットワークにおいて、VLAN ID・MTU・CIDR・GWを設定していきます。また仮想マシン管理ネットワークに関しては、チェックを入れることでESX管理ネットワークと同ネットワークにすることが可能です。

全て入力し終えたら、「次へ」をクリックします。

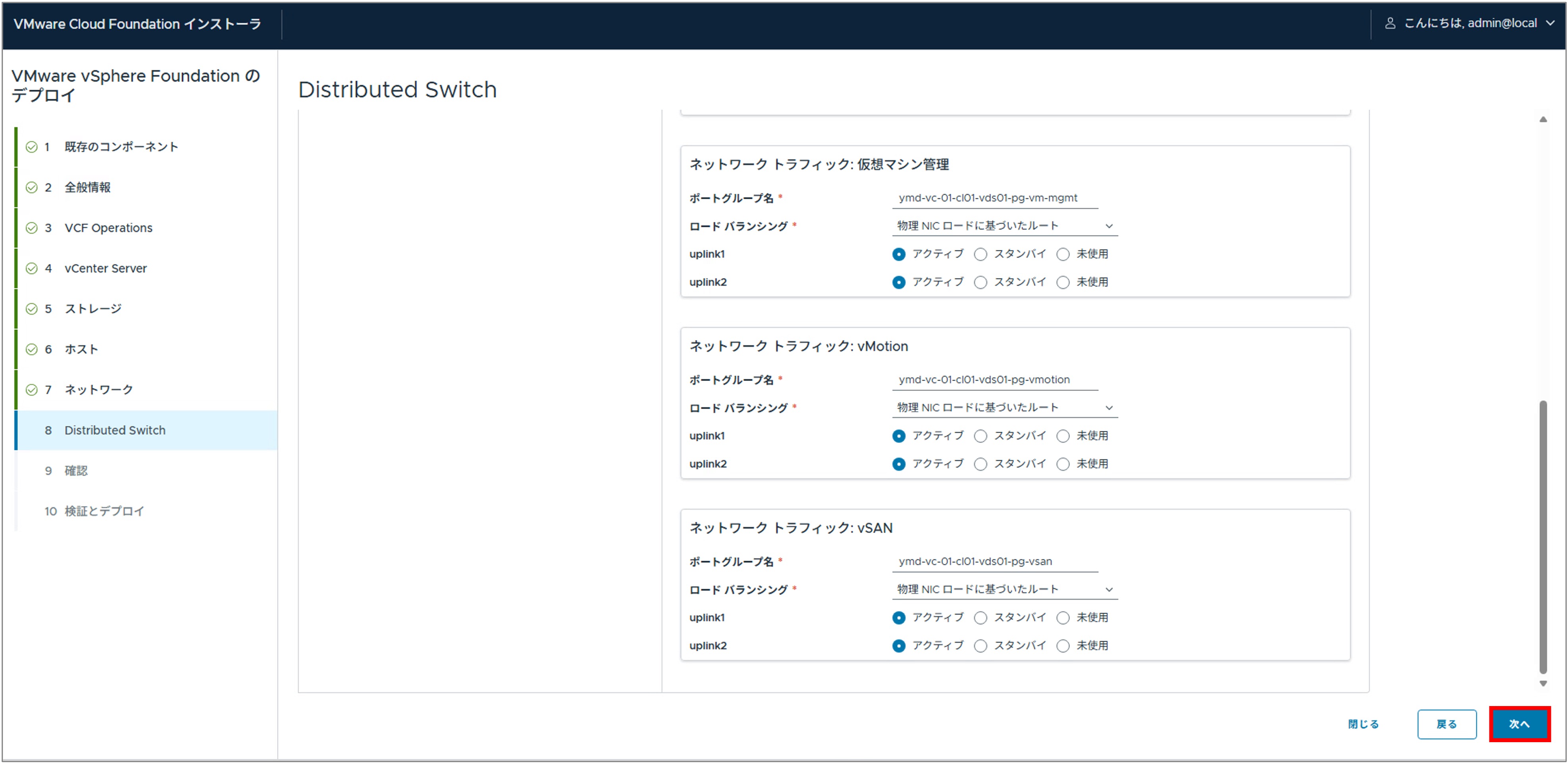

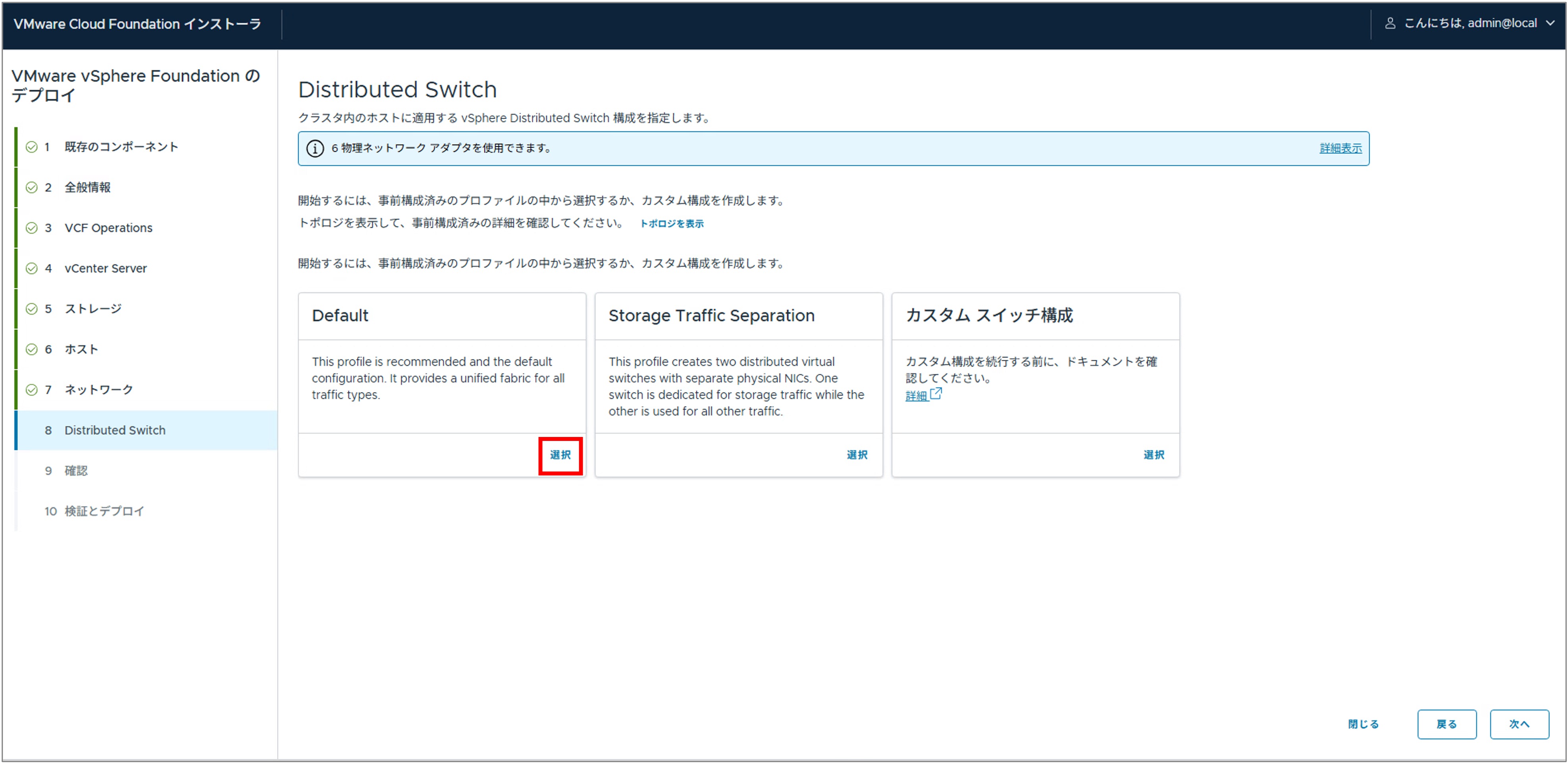

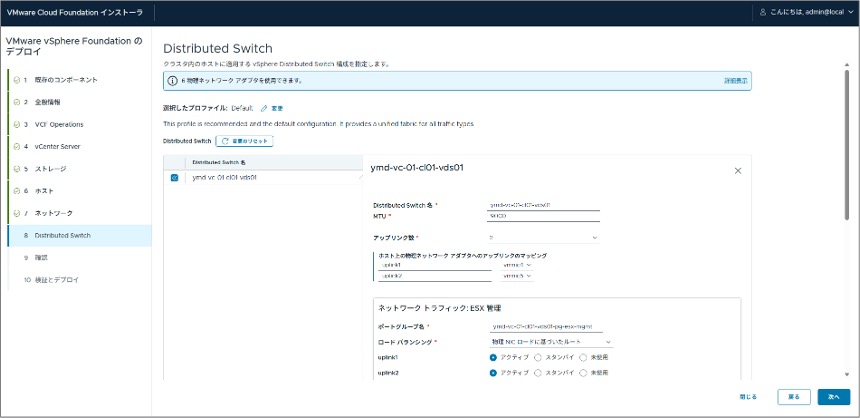

続いて分散仮想スイッチ（vDS）の設定になります。vDSの構成には、事前構成済みのデフォルトプロファイル、Storage Traffic Separation、カスタムプロファイルの3つから選択することができます。
今回はデフォルトプロファイルを使用します。

デフォルト
1つのvDS上にESX管理、仮想マシン管理、vSAN、vMotion、NSXトランスポートゾーンの各ポートグループが最初から自動的に作成されている
Storage Traffic Separation
2つのvDSを作成し、ストレージトラフィックとそれ以外のトラフィックとで分ける
カスタムスイッチ構成
デフォルトとは異なり、最初からポートグループが作成されていないため、手動で設定していく
